発明の名称合成梁及び床構造
出願人日本製鉄株式会社
代理人個人,個人,個人,個人,個人,個人,個人,個人
主分類E04C 3/293 20060101AFI20250911BHJP(建築物)
要約【課題】断面がH形かつ二軸対称である梁及び床スラブを備える合成梁において、梁に対して剛性だけでなく耐力も向上させた合成梁を提供する。
【解決手段】合成梁3は、自身の軸線O1方向の断面がH形かつ二軸対称である鉄骨製の梁10と、梁に支持され、自身の有効幅内に鉄筋17を有する床スラブ15と、梁及び床スラブにそれぞれ接合されたシアコネクタ25と、を備える合成梁であって、梁が、降伏強度が325N/mm²以上の鋼材で形成され、鉄筋の降伏強度が295N/mm²であり、梁の断面積_sA(mm²)と鉄筋の断面積の合計_rA(mm²)が、数式を満足する。ただし、hは梁の上フランジ11の上面から鉄筋の重心までの距離(mm)、Hは梁の梁せい(mm)、_sf_tは梁の許容応力度(N/mm²)、_rf_tは鉄筋の許容応力度(N/mm²)、_sA_wは梁のウェブ13の断面積(mm²)である。
【選択図】図1
特許請求の範囲【請求項１】
自身の軸線方向の断面がＨ形かつ二軸対称である鉄骨製の梁と、
前記梁に支持され、自身の有効幅内に鉄筋を有する床スラブと、
前記梁及び前記床スラブにそれぞれ接合されたシアコネクタと、を備える合成梁であって、
前記梁が、降伏強度が３２５Ｎ／ｍｍ
２
以上の鋼材で形成され、
前記鉄筋の降伏強度が２９５Ｎ／ｍｍ
２
であり、
前記梁の断面積
ｓ
Ａ（ｍｍ
２
）と前記鉄筋の断面積の合計
ｒ
Ａ（ｍｍ
２

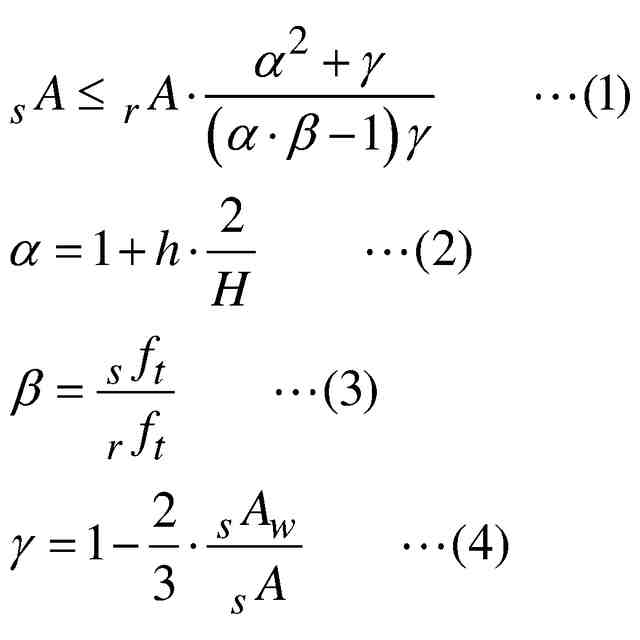

）が、（１）式を満足する、合成梁。
ただし、ｈは前記梁の上フランジの上面から前記鉄筋の重心までの距離（ｍｍ）、Ｈは前記梁の梁せい（ｍｍ）、
ｓ
ｆ
ｔ
は前記梁の許容応力度（Ｎ／ｍｍ
２
）、
ｒ
ｆ
ｔ
は前記鉄筋の許容応力度（Ｎ／ｍｍ
２
）、
ｓ
Ａ
ｗ
は前記梁のウェブの断面積（ｍｍ
２
）である。
TIFF
2025136556000008.tif
65
170
続きを表示（約 160 文字）【請求項２】
前記梁の少なくとも一方の端部が、支持部材に剛接合又は半剛接合されている、請求項１に記載の合成梁。
【請求項３】
前記ウェブの幅厚比が１００を超える、請求項１又は２に記載の合成梁。
【請求項４】
請求項２に記載の合成梁と、
前記支持部材と、
を備える、床構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、合成梁及び床構造に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
従来、鉄骨造の建築物において、床スラブを支持する梁には、鋼製のＨ形断面部材が使用されるのが一般的である。梁に床スラブが取り付く場合、頭付きスタッド等のシアコネクタを介することで梁と床スラブを一体化して合成梁とし、積載荷重や風荷重、地震荷重等の外力に対して、合成梁として耐えられるよう設計される場合がある。梁を合成梁として扱う場合、梁単体に比べ、床スラブの寄与を考慮することで、剛性及び耐力の向上が期待できる。
合成梁の設計は、床スラブの取り付く上フランジに圧縮力が作用する正曲げモーメントを受ける場合と、床スラブの取り付かない下フランジに圧縮力が作用する負曲げモーメントを受ける場合の２種類に大別される。正曲げを受ける場合は、床スラブのコンクリート部が圧縮力を負担するのに対し、負曲げを受ける場合は、床スラブ内の鉄筋が引張力を負担する。
【０００３】
正曲げを受ける合成梁の場合、コンクリートが圧縮力を負担することから、Ｈ形断面の梁の上フランジの断面積を下フランジの断面積に対して低減した上下非対称断面とすることでより合理的な構造にできることが知られており、関連する特許出願もなされている。
例えば、特許文献１では、正曲げを受ける合成梁における最適な断面として、上下フランジの断面積比の最適な範囲を提案している。また、特許文献２のように、Ｈ形断面の梁の下フランジに鋼板を取り付けることで下フランジ及び鋼板全体としての断面積を増加し、梁として少ない鋼材量で合理的な設計を可能としている。
【０００４】
負曲げを受ける合成梁の場合は、正曲げを受ける場合に比べると提案が少ないが、床スラブ内の鉄筋の寄与を見込むことによる合理的な構造の提案がなされている。例えば、特許文献３では、Ｈ形断面の梁に上下非対称断面を用い、上フランジと下フランジと鉄筋の断面積の最適な関係性を提案している。
この様に、梁に取り付く床スラブの合成効果を考慮することによる合理的な構造は、正曲げ、負曲げに関わらずこれまでにも提案されているが、上下非対称断面の断面寸法に特徴を有するものがほとんどである。
【０００５】
合成梁の設計については、非特許文献１に設計方法の指針が記載されており、この指針に基づいて設計するのが一般的である。指針に基づいて剛性の計算を行うと、負曲げを受ける合成梁の曲げ剛性は、床スラブ及び梁の諸元に関わらず、梁単体の剛性に比べて必ず上昇することが分かる。
一方で、指針に基づいて耐力に関する検討である許容応力度設計を行うと、負曲げモーメントを受ける合成梁の断面算定は、床スラブ内の鉄筋の許容引張応力度で決まる場合と、Ｈ形断面の梁の下フランジの許容圧縮応力度で決まる場合の２種類がある。鉄筋の許容引張応力度で決まる場合には、合成梁の耐力が梁単体の耐力を下回る場合がある。
【０００６】
この理由について、図９に示す従来の合成梁６を用いて説明する。

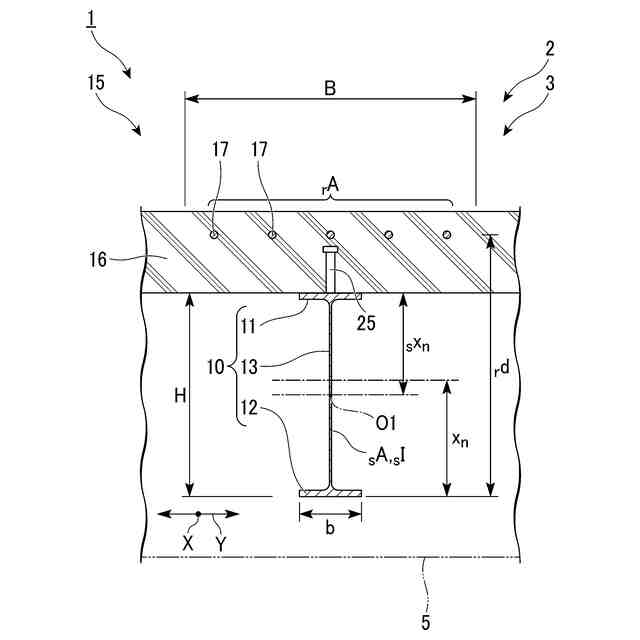

図９（Ａ）に示すように、合成梁６は、梁１０と、床スラブ１５と、シアコネクタ（剪断力伝達部材）２５と、を備える。
梁１０は、鉄骨製であり、上フランジ１１と、下フランジ１２と、ウェブ１３と、を有する。上フランジ１１、下フランジ１２、及びウェブ１３は、それぞれ平板状に形成されている。上フランジ１１は、下フランジ１２よりも上方に配置されている。ウェブ１３は、上フランジ１１と下フランジ１２との間に配置され、上フランジ１１の幅方向の中間部及び下フランジ１２の幅方向の中間部にそれぞれ接合されている。
例えば、梁１０は、自身の軸線Ｏ１方向の端部が大梁（不図示。支持部材）に接合されている小梁である。大梁の端部は、柱（不図示）に接合されている。
なお、梁は、自身の端部が柱に接合されている大梁であってもよい。この場合、柱が支持部材となる。
【０００７】
この例では、床スラブ１５はコンクリートスラブである。床スラブ１５は、コンクリート１６と、複数の鉄筋１７と、を有する。
コンクリート１６は、平板状に形成されている。コンクリート１６は、コンクリート１６の厚さ方向が、上下方向に沿うように配置されている。
ここで、コンクリート１６の上面に沿うとともに互いに交差する第１方向Ｘ及び第２方向Ｙを規定する。第１方向Ｘは、軸線Ｏ１方向である。
【０００８】
複数の鉄筋１７は、第１方向Ｘに沿って延びるとともに、第２方向Ｙに互いに間隔を空けて配置されている。
複数の鉄筋１７は、コンクリート１６に埋設されている。
床スラブ１５は、梁１０により、床スラブ１５の下方から支持されている。
この例では、シアコネクタ２５は、頭付きスタッドである。シアコネクタ２５は、上フランジ１１から上方に向かって突出するとともに、床スラブ１５のコンクリート１６に埋設されている。シアコネクタ２５は、梁１０及び床スラブ１５にそれぞれ接合されている。
【０００９】
図９（Ｂ）は、図９（Ａ）に対して上下方向の位置を対応させて応力等を示している。図９（Ｂ）には、梁１０の降伏強度σ
ｙ１０
、鉄筋１７の降伏強度σ
ｙ１７
、合成梁６の降伏耐力時の応力分布σ
６
、及び、梁１０の降伏耐力時の応力分布σ
１０
を示す。
前記下回る理由は、合成梁６の中立軸Ｌ６の位置が、梁１０単体の中立軸Ｌ１０の位置に対してあまり床スラブ１５側（上方）に動かず、鉄筋１７の引張応力度が許容応力度に達した時の曲げモーメントが、合成梁６の許容耐力となり、梁１０の圧縮応力度が許容応力度に対して余裕を持っているためである。
この様な現象は、一般的に使用されている降伏強度が２９５Ｎ／ｍｍ
２
の鉄筋１７を用いた場合に、梁１０に降伏強度が２９５Ｎ／ｍｍ
２
以上の鋼材（例えば、降伏強度が３２５Ｎ／ｍｍ
２
、３５５Ｎ／ｍｍ
２
、３８５Ｎ／ｍｍ
２
）を使用した場合に特に生じやすい。また、上フランジ１１と鉄筋１７の距離が梁１０の高さ（梁せい）に比べて相対的に大きくなる、梁１０の高さが低い場合にも生じやすい。
【００１０】
なお、床スラブ１５内の鉄筋１７の断面積を増やすことで、このような現象を抑制することも出来る。しかし、鉄筋１７の断面積を増やすために鉄筋１７の径を上げる（大きくする）と、床スラブ１５内の他の鉄筋との干渉が生じたり、適切なコンクリートかぶり厚の確保が困難になったりするという課題がある。配筋する鉄筋１７の本数を増やすことも、建設現場における作業が増え施工性が落ちるため、好ましくない。
（【００１１】以降は省略されています）
