公開番号2025149601
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050347
出願日2024-03-26
発明の名称半導体レーザ素子
出願人ウシオ電機株式会社
代理人個人,個人
主分類H01S 5/22 20060101AFI20251001BHJP(基本的電気素子)
要約【課題】上部電極の段切れを防止しつつ、特性の劣化を抑制した半導体レーザ素子を提供する。
【解決手段】端面発光型の半導体レーザ素子100において、半導体基板110上には、下部クラッド層122、活性層124、上部クラッド層126を含む積層構造120が形成される。リッジ部150は、上部クラッド層126に形成される。傾斜部162は、リッジ部150の脇に形成される。上部電極180は、少なくとも傾斜部162およびリッジ部150を覆う。水素ブロック層170は、リッジ部150の側面と傾斜部162の間および傾斜部162の底面と上部クラッド層126の間に形成される絶縁膜である。
【選択図】図2
特許請求の範囲【請求項１】
端面発光型の半導体レーザ素子であって、
半導体基板上に形成される下部クラッド層、活性層、上部クラッド層の積層構造と、
前記上部クラッド層に形成されるリッジ部と、
前記リッジ部の脇に形成される傾斜部と、
少なくとも前記傾斜部および前記リッジ部を覆う上部電極と、
前記リッジ部の側面と前記傾斜部の間および前記傾斜部の底面と前記上部クラッド層の間に形成される絶縁膜からなる水素ブロック層と、
を備えることを特徴とする半導体レーザ素子。
続きを表示（約 450 文字）【請求項２】
前記傾斜部は、スピンオングラス材料、または、導電性ポリマー材料を含むことを特徴とする請求項１に記載の半導体レーザ素子。
【請求項３】
前記傾斜部と前記上部電極の間に形成された密着膜をさらに備えることを特徴とする請求項１または２に記載の半導体レーザ素子。
【請求項４】
前記密着膜はその端部において、前記水素ブロック層と接していることを特徴とする請求項３に記載の半導体レーザ素子。
【請求項５】
前記上部電極は、前記傾斜部と接する第１金属膜と、前記第１金属膜の上に形成される第２金属膜を含み、
前記第２金属膜は、その端部において前記密着膜と接することを特徴とする請求項４に記載の半導体レーザ素子。
【請求項６】
前記水素ブロック層を構成する前記絶縁膜の材料はＳｉＮ、ＳｉＯ
２
、ＳｉＯＮから選択される少なくとも一つの材料を含むことを特徴とする請求項１または２に記載の半導体レーザ素子。

発明の詳細な説明【技術分野】
【０００１】
本開示は、半導体レーザ素子に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
端面発光型の半導体レーザ素子には、活性層に注入する電流密度を高めるために、電流狭窄構造が形成される。この電流狭窄構造として、素子表面側に配置される上部クラッド層（Ｐ型クラッド層）にリッジ部を設け、同リッジ部に上部電極（Ｐ側電極）を接続する構造が広く採用される。リッジ部を有する導波路は、リッジ型導波路あるいはストライプ型導波路とも称される。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－３６３１４７号公報
特開２００２－２９９７６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
リッジ部とリッジ脇の上部クラッド層には急峻な段差が存在する。この段差を横切る形で、上部電極（配線）を形成すると、上部電極の段切れが発生する場合がある。本発明者は、段切れの対策として、スピンオングラス（ＳＯＧ：Spin-On-Glass）材料などの、粘性の高い材料でリッジ部側面に傾斜部を作り、傾斜部上に電極を形成することで段切れの防止を行う構造を検討し、以下の課題を認識するに至った。
【０００５】
傾斜部を形成する塗布膜材料を硬化するためには熱処理が用いられる。塗布膜材料や塗布膜材料を溶かし込む有機溶媒には水素原子が含まれており、熱処理によって塗布膜材料等から水素が発生する。塗布膜材料等から発生した水素が半導体層に混入すると、レーザの特性を劣化させる。たとえば、水素が半導体層に添加したドーパントのＭｇを不活性化する。Ｍｇの不活性化は、半導体レーザ素子の駆動電圧のばらつき、しきい値電流のばらつきなどの原因となる。これらのばらつきは、同一駆動電流に対する光出力ばらつきの原因となる。なお、この課題を当業者の一般的な認識として捉えてはならず、さらに言えば本発明者らが独自に認識したものである。
【０００６】
本開示のある態様はかかる状況においてなされたものであり、その例示的な目的のひとつは、上部電極の段切れを防止しつつ、特性の劣化を抑制した半導体レーザ素子の提供にある。
【課題を解決するための手段】
【０００７】
本開示のある態様は、端面発光型の半導体レーザ素子に関する。半導体レーザ素子は、半導体基板上に形成される下部クラッド層、活性層、上部クラッド層の積層構造と、上部クラッド層に形成されるリッジ部と、リッジ部の脇に形成される傾斜部と、少なくともリッジ部および傾斜部を覆う上部電極と、リッジ部の側面と傾斜部の間および傾斜部の底面と上部クラッド層の間に形成され、傾斜部から上部クラッド層への水素の侵入を阻止する水素ブロック層と、を備える。
【０００８】
なお、以上の構成要素を任意に組み合わせたもの、構成要素や表現を、方法、装置、システムなどの間で相互に置換したものもまた、本発明あるいは本開示の態様として有効である。さらに、この項目（課題を解決するための手段）の記載は、本発明の欠くべからざるすべての特徴を説明するものではなく、したがって、記載されるこれらの特徴のサブコンビネーションも、本発明たり得る。
【発明の効果】
【０００９】
本開示のある態様によれば、上部電極の段切れを防止しつつ、半導体レーザ素子の特性の劣化を抑制できる。
【図面の簡単な説明】
【００１０】
実施形態に係る半導体レーザ素子の斜視図である。

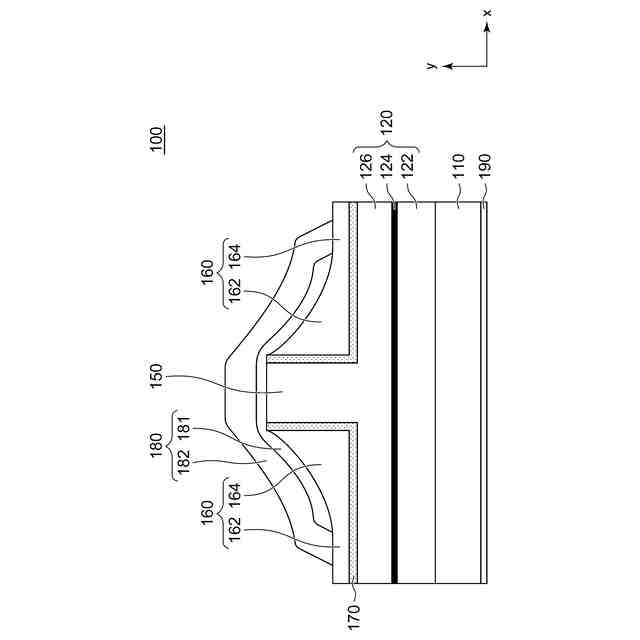

図１の半導体レーザ素子の光出射方向に直交する面で切断した断面図である。
変形例１に係る半導体レーザ素子の図２と同方向から見た断面図である。

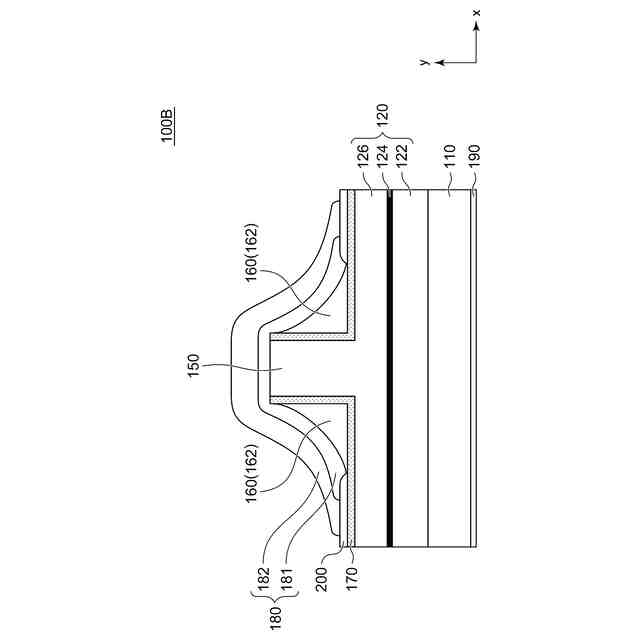

変形例２に係る半導体レーザ素子の図２と同方向から見た断面図である。

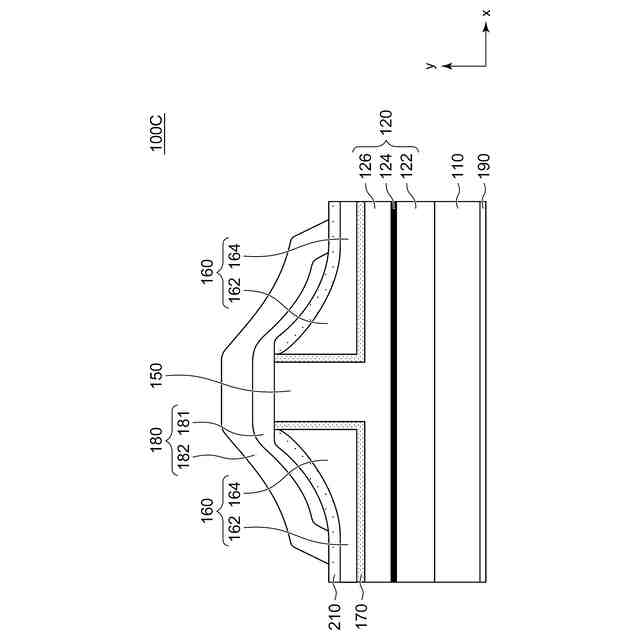

変形例３に係る半導体レーザ素子の図２と同方向から見た断面図である。
変形例４に係る半導体レーザ素子の図２と同方向から見た断面図である。

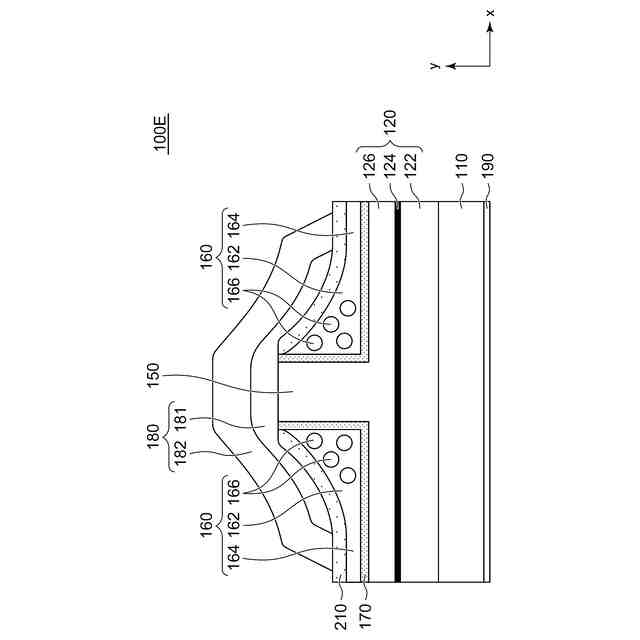

変形例５に係る半導体レーザ素子の図２と同方向から見た断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
