特許ウォッチ

公開番号2025149088
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049528
出願日2024-03-26
発明の名称水添ブロック共重合体、オイル粘度調整剤、オイル組成物及びそれを用いた潤滑剤、化粧料
出願人旭化成株式会社
代理人個人,個人,個人,個人
主分類C08F 8/04 20060101AFI20251001BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】本発明はオイルに対して十分な相容性を示し、優れたオイル粘度調整機能を発現する水添ブロック共重合体を提供し、さらに、実使用温度(例えば、常温23℃)環境下でも固化せず流動性を示し、長期間の貯蔵安定性に優れ、人肌に塗布した際に軽い伸びを実現するオイル組成物及び化粧料を提供することを目的とする。
【解決手段】芳香族ビニル単量体単位と共役ジエン単量体単位とを含み、特定の条件を満たす水添ブロック共重合体(I)。
【選択図】なし
特許請求の範囲【請求項１】
芳香族ビニル単量体単位と共役ジエン単量体単位とを含み、以下の条件をすべて満たす水添ブロック共重合体（Ｉ）。
（条件イ）
芳香族ビニル単量体単位を主体とする重合体ブロック（Ａ）を１個有し、水添ブロック共重合体（Ｉ）中の重合体ブロック（Ａ）の含有量が５質量％以上５０質量％以下である。
（条件ロ）
芳香族ビニル単量体単位と共役ジエン単量体単位とを有する共重合体ブロック（Ｂ）を少なくとも１個有し、共重合体ブロック（Ｂ）中の芳香族ビニル単量体単位の含有量が、水添ブロック共重合体（Ｉ）全体に対して１０質量％以上７０質量％以下である。
（条件ハ）
共役ジエン単量体単位を主体とする重合体ブロック（Ｃ）を少なくとも１個有し、水添ブロック共重合体（Ｉ）中の重合体ブロック（Ｃ）の含有量が５質量％以上５０質量％以下である。
（条件ニ）
粘弾性チャートにおけるｔａｎδピークが、０℃以上６０℃以下に少なくとも１つ存在し、０℃未満に少なくとも１つ存在する。
（条件ホ）
引張試験における１００％伸長時のヒステリシスロスが０．５以上である。
（条件ヘ）
全共役ジエン単量体単位の水素添加率が８０％以上である。
（条件ト）

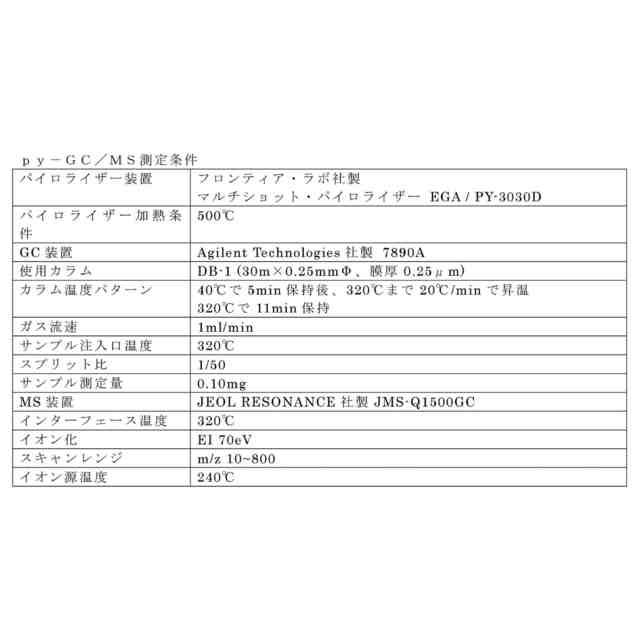

熱分解ガスクロマトグラフィー質量分析装置により検出した、ピーク強度Ｐと、下記（式Ｉ）により求められるＰ０との比率ｇ（Ｐ／Ｐ０）が０．７５以上である。
Ｐ０＝ｋ×ＲＳ（式Ｉ）
（（式Ｉ）中、ＲＳは、水添ブロック共重合体（Ｉ）全体に対する、共重合体ブロック（Ｂ）中のビニル芳香族単量体単位の含有量（質量％）である。
ｋは、水添ブロック共重合体（Ｉ）全体に対する、共重合体ブロック（Ｂ）中のビニル芳香族単量体単位の含有量ＲＳ（質量％）と、均一重合の水添ブロック共重合体（Ｉ）を熱分解ガスクロマトグラフィー質量分析装置で分析した際に得られるピーク強度Ｐを１次近似した際の比例定数を表す。）
続きを表示（約 700 文字）【請求項２】
前記水添ブロック共重合体（Ｉ）の共役ジエン単量体単位の１，２－ビニル結合量が４０質量％以上である請求項１に記載の水添ブロック共重合体（Ｉ）。
【請求項３】
前記水添ブロック共重合体（Ｉ）の重量平均分子量Ｍｗが２０万未満である請求項１又は２に記載の水添ブロック共重合体（Ｉ）。
【請求項４】
前記水添ブロック共重合体（Ｉ）が、アミン基、酸無水物基、カルボン酸基、水酸基及びエステル基からなる群より選択される少なくとも１つの極性基を有する請求項１又は２に記載の水添ブロック共重合体（Ｉ）。
【請求項５】
請求項１に記載のブロック共重合体（Ｉ）と、オイル（ＩＩ）とを含み、
オイル組成物全体１００質量部に対して、前記水添ブロック共重合体（Ｉ）の含有量が１～５０質量部であり、前記オイル（ＩＩ）の含有量が５０～９９質量部であるオイル組成物。
【請求項６】
２５℃で測定される粘度が６００００ｍＰａ・ｓ未満である請求項５に記載のオイル組成物。
【請求項７】
前記オイル（ＩＩ）が、パラフィン系オイル、ナフテン系オイル、エステルオイル、動植物油、鉱物油及びシリコーンオイルからなる群より選択される少なくとも１つである請求項５に記載のオイル組成物。
【請求項８】
請求項１に記載の水添ブロック共重合体（Ｉ）を含むオイル粘度調整剤。
【請求項９】
請求項５に記載のオイル組成物を含む化粧料。
【請求項１０】
請求項５に記載のオイル組成物を含む潤滑材。

発明の詳細な説明【技術分野】
【０００１】
本発明は水添ブロック共重合体、オイル粘度調整剤、オイル組成物及びそれを用いた潤滑剤、化粧料に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
共役ジエン化合物とビニル芳香族化合物とからなるブロック共重合体の水素添加物は、加硫をしなくても加硫した天然ゴムや合成ゴムと同様の弾性を常温にて有し、しかも高温では熱可塑性樹脂と同様の加工性を有することから、プラスチックの改質剤、粘接着剤、自動車部品、及び医療器具等の分野で広く利用されている。さらに前記ブロック共重合体の水添物は、耐候性、耐熱性に優れていることから、特に自動車部品や医療器具等の材料として幅広く実用化されている。
【０００３】
ここ数年、世界的な新型ウイルス感染症の流行により、マスク着用の義務化や在宅勤務制度の導入が進んだことで、メイクアップの習慣が衰退していた。しかし、新型ウイルス感染症の収束の兆しが見えるとともに、外出規制が緩和され、在宅勤務と出社を組み合わせたハイブリッド型の働き方が普及し、メイクアップの需要も回復しつつある。さらに、多様性を尊重する社会的な潮流により、女性、男性問わず、メイクをする習慣が普及しつつあり、化粧品の需要は増加傾向にある。
【０００４】
近年、保湿クリームやヘアオイル、リップスティックなど種々の油性化粧料が開発されている（例えば、特許文献１及び２参照）。これらの油性化粧料に使用されるオイルは、塗布性、品質を安定させる目的で、ポリマー系の増粘剤を添加している。
特許文献３では、スチレン系熱可塑性エラストマーによるオイルの粘度調整技術について開示されている。
【０００５】
また、特許文献４には、（イ）ビニル芳香族化合物と共役ジエンとの共重合体の水添物である水添ブロック共重合体であって、特定の特性を有する水添ブロック共重合体：５～９５質量％と、（ロ）少なくとも１種類のオレフィン系樹脂：５～９５質量％と、を、含有する水添ブロック共重合体組成物が開示されている。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０２２／１７７０１１号
特開２０１３－１９９４５２号公報
特許第４７９１５２６号
国際公開第２０１０／０１８７４３号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献３で示されているスチレン系熱可塑性エラストマーとオイルとの組成物は、粘度調整の範囲に限界があり、また、長期保管時の品質安定性の検討はされておらず、改善の余地があるといえる。
【０００８】
なお、特許文献４に記載の水添ブロック共重合体組成物は、医療用中空状成形体用途として検討されており、オイル粘度調整剤、潤滑剤、化粧料等の用途としては何ら検討されていない。
【０００９】
そこで本発明においては、オイルに対して十分な相容性を示し、優れたオイル粘度調整機能を発現する水添ブロック共重合体を提供し、さらに、実使用温度（例えば、常温２３℃）環境下でも固化せず流動性を示し、長期間の貯蔵安定性に優れ、人肌に塗布した際に軽い伸びを実現するオイル組成物及び化粧料を提供する。
【課題を解決するための手段】
【００１０】
本発明者らは、鋭意検討を重ねた結果、特定の構成の水添ブロック共重合体が上記従来技術の課題を解決することを見出し、本発明を完成させるに至った。

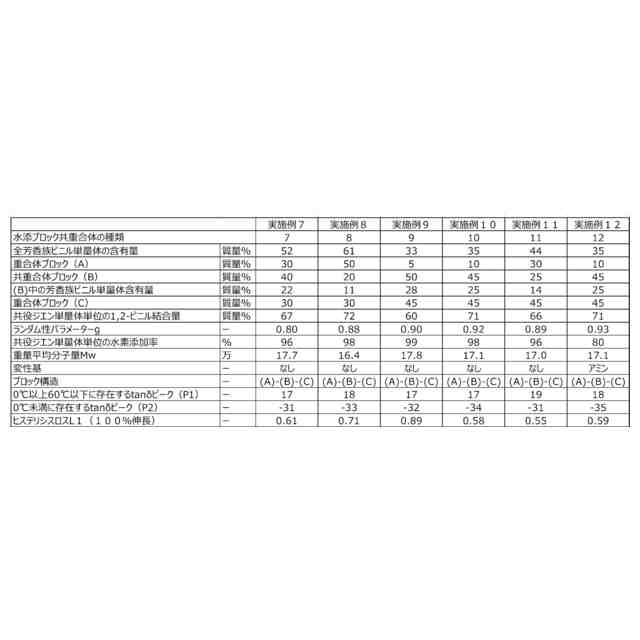

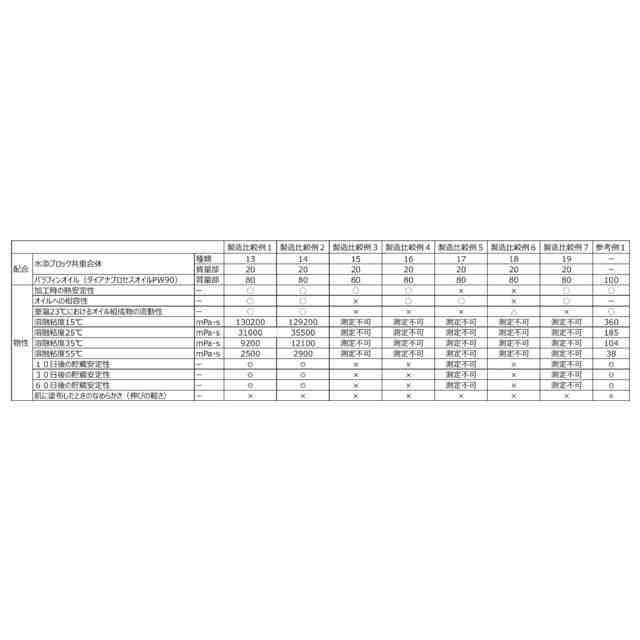

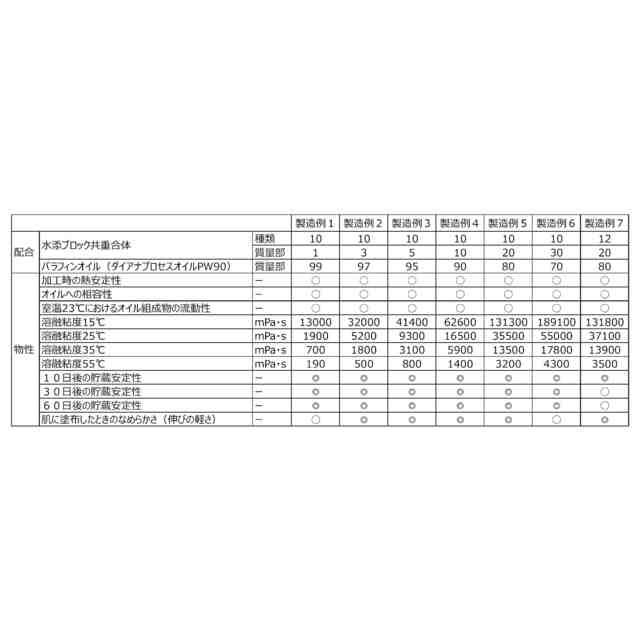

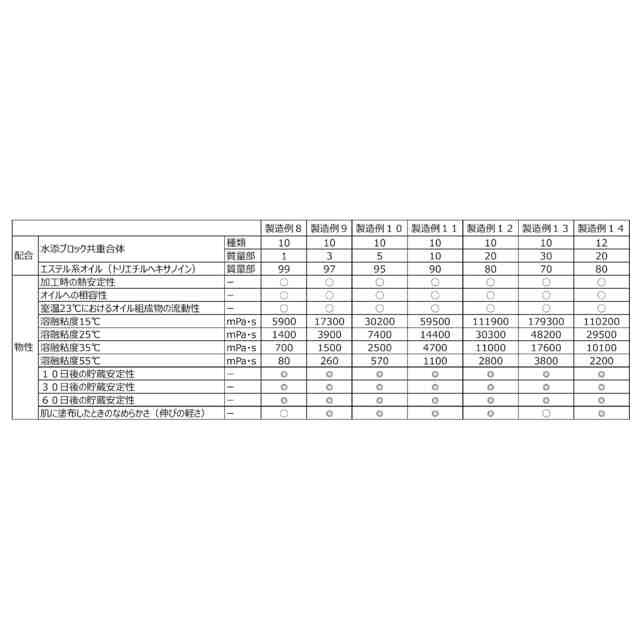

（【００１１】以降は省略されています）

関連特許
