公開番号2025151650
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053187
出願日2024-03-28
発明の名称生体電極用導電布及びその用途
出願人旭化成株式会社
代理人個人,個人,個人,個人,個人
主分類A61B 5/27 20210101AFI20251002BHJP(医学または獣医学;衛生学)
要約【課題】体動時のモーションアーティファクトを抑え、生体情報の精度良いセンシングができることと同時に、繊維の持つ柔らかな風合いにより装着時の快適性を高めることが可能な生体電極用導電布及びその用途の提供。
【解決手段】少なくとも片面に、その周囲に厚み0.10μm以上1.0μm以下の導電性金属被膜層を有する繊維を有する、生体電極用導電布であって、該導電布は、織物であり、該織物の曲げ剛性(B)が、0.10×10^-4Nm²/m以下であり、該片面の表面抵抗が、1kΩ/□以下であり、該片面の表面粗さの平均偏差(SMD)が、1.50μm以下であり、かつ、該導電性金属被膜層が、生体の肌面に装着して用いられることを特徴とする、前記生体電極用導電布、及び該生体電極用導電布を含む生体電極、並びに該生体電極を備える生体情報計測デバイス。

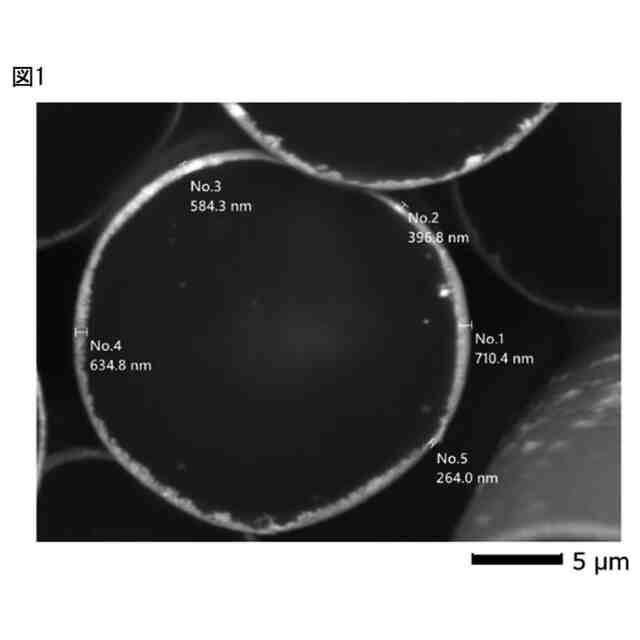

【選択図】図1
特許請求の範囲【請求項１】
少なくとも片面に、その周囲に厚み０．１０μｍ以上１．０μｍ以下の導電性金属被膜層を有する繊維を有する、生体電極用導電布であって、該導電布は、織物であり、該織物の曲げ剛性（Ｂ）が、０．１０×１０
－４
Ｎｍ
２
／ｍ以下であり、該片面の表面抵抗が、１ｋΩ／□以下であり、該片面の表面粗さの平均偏差（ＳＭＤ）が、１．５０μｍ以下であり、かつ、該導電性金属被膜層が、生体の肌面に装着して用いられることを特徴とする、前記生体電極用導電布。
続きを表示（約 460 文字）【請求項２】
前記織物を構成する糸の繊度は、１ｄｔｅｘ以上１００ｄｔｅｘ以下であり、かつ、該織物の下記式：
JPEG
14
142
｛式中、Ｎ
ｗ
は、経糸密度（本／２．５４ｃｍ）であり、Ｄ
ｗ
は、経糸繊度（ｄｔｅｘ）であり、Ｎ
ｆ
は、緯糸密度（本／２．５４ｃｍ）であり、かつ、Ｄ
ｆ
は、緯糸繊度（ｄｔｅｘ）である。｝で表されるカバーファクター（ＣＦ）が、５００以上２０００以下である、請求項１に記載の生体電極用導電布。
【請求項３】
前記導電性金属被膜層の元素組成における銀元素Ａｇの占める重量分率での割合が５０Ｍａｓｓ％以上である、請求項１又は２に記載の生体電極用導電布。
【請求項４】
請求項１又は２に記載の生体電極用導電布を含む生体電極。
【請求項５】
請求項４に記載の生体電極を備える、生体情報計測デバイス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、生体電極用導電布及びその用途に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、人体に装着することでバイタル情報を取得可能なウェアラブルデバイスが注目されている。特に、心電位や筋電位などの生体電位の取得を目的としたウェアラブルデバイスにおいては、使用者の体動等によりデバイスと皮膚の接触状態が変化することで発生するノイズ（モーションアーティファクト）を低減し、生体電位を明瞭に取得可能な電極の研究開発が盛んになされている。
【０００３】
生体電位を取得する際に最も重要な、皮膚と接触するセンシング部については、従来、金属板を使用する電極が存在している。金属板の電極は皮膚との接触インピーダンスが小さいためモーションアーティファクトが抑えられ、高いセンシング性能を持つ一方で、長時間の着用時には硬さや蒸れの問題が生じ、使用者にとって快適とは言い難い。これに対して、導電性繊維をから作られた導電布を用いて快適性を追求した電極表面素材の研究開発が進んでいる。
【０００４】
例えば、以下の特許文献１では、「生体用センサーの電極として使用できる、皮膚への密着性に優れていて装着した皮膚から剥がれ難い布帛電極及びその製造方法」が提案されている。特許文献１に記載された布帛電極は皮膚面に非導電性布帛側を装着することで、装着時にかゆみや違和感を生じ難く、通気性も良好であると共に、生体の動きにも柔軟に追随できて装着した皮膚から剥がれ難いとされている。
【先行技術文献】
【特許文献】
【０００５】
特許第６４８７７４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１においては、装着時の快適性についてかゆみや違和感を生じない布帛電極の構造が開示されているものの、風合いの良い電極については達成されていない。また、非導電性繊維が皮膚側に装着されるため、生体情報のセンシング性能が十分でない。つまり、モーションアーティファクトを抑制して高いセンシング性能を有すると同時に、使用者にとって快適である生体電極用の導電布は未だ実現されていない。
【０００７】
本発明は、前記の従来技術の問題を解消するためになされたものであり、その課題は、体動時のモーションアーティファクトを抑え生体情報の精度良いセンシングができることと同時に、繊維の持つ柔らかな風合いにより装着時の快適性を高めることが可能な生体電極用導電布及びその用途を提供することである。
【課題を解決するための手段】
【０００８】
本発明者らは、前記課題を解決すべく、鋭意研究し実験を重ねた結果、以下構成により、前記課題を解決できることを予想外に見出し、本発明を完成するに至ったものである。
【０００９】
すなわち、本発明は以下のとおりのものである。
［１］少なくとも片面に、その周囲に厚み０．１０μｍ以上１．０μｍ以下の導電性金属被膜層を有する繊維を有する、生体電極用導電布であって、該導電布は、織物であり、該織物の曲げ剛性（Ｂ）が、０．１０×１０
－４
Ｎｍ
２
／ｍ以下であり、該片面の表面抵抗が、１ｋΩ／□以下であり、該片面の表面粗さの平均偏差（ＳＭＤ）が、１．５０μｍ以下であり、かつ、該導電性金属被膜層が、生体の肌面に装着して用いられることを特徴とする、前記生体電極用導電布。
［２］前記織物を構成する糸の繊度は、１ｄｔｅｘ以上１００ｄｔｅｘ以下であり、かつ、該織物の下記式：
JPEG
11
142
｛式中、Ｎ
ｗ
は、経糸密度（本／２．５４ｃｍ）であり、Ｄ
ｗ
は、経糸繊度（ｄｔｅｘ）であり、Ｎ
ｆ
は、緯糸密度（本／２．５４ｃｍ）であり、かつ、Ｄ
ｆ
は、緯糸繊度（ｄｔｅｘ）である。｝で表されるカバーファクター（ＣＦ）が、５００以上２０００以下である、前記［１］に記載の生体電極用導電布。
［３］前記導電性金属被膜層の元素組成における銀元素Ａｇの占める重量分率での割合が５０Ｍａｓｓ％以上である、前記［１］又は［２］に記載の生体電極用導電布。
［４］前記［１］～［３］のいずれかに記載の生体電極用導電布を含む生体電極。
［５］前記［４］に記載の生体電極を備える、生体情報計測デバイス。
【発明の効果】
【００１０】
本発明によれば、生体情報取得の際にモーションアーティファクトを抑制し、高いセンシング性能と快適性の高い風合いを両立する生体電極用の導電布を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
