特許ウォッチ

公開番号2025171449
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076809
出願日2024-05-09
発明の名称成形品
出願人旭化成株式会社
代理人個人,個人,個人,個人
主分類C08L 101/00 20060101AFI20251113BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】本発明の目的は、耐衝撃性および耐薬品性に優れた成形品を提供することである。
【解決手段】熱可塑性樹脂組成物からなる成形品であり、熱可塑性樹脂組成物が海島構造を有し、成形品の断面をSEMによって観察したSEM画像において、海島構造の特定の面積の島部分を島部分Iとしたとき、島部分Iのアスペクト比の最多頻度が、1.90未満であり、島部分Iの総数に対する、アスペクト比が1.95より大きく2.25以下である島部分Iの数の割合が17.0%以下である、成形品。

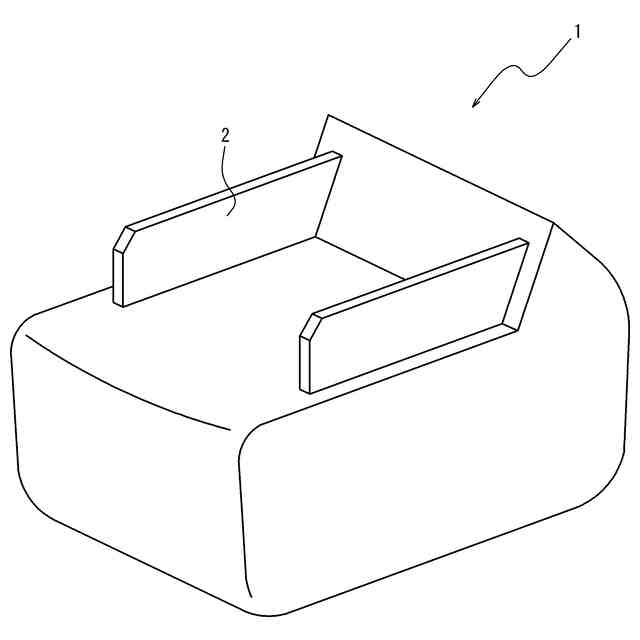

【選択図】図1
特許請求の範囲【請求項１】
熱可塑性樹脂組成物からなる成形品であり、
前記熱可塑性樹脂組成物が海島構造を有し、
前記成形品の断面を走査電子顕微鏡（ＳＥＭ）によって観察したＳＥＭ画像において、
前記海島構造の面積０．０００８μｍ
２
以上０．０８μｍ
２
以下の島部分を島部分Ｉとしたとき、島部分Ｉのアスペクト比の最多頻度が、１．９０未満であり、
前記島部分Ｉの総数に対する、アスペクト比が１．９５より大きく２．２５以下である島部分Ｉの数の割合が１７．０％以下である、成形品。
続きを表示（約 750 文字）【請求項２】
前記総数に対する、アスペクト比１．３５以下の島部分Ｉの数の割合が、１０．０％以上である請求項１に記載の成形品。
【請求項３】
前記総数に対する、アスペクト比が１．６５より大きく１．９５以下である島部分Ｉの数の割合が２０．０％以下である、請求項１または請求項２に記載の成形品。
【請求項４】
前記ＳＥＭ画像の観察範囲が５μｍ×５μｍの範囲内であり、前記ＳＥＭ画像を二値化処理した画像に対して、輪郭抽出解析により得た前記海島構造の各島部分Ｉの面積の平均値が、０．１０００μｍ
２
以下である、請求項１又は２に記載の成形品。
【請求項５】
前記熱可塑性樹脂組成物が、ポリフェニレンエーテル系樹脂（Ａ）、スチレン系エラストマー（Ｂ）、及びオレフィン系重合体（Ｃ）を含有する、請求項１に記載の成形品。
【請求項６】
前記スチレン系エラストマー（Ｂ）が、２種類のスチレン系エラストマーである、請求項５に記載の成形品。
【請求項７】
前記スチレン系エラストマー（Ｂ）が、水素添加ブロック共重合体及び前記水素添加ブロック共重合体の変性物からなる群より選択される１種以上である、請求項５に記載の成形品。
【請求項８】
前記オレフィン系重合体（Ｃ）が、ポリプロピレン以外のオレフィン系重合体である、請求項５に記載の成形品。
【請求項９】
前記熱可塑性樹脂組成物が、難燃剤（Ｄ）をさらに含有する、請求項５に記載の成形品。
【請求項１０】
前記難燃剤（Ｄ）が、リン酸エステル系難燃剤である、請求項９に記載の成形品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、成形品に関する。
続きを表示（約 880 文字）【背景技術】
【０００２】
樹脂を用いた成形品は、様々な製品の筐体として使用されている。
【０００３】
樹脂製筐体を用いた製品は、日常的な環境、雨風に曝される屋外ならびに高温環境など多種多様な環境で使用される。
【０００４】
樹脂は、結晶性または非晶性、耐熱性、自己消化性など樹脂ごとに固有の特徴を有しており、各樹脂の特徴と経済性から各種製品の筐体材料として使用されている。
【０００５】
筐体が使用される製品では、耐衝撃性と耐薬品性が要求されることが多い。
【０００６】
例えば、特許文献１には、（ａ）ポリフェニレンエーテル系樹脂、（ｂ）水素添加ブロック共重合体及び／又は該水素添加ブロック共重合体の変性物、（ｃ）プロピレンを除くオレフィンからなるオレフィン系重合体などを含有し、（ａ）成分が連続相を形成し、（ｂ）成分中の特定ブロックのガラス転移温度が－６５℃以下であり、（ｃ）成分の脆化温度が－５０℃以下である樹脂組成物が開示されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０２２－１０８１９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
製品の小型化および複雑化により、樹脂製筐体を用いた製品（例えば、バッテリー）を別の製品（例えば、充電器）と組み合わせて使用されることが増えている。
【０００９】

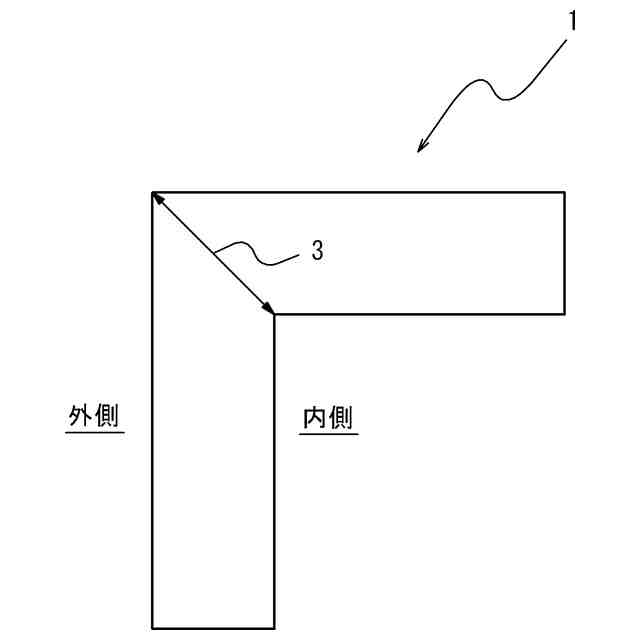

樹脂製筐体を用いた製品と別の製品とを簡便かつ正確に組み合わせるために、例えば、樹脂製筐体に薄肉部が設けられることがある。そして、例えば、その薄肉部をガイドとして、樹脂製筐体を用いた製品を別の製品にスライドして組み合わせる。
【００１０】
筐体の薄肉部は、その周辺部より薄いため、筐体を射出成形する際の残留歪みが強く残っており、薬品が薄肉部に付着すると薄肉部にケミカルクラックが発生する場合もある。
（【００１１】以降は省略されています）

関連特許
