特許ウォッチ

公開番号2025178621
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085334
出願日2024-05-27
発明の名称ゴム組成物
出願人旭化成株式会社,国立大学法人東北大学
代理人個人,個人,個人,個人,個人
主分類C08L 9/00 20060101AFI20251202BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】高摩擦特性のゴム組成物を提供する。
【解決手段】共役ジエン系重合体を含有するゴム状重合体と、
シリカ系充填剤と、
を、含むゴム組成物であって、
前記共役ジエン系重合体のガラス転移温度が-65℃以上0℃以下であり、
前記ゴム組成物の加硫成形体が、下記<条件(i)>、及び<条件(ii)>を満たす
、
ゴム組成物。
<条件(i)>
動的粘弾性測定において、歪4.58%、周波数1.52Hzで測定した場合の貯蔵弾性率E’が3.5MPa以上5.5MPa以下であり、かつE’^-1/3tanδが0.075MPa^-1/3以上0.25MPa^-1/3以下である。
<条件(ii)>
動的粘弾性測定において、歪4.58%、周波数15.2Hzで測定した場合の貯蔵弾性率E’が4.0MPa以上7.0MPa以下であり、かつE’^-1/3tanδが0.085MPa^-1/3以上0.40MPa^-1/3以下である。
【選択図】なし
特許請求の範囲【請求項１】
共役ジエン系重合体を含有するゴム状重合体と、
シリカ系充填剤と、
を、含むゴム組成物であって、
前記共役ジエン系重合体のガラス転移温度が－６５℃以上０℃以下であり、
前記ゴム組成物の加硫成形体が、下記＜条件（ｉ）＞、及び＜条件（ｉｉ）＞を満たす
、
ゴム組成物。
＜条件（ｉ）＞

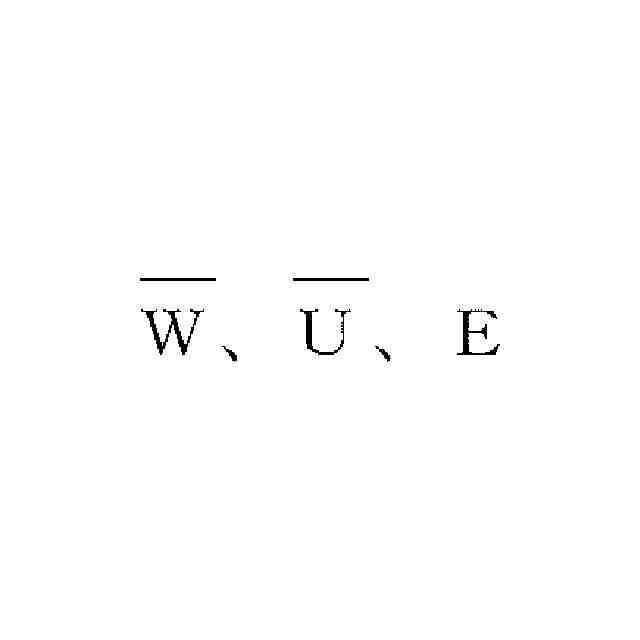

動的粘弾性測定において、歪４．５８％、周波数１．５２Ｈｚで測定した場合の貯蔵弾性率Ｅ’が３．５ＭＰａ以上５．５ＭＰａ以下であり、かつＥ’
-1/3
ｔａｎδが０．０７５ＭＰａ
-1/3
以上０．２５ＭＰａ
-1/3
以下である。
＜条件（ｉｉ）＞
動的粘弾性測定において、歪４．５８％、周波数１５．２Ｈｚで測定した場合の貯蔵弾性率Ｅ’が４．０ＭＰａ以上７．０ＭＰａ以下であり、かつＥ’
-1/3
ｔａｎδが０．０８５ＭＰａ
-1/3
以上０．４０ＭＰａ
-1/3
以下である。
続きを表示（約 430 文字）【請求項２】
前記ゴム組成物の加硫成形体が、下記＜条件（ｉｉｉ）＞を満たす、
請求項１に記載のゴム組成物。
＜条件（ｉｉｉ）＞
動的粘弾性測定において、歪４．５８％、周波数１５２Ｈｚで測定した場合の貯蔵弾性率Ｅ’が５．０ＭＰａ以上１０．０ＭＰａ以下であり、かつＥ’
-1/3
ｔａｎδが０．０９０ＭＰａ
-1/3
以上０．５０ＭＰａ
-1/3
以下である。
【請求項３】
前記共役ジエン系重合体が変性共役ジエン系重合体である、
請求項１に記載のゴム組成物。
【請求項４】
前記シリカ系充填剤の含有量が、
前記共役ジエン系重合体１００質量部に対し、２０質量部以上である、
請求項１に記載のゴム組成物。
【請求項５】
前記ゴム組成物が靴用ゴム組成物である、
請求項１乃至４のいずれか一項に記載のゴム組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴム組成物に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、労働災害における転倒事故のうち、すべりに起因するものが大きな比率を占めている。このため、靴底において、油や水で濡れた床面に対する高い耐滑性が求められている。
一方、交通事故においても雨天時の事故が晴天時と比較しても圧倒的に多く、タイヤにおいて高いウェットグリップ性が求められている。
上述したことから、高摩擦特性を有するゴム材料が求められている。
従来公知のゴム組成物においては、粘弾性特性が摩擦特性の評価に使用されているが、粘弾性特性と摩擦特性の関係について十分に明確になっておらず、高摩耗特性を有するゴム材料が十分に提供できていない、という問題点を有している。
【０００３】
上述したような問題点を解決するべく、特許文献１には、特定の条件下における動的粘弾性測定において、－１０℃～－３０℃の温度範囲に損失弾性係数（ｔａｎδ）ピークを有する溶液重合スチレン－ブタジエンゴムと含水シリカとを含有するゴム組成物が提案されている。
【０００４】
しかしながら、特許文献１においても、粘弾性特性と摩擦特性の関係が未だ不明確であり、さらなる改良が求められている、という問題点を有している。
【先行技術文献】
【特許文献】
【０００５】
特開平１０－１７７１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述したように、従来からゴム組成物には高い摩擦特性が求められるにも関わらず、摩擦特性の指標として使用される粘弾性特性との関係が未だ明確になっていない、という問題点を有している。
【０００７】
そこで本発明においては、上述した従来の技術の課題を解決するべく、特定の条件下における粘弾性特性を特定することにより、高摩擦特性のゴム組成物を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者らは、上述した従来技術の問題点を解決するため、鋭意検討した結果、特定の条件下で行った粘弾性測定において、貯蔵弾性率Ｅ’、及びＥ’
-1/3
ｔａｎδを特定することにより、高摩擦特性のゴム組成物が得られることを見出し、本発明を完成するに至った。
すなわち、本発明は以下の通りである。
【０００９】
〔１〕
共役ジエン系重合体を含有するゴム状重合体と、
シリカ系充填剤と、
を、含むゴム組成物であって、
前記共役ジエン系重合体のガラス転移温度が－６５℃以上０℃以下であり、
前記ゴム組成物の加硫成形体が、下記＜条件（ｉ）＞、及び＜条件（ｉｉ）＞を満たす
、
ゴム組成物。
＜条件（ｉ）＞
動的粘弾性測定において、歪４．５８％、周波数１．５２Ｈｚで測定した場合の貯蔵弾性率Ｅ’が３．５ＭＰａ以上５．５ＭＰａ以下であり、かつＥ’
-1/3
ｔａｎδが０．０７５ＭＰａ
-1/3
以上０．２５ＭＰａ
-1/3
以下である。
＜条件（ｉｉ）＞
動的粘弾性測定において、歪４．５８％、周波数１５．２Ｈｚで測定した場合の貯蔵弾性率Ｅ’が４．０ＭＰａ以上７．０ＭＰａ以下であり、かつＥ’
-1/3
ｔａｎδが０．０８５ＭＰａ
-1/3
以上０．４０ＭＰａ
-1/3
以下である。
〔２〕
前記ゴム組成物の加硫成形体が、下記＜条件（ｉｉｉ）＞を満たす、
前記〔１〕に記載のゴム組成物。
＜条件（ｉｉｉ）＞
動的粘弾性測定において、歪４．５８％、周波数１５２Ｈｚで測定した場合の貯蔵弾性率Ｅ’が５．０ＭＰａ以上１０．０ＭＰａ以下であり、かつＥ’
-1/3
ｔａｎδが０．０９０ＭＰａ
-1/3
以上０．５０ＭＰａ
-1/3
以下である。
〔３〕
前記共役ジエン系重合体が変性共役ジエン系重合体である、
前記〔１〕又は〔２〕に記載のゴム組成物。
〔４〕
前記シリカ系充填剤の含有量が、
前記共役ジエン系重合体１００質量部に対し、２０質量部以上である、
前記〔１〕乃至〔３〕のいずれか一に記載のゴム組成物。
〔５〕
前記ゴム組成物が靴用ゴム組成物である、
前記〔１〕乃至〔４〕のいずれか一に記載のゴム組成物。
【発明の効果】
【００１０】
本発明によれば、高摩擦特性のゴム組成物を提供できる。
【発明を実施するための形態】

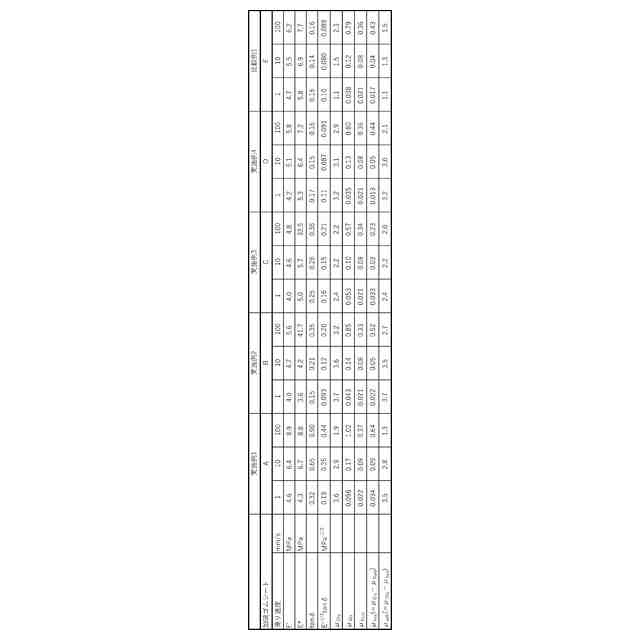

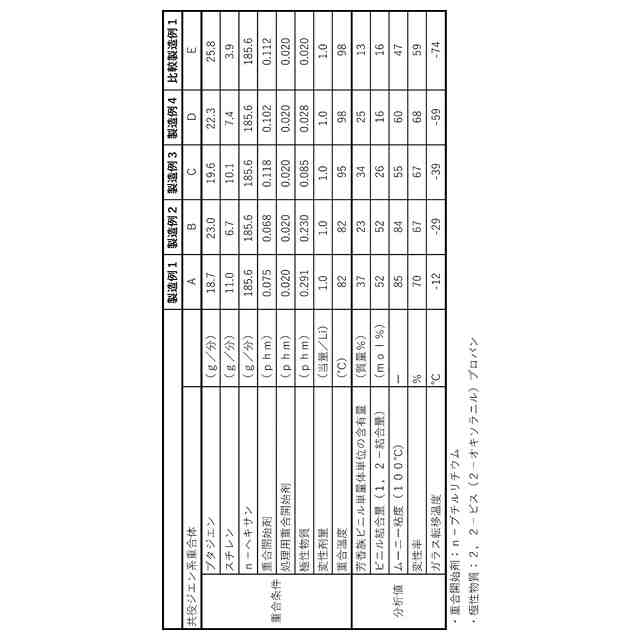

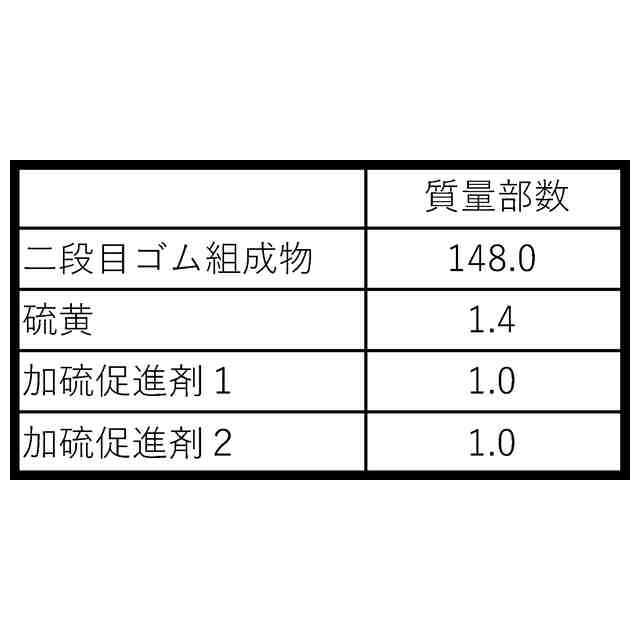

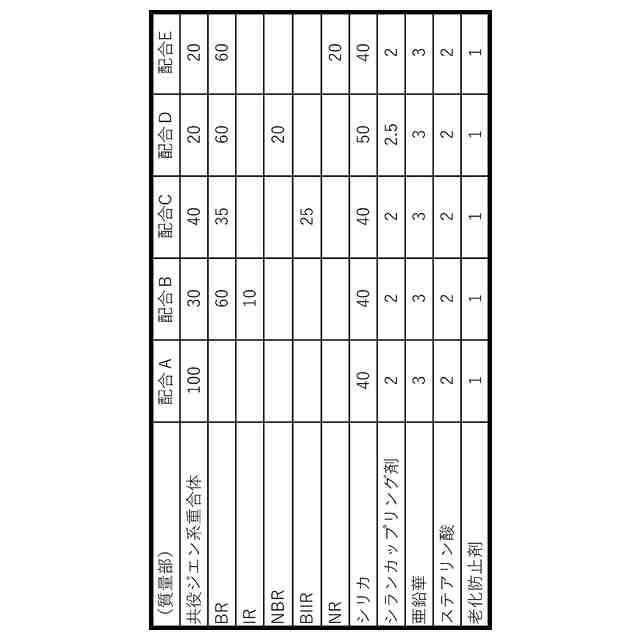

（【００１１】以降は省略されています）

関連特許
