公開番号
2025143746
公報種別
公開特許公報(A)
公開日
2025-10-02
出願番号
2024043152
出願日
2024-03-19
発明の名称
検査装置
出願人
旭化成株式会社
代理人
個人
,
個人
,
個人
,
個人
主分類
G01N
21/3581 20140101AFI20250925BHJP(測定;試験)
要約
【課題】非接触・非破壊の方法により、高分子材料の(機械的)物性を推定する検査を可能とする。

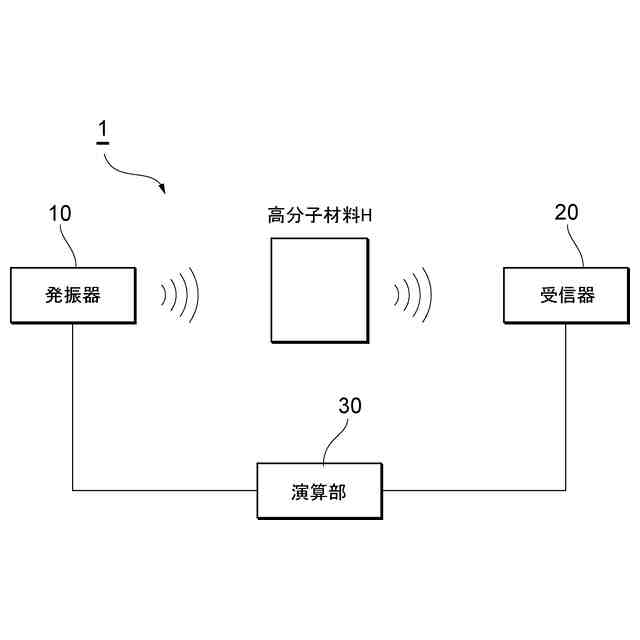

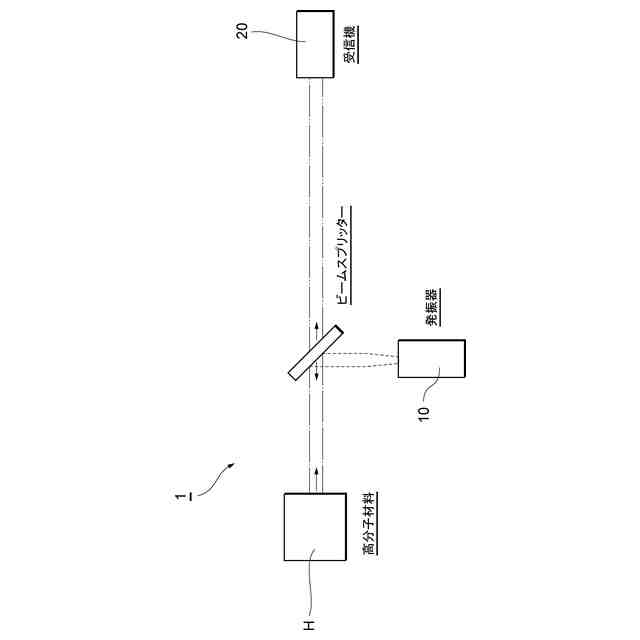

【解決手段】高分子材料の検査装置1は、特定範囲の電磁波を発することができる発振器10と、発振器10から導出された電磁波を受信し電気信号へ変換する電子素子、および電気信号を増幅する増幅器を備える受信機20と、受信機20で受信した電磁波の吸収量から演算する演算部と、で構成され、発振器10と受信機20の間にある高分子材料Hを介して、受信した電磁波の吸収量から高分子材料Hの電気的性質に加え、機械的・熱的性質を演算する。
【選択図】図2
特許請求の範囲
【請求項1】
高分子材料の検査装置であって、
特定範囲の電磁波を発することができる発振器と、
前記発振器から導出された電磁波を受信し電気信号へ変換する電子素子、および前記電気信号を増幅する増幅器を備える受信機と、
前記受信機で受信した電磁波の吸収量から演算する演算部と、
で構成され、
前記発振器と前記受信機の間にある高分子材料を介して、受信した前記電磁波の吸収量から前記高分子材料の電気的性質に加え、機械的・熱的性質を演算する検査装置。
続きを表示(約 750 文字)
【請求項2】
前記発振器が発する電磁波の波長帯が、近赤外からミリ波帯である請求項1の検査装置。
【請求項3】
前記受信機と前記高分子材料の間に、電磁波から特定の波長のみを受信するための帯域通過濾波器を備える請求項1の検査装置。
【請求項4】
前記受信機と前記帯域通過濾波器を複数備え、異なる波長の電磁波を複数受信できる、請求項3の検査装置。
【請求項5】

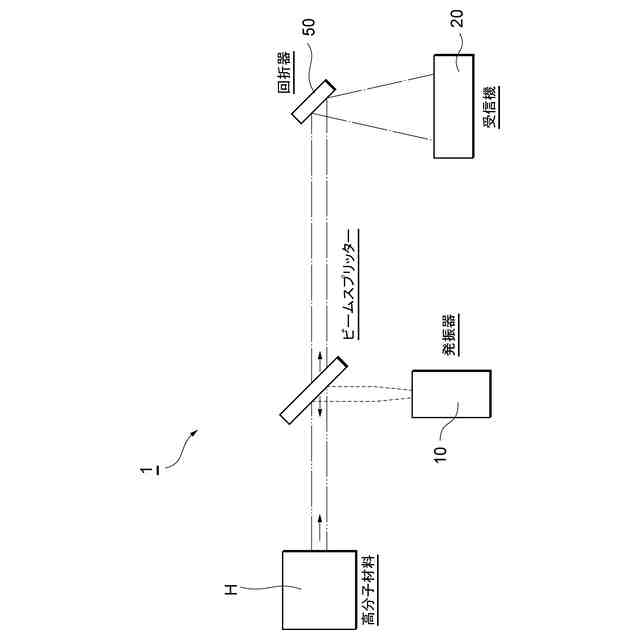

前記受信機と前記高分子材料の間に、前記高分子材料を介した電磁波を波長毎に受信できる回折器を備える、請求項1の検査装置。
【請求項6】
前記受信機と前記高分子材料の間に、前記高分子材料を介した電磁波を波長毎に受信できる干渉器を備える、請求項1の検査装置。
【請求項7】
前記受信機と前記高分子材料の間に、前記高分子材料を介した電磁波を波長毎に受信できる三稜鏡を備える、請求項1の検査装置。
【請求項8】

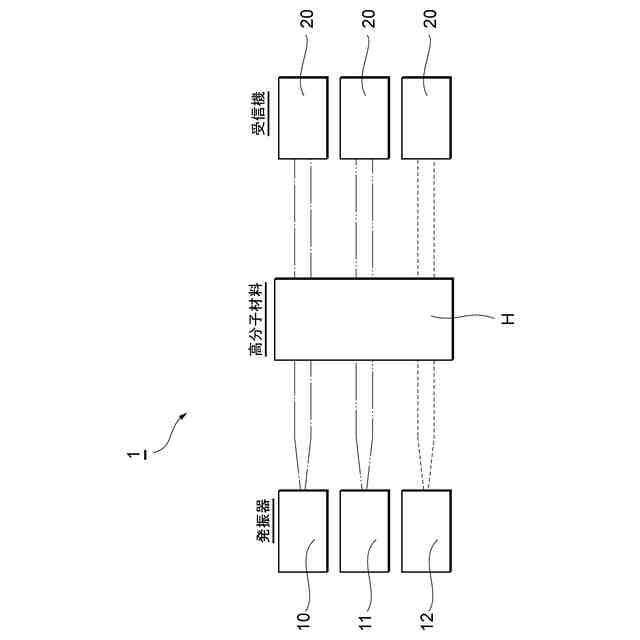

前記発振器と、対となる前記受信機を複数備え、前記発振器の光源および前記受信機の受光素子の種類により、複数の波長を受信する請求項1の検査装置。
【請求項9】
前記演算部は、前記受信機で受信した電磁波から、前記高分子材料を介することで発生する干渉や迷光等の光の影響によるノイズを除去する算法を備える、請求項1から8のいずれか一項に記載の検査装置。
【請求項10】
前記演算部は、前記受信機で受信した、前記高分子材料における電磁波の吸収量から、前記高分子材料の電気的性質に加え、機械的、熱的性質を推定する算法を備える、請求項1から8のいずれか一項に記載の検査装置。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、検査装置に関する。
続きを表示(約 1,000 文字)
【背景技術】
【0002】
高分子材料を用いた、膜製品や糸製品の性能・品質検査において、従来手法では製品の一部を抜き取り、破壊検査が行われており、品質担保の為の全数検査のためにも非破壊検査の方法が望まれている。一方、非破壊の有効な手段として電磁波を用いる方法もあるが、電気的性質の測定に利用されているものの、機械的・熱的性質を測定することが知られていない。検波(電磁波)を用いる方法は膜製品等の性質・特性を計測する方法にかぎられている。
【先行技術文献】
【特許文献】
【0003】
特開2001-21503号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
このように、検波(電磁波)を利用した方法を採用する場合、特許文献1に記載されるような光学的・電気的性質を測定する技術としてよく用いられるが、被対象物の機械的・熱的性質を測定する手法はない。
【0005】
また、昨今では、製品により高い性能を求めるニーズがあり、製品全て(全数)を検査することが望まれている。全数を検査するためには、その製品の性能・品質を変えることなく検査を行う必要があるため、非接触・非破壊で検査する必要がある。
【0006】
赤外光は、可視光よりも波長が長く、一般的に高分子内(結合間)での振動に寄与した吸収ピークがあることが公知である。
【0007】
赤外光よりも波長の長い、テラヘルツ波・ミリ波は、赤外光より広範囲の領域を見ることに適しており、高分子材料において、高分子間の振動(分子間引力)やその絡み合いといった高次構造を見ることができると一般的に知られている。
【0008】
膜製品や糸製品の機械的性質や熱的性質は、人の目に見え、ある程度扱いやすい大きさを用いていることから、高分子のマクロ的な性質を計測していると考えられる。
【0009】
これに対して、従来、良く使用されている赤外分光等で得られる情報だけでは、分子の局所的(ミクロ)な性質(結晶性等)だけを見ていることになうため、マクロ的な性質の推定は困難である。
【0010】
そこで、より波長の長いテラヘルツ波やミリ波を同時に使用することで、高分子材料の性質をミクロ的にもマクロ的にも抑えることができるようになる。
(【0011】以降は省略されています)
