公開番号2025147358
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047572
出願日2024-03-25
発明の名称給電装置、及び、電力伝送システム
出願人カシオ計算機株式会社
代理人個人
主分類H02J 50/90 20160101AFI20250930BHJP(電力の発電,変換,配電)
要約【課題】給電対象の電子機器の位置ずれを抑制する。
【解決手段】給電装置200は、電子機器100に非接触で電力を供給するために電子機器100を収納する収納部210を備える。収納部210は、電子機器100が配置される床部210Bと、電子機器100の周囲を囲む側壁部210Aとを備える。側壁部210Aには、側壁部210Aの内側に向けて突出した複数の壁側突起部220が設けられている。
【選択図】図4
特許請求の範囲【請求項１】
電子機器に非接触で電力を供給するために前記電子機器を収納する収納部を備え、
前記収納部は、
前記電子機器が配置される床部と、
前記電子機器の周囲を囲む壁部と、を備え、
前記壁部には、前記壁部の内側に向けて突出した複数の壁側突起部が設けられている、
給電装置。
続きを表示（約 1,700 文字）【請求項２】
前記床部には、前記床部の上側に向けて突出した床側突起部が設けられており、
前記床側突起部は、前記電子機器の第１方向への移動を制限し、
前記複数の壁側突起部には、前記電子機器の前記第１方向と略直交する第２方向への移動を制限する壁側突起部が含まれている、
請求項１に記載の給電装置。
【請求項３】
前記床側突起部の内部には、磁石が設置されており、
前記電子機器が、前記磁石が発した磁気を検出したときに発する給電要求に応じて、前記電子機器に給電する送電回路を備える、
請求項２に記載の給電装置。
【請求項４】
前記複数の壁側突起部には、前記電子機器の第１方向への移動を制限する壁側突起部と、前記電子機器の前記第１方向と直交する第２方向への移動を制限する壁側突起部とが含まれている、
請求項１に記載の給電装置。
【請求項５】
前記電子機器は、前記電子機器の幅方向における長さが他の部分よりも長い幅広部を備え、
前記複数の壁側突起部には、第１突起部と、前記第１突起部と隣接する第２突起部と、第１方向に延びる軸を対称軸として前記第１突起部に対して線対称の位置に配置された第３突起部と、前記第３突起部と隣接し、前記軸を対称軸として前記第２突起部に対して線対称の位置に配置された第４突起部とが含まれており、
前記収納部は、前記電子機器の幅方向と前記第１方向とが直交するように前記電子機器を収納し、
前記第１突起部と前記第２突起部と前記第３突起部と前記第４突起部とは、前記収納部が前記電子機器を収納しているときに、前記第１突起部、前記第２突起部、前記第３突起部及び前記第４突起部の前記第１方向における位置が、前記幅広部の前記第１方向における両端の前記第１方向における位置の間の位置になるように配置されている、
請求項１から４の何れか１項に記載の給電装置。
【請求項６】
前記第１突起部と前記第２突起部との間隔と前記第３突起部と前記第４突起部との間隔とは、指の太さに応じた間隔である、
請求項５に記載の給電装置。
【請求項７】
前記複数の壁側突起部は、丸みを帯びた形状を有する、
請求項１から４の何れか１項に記載の給電装置。
【請求項８】
頭部と胴体部とを有するペット型のロボットを収納する収納部を備え、
前記収納部は、
前記ロボットが配置される床部と、
前記ロボットの周囲を囲む壁部と、を備え、
前記壁部は、前記壁部の内側に向けて突出し、前記胴体部を覆うように配置された突起部を備えることで、前記胴体部の動きの抑制する一方、前記頭部の動きは抑制しないように構成されている、
給電装置。
【請求項９】
前記床部には、前記床部の上側に向けて突出した床側突起部が設けられており、
前記床側突起部は、前記ロボットの前記頭部と前記胴体部との間の部分を支持することで、前記頭部の動きを抑制しないよう構成されている、
請求項８に記載の給電装置。
【請求項１０】
給電装置と電子機器とを備える電力伝送システムであって、
前記給電装置は、
送電コイルと、
前記送電コイルを介して前記電子機器にワイヤレスで電力を供給する送電回路と、
給電時に前記電子機器を収納する収納部と、を備え、
前記電子機器は、
バッテリと、
受電コイルと、
前記受電コイルを介して前記給電装置からワイヤレスで供給される前記電力を前記バッテリに供給する受電回路と、を備え、
前記収納部は、
前記電子機器が配置される床部と、
前記電子機器の周囲を囲む壁部と、を備え、
前記壁部には、前記壁部の内側に向けて突出した複数の壁側突起部が設けられており、
前記電子機器は、前記収納部に収納されているときに、前記複数の壁側突起部により移動が制限される、
電力伝送システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、給電装置、及び、電力伝送システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
近年、給電装置からワイヤレス給電を受けて内蔵したバッテリを充電する電子機器が利用され、特許文献１には、送電側ユニットが、受電側ユニットが適切な位置に配置されたか否かを判定する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１１９２５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載された技術では、受電側ユニットの位置ずれが生じることについての抑制が十分でないおそれがあった。
【０００５】
本開示は、上記問題に鑑みてなされたものであり、給電対象の電子機器の位置ずれを抑制する給電装置、及び、電力伝送システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本開示に係る給電装置は、電子機器に非接触で電力を供給するために前記電子機器を収納する収納部を備え、前記収納部は、前記電子機器が配置される床部と、前記電子機器の周囲を囲む壁部と、を備え、前記壁部には、前記壁部の内側に向けて突出した複数の壁側突起部が設けられている。
【発明の効果】
【０００７】
本開示によれば、給電を受ける電子機器の位置ずれを抑制することができる。
【図面の簡単な説明】
【０００８】

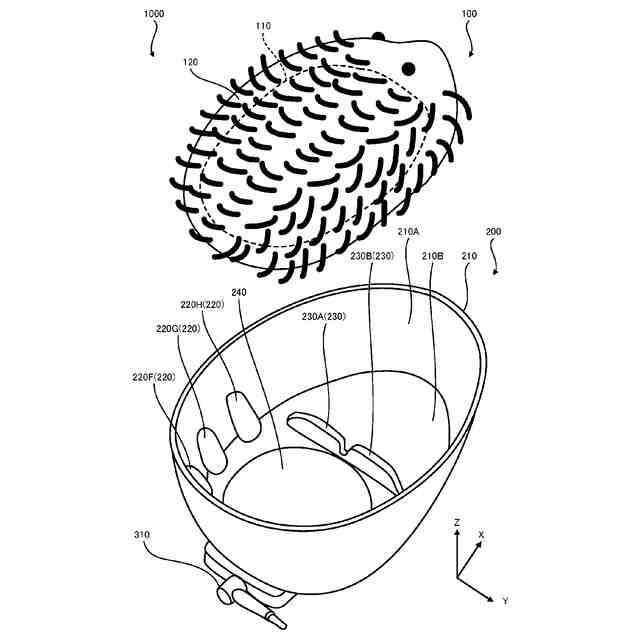

実施の形態１に係る電子機器及び給電装置の斜視図

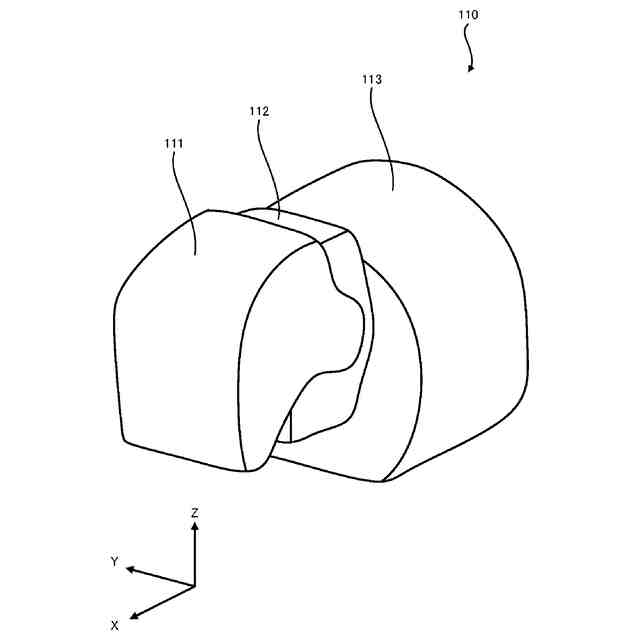

実施の形態１に係る電子機器の本体部の斜視図
実施の形態１に係る給電装置の上面図
実施の形態１に係る電子機器及び給電装置の収納状態における上面図

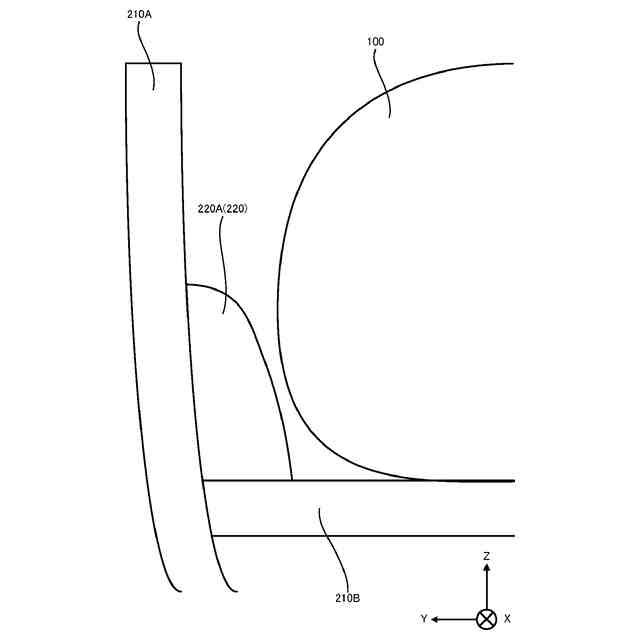

実施の形態１に係る壁側突起部の側面図

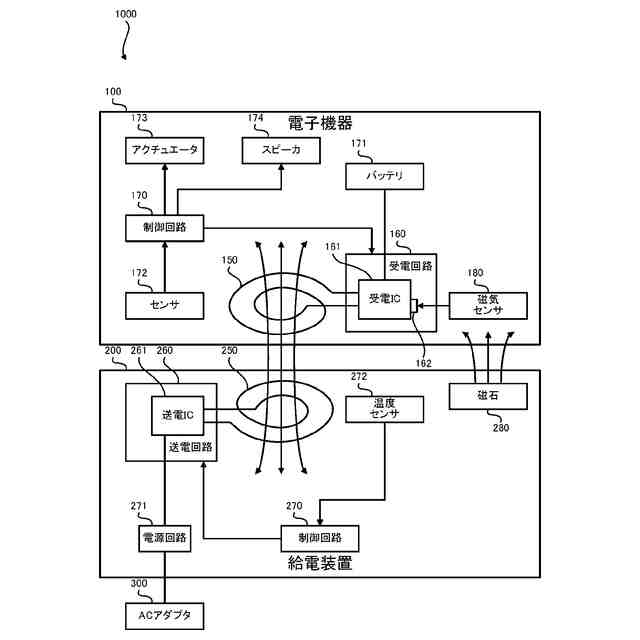

実施の形態１に係る電力伝送システムの構成図

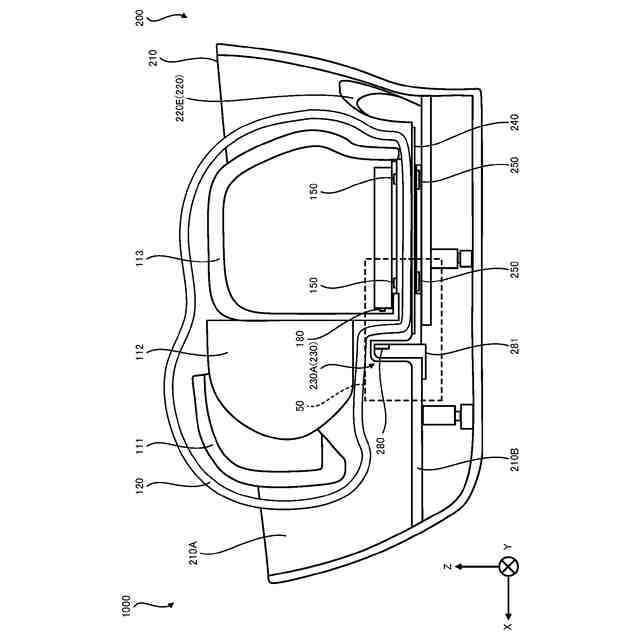

図４に示すＡ－Ａ線の断面図

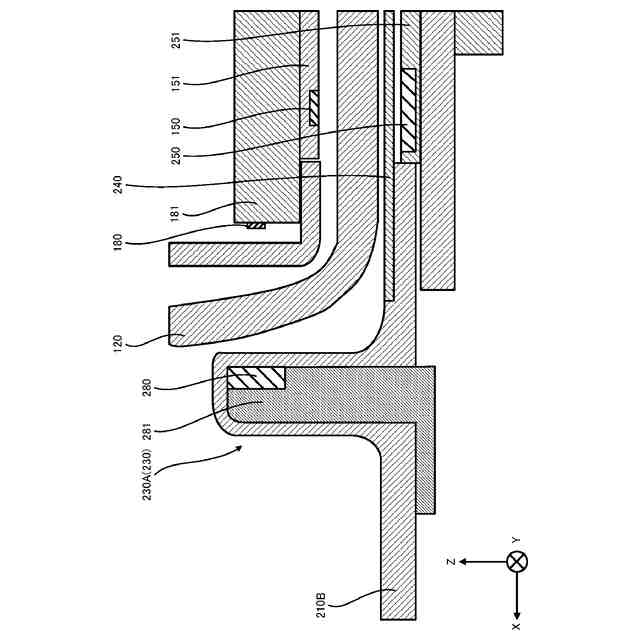

図７に示す破線５０で囲まれた領域の拡大図

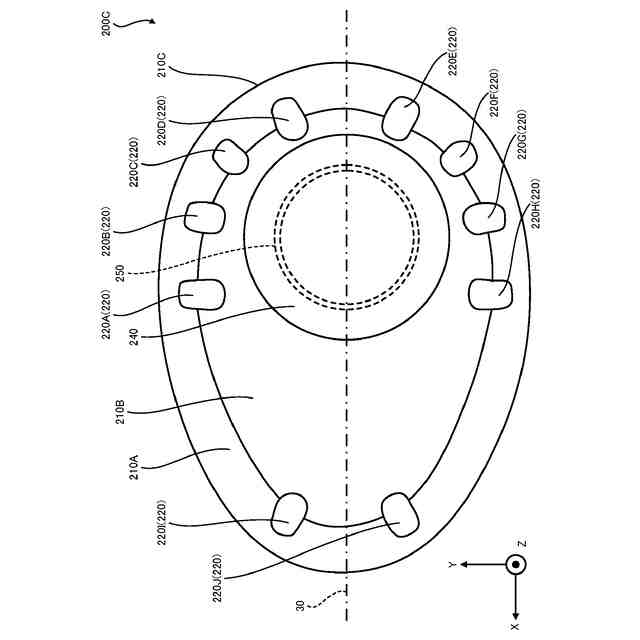

実施の形態２に係る給電装置の上面図
【発明を実施するための形態】
【０００９】
以下、本開示の実施の形態について、図面を参照しながら詳細に説明する。なお、図中同一又は相当部分には同一符号を付す。
【００１０】
（実施の形態１）
まず、図１を参照して、実施の形態に係る電力伝送システム１０００が備える電子機器１００及び給電装置２００の外観について説明する。電力伝送システム１０００は、給電装置２００が電子機器１００にワイヤレスで給電するシステムである。給電装置２００は、給電装置２００が備える収納部２１０に電子機器１００が収納されたときに、電子機器１００にワイヤレスで給電する。ワイヤレスとは、非接触であることを意味し、ケーブルの接続、電極の接触等がないことを意味する。
（【００１１】以降は省略されています）
