要約【課題】シート状の被カット媒体を切断して得られるカットパーツがばらけることを防止し、かつカットパーツのユーザによる分離を容易にすることができるようにする。
【解決手段】情報処理装置(5)は、シート状の被カット媒体(7)から切り出す領域の輪郭に基づいて被カット媒体の切断線(7001～7005)を設定するときに、領域の形状に基づいて、切断線に、領域内の部分と領域の外側の部分とが分離する全抜き区間と、領域内の部分と領域の外側の部分がつながっている半抜き区間を設定する制御部(500)を備える。
【選択図】図9
特許請求の範囲【請求項１】
シート状の被カット媒体から切り出す領域の輪郭に基づいて前記被カット媒体の切断線を設定するときに、前記領域の形状に基づいて、前記切断線に、前記領域内の部分と前記領域の外側の部分とが分離する全抜き区間と、前記領域内の部分と前記領域の外側の部分がつながっている半抜き区間を設定する制御部
を備える情報処理装置。
続きを表示（約 1,000 文字）【請求項２】
前記制御部は、前記領域が内接する形状の図形を導出し、前記輪郭のうちの導出した前記図形と接している部分から少なくとも１つの基準点を選出し、前記基準点を含むように前記半抜き区間を設定する、請求項１に記載の情報処理装置。
【請求項３】
導出する前記図形が角形である、請求項２に記載の情報処理装置。
【請求項４】
前記輪郭のうちの導出した前記図形と連続して接している部分の長さが閾値を超えた場合、前記連続して接している部分のうちの一端を含むように半抜き区間を設定する、請求項２～３のいずれか一項に記載の情報処理装置。
【請求項５】
前記制御部は、前記輪郭により囲まれる前記領域が多角形である場合に、前記領域の重心を中心とする円を前記図形として導出する、請求項１に記載の情報処理装置。
【請求項６】
前記制御部は、前記輪郭が複数の場合には、複数の前記輪郭のそれぞれに基づいて設定される切断線に前記半抜き区間を設定する、請求項１に記載の情報処理装置。
【請求項７】
前記半抜き区間は、前記被カット媒体の厚さのうちの一部が切断されない、請求項１に記載の情報処理装置。
【請求項８】
シート状の被カット媒体から切り出す領域の輪郭に基づいて設定された前記被カット媒体の切断線で前記被カット媒体を切断するように制御されるシートカット装置のための制御データを作成する情報処理装置が、
前記切断線を設定するときに、前記領域の形状に基づいて、前記切断線に、前記領域内の部分と前記領域の外側の部分とが分離する全抜き区間と、前記領域内の部分と前記領域の外側の部分がつながっている半抜き区間を設定する
制御データ作成方法。
【請求項９】
シート状の被カット媒体から切り出す領域の輪郭に基づいて設定された前記被カット媒体の切断線で前記被カット媒体を切断するように制御されるシートカット装置のための制御データを作成する情報処理装置に、
前記切断線を設定するときに、前記領域の形状に基づいて、前記切断線に、前記領域内の部分と前記領域の外側の部分とが分離する全抜き区間と、前記領域内の部分と前記領域の外側の部分がつながっている半抜き区間を設定する
処理を実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置、制御データ作成方法、及びプログラムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
シート状の被カット媒体を切断するシートカット装置には、切断線を境として隣り合う２つの領域を切り離す第１の切断（全抜き）と、２つの領域がつながっている部分を有する第２の切断（半抜き）とを実行可能なものがある（例えば、特許文献１、２を参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開２０２２／２０２６９１号
特開平１０－１００４９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したシートカット装置には、画像から抽出した図形の輪郭を切断線として被カット媒体を切断することが可能なものがある。この種のシートカット装置は、被カット媒体から種々の図形を切り出すことが可能であるが、第１の切断により切り出した場合には切り出されたパーツがばらばらになるため、切り出し後の取り扱いが不便になることがある。また、被カット媒体に対して第２の切断を行った場合、必要な部分（切り出されたパーツ）と不必要な部分とを分離させる作業に手間と時間がかかる。
【０００５】
本発明は、このような問題点に鑑みてなされたものであり、シート状の被カット媒体を切断して得られるカットパーツがばらけることを防止し、かつカットパーツのユーザによる分離を容易にすることを目的の一つとする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る情報処理装置は、シート状の被カット媒体から切り出す領域の輪郭に基づいて前記被カット媒体の切断線を設定するときに、前記領域の形状に基づいて、前記切断線に、前記領域内の部分と前記領域の外側の部分とが分離する全抜き区間と、前記領域内の部分と前記領域の外側の部分がつながっている半抜き区間を設定する制御部を備える。
【発明の効果】
【０００７】
上記の態様によれば、シート状の被カット媒体を切断して得られるカットパーツがばらけることを防止し、かつカットパーツのユーザによる分離を容易にすることができる。
【図面の簡単な説明】
【０００８】
図１Ａ及び図１Ｂは、シートカット装置の構成例を説明する図である。
図２Ａ～図２Ｃは、カッターの動作例を説明する図である。

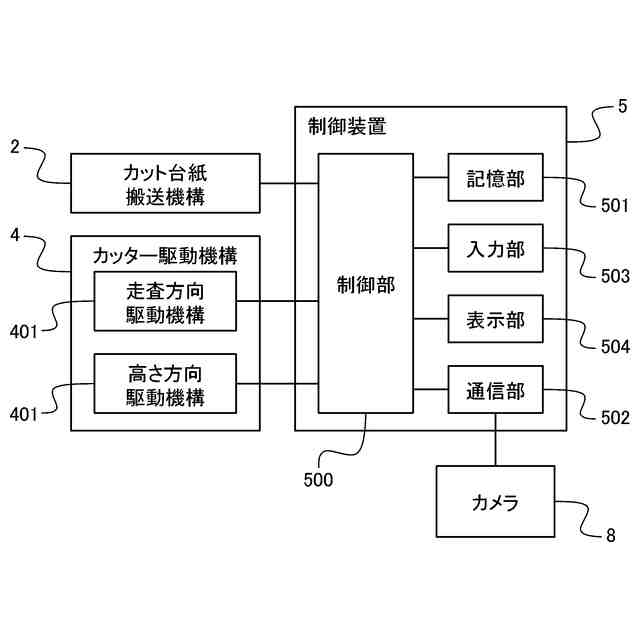

一実施の形態に係るシートカット装置の機能構成例を説明するブロック図である。
被カット媒体をカットする手順を説明するフローチャートである。
図４の半抜き区間設定処理の例を説明するフローチャートである。
取得する画像の例を示す図である。
図７Ａ及び図７Ｂは、半抜き区間に設定する位置の決め方の例を説明する図である。
半抜き区間の設定例を示す図である。

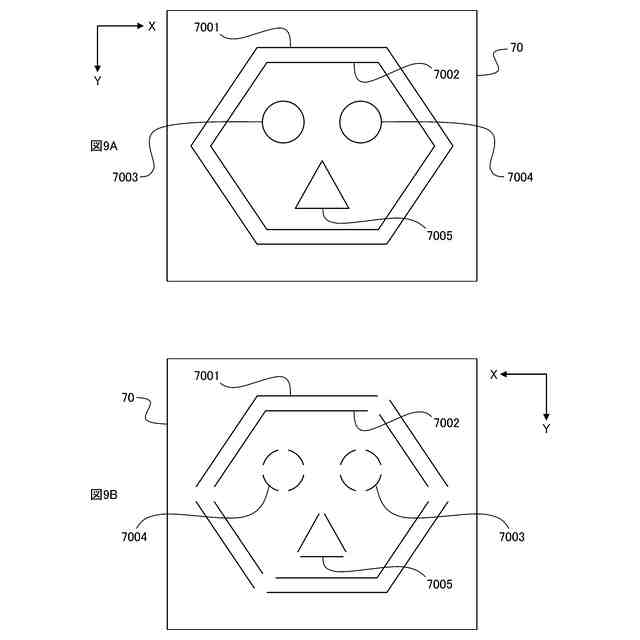

図９Ａ及び図９Ｂは、切断処理後の被カット媒体を例示する図である。
図１０Ａ及び図１０Ｂは、半抜き区間に設定する位置の決め方の別の例を説明する図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、本発明の実施の形態を説明する。図中のＸ軸、Ｙ軸、及びＺ軸は、図示した被カット媒体等における平面や方向を定義する目的で示されている。Ｘ軸、Ｙ軸、及びＺ軸は、互いに直交し、右手系をなすものとする。以下の説明では、Ｘ軸に平行な方向、Ｙ軸に平行な方向、及びＺ軸に平行な方向を、それぞれ、Ｘ方向、Ｙ方向、及びＺ方向と称する。また、Ｘ方向、Ｙ方向、及びＺ方向の各方向は、図示されるＸ軸、Ｙ軸、及びＺ軸の矢印（正負）の方向と関連付ける場合には「正側」又は「負側」が付される。
【００１０】
図１～図３に例示したシートカット装置１は、カット台紙搬送機構２と、カッター３と、カッター駆動機構４と、制御装置５と、を含む。カット台紙搬送機構２は、制御装置５からの制御信号に従い、被カット媒体７を載置するカット台紙６を第１の方向（Ｙ方向）に搬送する機構である。被カット媒体７は、特定の材料のものに限定されないシート状の媒体である。被カット媒体７は、例えば、粘着剤６０によりカット台紙６に固定された状態で搬送される。カッター駆動機構４は、カット台紙６に載置された被カット媒体７を切断するカッター３の位置を変更させる機構であり、走査方向駆動機構４０１と、高さ方向駆動機構４０２とを含む。走査方向駆動機構４０１は、カット台紙６の被カット媒体７を載置する面６０１において第１の方向と直交する第２の方向（Ｘ方向）に沿ってカッター３の位置を変更させる機構である。高さ方向駆動機構４０２は、カッター３のカット台紙６の面６０１からの距離を変更させる機構である。制御装置５は、カット台紙搬送機構２、及びカッター駆動機構４の動作を制御する。制御装置５は、カメラ８で撮像した、被カット媒体７から切り出すパーツがデザインされたデザイン画９の画像を取得し、取得した画像に基づいてカット台紙搬送機構２、及びカッター駆動機構４の動作を制御する制御データ（カットデータ）を作成することができる。制御データに基づいてカット台紙搬送機構２によりカット台紙６を搬送しながらカッター駆動機構４によりカッター３を駆動させて被カット媒体７を切断することにより、デザイン画９のパーツ毎に切り分けられた被カット媒体７０が得られる。以下の説明では、カッター３による切断処理が完了する前の被カット媒体７をカット完了前媒体７と称し、完了後の被カット媒体７０をカット完了後媒体７０と称する。
