公開番号2025146701
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025026801
出願日2025-02-21
発明の名称着色硬化性樹脂組成物、カラーフィルタ及び表示装置
出願人住友化学株式会社
代理人弁理士法人アスフィ国際特許事務所
主分類G03F 7/031 20060101AFI20250926BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】プリベーク温度が低い場合や、現像時間が長引く場合であっても、良好なパターン形状を形成できるというパターン成形性、耐光性、及び耐溶剤性の少なくとも1つが高められたカラーフィルタを形成可能な着色硬化性樹脂組成物の提供を課題とする。
【解決手段】本発明の着色硬化性樹脂組成物は、着色剤、樹脂、重合性化合物及び重合開始剤を含有し、前記着色剤の含有率が、着色硬化性樹脂組成物の固形分の総量中、10～60質量%であり、前記重合開始剤が、式(X)で表される化合物を含むことを特徴とする。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025146701000017.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">44</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">95</com:WidthMeasure> </com:Image> [式(X)中、R¹、R²及びR³は、各々独立に、炭素数1～17のアルキル基を表し、Arは、炭素数4又は5の2価の複素環基を表し、nは、0又は1を表す。]
【選択図】なし
特許請求の範囲【請求項１】
着色剤、樹脂、重合性化合物及び重合開始剤を含有する着色硬化性樹脂組成物であって、
前記着色剤の含有率が、着色硬化性樹脂組成物の固形分の総量中、１０～６０質量％であり、
前記重合開始剤が、式（Ｘ）で表される化合物を含む、着色硬化性樹脂組成物。
TIFF
2025146701000016.tif
44
95
［式（Ｘ）中、
Ｒ
1
、Ｒ
2
及びＲ
3
は、各々独立に、炭素数１～１７のアルキル基を表し、
Ａｒは、炭素数４又は５の２価の複素環基を表し、
ｎは、０又は１を表す。］
続きを表示（約 170 文字）【請求項２】
前記式（Ｘ）で表される化合物の含有量が、前記着色剤１００質量部に対して、０．１～５０質量部である、請求項１に記載の着色硬化性樹脂組成物。
【請求項３】
請求項１又は２に記載の着色硬化性樹脂組成物から形成されるカラーフィルタ。
【請求項４】
請求項３に記載のカラーフィルタを含む表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、着色硬化性樹脂組成物、カラーフィルタ及び表示装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
ＯＬＥＤ（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）等を用いた有機ＥＬ（Ｅｌｅｃｔｒｏ－Ｌｕｍｉｎｅｓｃｅｎｃｅ）表示装置は、バックライトを必要としないため、液晶表示装置等に比べて軽量化や薄型化が可能であり、速い応答速度や高いコントラストという高画質化が実現でき、省電力で、折り曲げも可能であるため、携帯電話機、携帯情報端末、テレビ等の様々な分野で採用されている。
【０００３】
有機ＥＬ表示装置に使用されるカラーフィルタは、着色剤、樹脂、重合性化合物、及び重合開始剤を含む着色硬化性樹脂組成物を基板に塗布し、加熱乾燥（プリベーク）することにより溶剤等の揮発成分を除去して乾燥させ、平滑な着色組成物層を得た後、フォトマスクを介して露光して、現像し、加熱（ポストベーク）する方法等によって、所望のパターンを形成することで製造できる。前記着色硬化性樹脂組成物のための重合開始剤としては、例えば、下記式（Ｚ）で表される化合物が知られており（特許文献１）、該化合物を含む着色硬化性樹脂組成物は、具体的には１００℃でプリベークした後、フォトマスクを介して露光硬化し、６０秒かけて現像することでカラーフィルタにされている。
【０００４】
TIFF
2025146701000001.tif
41
93
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１５３２７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
有機ＥＬ表示装置に用いられる有機発光層の耐熱性は一般的に低いため、有機ＥＬ表示装置に用いるカラーフィルタを形成するにあたって、より低い温度でのパターン形成を行うことが求められる場合がある。また現像残渣解消のため、現像時間が長くなることがある。しかし、特許文献１に記載の着色硬化性樹脂組成物は、より低いプリベーク温度や長い現像時間は適用されていない。本発明者らが検討したところ、プリベーク温度を下げたり、現像時間を長くしたりすると、パターン形状が悪化する（例えば、逆テーパ形状となる）懸念があることが分かった。またカラーフィルタには、耐光性の向上や耐溶剤性の向上が求められる場合もある。
そこで本発明は、プリベーク温度が低い場合や、現像時間が長引く場合であっても、良好なパターン形状を形成できるというパターン成形性、耐光性、及び耐溶剤性の少なくとも１つが高められたカラーフィルタを形成可能な着色硬化性樹脂組成物の提供を課題とする。
【課題を解決するための手段】
【０００７】
本発明の要旨は以下の通りである。
[１] 着色剤、樹脂、重合性化合物及び重合開始剤を含有する着色硬化性樹脂組成物であって、
前記着色剤の含有率が、着色硬化性樹脂組成物の固形分の総量中、１０～６０質量％であり、

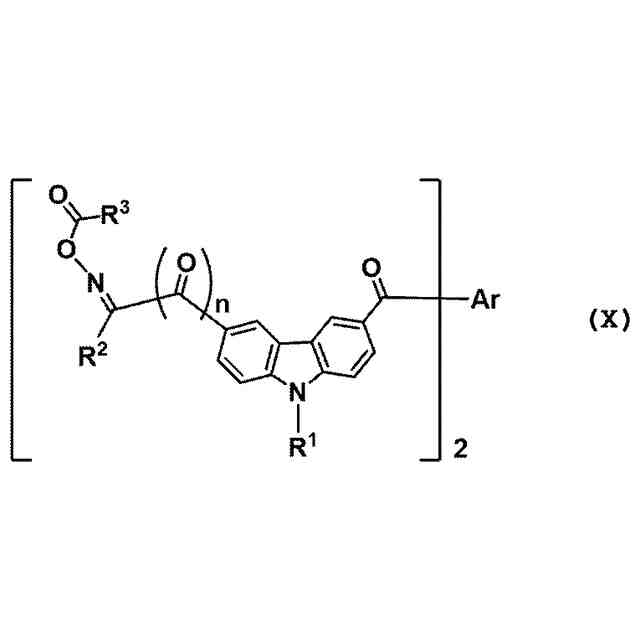

前記重合開始剤が、式（Ｘ）で表される化合物を含む、着色硬化性樹脂組成物。
TIFF
2025146701000002.tif
44
95
［式（Ｘ）中、
Ｒ
1
、Ｒ
2
及びＲ
3
は、各々独立に、炭素数１～１７のアルキル基を表し、
Ａｒは、炭素数４又は５の２価の複素環基を表し、
ｎは、０又は１を表す。］
［２］前記式（Ｘ）で表される化合物の含有量が、前記着色剤１００質量部に対して、０．１～５０質量部である、［１］に記載の着色硬化性樹脂組成物。
［３］［１］又は［２］に記載の着色硬化性樹脂組成物から形成されるカラーフィルタ。
［４］［３］に記載のカラーフィルタを含む表示装置。
【発明の効果】
【０００８】
本発明の着色硬化性樹脂組成物によれば、プリベーク温度が低い場合や、現像時間が長引く場合であっても、パターン形状が良好になるというパターン成形性、得られるカラーフィルタの耐光性、及び得られるカラーフィルタの耐溶剤性の少なくとも１つを高めることができる。また好ましくは、本発明の着色硬化性樹脂組成物によれば、得られるカラーフィルタの耐溶剤性を高めることができ、より好ましくは得られるカラーフィルタの耐溶剤性及び耐光性を高めることができ、さらに好ましくは得られるカラーフィルタの耐溶剤性及び耐光性に加えて、パターン成形性を高めることができる。また本発明の着色硬化性樹脂組成物によれば、パターン成形性及び得られるカラーフィルタの耐光性を高めることができる点においても好ましい。
【図面の簡単な説明】
【０００９】
図１は、着色パターンの断面形状を説明する概略図である。
【発明を実施するための形態】
【００１０】
＜＜着色硬化性樹脂組成物＞＞
本発明の着色硬化性樹脂組成物は、所定量の着色剤（以下、着色剤（Ａ）という場合がある）、樹脂（以下、樹脂（Ｂ）という場合がある）、重合性化合物（以下、重合性化合物（Ｃ）という場合がある）、及び式（Ｘ）で表される化合物を含む重合開始剤（以下、重合開始剤（Ｄ）という場合がある）を含有する。
本発明の着色硬化性樹脂組成物は、さらに溶剤（以下、溶剤（Ｅ）という場合がある）を含んでいてもよい。
本発明の着色硬化性樹脂組成物は、さらに重合開始助剤（以下、重合開始助剤（Ｄ１）という場合がある）を含んでいてもよい。
本発明の着色硬化性樹脂組成物は、さらにレベリング剤（以下、レベリング剤（Ｆ）という場合がある）を含んでいてもよい。
本明細書において、各成分は、特に断りのない限り、単独で又は複数種を組合せて使用することができる。
（【００１１】以降は省略されています）
