発明の名称光学積層体及びその製造方法
出願人住友化学株式会社
代理人弁理士法人深見特許事務所
主分類G02B 5/30 20060101AFI20250909BHJP(光学)
要約【課題】光学特性に優れ、かつ、製造工程を簡素化でき、薄型化を実現できる光学積層体を提供する。
【解決手段】光学積層体は、液晶偏光子、第1保護層、及び光吸収異方性層がこの順に積層されている。液晶偏光子は、重合性液晶化合物の重合体及び二色性色素を含み、かつ、液晶偏光子の平面に対して水平方向に吸収軸を有する。光吸収異方性層は、重合性液晶化合物の重合体及び二色性色素を含み、式(1)～(3)の関係を満たす。水平配向層と液晶偏光子とは直接接している。液晶偏光子と第1保護層とは直接接している。第1保護層と光吸収異方性層とは直接接している、又は、第1保護層と光吸収異方性層との間に垂直配向層のみを有している。
Az>(Ax+Ay)/2 (1)
0.001≦Ax≦0.1 (2)
Ax(z=60°)/Ax≧5 (3)
【選択図】図1
特許請求の範囲【請求項１】
水平配向層、液晶偏光子、第１保護層、及び光吸収異方性層がこの順に積層された光学積層体であって、
前記液晶偏光子は、重合性液晶化合物の重合体及び二色性色素を含み、かつ、前記液晶偏光子の平面に対して水平方向に吸収軸を有し、
前記光吸収異方性層は、重合性液晶化合物の重合体及び二色性色素を含み、かつ、下記式（１）～（３）の関係を満たし、
前記水平配向層と前記液晶偏光子とは直接接しており、
前記液晶偏光子と前記第１保護層とは直接接しており、
前記第１保護層と前記光吸収異方性層とは直接接している、又は、前記第１保護層と前記光吸収異方性層との間に垂直配向層のみを有している、光学積層体。
Ａｚ＞（Ａｘ＋Ａｙ）／２（１）
０．００１≦Ａｘ≦０．１（２）
Ａｘ（ｚ＝６０°）／Ａｘ≧５（３）
［式（１）～（３）中、
Ａｘ、Ａｙ、及びＡｚは、前記光吸収異方性層の波長３８０ｎｍ以上７８０ｎｍ以下の範囲における吸収極大波長の吸光度であって、それぞれｘ軸方向、ｙ軸方向、及びｚ軸方向に振動する直線偏光の吸光度を表す。
Ａｘ（ｚ＝６０°）は、前記ｙ軸を回転軸として前記光吸収異方性層を６０°回転させたときの波長３８０ｎｍ以上７８０ｎｍ以下の範囲における吸収極大波長の吸光度であって、前記ｘ軸方向に振動する直線偏光の吸光度を表す。
ここで、前記ｘ軸は、前記光吸収異方性層の面内の任意の一方向であり、
前記ｙ軸は、前記光吸収異方性層の面内において前記ｘ軸に直交する方向であり、
前記ｚ軸は、前記ｘ軸及び前記ｙ軸に直交する方向である。］
続きを表示（約 1,200 文字）【請求項２】
さらに、前記水平配向層の前記液晶偏光子側とは反対側に基材層を有し、
前記基材層と前記水平配向層とは直接接している、又は、前記基材層と前記水平配向層との間に第２保護層のみを有している、請求項１に記載の光学積層体。
【請求項３】
前記基材層と前記水平配向層とが直接接している場合の、前記基材層と前記水平配向層との間の剥離力、又は、前記第２保護層のみを有する場合の、前記基材層と前記第２保護層との間の剥離力を、Ｆ０とするとき、
剥離力Ｆ０は、０．２０Ｎ／２５ｍｍ以下である、請求項２に記載の光学積層体。
【請求項４】
前記水平配向層と前記液晶偏光子との間の剥離力をＦ１とし、
前記液晶偏光子と前記第１保護層との間の剥離力をＦ２とし、
前記第１保護層と前記光吸収異方性層との間の剥離力をＦ３とするとき、
剥離力Ｆ１～Ｆ３は、いずれも剥離力Ｆ０よりも大きく、かつ、それぞれ独立に０．３Ｎ／２５ｍｍ超である、請求項３に記載の光学積層体。
【請求項５】
さらに、前記光吸収異方性層の前記第１保護層側とは反対側に、第３保護層を有し、
前記光吸収異方性層と前記第３保護層とは直接接している、請求項４に記載の光学積層体。
【請求項６】
前記光吸収異方性層と前記第３保護層との間の剥離力をＦ４とするとき、剥離力Ｆ４は、剥離力Ｆ０よりも大きく、かつ、０．３Ｎ／２５ｍｍ超である、請求項５に記載の光学積層体。
【請求項７】
前記基材層と前記水平配向層との間に前記第２保護層のみを有し、
前記第２保護層と前記水平配向層との間の剥離力をＦ５とするとき、剥離力Ｆ５は、剥離力Ｆ０よりも大きく、かつ、０．３Ｎ／２５ｍｍ超である、請求項３に記載の光学積層体。
【請求項８】
さらに、前記水平配向層の前記液晶偏光子側とは反対側に、第１粘接着剤層を介して積層された第１液晶位相差層を有し、
前記第１液晶位相差層は、前記第１液晶位相差層の平面に対して水平方向に配向した重合性液晶化合物の重合体を含む、請求項１～７のいずれか１項に記載の光学積層体。
【請求項９】
さらに、前記水平配向層の前記液晶偏光子側とは反対側に、第２粘接着剤層を介して積層された第２液晶位相差層を有し、
前記第２液晶位相差層は、第２液晶位相差層の平面に対して垂直方向に配向した重合性液晶化合物の重合体を含む、請求項８に記載の光学積層体。
【請求項１０】
前記液晶偏光子に含まれる二色性色素は、アゾ色素であり、
前記光吸収異方性層に含まれる二色性色素は、アゾ色素である、請求項１～７のいずれか１項に記載の光学積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光学積層体及びその製造方法に関する。
続きを表示（約 3,900 文字）【背景技術】
【０００２】
二色性色素及び重合性液晶化合物が垂直方向に配向した光吸収異方性膜の両面に拡散防止層を積層した光吸収異方性板が知られている（例えば、特許文献１）。二色性色素及び重合性液晶化合物が水平配向した偏光膜を有する偏光板と、位相差層とを積層した円偏光板も知られている（例えば、特許文献２）。
【先行技術文献】
【特許文献】
【０００３】
特許第７０５９４０９号公報
特開２０２０－１３４９３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
光吸収異方性膜、偏光膜、及び、これらの膜に貼合される他の層を薄型化すると、これらの膜又は層の取扱い性が低下するが、円偏光板のさらなる薄型化も求められている。
【０００５】
本発明は、光学特性に優れ、かつ、製造工程を簡素化でき、薄型化を実現できる光学積層体及びその製造方法の提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明は、以下の光学積層体、及び、光学積層体の製造方法を提供する。
〔１〕水平配向層、液晶偏光子、第１保護層、及び光吸収異方性層がこの順に積層された光学積層体であって、
前記液晶偏光子は、重合性液晶化合物の重合体及び二色性色素を含み、かつ、前記液晶偏光子の平面に対して水平方向に吸収軸を有し、
前記光吸収異方性層は、重合性液晶化合物の重合体及び二色性色素を含み、かつ、下記式（１）～（３）の関係を満たし、
前記水平配向層と前記液晶偏光子とは直接接しており、
前記液晶偏光子と前記第１保護層とは直接接しており、
前記第１保護層と前記光吸収異方性層とは直接接している、又は、前記第１保護層と前記光吸収異方性層との間に垂直配向層のみを有している、光学積層体。
Ａｚ＞（Ａｘ＋Ａｙ）／２（１）
０．００１≦Ａｘ≦０．１（２）
Ａｘ（ｚ＝６０°）／Ａｘ≧５（３）
［式（１）～（３）中、
Ａｘ、Ａｙ、及びＡｚは、前記光吸収異方性層の波長３８０ｎｍ以上７８０ｎｍ以下の範囲における吸収極大波長の吸光度であって、それぞれｘ軸方向、ｙ軸方向、及びｚ軸方向に振動する直線偏光の吸光度を表す。
Ａｘ（ｚ＝６０°）は、前記ｙ軸を回転軸として前記光吸収異方性層を６０°回転させたときの波長３８０ｎｍ以上７８０ｎｍ以下の範囲における吸収極大波長の吸光度であって、前記ｘ軸方向に振動する直線偏光の吸光度を表す。
ここで、前記ｘ軸は、前記光吸収異方性層の面内の任意の一方向であり、
前記ｙ軸は、前記光吸収異方性層の面内において前記ｘ軸に直交する方向であり、
前記ｚ軸は、前記ｘ軸及び前記ｙ軸に直交する方向である。］
〔２〕さらに、前記水平配向層の前記液晶偏光子側とは反対側に基材層を有し、
前記基材層と前記水平配向層とは直接接している、又は、前記基材層と前記水平配向層との間に第２保護層のみを有している、〔１〕に記載の光学積層体。
〔３〕前記基材層と前記水平配向層とが直接接している場合の、前記基材層と前記水平配向層との間の剥離力、又は、前記第２保護層のみを有する場合の、前記基材層と前記第２保護層との間の剥離力を、Ｆ０とするとき、
剥離力Ｆ０は、０．２０Ｎ／２５ｍｍ以下である、〔２〕に記載の光学積層体。
〔４〕前記水平配向層と前記液晶偏光子との間の剥離力をＦ１とし、
前記液晶偏光子と前記第１保護層との間の剥離力をＦ２とし、
前記第１保護層と前記光吸収異方性層との間の剥離力をＦ３とするとき、
剥離力Ｆ１～Ｆ３は、いずれも剥離力Ｆ０よりも大きく、かつ、それぞれ独立に０．３Ｎ／２５ｍｍ超である、〔３〕に記載の光学積層体。
〔５〕さらに、前記光吸収異方性層の前記第１保護層側とは反対側に、第３保護層を有し、
前記光吸収異方性層と前記第３保護層とは直接接している、〔３〕又は〔４〕に記載の光学積層体。
〔６〕前記光吸収異方性層と前記第３保護層との間の剥離力をＦ４とするとき、剥離力Ｆ４は、剥離力Ｆ０よりも大きく、かつ、０．３Ｎ／２５ｍｍ超である、〔５〕に記載の光学積層体。
〔７〕さらに、前記水平配向層の前記液晶偏光子側とは反対側に基材層を有し、
前記基材層と前記水平配向層との間に前記第２保護層のみを有し、
前記第２保護層と前記水平配向層との間の剥離力をＦ５とするとき、剥離力Ｆ５は、剥離力Ｆ０よりも大きく、かつ、０．３Ｎ／２５ｍｍ超である、〔３〕～〔６〕のいずれかに記載の光学積層体。
〔８〕さらに、前記水平配向層の前記液晶偏光子側とは反対側に、第１粘接着剤層を介して積層された第１液晶位相差層を有し、
前記第１液晶位相差層は、前記第１液晶位相差層の平面に対して水平方向に配向した重合性液晶化合物の重合体を含む、〔１〕～〔７〕のいずれか１項に記載の光学積層体。
〔９〕さらに、前記水平配向層の前記液晶偏光子側とは反対側に、第２粘接着剤層を介して積層された第２液晶位相差層を有し、
前記第２液晶位相差層は、第２液晶位相差層の平面に対して垂直方向に配向した重合性液晶化合物の重合体を含む、〔８〕に記載の光学積層体。
〔１０〕前記液晶偏光子に含まれる二色性色素は、アゾ色素であり、
前記光吸収異方性層に含まれる二色性色素は、アゾ色素である、〔１〕～〔９〕のいずれかに記載の光学積層体。
〔１１〕水平配向層、液晶偏光子、第１保護層、及び光吸収異方性層がこの順に積層された光学積層体の製造方法であって、
前記液晶偏光子は、重合性液晶化合物の重合体及び二色性色素を含み、かつ、前記液晶偏光子の平面に対して水平方向に吸収軸を有し、
前記光吸収異方性層は、重合性液晶化合物の重合体及び二色性色素を含み、かつ、下記式（１）～（３）の関係を満たし、
基材層、前記水平配向層、及び前記液晶偏光子がこの順に積層され、かつ、前記水平配向層と前記液晶偏光子とが直接接している基材層付き液晶偏光子を準備する工程と、
前記基材層付き液晶偏光子の前記液晶偏光子上に、前記第１保護層を形成するための第１保護層形成用組成物を直接塗布し、前記第１保護層を形成する工程と、
前記第１保護層を形成する工程で形成した前記第１保護層上に、直接又は垂直配向層を介して、前記光吸収異方性層を形成する工程と、を含み、
前記光吸収異方性層を形成する工程は、下記［ａ１］又は［ａ２］：
［ａ１］前記第１保護層上に、前記光吸収異方性層を形成するための組成物であって重合性液晶化合物及び二色性色素を含む光吸収異方性層形成用組成物を直接塗布する工程、
［ａ２］前記第１保護層上に、前記垂直配向層を形成するための垂直配向層形成用組成物を直接塗布する工程、及び、前記垂直配向層上に、前記光吸収異方性層形成用組成物を直接塗布する工程、
を含む、光学積層体の製造方法。
Ａｚ＞（Ａｘ＋Ａｙ）／２（１）
０．００１≦Ａｘ≦０．１（２）
Ａｘ（ｚ＝６０°）／Ａｘ≧５（３）
［式（１）～（３）中、
【発明の効果】
【０００７】
本発明によれば、光学特性に優れる光学積層体を得ることができるとともに、光学積層体の製造工程を簡素化でき、光学積層体を薄型化することができる。
【図面の簡単な説明】
【０００８】

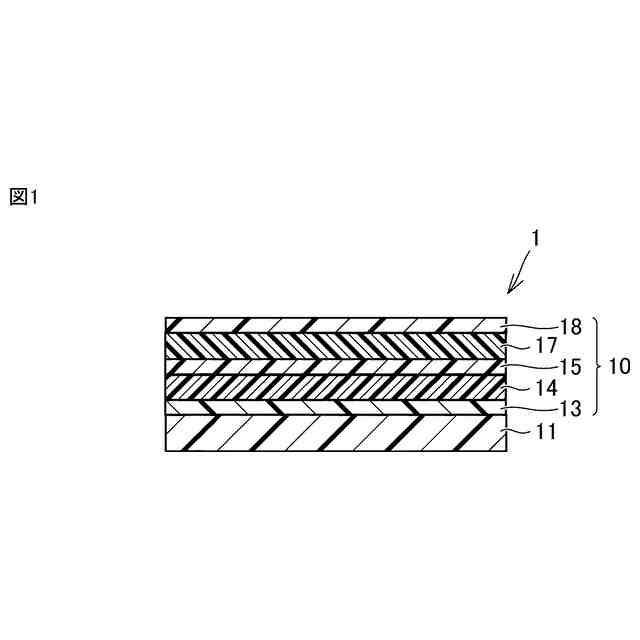

本発明の一実施形態に係る光学積層体を模式的に示す断面図である。
本発明の他の一実施形態に係る光学積層体を模式的に示す断面図である。
本発明のさらに他の一実施形態に係る光学積層体を模式的に示す断面図である。
本発明のさらに他の一実施形態に係る光学積層体を模式的に示す断面図である。
本発明の一実施形態に係る光学積層体の製造工程を模式的に示す断面図である。
本発明の他の一実施形態に係る光学積層体の製造工程を模式的に示す断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、光学積層体及びその製造方法の好ましい実施形態について説明する。本明細書において、「ｘ～ｙ」等の数値範囲は、特に断りのない限り上限値及び下限値をみ、「ｘ以上ｙ以下」の数値範囲を表す。
【００１０】
（光学積層体）
図１～図４は、本発明の一実施形態に係る光学積層体を模式的に示す断面図である。光学積層体１～４は、水平配向層１３、液晶偏光子１４、第１保護層１５、及び光吸収異方性層１７がこの順に積層されている。液晶偏光子１４は、重合性液晶化合物の重合体及び二色性色素を含み、かつ、液晶偏光子１４の平面に対して水平方向に吸収軸を有する。光吸収異方性層１７は、重合性液晶化合物の重合体及び二色性色素を含み、かつ、後述する式（１）～（３）の関係を満たす。

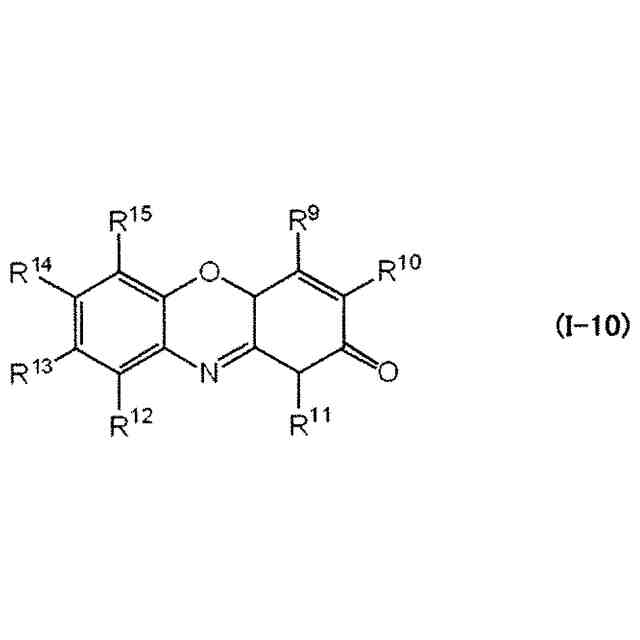

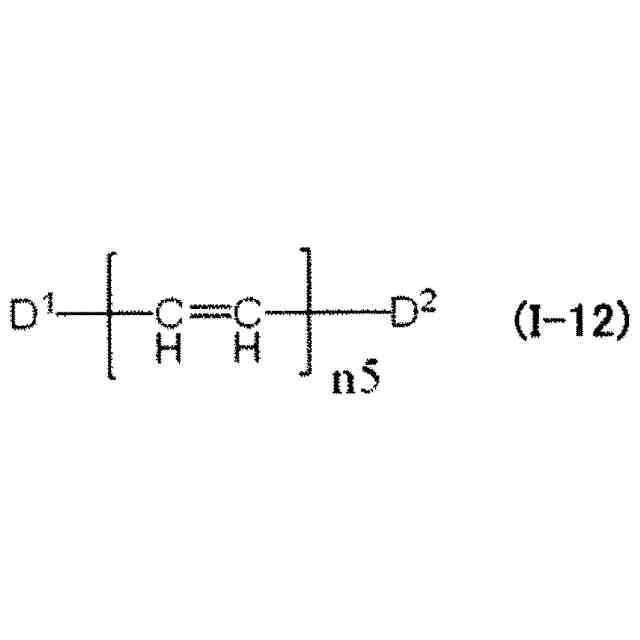

（【００１１】以降は省略されています）
