公開番号2025146593
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024146025
出願日2024-08-27
発明の名称調整装置、調整システム、制御方法、制御プログラム、および記録媒体
出願人株式会社小糸製作所
代理人
主分類B60Q 1/076 20060101AFI20250926BHJP(車両一般)
要約【課題】灯具の出射方向の調整精度を向上できる調整装置を提供する。
【解決手段】調整装置10は、灯具の出射光Lの出射方向OAを調整するための調整装置10であって、出射方向OAを指定位置へ向けて変位させるアクチュエータ30A、30Bと、出射方向OAの変位量βX、βYを、アクチュエータ30A、30Bの停止位置精度である第1精度よりも高い第2精度で検出できる検出部60と、アクチュエータ30A、30Bを制御する制御部80と、を備え、制御部80は、出射方向OAを第1精度以上、且つ、第2精度未満で指定位置へ向けて変位させる第1駆動86の後、第2精度以上で指定位置へ向けて変位させる第2駆動88によって制御を行う。
【選択図】図6
特許請求の範囲【請求項１】
灯具の出射光の出射方向を調整するための調整装置であって、
前記出射方向を指定位置へ向けて変位させるアクチュエータと、
前記出射方向の変位量を、前記アクチュエータの停止位置精度である第１精度よりも高い第２精度で検出できる検出部と、
前記アクチュエータを制御する制御部と、を備え、
前記制御部は、前記出射方向を前記第１精度以上、且つ、前記第２精度未満で前記指定位置へ向けて変位させる第１駆動の後、前記第２精度以上で前記指定位置へ向けて変位させる第２駆動によって制御を行う、調整装置。
続きを表示（約 1,300 文字）【請求項２】
前記検出部は、リング状をなすマグネットと、前記マグネットの回転角を検出するホールＩＣと、を備え、
前記アクチュエータは回転軸を中心に前記ランプを回動させることで前記ランプの出射方向を変化させ、
前記マグネットは前記回転軸の周囲に位置し、前記ランプの回動とともに回転する、請求項１に記載の調整装置。
【請求項３】
前記第１駆動の際に出射方向を指定位置へ向けて変位させる際の目標変位量と、前記第１駆動後における前記検出部の前記変位量との比率に基づき、前記アクチュエータの変位量を補正する請求項１に記載の調整装置。
【請求項４】
前記アクチュエータは、前記出射方向を回転駆動させる駆動部を収容する収容部を備え、
前記マグネットと前記ホールＩＣは、前記アクチュエータと別体とされ、前記収容部の外側に設けられている、請求項２に記載の調整装置。
【請求項５】
前記アクチュエータは、前記出射方向を回転駆動させる駆動部を収容する収容部を備え、
前記マグネットは、前記収容部内における回転軸の周囲に設けられ、前記ホールＩＣは、前記収容部内に設けられている、請求項２に記載の調整装置。
【請求項６】
前記出射光から前記出射方向を指定位置まで変位させる際の目標変位量を取得することが可能なテスターを備え、
前記制御部は、前記第２駆動の際に、前記検出部から取得した前記出射方向の変位量と、前記第１駆動後かつ前記第２駆動前に前記テスターから取得した前記目標量との比率に基づき、前記検出部の変位量を補正する請求項１または請求項２に記載の調整装置。
【請求項７】
前記アクチュエータは、前記出射方向を変位させるＤＣモータを備え、
前記制御部は、前記出射方向が前記指定位置に近づくにつれて前記ＤＣモータに印加される電圧を下げていく制御を行う、請求項１に記載の調整装置。
【請求項８】
前記制御部は、ＰＷＭ（ＰｕｌｓｅＷｉｄｔｈＭｏｄｕｌａｔｉｏｎ）信号を生成し、
前記ＤＣモータは、前記ＰＷＭ信号に基づき駆動される、請求項７に記載の調整装置。
【請求項９】
前記灯具は車両に搭載され、
前記ＤＣモータは車両のバッテリー電源により電源が供給され、
前記ＤＣモータと前記バッテリー電源との間には、前記ＤＣモータに一定のＤＣ電圧を供給する定電圧回路が設けられている、請求項７に記載の調整装置。
【請求項１０】
灯具の出射光の出射方向を調整するための調整システムであって、
前記出射方向を指定位置へ向けて変位させるアクチュエータと、
前記出射方向の変位量を、前記アクチュエータの停止位置精度である第１精度よりも高い第２精度で検出できる検出部と、
前記アクチュエータを制御する制御部と、を備え、
前記制御部は、前記出射方向を前記第１精度以上、且つ、前記第２精度未満で前記指定位置へ向けて変位させる第１駆動の後、前記第２精度以上で前記指定位置へ向けて変位させる第２駆動によって制御を行う、調整システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書によって開示される技術は、灯具の出射方向を調整する調整装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
車両用前照灯を車両に組み付ける際は、その出射光の出射方向を調整する作業（いわゆる「エーミング」）が必要となる。特許文献１には、光源ユニットの出射方向をアクチュエータにより変位させることで、出射方向を調整する前照灯エーミングシステムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５３３１８０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、一般的に前照灯の出射方向の向きの調整は高い精度が求められるが、アクチュエータの取付け誤差等により出射方向を変位させた際の停止位置に一定量の誤差が生じるため、出射方向の調整制度を向上させる必要がある。
【０００５】
本開示は、灯具の出射方向の調整精度を向上できる調整装置を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本明細書で開示される調整装置は、灯具の出射光の出射方向を調整するための調整装置であって、前記出射方向を指定位置へ向けて変位させるアクチュエータと、前記出射方向の変位量を、前記アクチュエータの停止位置精度である第１精度よりも高い第２精度で検出できる検出部と、前記アクチュエータを制御する制御部と、を備え、前記制御部は、前記出射方向を前記第１精度以上、且つ、前記第２精度未満で前記指定位置へ向けて変位させる第１駆動の後、前記第２精度以上で前記指定位置へ向けて変位させる第２駆動によって制御を行うこととされる。
【発明の効果】
【０００７】
本明細書によって開示される調整装置によれば、灯具の出射方向の調整精度を向上できる。
【図面の簡単な説明】
【０００８】

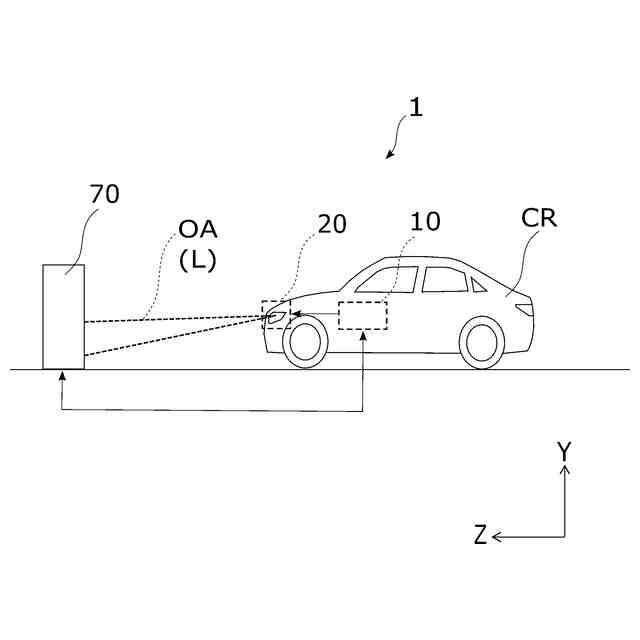

図１は、実施形態におけるエーミングシステムを示す図である。

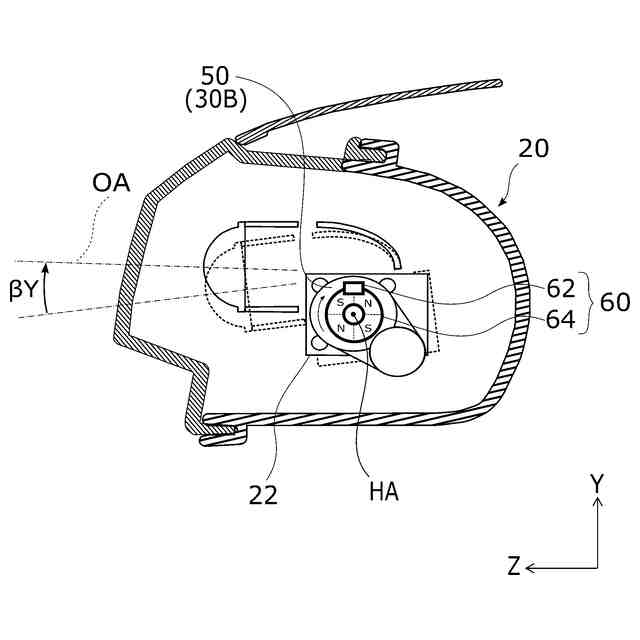

図２は、前照灯を左右方向から見た断面図である。

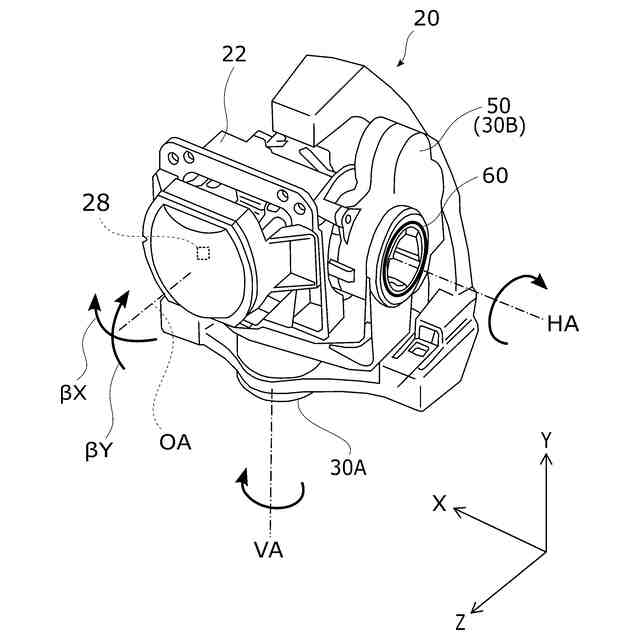

図３は、前照灯の斜視図である。

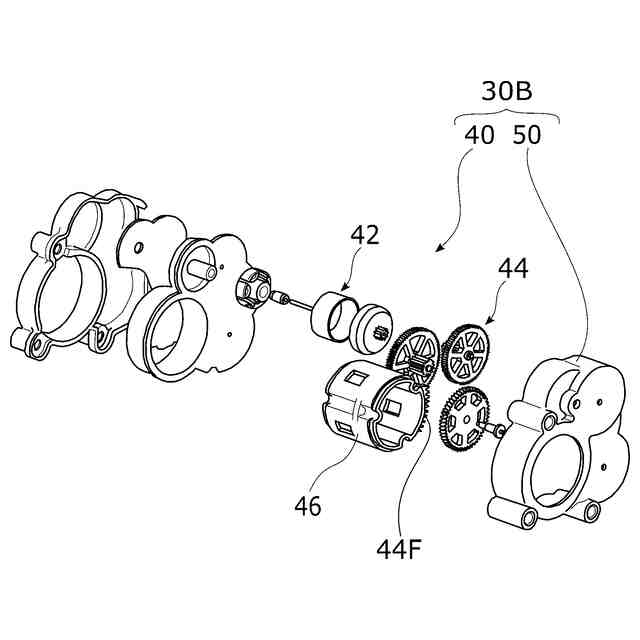

図４は、アクチュエータの分解斜視図である。

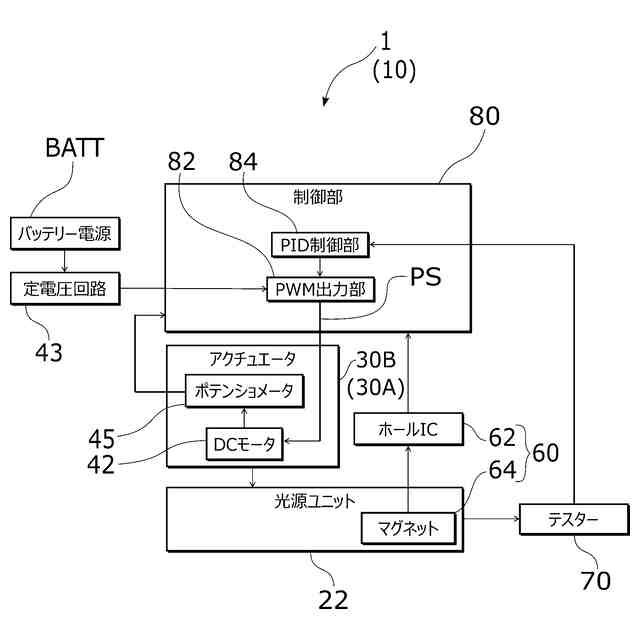

図５は、エーミングシステムのブロック図である。

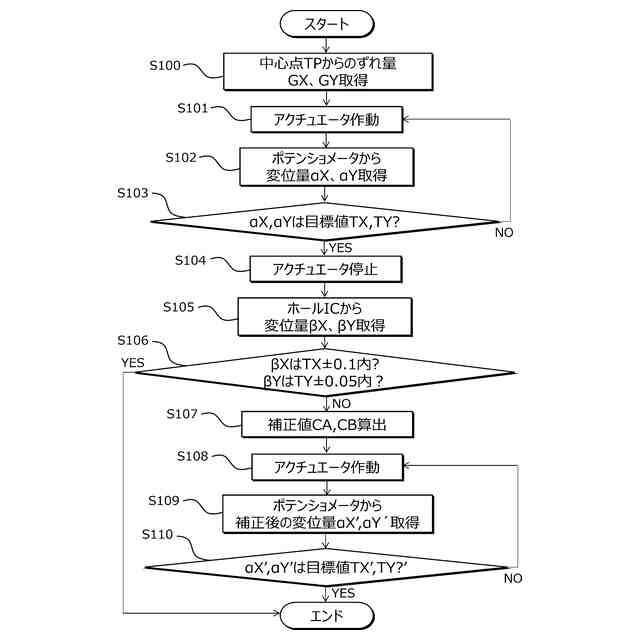

図６は、エーミングシステムの動作を表すフローチャートである。

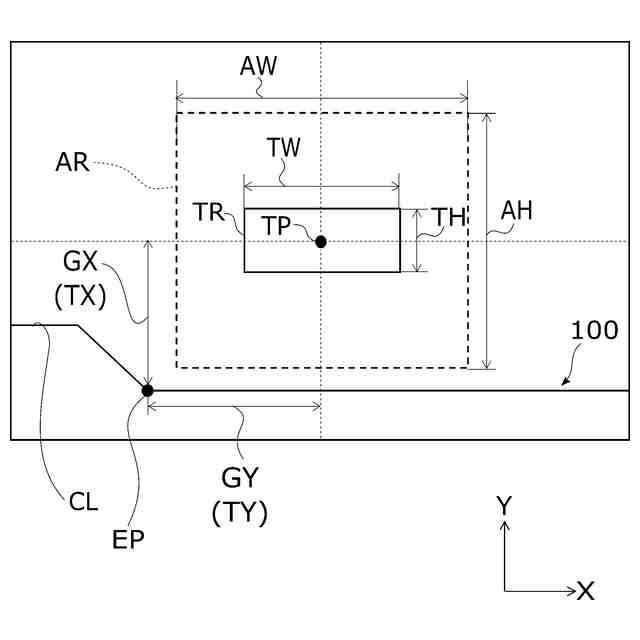

図７は、初期位置における配光パターンを表す図である。

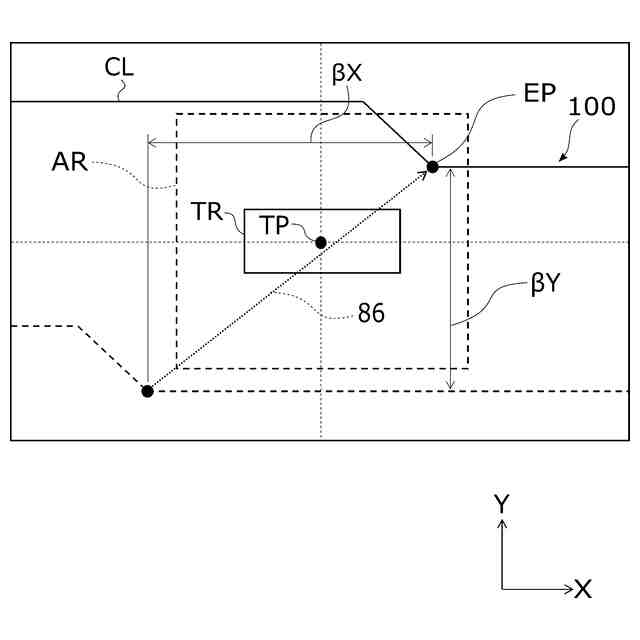

図８は、第１駆動後の配光パターンを表す図である。

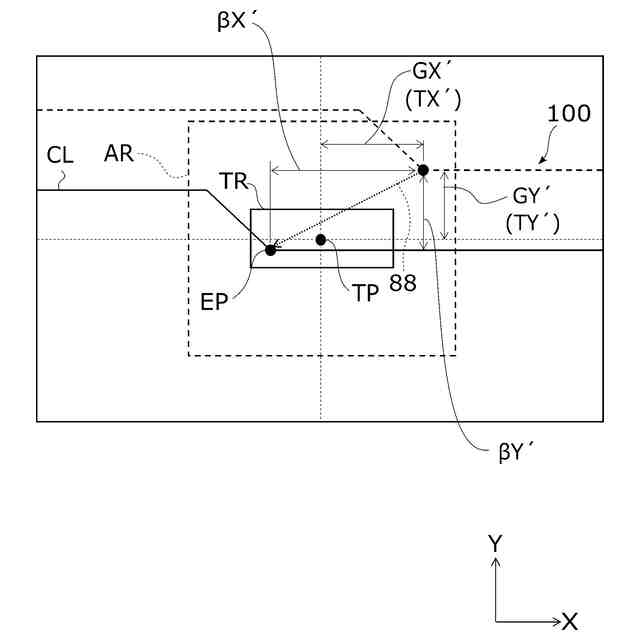

図９は、初期位置における配光パターンを表す図である。
図１０（ａ）は、バッテリー電源の出力電圧の変動を表す図であり、図１０（ｂ）は、定電圧回路の出力電圧を表す図である。
図１１（ａ）は、第１駆動時および第２駆動時の時間対目標位置のグラフであり、図１１（ｂ）は、ＤＣモータへの時間対平均印加電圧のグラフである。
図１２は、他の実施形態において、検出部をアクチュエータの収容部内に搭載した状態を表す図である。
【発明を実施するための形態】
【０００９】
＝＝＝＝＝本開示に係る実施形態の概要＝＝＝＝＝
最初に本開示の実施態様を列挙して説明する。
【００１０】
（１）本開示の調整装置は、灯具の出射光の出射方向を調整するための調整装置であって、前記出射方向を指定位置へ向けて変位させるアクチュエータと、前記出射方向の変位量を、前記アクチュエータの停止位置精度である第１精度よりも高い第２精度で検出できる検出部と、前記アクチュエータを制御する制御部と、を備え、前記制御部は、前記出射方向を前記第１精度以上、且つ、前記第２精度未満で前記指定位置へ向けて変位させる第１駆動の後、前記第２精度以上で前記指定位置へ向けて変位させる第２駆動によって制御を行う。
（【００１１】以降は省略されています）
