公開番号2025146229
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046898
出願日2024-03-22
発明の名称外装体
出願人YKK AP株式会社
代理人弁理士法人樹之下知的財産事務所
主分類E06B 5/00 20060101AFI20250926BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】優れた断熱性能を有する外装体を提供すること。
【解決手段】換気パネルユニット2は、室外側パネル41と、遮熱シート44と、室外側パネル41と遮熱シート44の間に室外側密閉空間S11が形成されるように、室外側パネル41と遮熱シート44を連結する連結部43と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
室外側パネルと、
遮熱シートと、
前記室外側パネルと前記遮熱シートの間に室外側密閉空間が形成されるように、前記室外側パネルと前記遮熱シートを連結する連結部と、を備える、外装体。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の外装体において、
前記遮熱シートとの間に室内側密閉空間が形成されるように、前記連結部に連結された室内側パネルを備える、外装体。
【請求項３】
請求項１または請求項２に記載の外装体において、
前記連結部は、前記室外側パネルの鉛直方向の両端部に連結された一対の横連結部と、水平方向の両側部に連結された一対の縦連結部と、を備え、
前記遮熱シートは、前記一対の横連結部と前記一対の縦連結部とのうち少なくとも一方の部分に、連結されている、外装体。
【請求項４】
請求項３に記載の外装体において、
前記少なくとも一方の部分には、前記室外側密閉空間の中央側に延出するシート取付片が設けられ、
前記遮熱シートは、室内側または室外側から取り付けられる固定具により前記シート取付片に固定されている、外装体。
【請求項５】
請求項２に記載の外装体において、
前記遮熱シートは、前記室外側パネルと前記室内側パネルとの間の空間における見込み方向の略中央に設けられている、外装体。
【請求項６】
請求項１に記載の外装体において、
前記室外側パネルは、遮光性を有する、外装体。
【請求項７】
請求項２に記載の外装体において、
前記室内側パネルは、遮光性を有する、外装体。
【請求項８】
請求項２に記載の外装体において、
前記室外側パネルは、室外側パネル本体と、前記室外側パネル本体における水平方向および鉛直方向のうち一方の方向に互いに離れた位置から室内側に延出する一対の室外側取付部と、を備え、
前記室内側パネルは、室内側パネル本体と、前記室内側パネル本体における前記一方の方向に互いに離れた位置から室外側に延出し、前記一対の室外側取付部にそれぞれ取り付けられる一対の室内側取付部と、を備え、
前記連結部は、前記室外側パネルと前記室内側パネルとにより水平方向および鉛直方向のうち他方の方向の両側に形成された開口を塞ぐ一対の塞ぎ部材を備え、
前記遮熱シートは、前記一対の室外側取付部と前記一対の塞ぎ部材とのうち少なくとも一方、または、前記一対の室内側取付部と前記一対の塞ぎ部材とのうち少なくとも一方に、固定されている、外装体。
【請求項９】
請求項８に記載の外装体において、
前記一対の室内側取付部は、絶縁材を挟んで前記一対の室外側取付部にそれぞれ取り付けられる、外装体。
【請求項１０】
請求項３に記載の外装体において、
前記一対の横連結部と前記一対の縦連結部とのうち少なくとも一方は、室内側連結部と、前記室内側連結部に絶縁材を挟んで取り付けられた室外側連結部と、を備える、外装体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、外装体
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、カーテンウォールなどに用いられる建築用パネルが知られている（例えば、特許文献１参照）。
特許文献１に記載の建築用パネルは、パネル枠体と、パネル枠体により囲まれる空間に配置されたハニカムコアと、ハニカムコアの表裏両面にそれぞれ一体化された金属製の表面板および裏面板と、を備える。建築用パネルは、取付金具を介して方立に取り付けられている。
特許文献１には、裏面板と方立取付面との間の空間部分に、補助パネルを組み込んでも良いことが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開平５－３１１７９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の上記補助パネルを組み込んだ構成では、十分な断熱効果を得られないおそれがある。
【０００５】
本発明の目的は、優れた断熱性能を有する外装体を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の外装体は、室外側パネルと、遮熱シートと、前記室外側パネルと前記遮熱シートの間に室外側密閉空間が形成されるように、前記室外側パネルと前記遮熱シートを連結する連結部と、を備える、ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、優れた断熱性能を有する外装体を提供できる。
【図面の簡単な説明】
【０００８】
本発明の第１，第２，第３の実施形態に係るカーテンウォールを室外から見た状態を示す姿図。

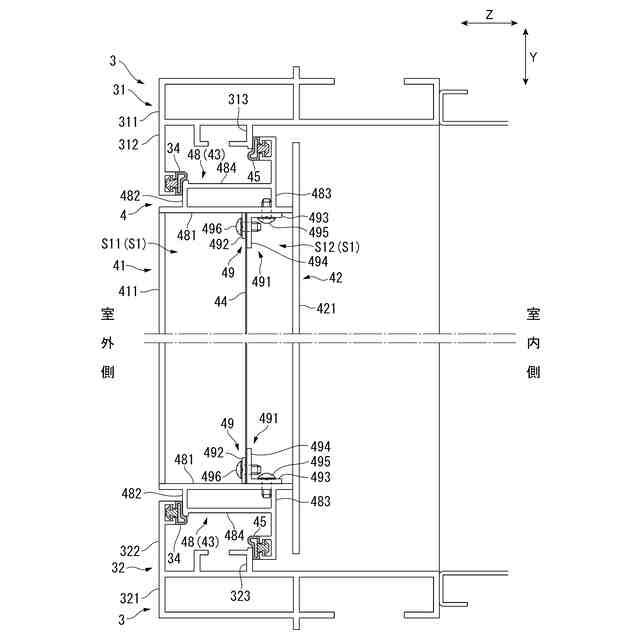

第１の実施形態に係る換気パネルユニットの縦断面図。
第１の実施形態に係る換気パネルユニットの横断面図。

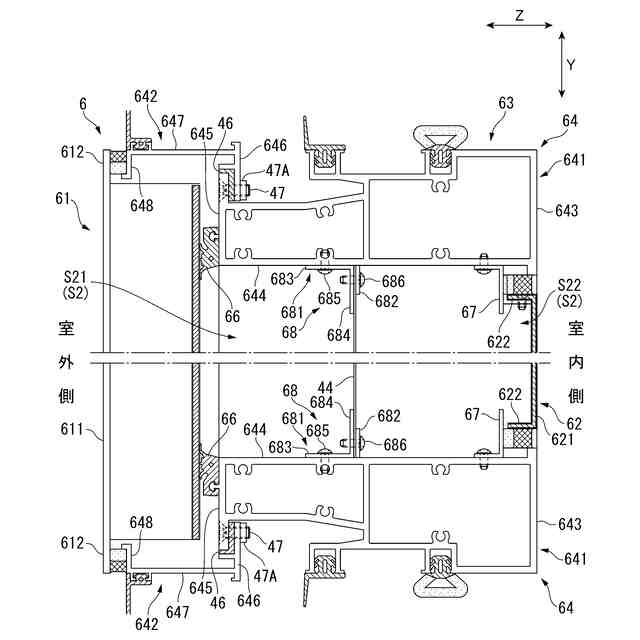

第２の実施形態に係るパネルユニットの縦断面図。
第２の実施形態に係るパネルユニットの横断面図。

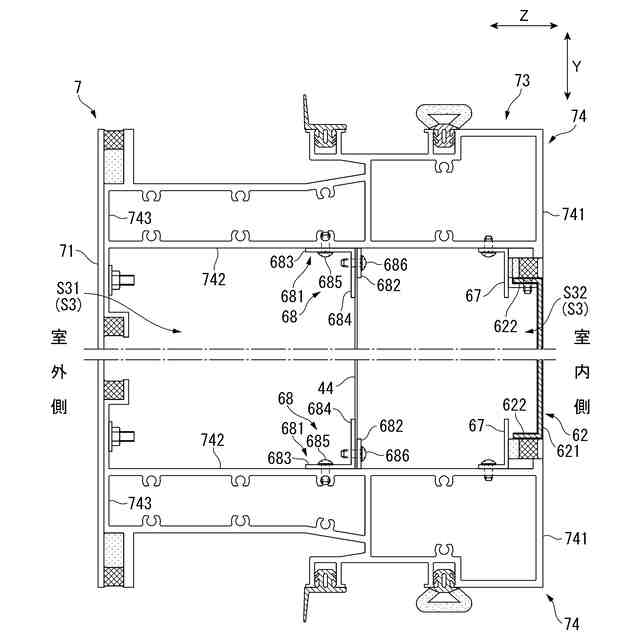

第３の実施形態に係るパネルユニットの縦断面図。

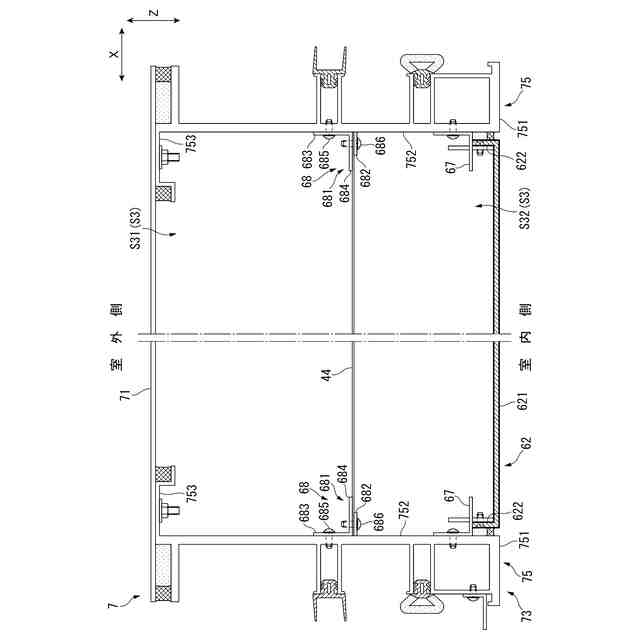

第３の実施形態に係るパネルユニットの横断面図。
【発明を実施するための形態】
【０００９】
［第１の実施形態］
以下、本発明の第１の実施形態を図面に基づいて説明する。
なお、図１に示すカーテンウォール１の左右方向をＸ軸方向とし、カーテンウォール１の上下方向をＹ軸方向とし、カーテンウォール１の室内外方向（見込み方向）をＺ軸方向とする。Ｘ，Ｙ，Ｚ軸方向は互いに直交する。
【００１０】
＜カーテンウォールの構成＞
まず、カーテンウォール１の構成について説明する。
カーテンウォール１は、建物の外壁面を構成する。カーテンウォール１は、Ｘ軸方向およびＹ軸方向において互いに隣り合うカーテンウォールユニット１０を備える。カーテンウォールユニット１０は、ガラスパネル部１１と、ガラスパネル部１１のＹ軸方向に隣接する外装体としての換気パネルユニット２と、ガラスパネル部１１の上側に位置する第１のスパンドレル部１２と、換気パネルユニット２の上側に位置する第２のスパンドレル部１３と、を備える。換気パネルユニット２は、室外から見たときに、Ｘ軸方向の寸法がＹ軸方向の寸法よりも短い縦長の長方形に形成されている。
（【００１１】以降は省略されています）
