公開番号2025143647
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024042979
出願日2024-03-19
発明の名称カーテンウォールユニット
出願人YKK AP株式会社
代理人弁理士法人武和国際特許事務所
主分類E04B 2/96 20060101AFI20250925BHJP(建築物)
要約【課題】押縁との間にパネル体を保持する縦枠の温度の低下を抑制しつつ、カーテンウォールユニットの荷重に対する強度を簡単に向上させる。
【解決手段】カーテンウォールユニット2は、パネル体2Aを室内側において保持する縦枠6と、パネル体2Aを室外側において保持する押縁20と、縦枠6との間に絶縁材80、81を介在させて縦枠6に装着され、押縁20が取り付けられたアタッチメント50と、アタッチメント50を縦枠6に連結して、アタッチメント50の縦枠6から離れる方向への移動を規制する連結部品70と、を備えている。
【選択図】図5
特許請求の範囲【請求項１】
パネル体を室内側において保持する縦枠と、
前記パネル体を室外側において保持する押縁と、
前記縦枠との間に絶縁材を介在させて前記縦枠に装着され、前記押縁が取り付けられたアタッチメントと、
前記アタッチメントを前記縦枠に連結して、前記アタッチメントの前記縦枠から離れる方向への移動を規制する連結部品と、
を備えたカーテンウォールユニット。
続きを表示（約 550 文字）【請求項２】
請求項１に記載されたカーテンウォールユニットにおいて、
前記連結部品を前記縦枠に固定した状態で、前記アタッチメントを前記縦枠に取り付ける取付具を備えたカーテンウォールユニット。
【請求項３】
請求項１又は２に記載されたカーテンウォールユニットにおいて、
前記アタッチメントは、前記縦枠の長手方向に互いに離隔して設けられた複数の前記連結部品により前記縦枠に連結されたカーテンウォールユニット。
【請求項４】
請求項１又は２に記載されたカーテンウォールユニットにおいて、
前記縦枠は、前記連結部品を受ける受け部を有し、
前記アタッチメントは、前記連結部品を介して前記縦枠に連結される連結部を有し、
前記連結部品は、前記受け部に係合して装着される装着部と、前記連結部に係合して前記連結部を拘束する拘束部と、を有するカーテンウォールユニット。
【請求項５】
請求項１又は２に記載されたカーテンウォールユニットにおいて、
前記パネル体よりも室外側に設けられた外装材と、
前記アタッチメントに取り付けられて、前記外装材を支持するブラケットと、
を備えたカーテンウォールユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、縦枠と押縁によりパネル体を保持するカーテンウォールユニットに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
カーテンウォールユニットでは、パネル体が枠体の開口部に配置されて、押縁が枠体の縦枠に取り付けられている。押縁は、パネル体の室外側に配置され、パネル体は、縦枠と押縁の間に保持される。このようなカーテンウォールユニットでは、押縁と縦枠の間で熱が伝達されて、外気の温度に応じて、縦枠の温度が押縁との伝熱により低下することがある。そこで、従来、縦枠に第１枠部と第２枠部を設けて、押縁を第２枠部に取り付けたカーテンウォールユニットが知られている（特許文献１参照）。
【０００３】
特許文献１に記載された従来のカーテンウォールユニットでは、第１枠部がパネル体の室内側でパネル体を保持し、絶縁材が第１枠部と第２枠部の間に設けられる。絶縁材により、第２枠部と第１枠部の間での熱の伝達が阻害されて、第１枠部の温度の低下が抑制される。ところが、従来のカーテンウォールユニットにおいて、パネル体に作用する荷重への更なる対処を図るためには、例えば、第２枠部を第１枠部に取り付けるボルトの数の増加や第２枠部の厚みの増加等を行う必要がある。これに対し、カーテンウォールユニットの製作性の観点からは、より簡単にカーテンウォールユニットの荷重に対する強度を向上させることが求められる。
【先行技術文献】
【特許文献】
【０００４】
特許第７３５８５７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、前記従来の問題に鑑みなされたもので、その目的は、押縁との間にパネル体を保持する縦枠の温度の低下を抑制しつつ、カーテンウォールユニットの荷重に対する強度を簡単に向上させることである。
【課題を解決するための手段】
【０００６】
本発明は、
パネル体を室内側において保持する縦枠と、
前記パネル体を室外側において保持する押縁と、
前記縦枠との間に絶縁材を介在させて前記縦枠に装着され、前記押縁が取り付けられたアタッチメントと、
前記アタッチメントを前記縦枠に連結して、前記アタッチメントの前記縦枠から離れる方向への移動を規制する連結部品と、
を備えたカーテンウォールユニットである。
【発明の効果】
【０００７】
本発明によれば、押縁との間にパネル体を保持する縦枠の温度の低下を抑制しつつ、カーテンウォールユニットの荷重に対する強度を簡単に向上させることができる。
【図面の簡単な説明】
【０００８】
本実施形態のカーテンウォールを示す正面図である。
本実施形態のカーテンウォールを示す縦断面図である。
本実施形態のカーテンウォールを示す横断面図である。

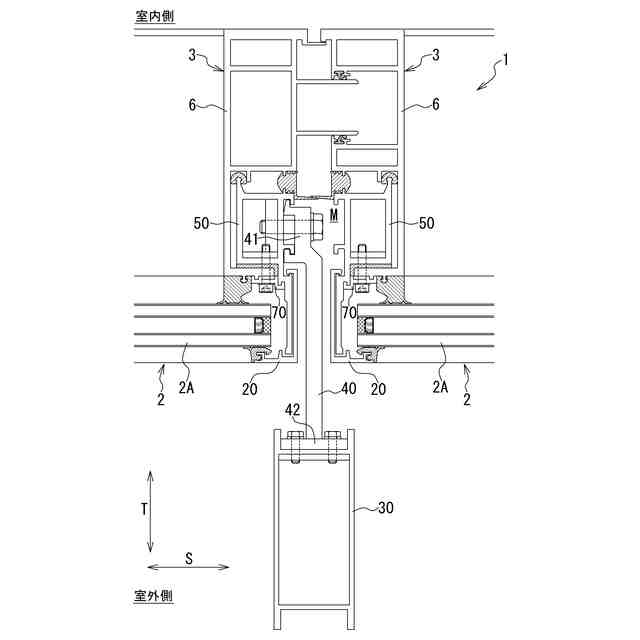

本実施形態の左右の２つのカーテンウォールユニットの互いに隣り合う箇所を示す横断面図である。

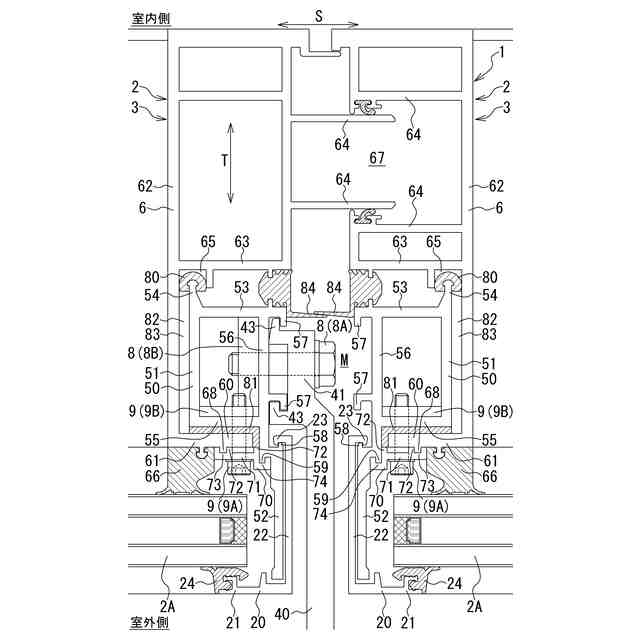

本実施形態の左右方向に隣り合うカーテンウォールユニットの縦枠側の部分を示す横断面図である。

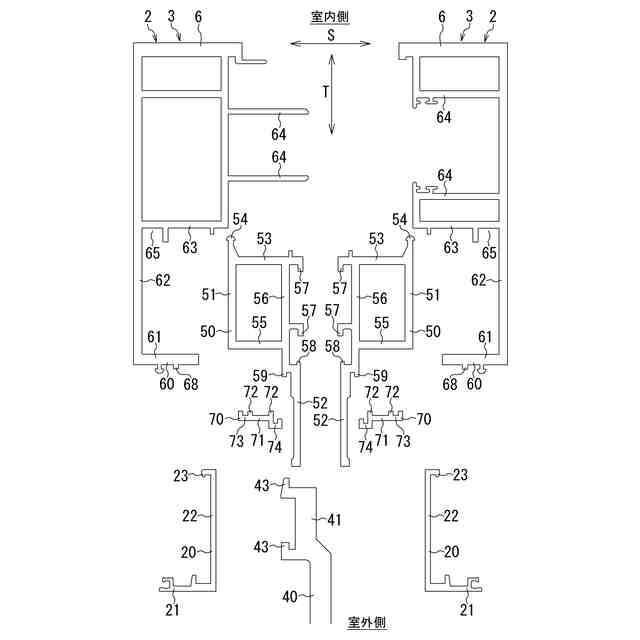

本実施形態の縦枠、押縁、ブラケット、アタッチメント、及び、連結部品を分解して示す横断面図である。
【発明を実施するための形態】
【０００９】
本発明のカーテンウォールユニットの一実施形態について、図面を参照して説明する。
本実施形態のカーテンウォールユニットは、建物のカーテンウォールに用いられて、建物の外壁に設けられる。複数のカーテンウォールユニットは、互いに組み合わされて、カーテンウォールの一部を構成する。カーテンウォールユニット及びカーテンウォールは、建物の外壁で、建物の室内（屋内）と室外（屋外）の間に設置されて、建物の外壁を形成する。
【００１０】

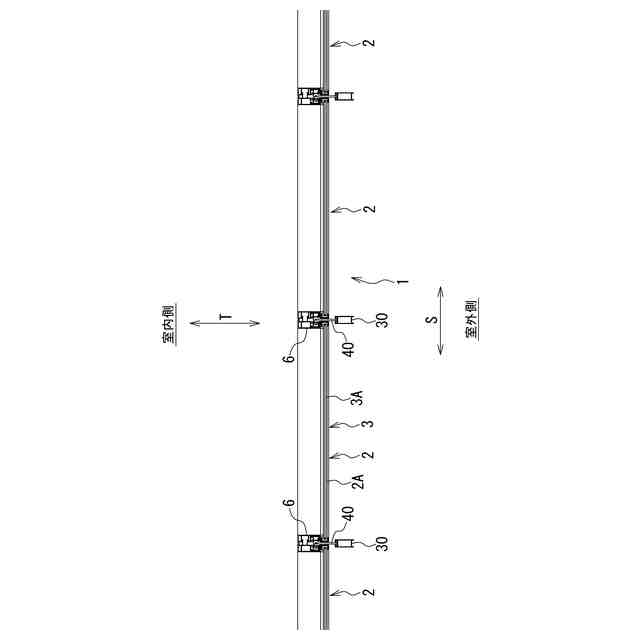

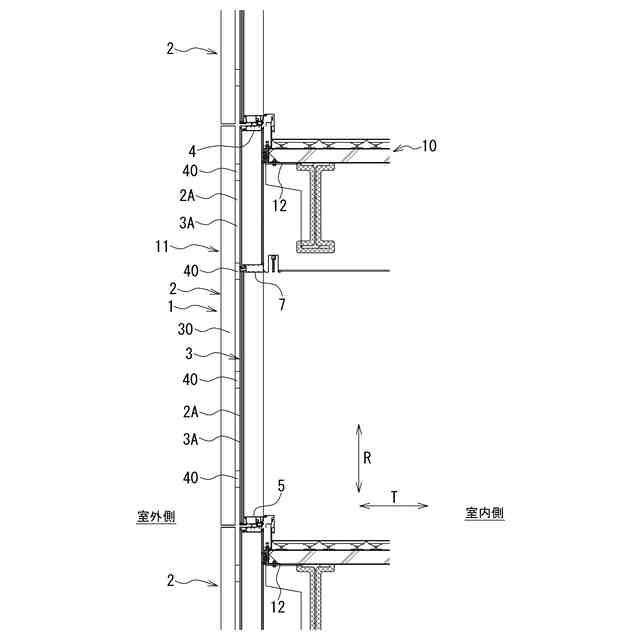

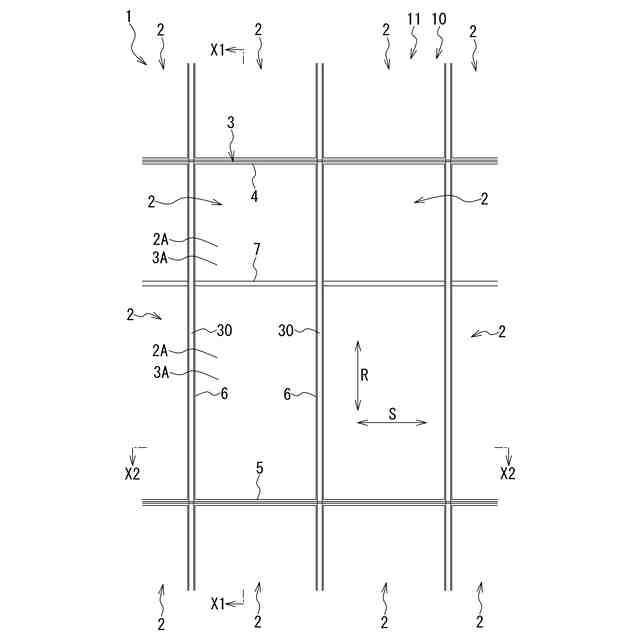

図１は、本実施形態のカーテンウォール１を示す正面図であり、建物１０に設置されたカーテンウォール１及びカーテンウォールユニット２を室外側からみて示している。図２は、本実施形態のカーテンウォール１を示す縦断面図であり、図１のＸ１－Ｘ１線で切断したカーテンウォール１と建物１０の一部を示している。図３は、本実施形態のカーテンウォール１を示す横断面図であり、図１のＸ２－Ｘ２線で切断したカーテンウォール１を示している。
（【００１１】以降は省略されています）
