公開番号2025145748
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046118
出願日2024-03-22
発明の名称液体吐出装置、印刷装置、液体吐出方法およびプログラム
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類B41J 2/01 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】強い気流による吐出の曲がりやばらつきに起因する画質の低下を防ぐことを目的とする。
【解決手段】複数のノズルからなるノズル列を複数配列して前記ノズルから液滴を選択的に媒体へ吐出する複数のヘッドと、前記ノズルからの液滴の吐出を制御する制御部と、を有し、隣接する第1のヘッドと第2のヘッドを前記ノズル列の列方向の端部にノズルオーバーラップ領域を設けて設置する液体吐出装置において、前記ノズルオーバーラップ領域において、前記制御部は、前記ノズル列の方向に着弾する複数の液滴を、前記第1のヘッドのノズルと前記第2のヘッドのノズルから吐出し、前記ノズル列と直交する方向に着弾する複数の液滴を、前記第1のヘッドのノズルのみ又は前記第2のヘッドのノズルのみから吐出し、液滴を吐出する吐出ノズルと液滴を吐出しない非吐出ノズルを選択するマスクパターンを、前記ノズル列と直交する方向に変化させる。
【選択図】図11
特許請求の範囲【請求項１】
複数のノズルからなるノズル列を複数配列して前記ノズルから液滴を選択的に媒体へ吐出する複数のヘッドと、前記ノズルからの液滴の吐出を制御する制御部と、を有し、隣接する第１のヘッドと第２のヘッドを前記ノズル列の列方向の端部にノズルオーバーラップ領域を設けて設置する液体吐出装置において、
前記ノズルオーバーラップ領域において、前記制御部は、
前記ノズル列の方向に着弾する複数の液滴を、前記第１のヘッドのノズルと前記第２のヘッドのノズルから吐出し、前記ノズル列と直交する方向に着弾する複数の液滴を、前記第１のヘッドのノズルのみ又は前記第２のヘッドのノズルのみから吐出し、
液滴を吐出する吐出ノズルと液滴を吐出しない非吐出ノズルを選択するマスクパターンを、前記ノズル列と直交する方向に変化させる、
液体吐出装置。
続きを表示（約 1,900 文字）【請求項２】
複数のノズルからなるノズル列を複数配列して前記ノズルから液滴を選択的に媒体へ吐出する複数のヘッドと、前記ノズルからの液滴の吐出を制御する制御部と、を有し、隣接する第１のヘッドと第２のヘッドを前記ノズル列の列方向の端部にノズルオーバーラップ領域を設けて設置する液体吐出装置において、前記ノズルオーバーラップ領域において、前記制御部は、前記ノズル列の方向に着弾する複数の液滴を、前記第１のヘッドのノズルと前記第２のヘッドのノズルから吐出し、前記ノズル列と直交する方向に着弾する複数の液滴を、前記第１のヘッドのノズルのみ又は前記第２のヘッドのノズルのみから吐出し、液滴を吐出する吐出ノズルと液滴を吐出しない非吐出ノズルを選択するマスクパターンを、前記ノズル列と直交する方向に変化させる、液体吐出装置と、
前記液体吐出装置を駆動させて液滴を前記媒体へ吐出させるシステム制御部と、
前記媒体を、前記複数のヘッドに対する前記媒体の相対移動の速度を２００ｍｍ／秒以上で移動させる移動部と、
を備える印刷装置。
【請求項３】
前記第１のヘッドは、前記相対移動の方向に対して前記第２のヘッドより上流に配置され、
前記ノズルオーバーラップ領域において、
前記第１のヘッドが吐出ノズルを選択する割合は、前記第２のヘッドが吐出ノズルを選択する割合より小さい、
請求項２に記載の印刷装置。
【請求項４】
前記第１のヘッドは、前記相対移動の方向に対して前記第２のヘッドより上流に配置され、
前記ノズルは、第１の体積の液滴を吐出する第１の吐出ノズルと、前記第１の体積より小さい第２の体積の液滴を吐出する第２の吐出ノズルを含み、
前記ノズルオーバーラップ領域において、
前記第１のヘッドが前記第２の吐出ノズルを選択する割合は、前記第２のヘッドが前記第２の吐出ノズルを選択する割合より小さい、
請求項２に記載の印刷装置。
【請求項５】
前記第１のヘッドは、前記相対移動の方向に対して前記第２のヘッドより上流に配置され、
前記ノズルオーバーラップ領域において、
前記第１のヘッドのマスクパターンは、前記相対移動の方向に対して上流側のヘッド端部の周囲に第１の領域を含み、
前記第２のヘッドのマスクパターンは、前記相対移動の方向に対して上流側のヘッド端部の周囲に第２の領域を含み、
前記複数のヘッドに対する前記媒体の相対移動の速度及び前記複数のヘッドと前記媒体の距離が所定の条件を満たした場合に、
前記第１のヘッドが吐出ノズルを選択する割合は、前記第１の領域と前記第１の領域以外の領域とで異なり、
前記第２のヘッドが吐出ノズルを選択する割合は、前記第２の領域と前記第２の領域以外の領域とで異なる、
請求項２乃至４のいずれか一項に記載の印刷装置。
【請求項６】
前記吐出ノズルは、前記第１の領域及び前記第２の領域で選択されない、
請求項５に記載の印刷装置。
【請求項７】
前記第１のヘッドが吐出ノズルを選択する割合は、前記第１の領域以外の領域よりも前記第１の領域で小さく、
前記第２のヘッドが吐出ノズルを選択する割合は、前記第２の領域以外の領域よりも前記第２の領域で小さい、
請求項５に記載の印刷装置。
【請求項８】
前記第１の領域で吐出ノズルが選択される割合は、前記第２の領域で吐出ノズルが選択される割合より小さい、
請求項５に記載の印刷装置。
【請求項９】
前記ノズルは、第１の体積の液滴を吐出する第１の吐出ノズルと、前記第１の体積より小さい第２の体積の液滴を吐出する第２の吐出ノズルを含み、
前記第１のヘッドが前記第１の吐出ノズルを選択する割合は、前記第１の領域以外の領域よりも前記第１の領域で大きく、
前記第２のヘッドが前記第１の吐出ノズルを選択する割合は、前記第２の領域以外の領域よりも前記第２の領域で大きい、
請求項５に記載の印刷装置。
【請求項１０】
前記第１の領域及び前記第２の領域の大きさは、前記相対移動の速度、前記複数の液滴の解像度、前記液滴の体積の少なくともいずれか一つに基づいて設定される、
請求項５に記載の印刷装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出装置、印刷装置、液体吐出方法およびプログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、液体吐出装置は、例えば、高生産性を実現するための吐出対象物の搬送速度の高速度化や、吐出対象物として幅広のメディア（印刷媒体）への対応が求められている。また、幅広の印刷媒体に対応するために、複数の吐出ヘッドを並べて長尺のヘッド群を構成する場合、ヘッド間の位置合わせ精度に起因する画質低下や、ヘッドの吐出ばらつき等による画質低下を抑制するため、隣接ヘッド端部のノズルをオーバーラップさせて、吐出ノズルと非吐出ノズルを選択して、重複領域の画質低下を抑制する技術が知られている。
【０００３】
特許文献１には、一方の帯状領域に対する一のノズルユニットによる第１描画動作、および、他方の帯状領域に対する他のノズルユニットによる第２描画動作の一方が割り当てられ、第１描画動作に割り当てられた描画位置の密度が、第１描画動作に対応する帯状領
域の非重複領域から離れるに従って減小する技術が開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術では、２００ｍｍ／秒を超える高速の媒体搬送速度で生じる強い気流による吐出の曲がりやばらつきで画質が低下する、という問題があった。
【０００５】
本発明は、上記に鑑みてなされたものであって、強い気流による吐出の曲がりやばらつきに起因する画質の低下を防ぐことを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明は、複数のノズルからなるノズル列を複数配列して前記ノズルから液滴を選択的に媒体へ吐出する複数のヘッドと、前記ノズルからの液滴の吐出を制御する制御部と、を有し、隣接する第１のヘッドと第２のヘッドを前記ノズル列の列方向の端部にノズルオーバーラップ領域を設けて設置する液体吐出装置において、前記ノズルオーバーラップ領域において、前記制御部は、前記ノズル列の方向に着弾する複数の液滴を、前記第１のヘッドのノズルと前記第２のヘッドのノズルから吐出し、前記ノズル列と直交する方向に着弾する複数の液滴を、前記第１のヘッドのノズルのみ又は前記第２のヘッドのノズルのみから吐出し、液滴を吐出する吐出ノズルと液滴を吐出しない非吐出ノズルを選択するマスクパターンを、前記ノズル列と直交する方向に変化させる。
【発明の効果】
【０００７】
本発明によれば、強い気流による吐出の曲がりやばらつきに起因する画質の低下を防ぐことができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

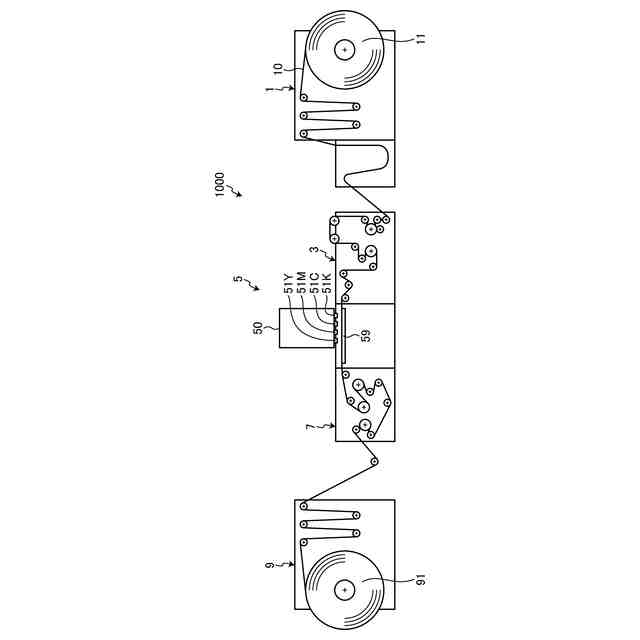

図１は、第１の実施の形態にかかる印刷装置の概略構成を示す図である。
図２は、印刷装置のヘッドユニットの一例の平面図である。
図３は、隣接する複数のヘッドの構成を示す平面図である。

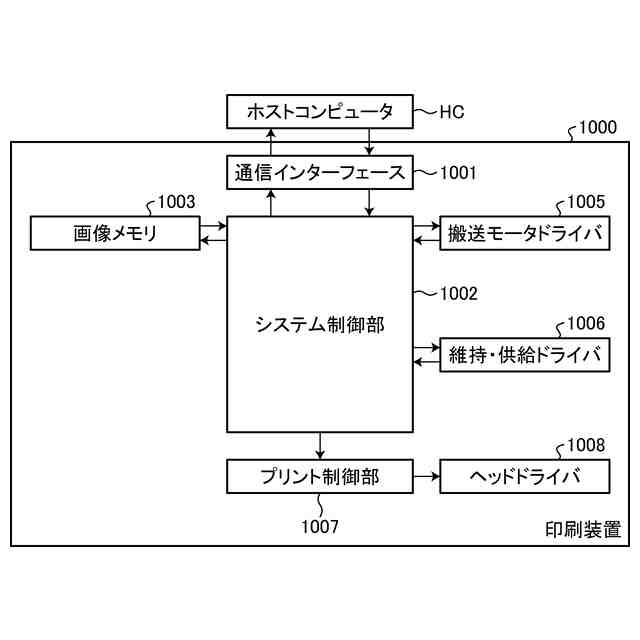

図４は、印刷装置のシステム構成例を示すブロック図である。
図５は、プリント制御部による各ノズルの液滴吐出制御に係る機能ブロック図である。

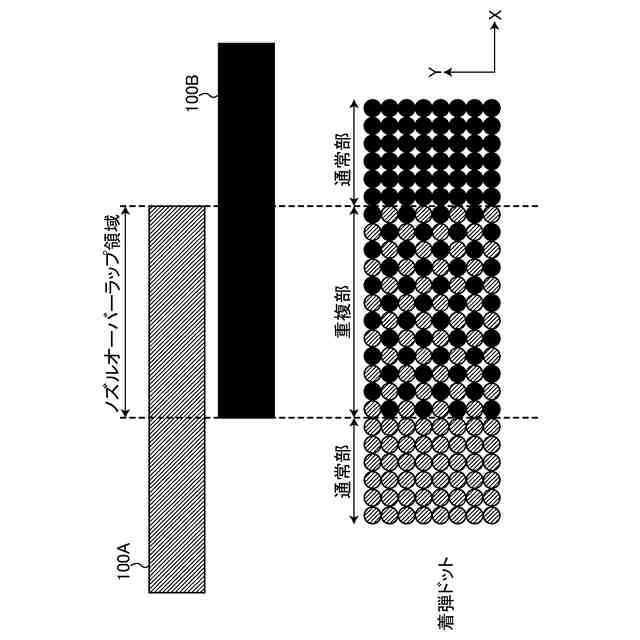

図６は、ノズルオーバーラップ領域の周辺における従来の着弾ドットの例を示す図である。

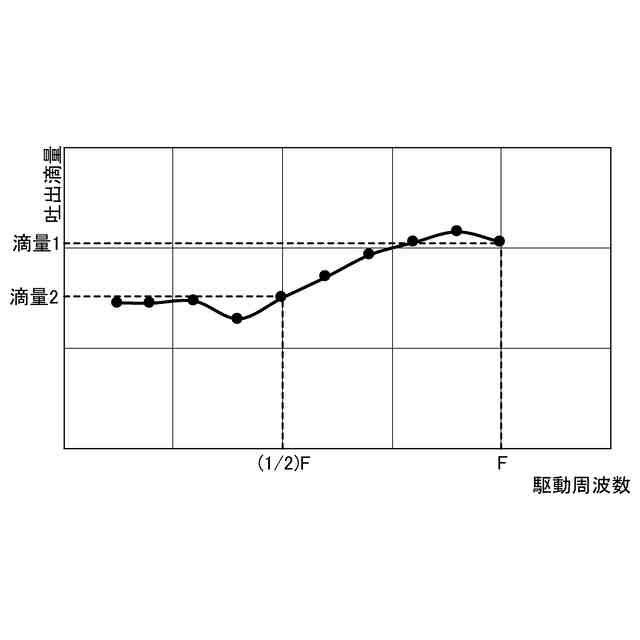

図７は、駆動周波数と吐出適量の関係の一例を示す図である。

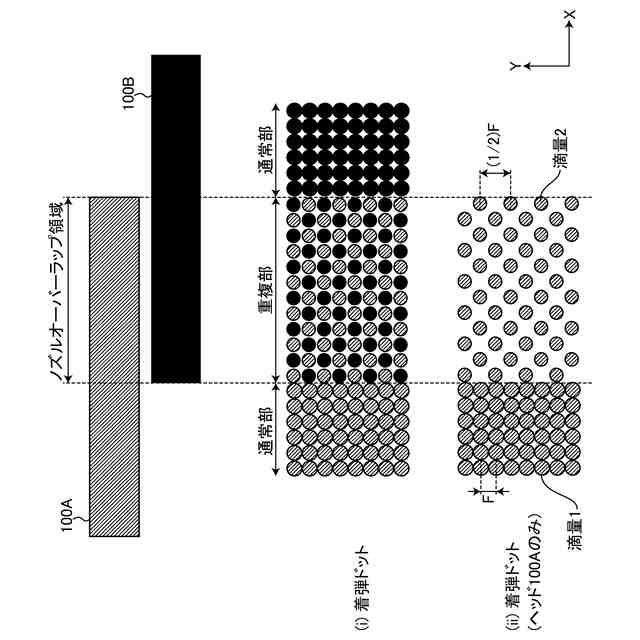

図８は、吐出適量が低下した状態で形成された従来の着弾ドットの例を示す図である。
図９は、重複部において２つのヘッドからの液滴が重なって着弾した場合の着弾ドットの例を示す図である。
図１０は、ノズルオーバーラップ領域の周辺における従来の着弾ドットの他の例を示す図である。
図１１は、第１の実施の形態に係るマスクパターンを用いた場合の、ノズルオーバーラップ領域の周辺における着弾ドットの例を示す図である。
図１２は、第１の実施の形態に係るマスクパターンを用いた場合の、ノズルオーバーラップ領域の周辺における着弾ドットの例を示す他の図である。
図１３は、第１の実施の形態に係るマスクパターンを用いた場合の、ノズルオーバーラップ領域の周辺における着弾ドットの例を示す他の図である。
図１４は、第２の実施の形態に係る電極の製造装置の一例を示す模式図である。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照して、液体吐出装置、印刷装置、液体吐出方法およびプログラムの実施の形態を詳細に説明する。
【００１０】
（第１の実施の形態）
ここで、図１は第１の実施の形態にかかる印刷装置１０００の概略構成を示す図、図２は印刷装置１０００のヘッドユニット５０の一例の平面図である。本実施形態にかかる印刷装置１０００は、ライン型ヘッドであるヘッドユニット５０を備えたライン型インクジェット記録装置である。
（【００１１】以降は省略されています）
