公開番号2025146227
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046896
出願日2024-03-22
発明の名称液体吐出ヘッド、液体吐出ユニット及び液体を吐出する装置
出願人株式会社リコー
代理人個人
主分類B41J 2/01 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】記録媒体の搬送気流による液滴の着弾位置ずれを考慮してノズル列の端部でノズル間隔をノズル列間で変化させる必要がなく、ノズル列の端部における液滴の着弾位置ずれによる影響を低減するための制御方法の自由度を狭めないようにすることができる液体吐出ヘッドを提供することを目的とする。
【解決手段】搬送される記録媒体に液体を吐出するノズルが配列したノズル列が2つ以上設けられたノズル板を有する液体吐出ヘッドであって、前記ノズル列における一端のノズルから他端のノズルまでの距離をノズル列距離としたとき、前記ノズル板において、前記記録媒体の搬送方向の上流側に設けられた前記ノズル列のノズル列距離は、前記記録媒体の搬送方向の下流側の前記ノズル列のノズル列距離よりも短いことを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
搬送される記録媒体に液体を吐出するノズルが配列したノズル列が２つ以上設けられたノズル板を有する液体吐出ヘッドであって、
前記ノズル列における一端のノズルから他端のノズルまでの距離をノズル列距離としたとき、
前記ノズル板において、前記記録媒体の搬送方向の上流側に設けられた前記ノズル列のノズル列距離は、前記記録媒体の搬送方向の下流側の前記ノズル列のノズル列距離よりも短い
ことを特徴とする液体吐出ヘッド。
続きを表示（約 870 文字）【請求項２】
前記ノズル板の平面形状は、多角形である
ことを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項３】

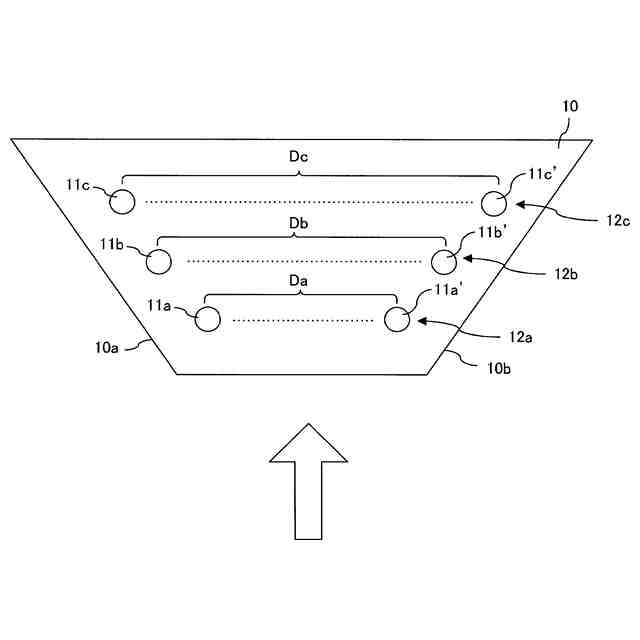

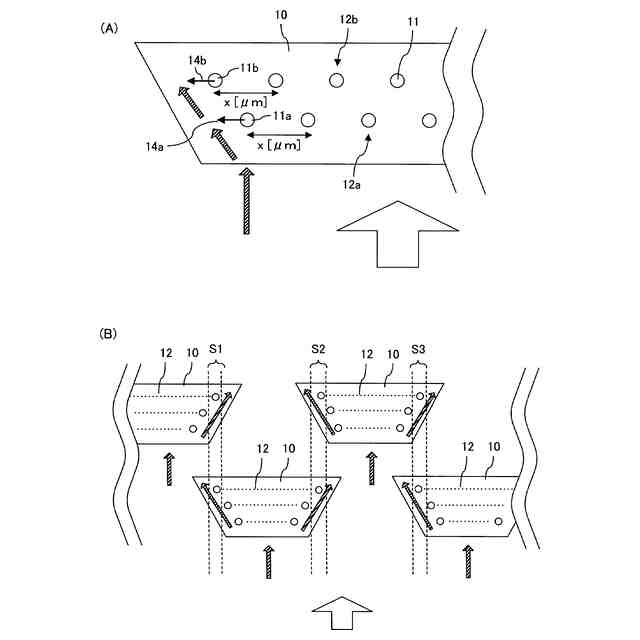

前記ノズル板の平面形状は、台形であり、
前記ノズル列は、前記ノズル板の平面形状に合わせて相似的に配列している
ことを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項４】
前記ノズル板の平面形状は、長方形である
ことを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項５】

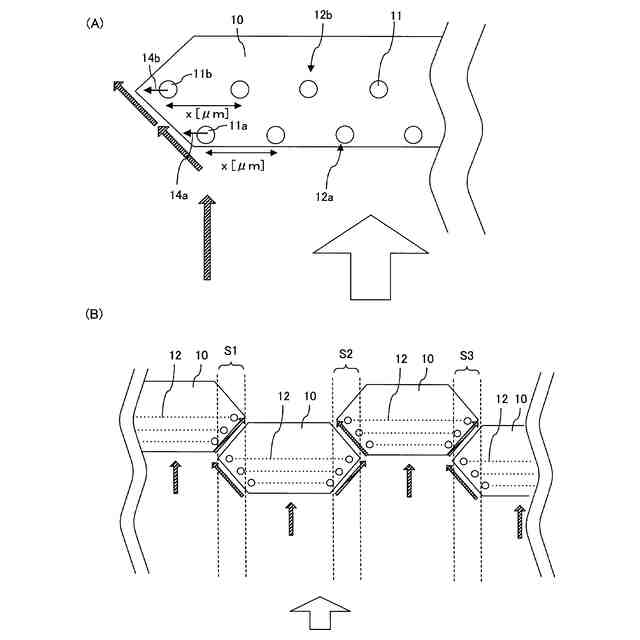

前記ノズル板の平面形状は、六角形である
ことを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項６】
請求項１～５のいずれかに記載の液体吐出ヘッドを備えている
ことを特徴とする液体吐出ユニット。
【請求項７】
請求項１～５のいずれかに記載の液体吐出ヘッドを複数備え、
前記ノズル板は、長手と短手を有し、
前記長手の方向に２つ以上の前記液体吐出ヘッドが千鳥配置されている
ことを特徴とする液体吐出ユニット。
【請求項８】
前記記録媒体の搬送方向において、複数の前記液体吐出ヘッド同士の前記ノズル板間でノズル列の一部が重なる領域を有する
ことを特徴とする請求項７に記載の液体吐出ユニット。
【請求項９】

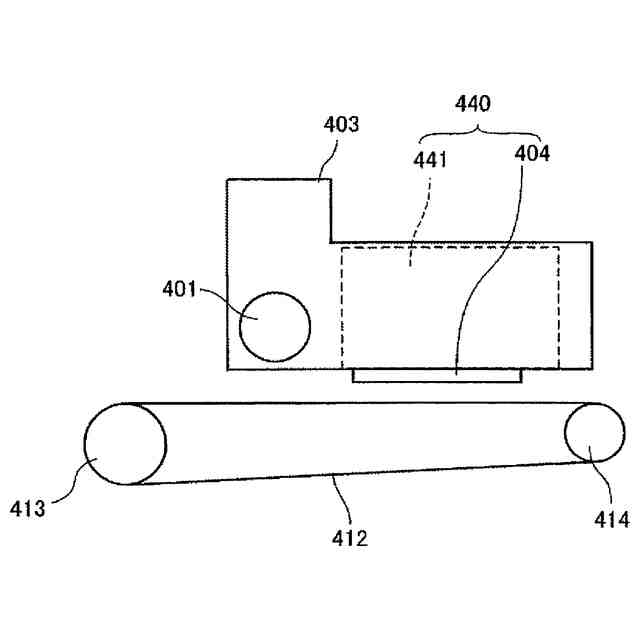

前記液体吐出ヘッドに供給する液体を貯留するヘッドタンク、前記液体吐出ヘッドを搭載するキャリッジ、前記液体吐出ヘッドに液体を供給する供給機構、前記液体吐出ヘッドの維持回復を行う維持回復機構、前記液体吐出ヘッドを主走査方向に移動させる主走査移動機構の少なくともいずれか一つと前記液体吐出ヘッドとを一体化した
ことを特徴とする請求項６に記載の液体吐出ユニット。
【請求項１０】
請求項１～５のいずれかに記載の液体吐出ヘッドを備えている
ことを特徴とする液体を吐出する装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出ヘッド、液体吐出ユニット及び液体を吐出する装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
液体吐出ヘッドでは、ノズルから液体が吐出され、媒体に液体が着弾してドットが形成される。従来より、吐出された液体が空気の流れに影響されて狙いの位置からずれた位置に着弾してしまうという問題がある。従来技術では、液体の着弾位置のずれを防止するための検討がなされている。
【０００３】
特許文献１では、被記録媒体との相対移動方向の最上流側に位置する吐出口列の端部領域の吐出口の配列間隔は、相対移動方向の最下流側に位置する吐出口列の端部領域の吐出口の配列間隔よりも狭いことを特徴とする液体吐出ヘッドが開示されている。また、特許文献１では、長方形の記録素子基板を千鳥に配置している。
特許文献１によれば、記録素子基板を千鳥状に配置した液体吐出ヘッドを使用した際に生じる流入気流による液滴の着弾位置ずれを抑制することができ、高速かつ高品位の印字画像を得ることができるとしている。
【０００４】
このような液体吐出ヘッドでは、被記録媒体の搬送による搬送気流と、液滴吐出による自己気流とが生じることが知られており、これらの気流によって吐出曲がりが生じる。記録素子基板の端部における気流による吐出曲がりは、被記録媒体の搬送による搬送気流と、液滴吐出による自己気流とによって決まる。
【０００５】

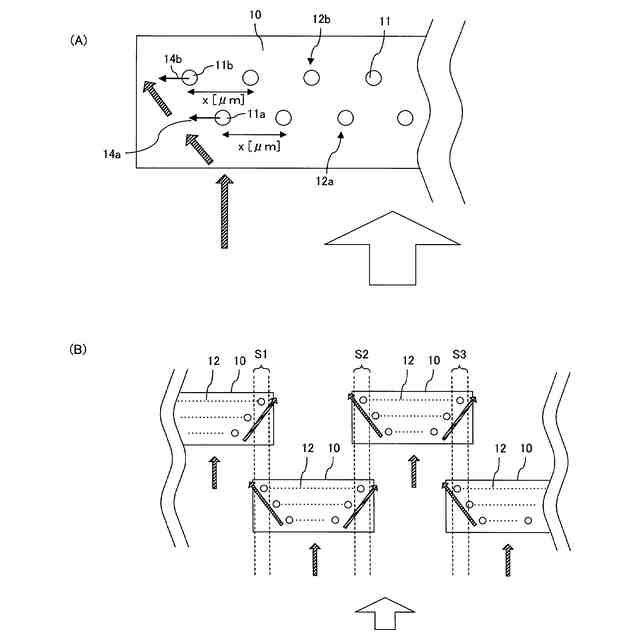

記録素子基板の端部付近での搬送気流は、例えば図６（Ａ）中の符号３０ｂで示す経路を通る。また、図６（Ｂ）のように記録素子基板を複数配置した場合、図中の破線のような経路を取る。経路３０ｂの搬送気流は、上流側のノズル列１４ａの端部の液滴に対して、記録素子基板の外側に向けて影響を与える。また経路３０ｂの搬送気流は、下流側のノズル列１４ｃの端部の液滴に対して、記録素子基板の内側に向けて影響を与える。このように、記録素子基板を千鳥配置する場合、上流側と下流側の端部での搬送気流の風向きが変化する。
【０００６】
特許文献１では、この搬送気流による液滴の着弾位置の変化を低減させるために、記録素子基板の上流側端部のノズル間隔を狭め、下流側端部のノズル間隔を広くしている。特許文献１では、このような液滴吐出による自己気流の影響を考慮したノズル配置構成を行うことにより、液滴が受ける搬送気流の影響を低減させていた。
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかし、このようにノズル間隔を変化させることによって搬送気流の影響を低減しようとすると、印刷条件（メディア搬送速度等）によってノズル配置を都度変える必要が生じてしまう。また、記録素子基板における上流側のノズル列と下流側のノズル列とで、ノズル間隔が等しくない箇所が存在するため、物理的なノズル配置の影響により画像品質に悪影響を与えてしまうという問題がある。また、上流側のノズル列と下流側のノズル列とで、ノズル間隔が等しくない箇所が存在するため、液滴の着弾位置の変動による影響を低減するための制御方法に制限が生じてしまう。例えば、ノズル間隔が等しくない箇所があることで、液滴のサイズ変更や吐出ノズルの指定などの制御を採用しにくくなるという問題がある。
【０００８】
そこで本発明は、記録媒体の搬送気流による液滴の着弾位置ずれを考慮してノズル列の端部でノズル間隔をノズル列間で変化させる必要がなく、ノズル列の端部における液滴の着弾位置ずれによる影響を低減するための制御方法の自由度を狭めないようにすることができる液体吐出ヘッドを提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、本発明の液体吐出ヘッドは、搬送される記録媒体に液体を吐出するノズルが配列したノズル列が２つ以上設けられたノズル板を有する液体吐出ヘッドであって、前記ノズル列における一端のノズルから他端のノズルまでの距離をノズル列距離としたとき、前記ノズル板において、前記記録媒体の搬送方向の上流側に設けられた前記ノズル列のノズル列距離は、前記記録媒体の搬送方向の下流側の前記ノズル列のノズル列距離よりも短いことを特徴とする。
【発明の効果】
【００１０】
本発明の液体吐出ヘッドによれば、記録媒体の搬送気流による液滴の着弾位置ずれを考慮してノズル列の端部でノズル間隔をノズル列間で変化させる必要がなく、ノズル列の端部における液滴の着弾位置ずれによる影響を低減するための制御方法の自由度を狭めないようにすることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
