公開番号2025146221
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046888
出願日2024-03-22
発明の名称液体吐出ヘッド、液体吐出ユニット及び液体を吐出する装置
出願人株式会社リコー
代理人個人
主分類B41J 2/145 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】制御機構を複雑化させることなく液体の着弾位置ずれを抑制でき、良好な画像を形成できる液体吐出ヘッドを提供することを目的とする。
【解決手段】媒体に対して液体を吐出するノズルが配列したノズル列を複数有し、前記媒体の搬送方向の上流側におけるノズル列のノズル密度は、前記媒体の搬送方向の最下流のノズル列のノズル密度よりも小さいことを特徴とする液体吐出ヘッド。
【選択図】図1
特許請求の範囲【請求項１】
媒体に対して液体を吐出するノズルが配列したノズル列を複数有し、
前記媒体の搬送方向の上流側におけるノズル列のノズル密度は、前記媒体の搬送方向の最下流のノズル列のノズル密度よりも小さい
ことを特徴とする液体吐出ヘッド。
続きを表示（約 1,200 文字）【請求項２】
前記媒体の搬送方向の上流側におけるノズル列が２列以上であり、
前記媒体の搬送方向の上流側におけるノズル列により形成された印字結果におけるドット密度は、前記媒体の搬送方向の最下流のノズル列により形成された印字結果におけるドット密度と同じである
ことを特徴とする請求項１に記載の液体吐出ヘッド。
ただし、前記媒体の搬送方向の上流側におけるノズル列により形成された印字結果におけるドット密度は、前記媒体の搬送方向の上流側におけるノズル列により形成されたドットを合算して求められる。
【請求項３】
前記媒体の搬送方向の上流側におけるノズル列は、ノズル配列方向のノズル間隔が一定である
ことを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項４】
前記媒体の搬送方向の上流側におけるノズル列は、全てのノズル列同士でノズル密度が等しい
ことを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項５】
前記媒体の搬送方向の上流側におけるノズル列において、前記媒体の搬送方向の最上流のノズル列のノズル密度が、他のノズル列のノズル密度に比べて最も小さい
ことを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項６】
前記媒体の搬送方向の上流側におけるノズル列において、下流側のノズル列のノズル密度は、１つ上流側のノズル列のノズル密度以上である
ことを特徴とする請求項５に記載の液体吐出ヘッド。
【請求項７】
前記媒体の搬送方向の上流側におけるノズル列において、ノズル配列方向のノズル間隔が一定にならないノズル列が少なくとも一つあり、かつ、前記媒体の搬送方向の最上流のノズル列のノズル密度が、他のノズル列のノズル密度に比べて最も小さい
ことを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項８】
前記媒体の搬送方向の上流側におけるノズル列において、下流側のノズル列のノズル密度は、１つ上流側のノズル列のノズル密度以上である
ことを特徴とする請求項７に記載の液体吐出ヘッド。
【請求項９】
請求項１ないし８のいずれかに記載の液体吐出ヘッドを備えている
ことを特徴とする液体吐出ユニット。
【請求項１０】
前記液体吐出ヘッドに供給する液体を貯留するヘッドタンク、前記液体吐出ヘッドを搭載するキャリッジ、前記液体吐出ヘッドに液体を供給する供給機構、前記液体吐出ヘッドの維持回復を行う維持回復機構、前記液体吐出ヘッドを主走査方向に移動させる主走査移動機構の少なくともいずれか一つと前記液体吐出ヘッドとを一体化した
ことを特徴とする請求項９に記載の液体吐出ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出ヘッド、液体吐出ユニット及び液体を吐出する装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
液体吐出ヘッドでは、ノズルから液体が吐出され、媒体に液体が着弾してドットが形成される。従来より、吐出された液体が空気の流れに影響されて狙いの位置からずれた位置に着弾してしまうという問題がある。従来技術では、液体の着弾位置のずれを防止するための検討がなされている。
【０００３】
特許文献１では、メディア搬送気流とメディア搬送上流側のインク吐出密度（自己気流度）に基づいて、下流側のインク吐出量を制御することが開示されている。特許文献１によれば、下流側の着弾ずれを抑制し、良好な画像を形成することができるとしている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１では、上流側の吐出量に基づいて下流側のインク吐出量を決めるシステムを実装する必要があるため、液体吐出ヘッドや装置の制御機構が複雑化するという問題があった。
【０００５】
そこで本発明は、制御機構を複雑化させることなく液体の着弾位置ずれを抑制でき、良好な画像を形成できる液体吐出ヘッドを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の液体吐出ヘッドは、媒体に対して液体を吐出するノズルが配列したノズル列を複数有し、前記媒体の搬送方向の上流側におけるノズル列のノズル密度は、前記媒体の搬送方向の最下流のノズル列のノズル密度よりも小さいことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、制御機構を複雑化させることなく液体の着弾位置ずれを抑制でき、良好な画像を形成できる液体吐出ヘッドを提供することができる。
【図面の簡単な説明】
【０００８】

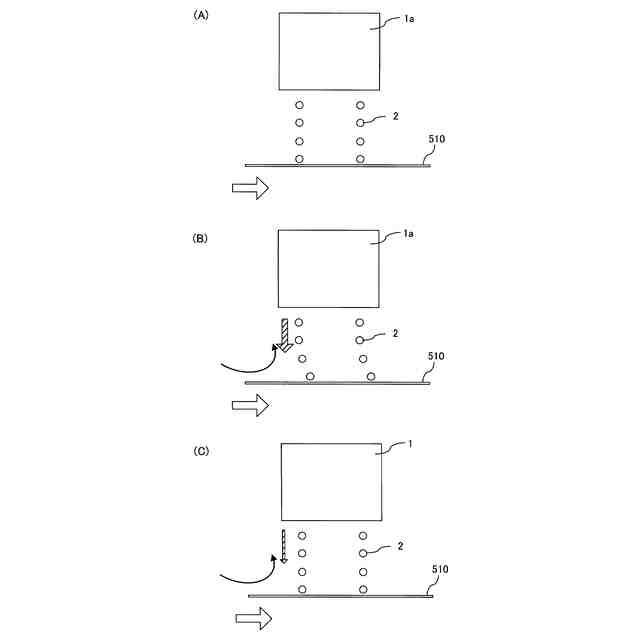

液体の着弾の一例を説明するための概略図（Ａ）～（Ｃ）である。

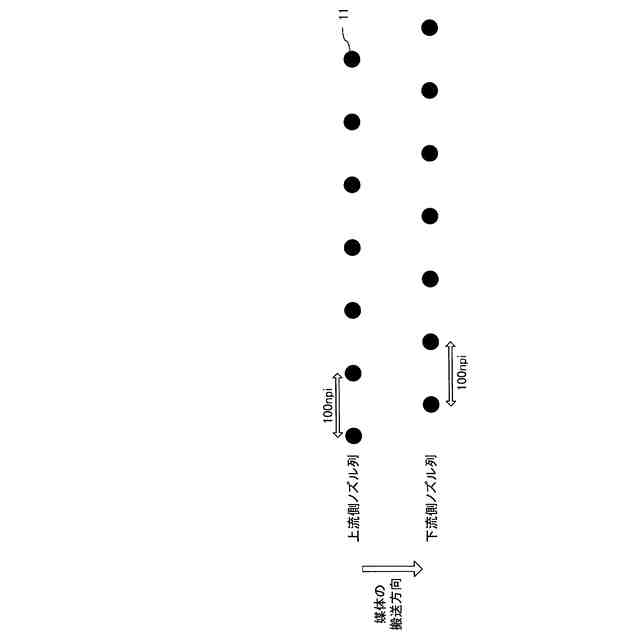

比較例１のノズル配置を説明するための平面概略図である。

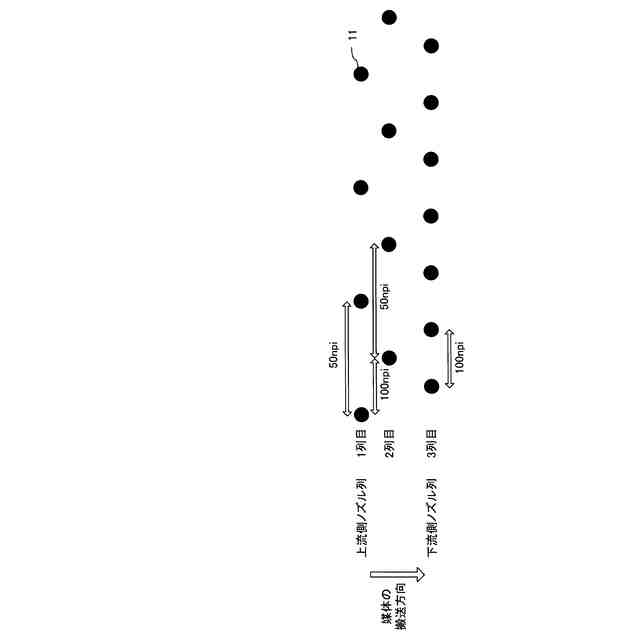

実施例１のノズル配置を説明するための平面概略図である。
実施例２のノズル配置を説明するための平面概略図である。
実施例３のノズル配置を説明するための平面概略図である。
実施例４のノズル配置を説明するための平面概略図である。
実施例５のノズル配置を説明するための平面概略図である。

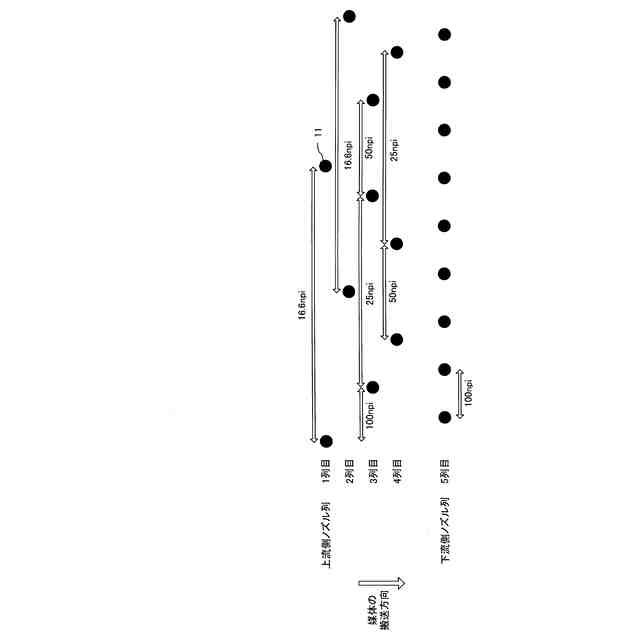

実施例６のノズル配置を説明するための平面概略図である。
液体を吐出する装置の一例における概略図である。
液体を吐出する装置の他の例における概略図である。
液体吐出ユニットの一例における概略図である。
液体吐出ユニットの他の例における概略図である。
ヘッドモジュールの一例の分解斜視説明図である。
同じく図１３の更なる分解斜視説明図である。
同ヘッドモジュールのノズル面側から見た分解斜視説明図である。
同ヘッドモジュールの１つのヘッド分のヘッド短手方向に沿う断面説明図である。
液体を吐出する装置の他の例の概略説明図である。
ヘッドユニットの他の例の平面説明図である。
ヘッドユニットの他の例の平面説明図である。
液体を吐出する装置の他の例の概略説明図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係る液体吐出ヘッド、液体吐出ユニット及び液体を吐出する装置について図面を参照しながら説明する。なお、本発明は以下に示す実施形態に限定されるものではなく、他の実施形態、追加、修正、削除など、当業者が想到することができる範囲内で変更することができ、いずれの態様においても本発明の作用・効果を奏する限り、本発明の範囲に含まれるものである。
【００１０】
本発明の液体吐出ヘッドは、媒体に対して液体を吐出するノズルが配列したノズル列を複数有し、前記媒体の搬送方向の上流側におけるノズル列のノズル密度は、前記媒体の搬送方向の最下流のノズル列のノズル密度よりも小さいことを特徴とする。
（【００１１】以降は省略されています）
