公開番号2025145737
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046104
出願日2024-03-22
発明の名称内燃機関の制御装置および方法
出願人三菱重工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類F02D 19/02 20060101AFI20250926BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】内燃機関の制御装置および方法において、燃料としてアンモニアを使用したときの有害物質の発生を抑制する。
【解決手段】燃料としてのアンモニアを燃焼室に供給する燃料供給経路を有すると共にアンモニアを排ガスの熱により水素に改質する改質器を有する内燃機関において、アンモニアを増量して負荷を上昇させるとき、熱効率が低下すると点火時期を遅角させ、排ガス中の一酸化二窒素の濃度または排ガス中の一酸化二窒素の濃度に相関関係のある相関値が予め設定された判定値に到達すると、点火時期の遅角を終了させる。
【選択図】図1
特許請求の範囲【請求項１】
燃料としてのアンモニアを燃焼室に供給する燃料供給経路を有すると共にアンモニアを排ガスの熱により水素に改質する改質器を有する内燃機関において、
アンモニアを増量して負荷を上昇させるとき、熱効率が低下すると点火時期を遅角させ、排ガス中の一酸化二窒素の濃度または排ガス中の一酸化二窒素の濃度に相関関係のある相関値が予め設定された判定値に到達すると、点火時期の遅角を終了させる、
内燃機関の制御装置。
続きを表示（約 670 文字）【請求項２】
前記判定値は、一酸化二窒素の濃度の排出規制値より低い値である、
請求項１に記載の内燃機関の制御装置。
【請求項３】
アンモニアを増量して負荷を上昇させるとき、熱効率の低下が予め設定された所定時間継続すると、点火時期を遅角させる、
請求項１に記載の内燃機関の制御装置。
【請求項４】
熱効率が低下して点火時期を遅角させたとき、アンモニアの増量による負荷の上昇を停止させる、
請求項１に記載の内燃機関の制御装置。
【請求項５】
一酸化二窒素の濃度または相関値が判定値に到達しないとき、負荷が定格負荷に到達すると、制御を終了する、
請求項１に記載の内燃機関の制御装置。
【請求項６】
排ガスの温度とアンモニアの流量に基づいた制御マップを有し、前記制御マップに基づいて前記改質器の作動を制御する、
請求項１に記載の内燃機関の制御装置。
【請求項７】
燃料としてのアンモニアを燃焼室に供給する燃料供給経路を有すると共に、アンモニアを排ガスの熱により水素に改質する改質器を有する内燃機関において、
アンモニアを増量して負荷を上昇させるステップと、
熱効率が低下すると点火時期を遅角させるステップと、
排ガス中の一酸化二窒素の濃度または排ガス中の一酸化二窒素の濃度に相関関係のある相関値が予め設定された判定値に到達すると点火時期の遅角を終了させるステップと、
を有する内燃機関の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、内燃機関の制御装置および方法に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
内燃機関は、燃焼室内に供給した燃料を燃焼させることで、燃料の持つ化学エネルギーを取り出し、それを運動エネルギーに変換することで駆動する。近年、内燃機関に適用される燃料として、燃焼時に二酸化炭素を発生しないアンモニアや水素といったカーボンフリーの燃料を使用することが考えられている。ところが、アンモニアでは、燃焼性が悪く、燃焼性の良い燃料と併用することが提案されている。例えば、燃料の供給経路に改質器を設け、アンモニア燃料の一部を水素ガスとし、水素ガスを含むアンモニアを燃焼室に供給する。
【０００３】
２種類の燃料を使用する内燃機関の制御装置として、例えば、特許文献１に記載されたものがある。
【先行技術文献】
【特許文献】
【０００４】
実開平３－５１１７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
改質器は、内燃機関の熱を用いてアンモニアを改質する。この場合、内燃機関の低負荷時は、排ガスの温度が低いことからアンモニアを水素に改質する改質率が低いが、内燃機関の高負荷時は、排ガスの温度が高くなり、改質率が高くなる。そのため、改質器を有する内燃機関を船舶に搭載した場合、港での停泊時から沖航行までの負荷上げ時に、徐々に改質率が高くなり、アンモニアに対する水素の混合率が高まっていく。ところが、アンモニアに対する水素の混合により熱効率が高くなるが、所定の水素混合率を超えると熱効率が低下していく。そこで、内燃機関の点火時期を遅角することが考えられるが、点火時期を遅角すると、地球温暖化係数が大きい一酸化二窒素（Ｎ
２
Ｏ）の排出量が増加してしまうという課題がある。
【０００６】
本開示は、上述した課題を解決するものであり、燃料としてアンモニアを使用したときの有害物質の発生を抑制する内燃機関の制御装置および方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記の目的を達成するための本開示の内燃機関の制御装置は、燃料としてのアンモニアを燃焼室に供給する燃料供給経路を有すると共にアンモニアを排ガスの熱により水素に改質する改質器を有する内燃機関において、アンモニアを増量して負荷を上昇させるとき、熱効率が低下すると点火時期を遅角させ、排ガス中の一酸化二窒素の濃度または排ガス中の一酸化二窒素の濃度に相関関係のある相関値が予め設定された判定値に到達すると、点火時期の遅角を終了させる。
【０００８】
また、本開示の内燃機関の制御方法は、燃料としてのアンモニアを燃焼室に供給する燃料供給経路を有すると共に、アンモニアを排ガスの熱により水素に改質する改質器を有する内燃機関において、アンモニアを増量して負荷を上昇させるステップと、熱効率が低下すると点火時期を遅角させるステップと、排ガス中の一酸化二窒素の濃度または排ガス中の一酸化二窒素の濃度に相関関係のある相関値が予め設定された判定値に到達すると点火時期の遅角を終了させるステップと、を有する。
【発明の効果】
【０００９】
本開示の内燃機関の制御装置および方法によれば、燃料としてアンモニアを使用したときの有害物質の発生を抑制することができる。
【図面の簡単な説明】
【００１０】

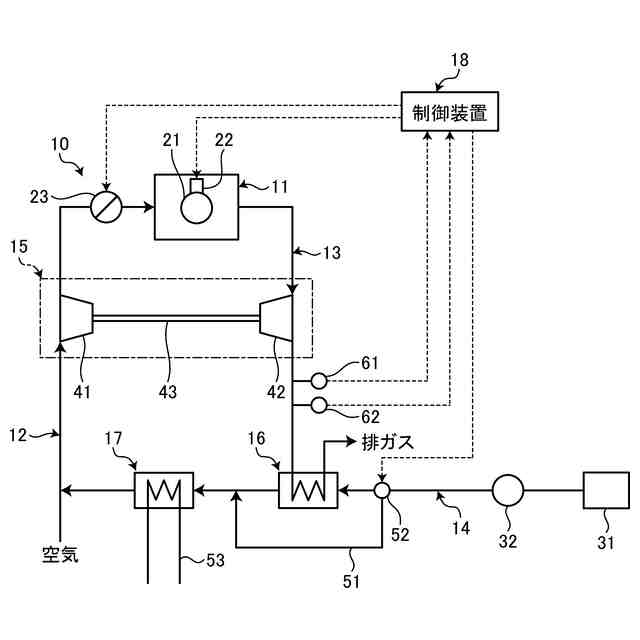

図１は、本実施形態の内燃機関の制御装置を表すブロック構成図である。
図２は、改質器の制御マップを表す説明図である。

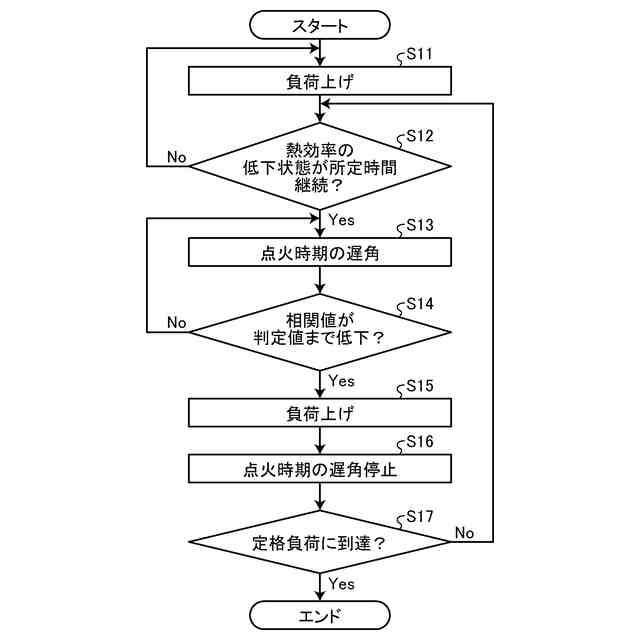

図３は、内燃機関の制御方法を表すフローチャートである。
図４は、内燃機関の制御方法を表すタイムチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
