公開番号2025154300
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057217
出願日2024-03-29
発明の名称バーナ及びこれを備えたボイラ
出願人三菱重工業株式会社
代理人個人,個人,個人
主分類F23D 11/02 20060101AFI20251002BHJP(燃焼装置;燃焼方法)
要約【課題】液化ガス燃料のリークを抑制することができるバーナを提供する。

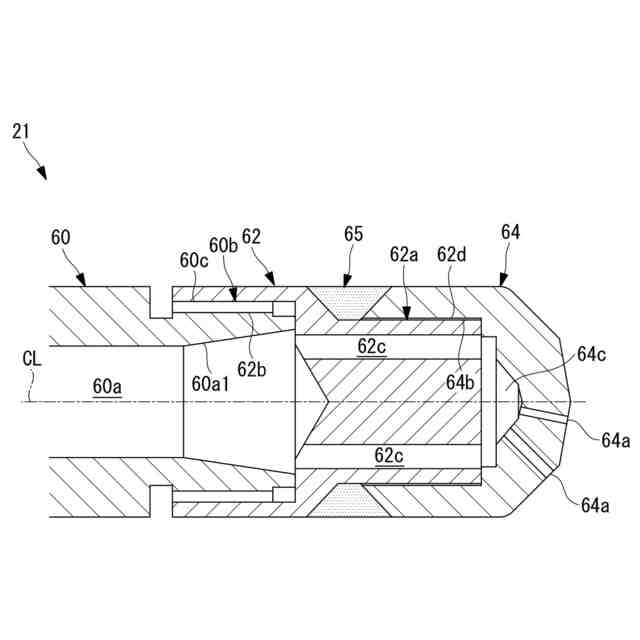

【解決手段】バーナ21は、液化アンモニア燃料が流通する主流路60aを備えたバーナ本体60と、バーナ本体60の先端部60bの周囲を覆うように接続され、バーナ本体60から導かれた液化アンモニア燃料が流通する分岐流路62cが形成されたノズル金物62と、ノズル金物62の先端部62aの周囲を覆うように接続され、ノズル金物62から導かれた液化アンモニア燃料を噴射する噴射孔64aが形成されたチップ64と、を備え、ノズル金物62とチップ64とは、溶接部65によって液密に接続されている。
【選択図】図2
特許請求の範囲【請求項１】
液化ガス燃料が流通する流路を備えたバーナ本体と、
前記バーナ本体の先端部の周囲を覆うように接続され、前記バーナ本体から導かれた液化ガス燃料が流通する流路が形成されたノズル金物と、
前記ノズル金物の先端部の周囲を覆うように接続され、前記ノズル金物から導かれた液化ガス燃料を噴射する噴射孔が形成されたチップと、
を備え、
前記ノズル金物と前記チップとは、溶接部によって液密に接続されているバーナ。
続きを表示（約 110 文字）【請求項２】
前記バーナ本体と前記ノズル金物とは、前記バーナ本体の先端部に設けられたネジ部によって接続されている請求項１に記載のバーナ。
【請求項３】
請求項１又は２のバーナを備えたボイラ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、例えば液体アンモニア燃料等の液化ガス燃料を燃焼させるバーナ及びこれを備えたボイラに関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

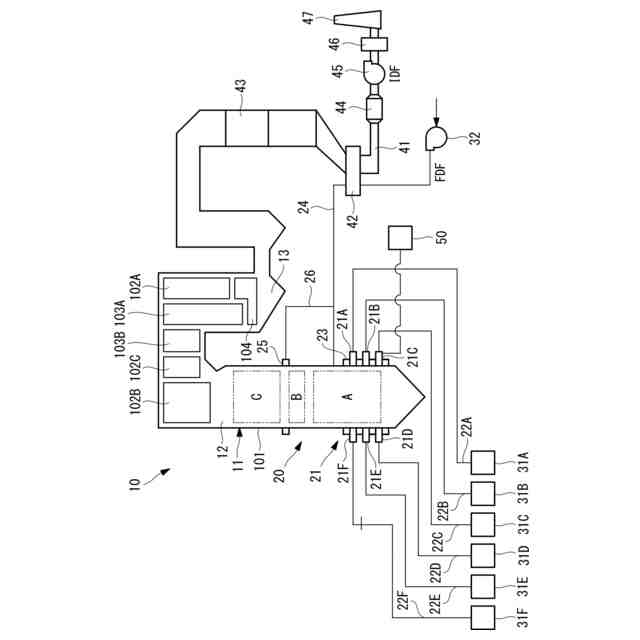

発電用ボイラなどの大型のボイラは、中空形状をなして鉛直方向に設置される火炉を有し、この火炉壁に複数のバーナが火炉の壁面に配設されている。また、大型のボイラは、火炉の鉛直方向上方に煙道が連結されており、この煙道に蒸気を生成するための熱交換器が配置されている。そして、バーナが火炉内に燃料と空気（酸化性ガス）との混合気を噴射することで火炎が形成され、燃焼ガスが生成されて煙道に流れる。燃焼ガスが流れる領域に熱交換器が設置され、熱交換器を構成する伝熱管内を流れる水や蒸気を加熱して過熱蒸気が生成される。
【０００３】
ボイラに用いられるバーナとして、微粉炭とアンモニア燃料とを混焼させ、又は、微粉炭の専焼およびアンモニア燃料の専焼を行うことが検討されている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－４１７４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されたバーナは、気化されたアンモニアガスを燃焼するものであり、アンモニアを液体の状態で噴射することを想定していない。
【０００６】
アンモニアを液体の状態で噴射するバーナとする場合、燃料を噴射する噴射孔が形成されたバーナチップ（チップ）は、液化アンモニアの液体温度及び気化熱により冷却される。一方、チップをバーナ本体に取り付けるためのノズル金物は火炎により温度上昇するため、チップとノズル金物の熱伸び差により液体アンモニア燃料がリークする可能性がある。
【０００７】
本開示は、このような事情に鑑みてなされたものであって、液化ガス燃料のリークを抑制することができるバーナ及びこれを備えたボイラを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示の一態様に係るバーナは、液化ガス燃料が流通する流路を備えたバーナ本体と、前記バーナ本体の先端部の周囲を覆うように接続され、前記バーナ本体から導かれた液化ガス燃料が流通する流路が形成されたノズル金物と、前記ノズル金物の先端部の周囲を覆うように接続され、前記ノズル金物から導かれた液化ガス燃料を噴射する噴射孔が形成されたチップと、を備え、前記ノズル金物と前記チップとは、溶接部によって液密に接続されている。
【０００９】
本開示の一態様に係るボイラは、上記のバーナを備えている。
【発明の効果】
【００１０】
液化ガス燃料のリークを抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
