公開番号2025135661
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033530
出願日2024-03-06
発明の名称燃焼装置
出願人株式会社アドバンテック
代理人個人,個人
主分類F23G 5/16 20060101AFI20250911BHJP(燃焼装置;燃焼方法)
要約【課題】簡便な制御により、未燃焼ガスを制御し、廃棄物を効率的に一次燃焼させることができる燃焼装置を提供する。
【解決手段】燃焼室の底部、燃焼室の側壁、及び燃焼室の天井と、燃焼室内に送られる気体である燃焼室7の供給気体を送るための気体供給管と、未燃焼ガスを含む気体を燃焼室内空間に導入するための燃焼室の導入部と、燃焼室内空間において、未燃焼ガスと燃焼室の供給気体とが混合されたうえで燃焼されて得られる燃焼ガスが排出される排出路と、をさらに有し、気体供給管は、燃焼室内空間内部に、円又は楕円の断面を有する筒状本体部であって、複数の空孔である空孔群を有するものを有する、燃焼室7、及び燃焼室7を含む燃焼装置1。
【選択図】図1
特許請求の範囲【請求項１】
燃焼室の底部（５１）、燃焼室の側壁（５３）、及び燃焼室の天井（５５）を有する燃焼室（７）であって、
前記燃焼室の底部（５１）、前記燃焼室の側壁（５３）、及び前記燃焼室の天井（５５）は、これらにより囲まれた空間である燃焼室内空間を構成し、
前記燃焼室（７）は、
前記燃焼室内に送られる気体である燃焼室（７）の供給気体を送るための気体供給管（５７）と、
未燃焼ガスを含む気体を前記燃焼室内空間に導入するための燃焼室の導入部（６１）と、
前記燃焼室内空間において、前記未燃焼ガスと前記燃焼室の供給気体とが混合されたうえで燃焼されて得られる燃焼ガスが排出される排出路（６３）と、をさらに有し、
前記気体供給管（５７）は、前記燃焼室内空間内部に、円又は楕円の断面を有する筒状本体部（６５）であって、複数の空孔である空孔群を有するものを有する、燃焼室（７）。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載の燃焼室（７）であって、
前記空孔群は、前記空孔群を構成する複数の空孔が、前記筒状本体部（６５）の中心軸に対して１０°以上８０°以下の角度をもって設けられたものである、燃焼室（７）。
【請求項３】
請求項１に記載の燃焼室（７）であって、
前記空孔群を構成するそれぞれの空孔は、前記筒状本体部（６５）の中心軸となす角が所定角度増えると、前記筒状本体部（６５）の長手方向に所定距離ずれた位置となるように設けられる、燃焼室（７）。
【請求項４】
請求項１に記載の燃焼室（７）であって、
前記燃焼室の側壁（５３）の外側面に複数のフック（８１）を有する燃焼室（７）。
【請求項５】
請求項１に記載の燃焼室（７）であって、
前記筒状本体部（６５）は、底部に複数の空孔を有する蓋を有する、燃焼室（７）。
【請求項６】
請求項１に記載の燃焼室（７）であって、
前記筒状本体部（６５）は、下部領域に複数の下部突起（８７）有し、前記筒状本体部（６５）に供給された前記燃焼室の供給気体は、前記下部突起（８７）から前記燃焼室内空間内部に放出される、燃焼室（７）。
【請求項７】
請求項１～６のいずれかに記載の燃焼室（７）を含む燃焼装置（１）。
【請求項８】
請求項１～６のいずれかに記載の燃焼室（７）を三次燃焼室（７）として含む燃焼装置（１）であって、
前記燃焼装置（１）は、一次燃焼室（３）と、前記一次燃焼室（３）と接続された二次燃焼室（５）とを含み、前記二次燃焼室（５）は前記三次燃焼室（７）と接続され、
前記燃焼室の底部（５１）、前記燃焼室の側壁（５３）、前記燃焼室の天井（５５）及び燃焼室の導入部（６１）は、それぞれ三次燃焼室の底部（５１）、三次燃焼室の側壁（５３）、三次燃焼室の天井（５５）及び三次燃焼室の導入部（６１）であり、
前記燃焼室内空間は、三次燃焼室内空間であり、
前記未燃焼ガスを含む気体は、二次燃焼ガスであり、
前記燃焼ガスは、三次燃焼ガスであり、
前記空孔群は、第３の空孔群であり、
前記一次燃焼室（３）は、
前記一次燃焼室の底部（１１）、前記一次燃焼室の側壁（１３）、及び前記一次燃焼室の天井（１５）を有し、前記一次燃焼室の底部、前記一次燃焼室の側壁、及び前記一次燃焼室の天井は、これらにより囲まれた空間である一次燃焼室内空間を構成するとともに、
前記二次燃焼室へ気体の搬送ができるようにされた前記一次燃焼室の導出部（１７）と、
前記一次燃焼室内空間に設けられ、複数の空孔である第１の空孔群を有する送風パイプ（１９）とをさらに、有し、
第１の廃棄物を燃焼させて得られる、一次燃焼ガスを前記一次燃焼室の導出部から導出するものであり、
前記二次燃焼室（５）は、
前記一次燃焼室の導出部（１７）と前記三次燃焼室（７）とを接続する中心接続管（３１）と、
前記中心接続管（３１）の外部を取り囲む、前記二次燃焼室の筐体（３３）とを含み、
前記中心接続管（３１）は、複数の空孔である第２の空孔群が設けられ、
前記二次燃焼室の筐体（３３）に送られた気体である二次燃焼室の供給気体が、前記第２の空孔群を通じて、前記中心接続管（３１）内に送られ、前記一次燃焼ガスと、前記二次燃焼室の供給気体とが混合された気体である二次燃焼ガスが、前記中心接続管（３１）から、前記三次燃焼室（７）へ導出されるものである、
燃焼装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、燃焼装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
廃棄物を燃焼させる燃焼装置が知られている。燃焼装置は、複数の燃焼室と、燃焼室の間を接続する経路とを含む。そして、燃焼装置は、廃棄物を燃焼させつつ燃焼ガスを高温にすることで、有害なガスが外気に放出されることを防止していた（例えば、特許文献１、特許文献２及び特許文献３を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平７－２２９６１０号公報
特開２０１９－０２００５５号公報
特開２０２１－０６３６００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
未燃焼ガスを効率的に燃焼することができる燃焼室が望まれる。また、燃焼効率を高め、廃棄物を無害化できたり、環境基準を満たしたうえで、廃棄物を処理できる燃焼装置が望まれる。
【課題を解決するための手段】
【０００５】
上記の課題は、例えば、複数の空孔である空孔群を有する筒状の筒状本体部を有する気体供給管送風パイプを設け、外部からの気体を、燃焼室の上部から下部へ導入しつつ、拡散することで、解決できる。
【０００６】
この明細書に記載される発明のひとつは、燃焼室７に関する。

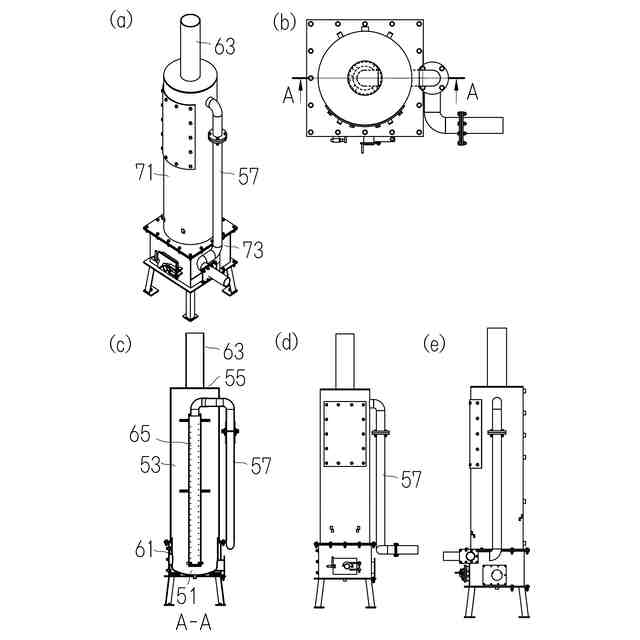

燃焼室７は、燃焼室の底部５１、燃焼室の側壁５３、及び燃焼室の天井５５を有する。
燃焼室の底部５１、燃焼室の側壁５３、及び燃焼室の天井５５は、これらにより囲まれた空間である燃焼室内空間を構成する。
燃焼室７は、
燃焼室内に送られる気体である燃焼室７の供給気体を送るための気体供給管５７と、
未燃焼ガスを含む気体を燃焼室内空間に導入するための燃焼室の導入部６１と、
燃焼室内空間において、未燃焼ガスと燃焼室の供給気体とが混合されたうえで燃焼されて得られる燃焼ガスが排出される排出路６３と、をさらに有する。
そして、気体供給管５７は、燃焼室内空間内部に、円又は楕円の断面を有する筒状本体部６５であって、複数の空孔である空孔群を有するものを有する。
【０００７】
空孔群は、空孔群を構成する複数の空孔が、筒状本体部６５の中心軸に対して１０°以上８０°以下の角度をもって設けられたものであることが好ましい。空孔群を構成するそれぞれの空孔は、筒状本体部６５の中心軸となす角が所定角度増えると、筒状本体部６５の長手方向に所定距離ずれた位置となるように設けられるものが好ましい。燃焼室７は、燃焼室の側壁５３の外側面に複数のフック８１を有するものが好ましい。筒状本体部６５は、底部にも複数の空孔を有する蓋を有するものが好ましい。筒状本体部６５は、下部領域に複数の下部突起８７有し、筒状本体部６５に供給された燃焼室の供給気体は、下部突起８７から燃焼室内空間内部に放出されるものが好ましい。
【０００８】

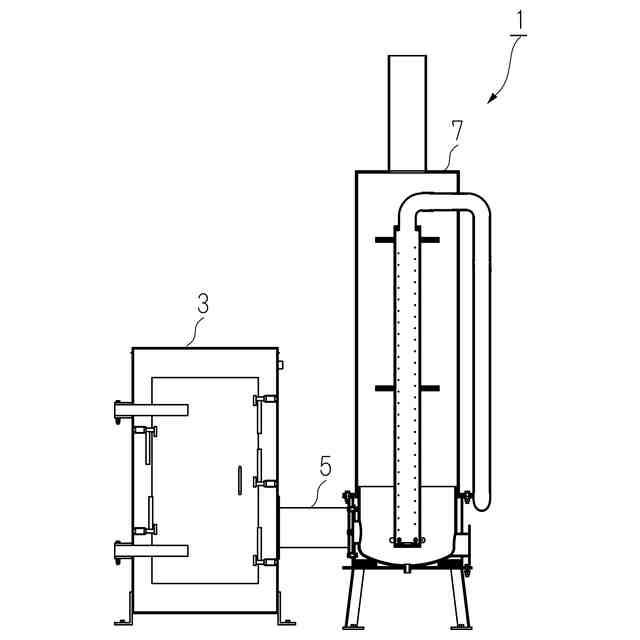

この明細書に記載される次の発明は、上記した燃焼室７を含む燃焼装置１に関する。そのような燃焼装置１は、三次燃焼室７として含む燃焼装置１であって、一次燃焼室３と、一次燃焼室３と接続された二次燃焼室５とを含み、二次燃焼室５は三次燃焼室７と接続されるものが好ましい。燃焼室の底部５１、燃焼室の側壁５３、燃焼室の天井５５及び燃焼室の導入部６１は、それぞれ三次燃焼室の底部５１、三次燃焼室の側壁５３、三次燃焼室の天井５５及び三次燃焼室の導入部６１であり、燃焼室内空間は、三次燃焼室内空間であり、未燃焼ガスを含む気体は、二次燃焼ガスであり、燃焼ガスは、三次燃焼ガスであり、
空孔群は、第３の空孔群である。
【０００９】

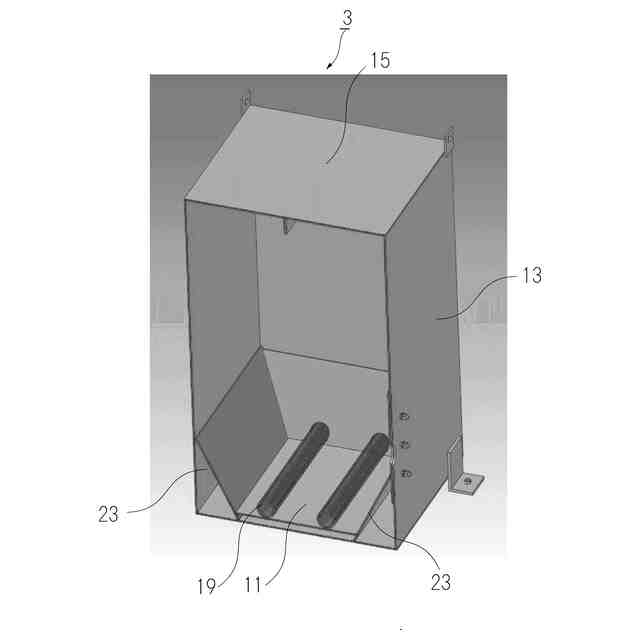

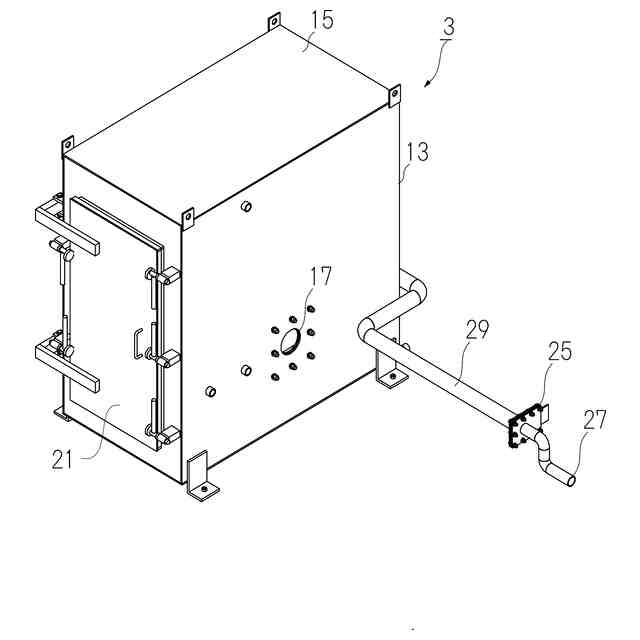

一次燃焼室３は、一次燃焼室の底部１１、一次燃焼室の側壁１３、及び一次燃焼室の天井１５を有する。そして、一次燃焼室の底部１１、一次燃焼室の側壁１３、及び一次燃焼室の天井１５は、これらにより囲まれた空間である一次燃焼室内空間を構成する。

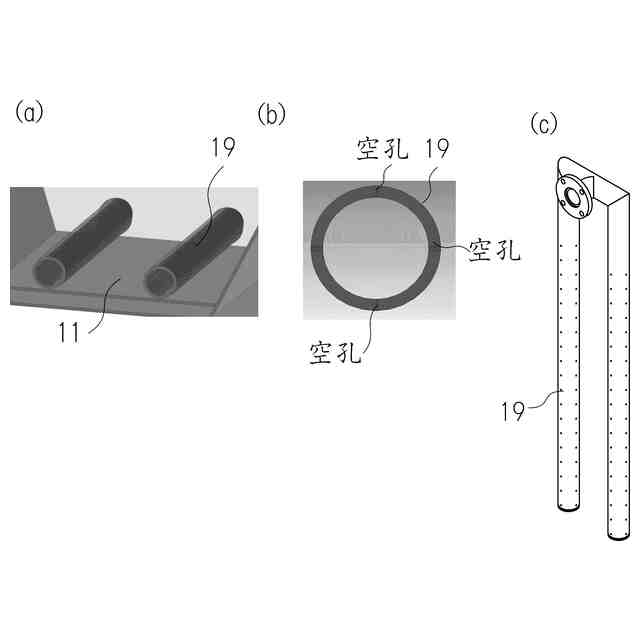

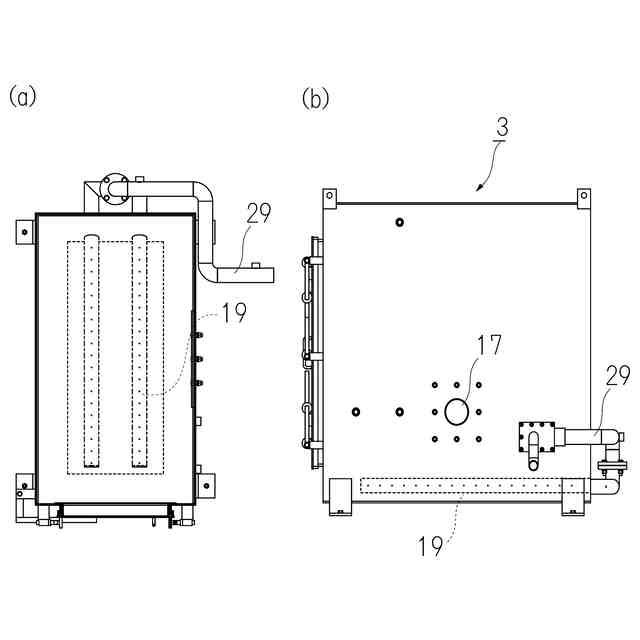

一次燃焼室３は、二次燃焼室へ気体の搬送ができるようにされた一次燃焼室の導出部１７と、一次燃焼室内空間に設けられ、複数の空孔である第１の空孔群を有する送風パイプ１９とをさらに、有する。
一次燃焼室３は、第１の廃棄物を燃焼させて得られる、一次燃焼ガスを一次燃焼室の導出部から導出するものである。

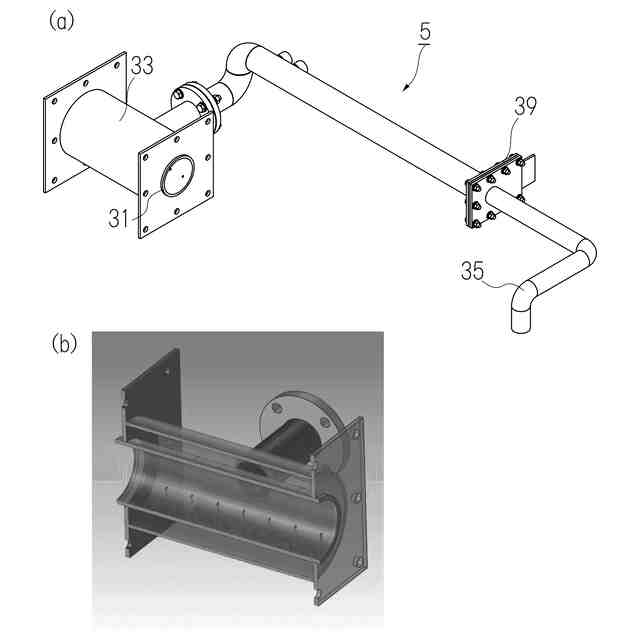

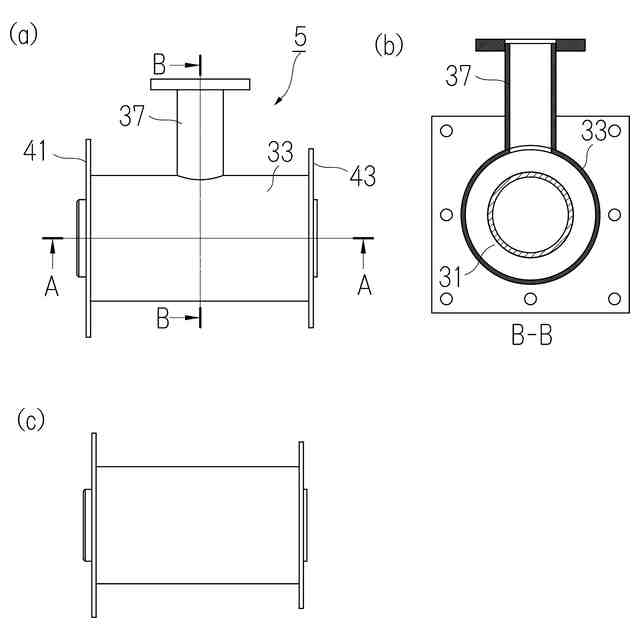

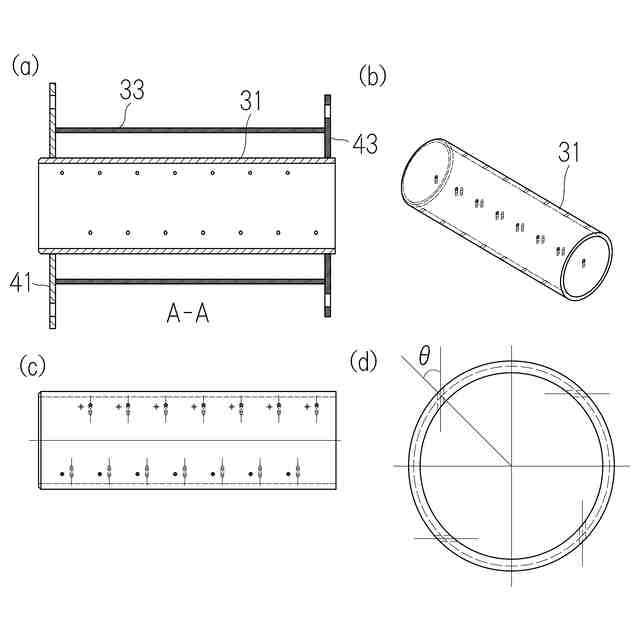

二次燃焼室５は、一次燃焼室の導出部１７と三次燃焼室７とを接続する中心接続管３１と、中心接続管３１の外部を取り囲む、二次燃焼室の筐体３３とを含む。中心接続管３１は、複数の空孔である第２の空孔群が設けられる。
二次燃焼室５は、二次燃焼室の筐体３３に送られた気体である二次燃焼室の供給気体が、第２の空孔群を通じて、中心接続管３１内に送られ、一次燃焼ガスと、二次燃焼室の供給気体とが混合された気体である二次燃焼ガスが、中心接続管３１から、三次燃焼室７へ導出される
【発明の効果】
【００１０】
この発明によれば、未燃焼ガスを効率的に燃焼することができる燃焼室を提供できる。また、この発明によれば、燃焼効率を高め、廃棄物を無害化できたり、環境基準を満たしたうえで、廃棄物を処理できる燃焼装置を提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
