公開番号2025135659
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033528
出願日2024-03-06
発明の名称燃焼装置
出願人株式会社アドバンテック
代理人個人,個人
主分類F23G 5/16 20060101AFI20250911BHJP(燃焼装置;燃焼方法)
要約【課題】簡便な制御により、未燃焼ガスを制御し、廃棄物を効率的に一次燃焼させることができる燃焼装置を提供する。
【解決手段】一次燃焼室3を含む、燃焼装置1であって、一次燃焼室3は、一次燃焼室の底部、一次燃焼室の側壁、及び一次燃焼室の天井を有し、一次燃焼室の底部、一次燃焼室の側壁、及び一次燃焼室の天井は、これらにより囲まれた空間である一次燃焼室内空間を構成するとともに、気体の導出ができるようにされた一次燃焼室の導出部と、一次燃焼室内空間に設けられ、複数の空孔である第1の空孔群を有する送風パイプとをさらに有し、第1の廃棄物を燃焼させて得られる、一次燃焼ガスを一次燃焼室の導出部から導出するものである、燃焼装置1。
【選択図】図1
特許請求の範囲【請求項１】
一次燃焼室（３）を含む、燃焼装置（１）であって、
前記一次燃焼室（３）は、
前記一次燃焼室の底部（１１）、前記一次燃焼室の側壁（１３）、及び前記一次燃焼室の天井（１５）を有し、前記一次燃焼室の底部（１１）、前記一次燃焼室の側壁（１３）、及び前記一次燃焼室の天井（１５）は、これらにより囲まれた空間である一次燃焼室内空間を構成するとともに、
気体の導出ができるようにされた一次燃焼室の導出部（１７）と、
前記一次燃焼室内空間に設けられ、複数の空孔である第１の空孔群を有する送風パイプ（１９）と、をさらに有し、
第１の廃棄物を燃焼させて得られる、一次燃焼ガスを前記一次燃焼室の導出部（１７）から導出するものである、
燃焼装置（１）。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の燃焼装置（１）であって、
前記一次燃焼室の導出部（１７）の中心部は、前記一次燃焼室の側壁の高さの１５％以上４５％以下の部位に存在する、燃焼装置（１）。
【請求項３】
請求項１に記載の燃焼装置（１）であって、
前記送風パイプ（１９）は、前記一次燃焼室の導出部（１７）よりも下方に存在し、前記一次燃焼室の底部（１１）とは離れた位置に存在する、燃焼装置（１）。
【請求項４】
請求項１に記載の燃焼装置（１）であって、前記一次燃焼室（３）と接続された二次燃焼室（５）と、前記二次燃焼室（５）と接続された三次燃焼室（７）とをさらに有し、
前記一次燃焼室の導出部（１７）は、前記二次燃焼室（５）へ前記一次燃焼ガスを導出するものであり、
前記二次燃焼室（５）は、
前記一次燃焼室の導出部（１７）と前記三次燃焼室（７）とを接続する中心接続管（３１）と、
前記中心接続管（３１）の外部を取り囲む、前記二次燃焼室の筐体（３３）とを含み、
前記中心接続管（３１）は、複数の空孔である第２の空孔群が設けられ、
前記二次燃焼室の筐体（３３）に送られた気体である二次燃焼室の供給気体が、前記第２の空孔群を通じて、前記中心接続管（３１）内に送られ、前記一次燃焼ガスと、前記二次燃焼室の供給気体とが混合された気体である二次燃焼ガスが、前記中心接続管（３１）から、前記三次燃焼室（７）へ導出されるものであり、
前記三次燃焼室（７）は、
前記三次燃焼室の底部（５１）、前記三次燃焼室の側壁（５３）、及び前記三次燃焼室の天井（５５）を有し、前記三次燃焼室の底部（５１）、前記三次燃焼室の側壁（５３）、及び前記三次燃焼室の天井（５５）は、これらにより囲まれた空間である三次燃焼室内空間を構成するとともに、
前記三次燃焼室内に送られる気体である三次燃焼室の供給気体を送るための気体供給管（５７）と、
前記二次燃焼ガスを前記三次燃焼室内空間に導入するための三次燃焼室の導入部（６１）と、
前記三次燃焼室内空間において、前記二次燃焼ガスと前記三次燃焼室の供給気体とが混合されたうえで燃焼されて得られる三次燃焼ガスが排出される排出路（６３）と、をさらに有する、
燃焼装置（１）。
【請求項５】
燃焼室（３）であって、
前記燃焼室（３）は、
前記燃焼室の底部（１１）、前記燃焼室の側壁（１３）、及び前記燃焼室の天井（１５）を有し、前記燃焼室の底部（１１）、前記燃焼室の側壁（１３）、及び前記燃焼室の天井（１５）は、これらにより囲まれた空間である燃焼室内空間を構成するとともに、
気体の導出ができるようにされた燃焼室の導出部（１７）と、
前記燃焼室内空間に設けられ、複数の空孔である第１の空孔群を有する送風パイプ（１９）と、をさらに有し、
第１の廃棄物を燃焼させて得られる、燃焼ガスを前記燃焼室の導出部（１７）から導出するものであり、
であって、
前記燃焼室の導出部（１７）の中心部は、前記燃焼室の側壁の高さの１５％以上４５％以下の部位に存在する、
燃焼室（３）。

発明の詳細な説明【技術分野】
【０００１】
本発明は、燃焼装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
廃棄物を燃焼させる燃焼装置が知られている。燃焼装置は、複数の燃焼室と、燃焼室の間を接続する経路とを含む。そして、燃焼装置は、廃棄物を燃焼させつつ燃焼ガスを高温にすることで、有害なガスが外気に放出されることを防止していた（例えば、特許文献１、特許文献２及び特許文献３を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平７－２２９６１０号公報
特開２０１９－０２００５５号公報
特開２０２１－０６３６００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
簡便な制御により、未燃焼ガスを制御し、廃棄物を効率的に一次燃焼させることができる燃焼装置が望まれる。また、燃焼効率を高め、廃棄物を無害化できたり、環境基準を満たしたうえで、廃棄物を処理できる燃焼装置が望まれる。
【課題を解決するための手段】
【０００５】
上記の課題は、例えば、数の空孔である第１の空孔群を有する送風パイプを一次燃焼室内に設けることで、解決できる。
【０００６】
この明細書に記載される発明のひとつは、一次燃焼室３を含む、燃焼装置１に関する。

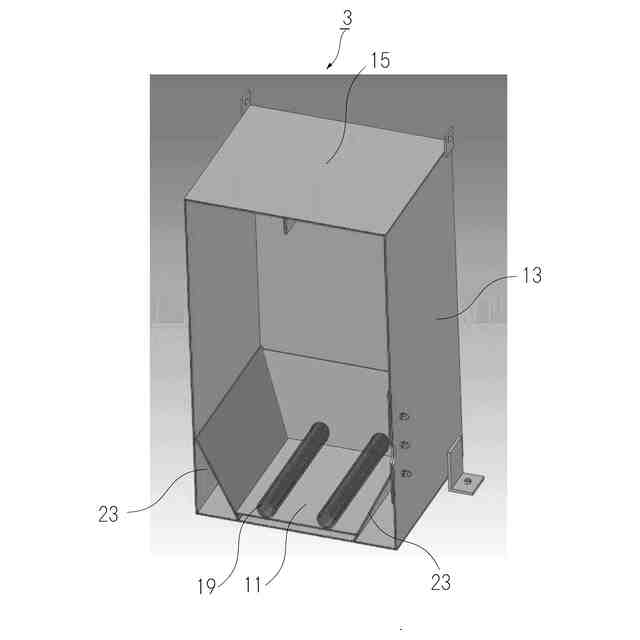

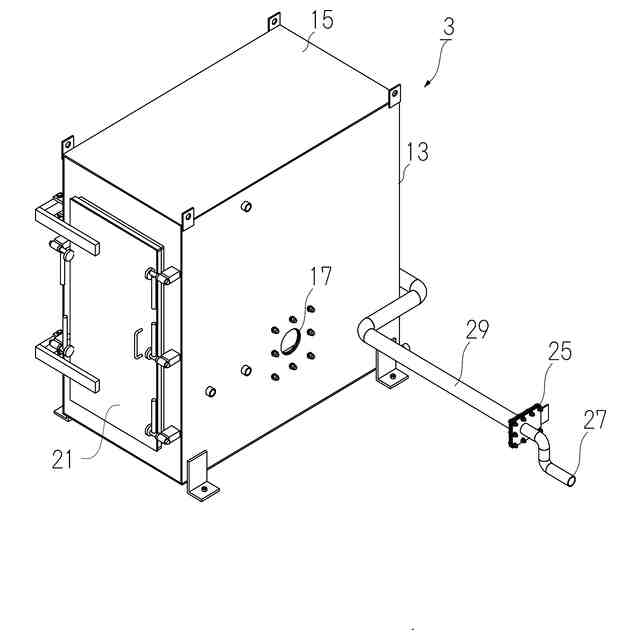

一次燃焼室３は、一次燃焼室の底部１１、一次燃焼室の側壁１３、一次燃焼室の天井１５、一次燃焼室の導出部１７、及び送風パイプ１９を有する。そして、一次燃焼室の底部１１、一次燃焼室の側壁１３、及び一次燃焼室の天井１５は、これらにより囲まれた空間である一次燃焼室内空間を構成する。
一次燃焼室の導出部１７は、気体の導出ができるようにされた要素である。具体的には、一次燃焼室の導出部１７から一次燃焼ガスが一次燃焼室３の外部へ導出される。

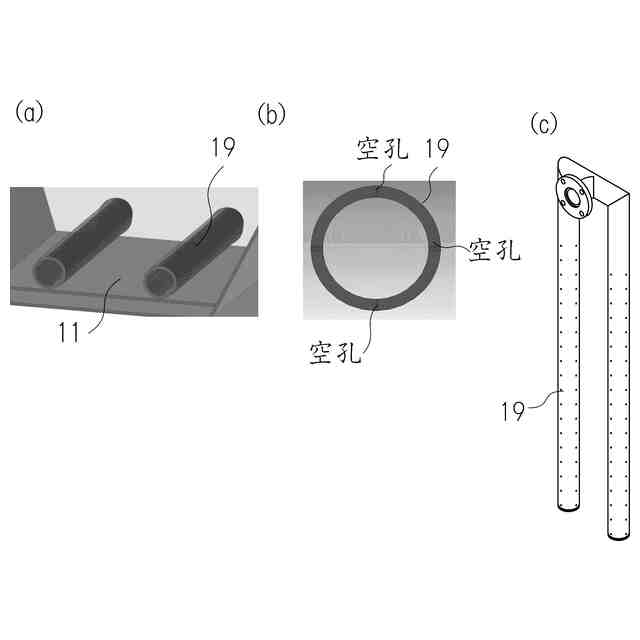

送風パイプ１９は、一次燃焼室内空間に設けられ、複数の空孔である第１の空孔群を有する要素である。送風パイプ１９から、一次燃焼室内空間内に供給気体が供給される。
一次燃焼室３は、第１の廃棄物を燃焼させて得られる、一次燃焼ガスを一次燃焼室の導出部１７から導出する。
【０００７】

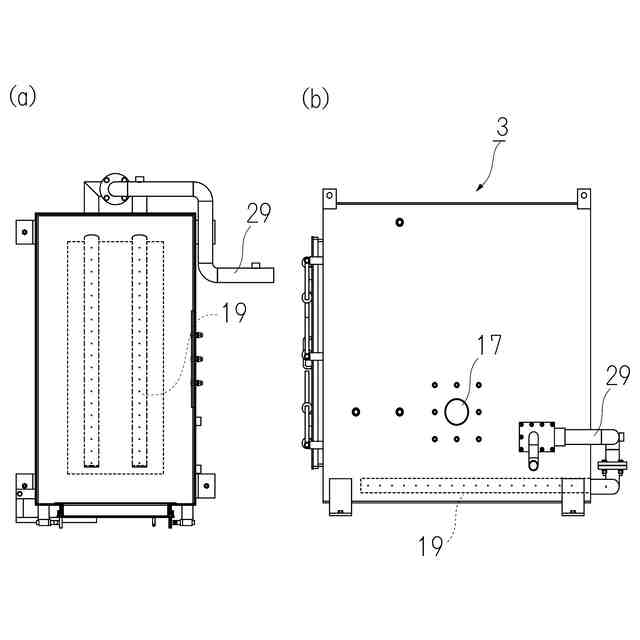

一次燃焼室の導出部１７の中心部は、一次燃焼室の側壁の高さの１５％以上４５％以下の部位に存在するものが好ましい。
【０００８】
送風パイプ１９は、一次燃焼室の導出部１７よりも下方に存在し、一次燃焼室の底部１１とは離れた位置に存在することが好ましい。
【０００９】

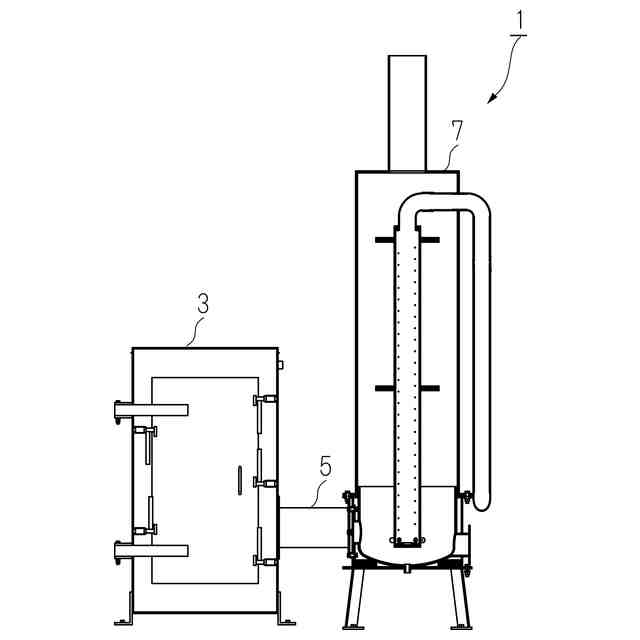

燃焼装置１であって、一次燃焼室３と接続された二次燃焼室５と、二次燃焼室５と接続された三次燃焼室７とをさらに有するものが好ましい。
この場合、一次燃焼室の導出部１７は、二次燃焼室５へ一次燃焼ガスを導出するものである。

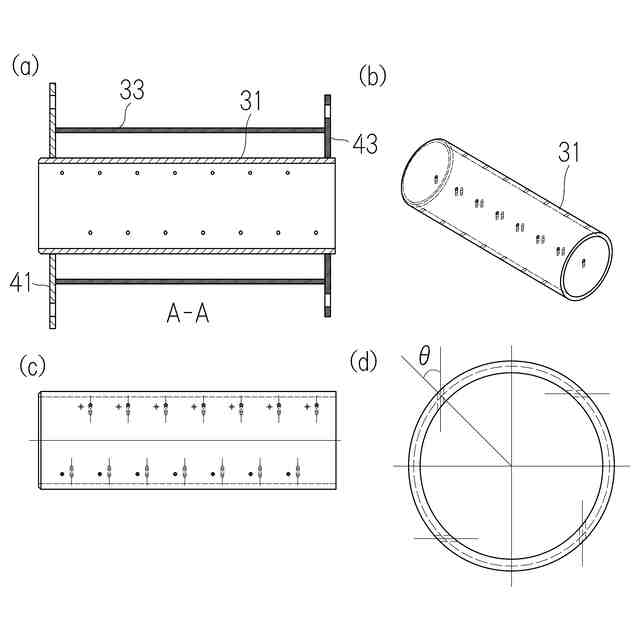

二次燃焼室５は、中心接続管３１と、二次燃焼室の筐体３３とを有する。中心接続管３１は、一次燃焼室の導出部１７と三次燃焼室７とを接続する要素である。二次燃焼室の筐体３３は、中心接続管３１の外部を取り囲む要素である。中心接続管３１は、複数の空孔である第２の空孔群が設けられる。そして、二次燃焼室の筐体３３に送られた気体である二次燃焼室の供給気体が、第２の空孔群を通じて、中心接続管３１内に送られる。このようにして、一次燃焼ガスと、二次燃焼室の供給気体とが混合された気体である二次燃焼ガスが形成される。二次燃焼ガスは、中心接続管３１から、三次燃焼室７へ導出される。

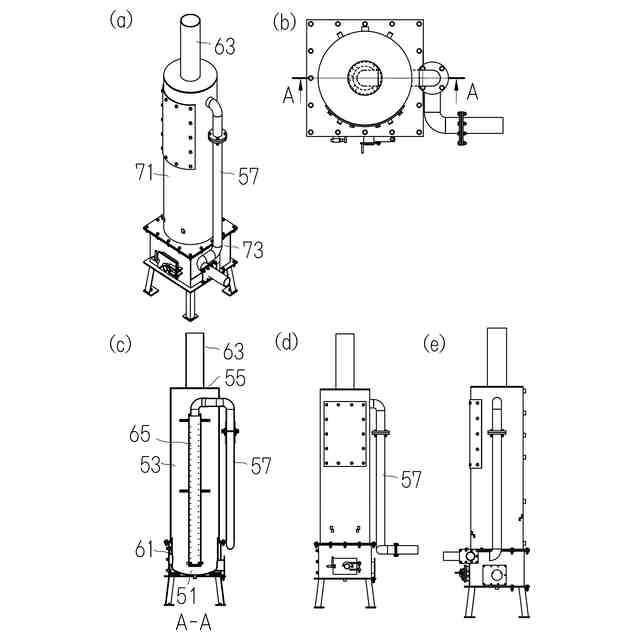

三次燃焼室７は、
三次燃焼室の底部５１、三次燃焼室の側壁５３、三次燃焼室の天井５５、気体供給管５７、三次燃焼室の導入部６１及び排出路６３を有する。三次燃焼室の底部５１、三次燃焼室の側壁５３、及び三次燃焼室の天井５５は、これらにより囲まれた空間である三次燃焼室内空間を構成する。
気体供給管５７は、三次燃焼室内に送られる気体である三次燃焼室の供給気体を送るための要素である。
三次燃焼室の導入部６１は、二次燃焼ガスを三次燃焼室内空間に導入するための要素である。
三次燃焼室内空間において、二次燃焼ガスと三次燃焼室の供給気体とが混合されたうえで燃焼され、三次燃焼ガスが得られる。排出路６３は、三次燃焼ガスを排出するための要素である。
【発明の効果】
【００１０】
この発明によれば、第１の空孔群を有する送風パイプを一次燃焼室内に設けることにより、簡便に未燃焼ガスを制御でき、廃棄物を効率的に一次燃焼させることができる燃焼装置を提供できる。また、この発明によれば、燃焼効率を高め、廃棄物を無害化できたり、環境基準を満たしたうえで、廃棄物を処理できる燃焼装置を提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
