公開番号2025145659
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045952
出願日2024-03-22
発明の名称ルーバー回転装置及び間仕切装置
出願人株式会社ニチベイ
代理人弁理士法人南青山国際特許事務所
主分類E06B 7/086 20060101AFI20250926BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】より簡易な構造でルーバーの角度を保持可能なルーバー回転装置及び間仕切装置を提供すること。
【解決手段】ルーバー回転装置は、複数のルーバーユニットを連結することにより複数のルーバーを同期させて回転操作可能に構成されるルーバー回転装置である。前記各ルーバーユニットは、その長手方向両端部から突出する軸部を有するとともに、当該軸部の少なくとも一方にピニオンギアが形成された1つのルーバーと、前記軸部を回転可能に支持する一対のベース部材と、前記ルーバーの長手方向両端部のうち少なくとも一端部に、前記複数のルーバーユニット間において相互に連結可能に設けられ、前記ピニオンギアと噛合するラックギアを有し、前記ルーバーの回転操作に伴い摺動する可動部材と、を有する。前記可動部材は、前記ルーバーの非回転操作時において、当該可動部材の摺動位置を弾性力により保持可能な保持部を有する。

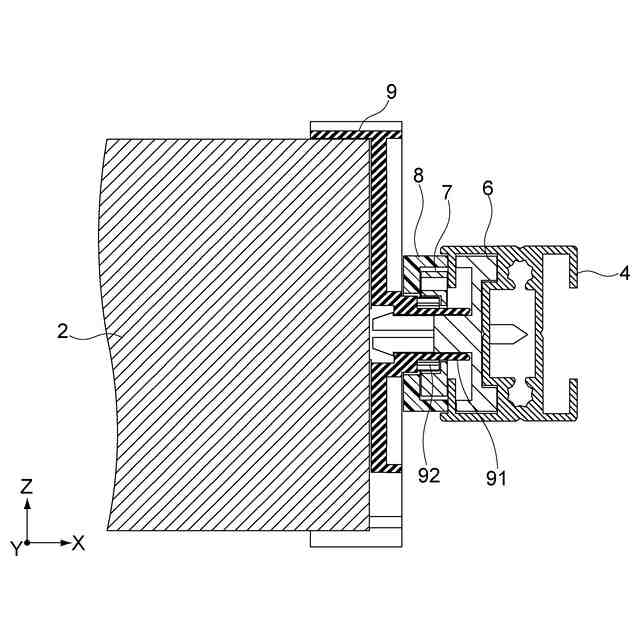

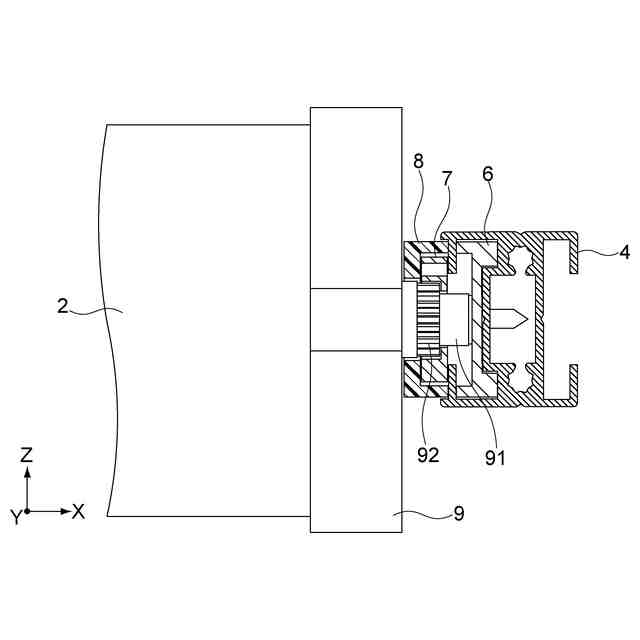

【選択図】図9

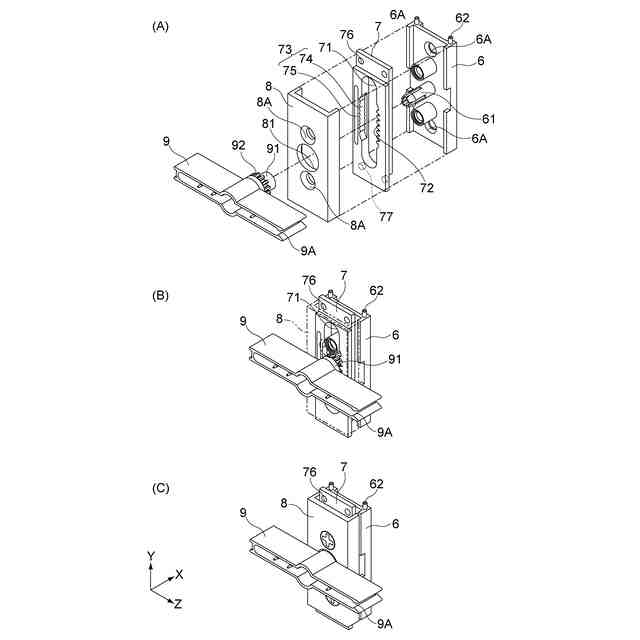

特許請求の範囲【請求項１】

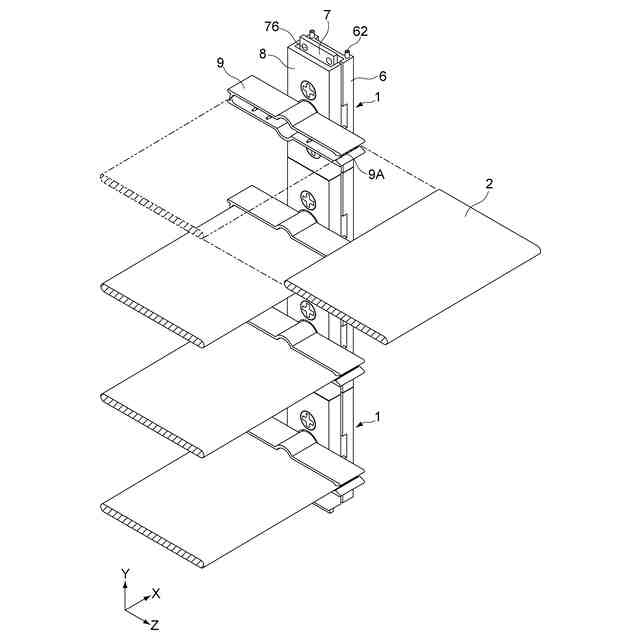

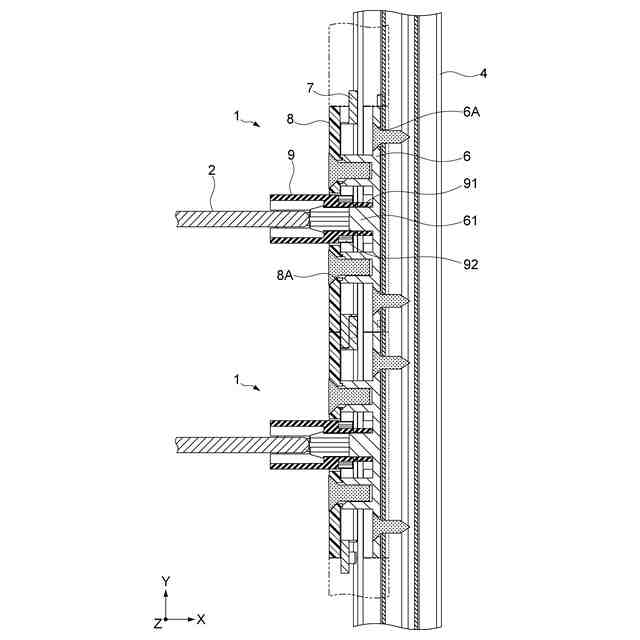

複数のルーバーユニットを連結することにより複数のルーバーを同期させて回転操作可能に構成されるルーバー回転装置であって、
前記各ルーバーユニットは、
その長手方向両端部から突出する軸部を有するとともに、当該軸部の少なくとも一方にピニオンギアが形成された１つのルーバーと、
前記軸部を回転可能に支持する一対のベース部材と、
前記ルーバーの長手方向両端部のうち少なくとも一端部に、前記複数のルーバーユニット間において相互に連結可能に設けられ、前記ピニオンギアと噛合するラックギアを有し、前記ルーバーの回転操作に伴い摺動する可動部材と、を有し、
前記可動部材は、前記ルーバーの非回転操作時において、当該可動部材の摺動位置を弾性力により保持可能な保持部を有する
ルーバー回転装置。
続きを表示（約 810 文字）【請求項２】
請求項１に記載のルーバー回転装置であって、
前記可動部材は、当該可動部材の摺動方向に沿って開口された長孔状の開口部を有し、
前記ラックギアは、前記開口部の短手方向一方側の内側面に形成され、
前記保持部は、前記ピニオンギアと当接しその弾性力により当該ピニオンギアを保持するように前記開口部の短手方向他方側の内側面に設けられる
ルーバー回転装置。
【請求項３】
請求項２に記載のルーバー回転装置であって、
前記保持部は、前記開口部の短手方向他方側の内側面に前記ピニオンギアと当接するように形成された当接部と、当該当接部に前記弾性力を付与するように前記当接部に沿って前記可動部材に形成された空洞部と、を有する
ルーバー回転装置。
【請求項４】
請求項３に記載のルーバー回転装置であって、
前記当接部は、少なくとも一部に凹凸部を有する
ルーバー回転装置。
【請求項５】
請求項１に記載のルーバー回転装置であって、
前記ルーバーユニットは、前記ベース部材との間で前記可動部材を覆うカバー部材を有し、
前記保持部は、前記カバー部材の内壁と弾性的に摺接するように前記可動部材に形成された弾性片である
ルーバー回転装置。
【請求項６】
請求項１に記載のルーバー回転装置であって、
前記ルーバーユニットは、前記ルーバーの長手方向端部に取付可能に設けられ、前記軸部を有するルーバーホルダを有する
ルーバー回転装置。
【請求項７】
請求項１乃至６のいずれかに記載の少なくとも１つのルーバー回転装置と、

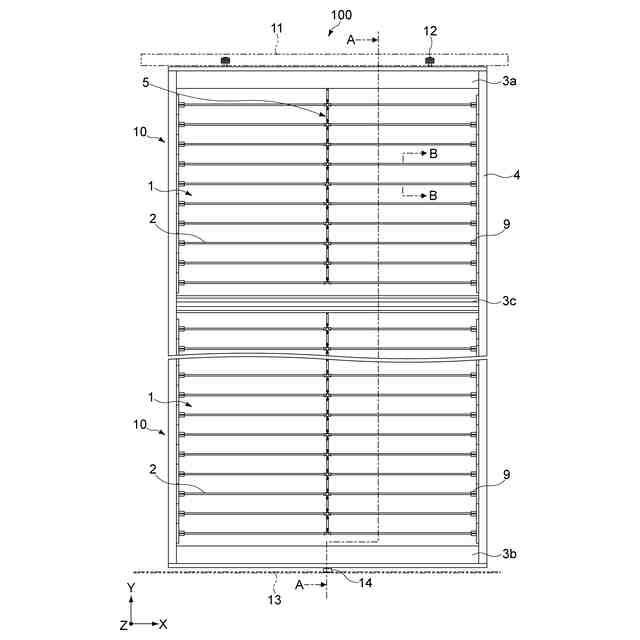

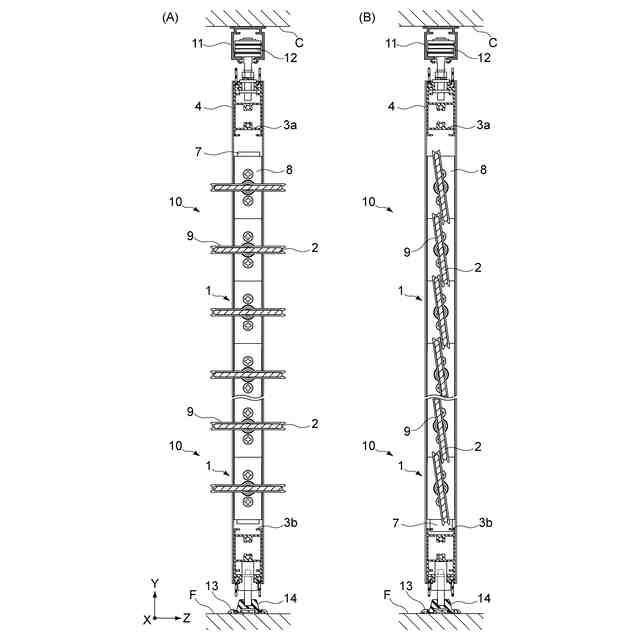

前記少なくとも１つのルーバー回転装置の上端に設けられ、レールに移動可能に支持されるランナと
を具備する間仕切装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、間仕切、窓、ドア、面格子等に用いられるルーバー回転装置及び当該ルーバー回転装置を有する間仕切装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、建物の窓部や内部空間の間仕切等に、光、風、温度、音、視野等の調整のために用いられるルーバー回転装置が知られている。
【０００３】
例えば下記特許文献１には、扉枠間に複数個のルーバーを平行状に配置し、扉枠内に収容したキャップを各ルーバーの端部に嵌め、各キャップを連結板で連結し、キャップの中の一つをピニオンギアに選定し、扉枠の屋内側に案内部材を固定し、案内部材内にピニオンギアと噛み合うラックギアを備えたスライド部材を摺動自在に設け、スライド部材を摺動させてルーバーを回転させるように構成されたルーバー回転装置が開示されている。
【０００４】
ここで、案内部材は内面を開放した筐体であり、その内側面には波形ストッパーが連なるように形成されている。そして、スライド部材の側面には波形ストッパーに係合する突起を有する舌片が形成されており、舌片の突起が波形ストッパーに係合することでルーバーを任意の角度で固定できるように構成されている。
【０００５】
また、上記のルーバー回転装置は、窪みが凹設されたストッパーをスライド部材内に付勢した状態で備えており、ストッパーが付勢力に抗して移動し窪みが舌片と対向する位置となると、舌片が窪み内に変位可能となり、舌片の突起が波形ストッパーに係合した係合状態が解除可能となる。
【０００６】
更に、上記のルーバー回転装置は、ストッパーを移動可能又は移動不能な状態に切替操作可能に構成されたレバーを備えている。即ち、レバーの操作によって、上記係合状態をロックしてルーバーを任意の角度に保持可能としたり、上記係合状態のロックを解除してルーバーの角度を調整可能としたりすることができる。
【先行技術文献】
【特許文献】
【０００７】
特開２００４－０５２３８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、上記のルーバー回転装置は、ルーバーの角度を保持するための構造が複雑であるという課題があった。
【０００９】
本発明は、以上のような事情に鑑みてなされたものであり、より簡易な構造でルーバーの角度を保持可能なルーバー回転装置及び間仕切装置を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記目的を達成するため、本発明の一形態に係るルーバー回転装置は、複数のルーバーユニットを連結することにより複数のルーバーを同期させて回転操作可能に構成されるルーバー回転装置である。前記各ルーバーユニットは、その長手方向両端部から突出する軸部を有するとともに、当該軸部の少なくとも一方にピニオンギアが形成された１つのルーバーと、前記軸部を回転可能に支持する一対のベース部材と、前記ルーバーの長手方向両端部のうち少なくとも一端部に、前記複数のルーバーユニット間において相互に連結可能に設けられ、前記ピニオンギアと噛合するラックギアを有し、前記ルーバーの回転操作に伴い摺動する可動部材と、を有する。前記可動部材は、前記ルーバーの非回転操作時において、当該可動部材の摺動位置を弾性力により保持可能な保持部を有する。
（【００１１】以降は省略されています）
