公開番号2025145203
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045267
出願日2024-03-21
発明の名称磁気ディスク装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人酒井国際特許事務所
主分類G11B 20/10 20060101AFI20250926BHJP(情報記憶)
要約【課題】記憶容量が多い磁気ディスク装置を提供すること。
【解決手段】磁気ヘッドは、磁気ディスクに対し、第1の極性および第1の極性の逆の極性である第2の極性の何れかの極性に磁化する磁化動作を実行する。磁化動作は、第1の記録幅で磁化する第1磁化動作と、第1の記録幅よりも大きい第2の記録幅で磁化する第2磁化動作と、を含む。コントローラは、第1領域単位を第1磁化動作または第2磁化動作で第1の極性または第2の極性の何れかの極性に磁化し、その後、第2領域単位を第2磁化動作で第1領域単位とは逆の極性に磁化する。第2領域単位は、複数のトラックのうちの第1トラックに隣接するトラックであり第1トラックの後にライトされるトラックである第2トラックに含まれる第1領域単位に半径方向に隣接する領域単位である。
【選択図】図8
特許請求の範囲【請求項１】
複数のトラックが設けられ、前記複数のトラックのそれぞれはトラックに沿って配列された複数の領域単位を含む、磁気ディスクと、
前記磁気ディスクに対し、第１の極性および前記第１の極性の逆の極性である第２の極性の何れかの極性に磁化する磁化動作を実行し、前記磁化動作は、第１の記録幅で磁化する第１磁化動作と、前記第１の記録幅よりも大きい第２の記録幅で磁化する第２磁化動作と、を含む磁気ヘッドと、
前記複数のトラックのうちの一のトラックである第１トラックに含まれる一の領域単位である第１領域単位に対して第１値をライトする第１ライト動作と、前記第１領域単位に対して前記第１値と異なる第２値をライトする第２ライト動作と、前記第１領域単位に対して前記第１値および前記第２値の何れとも異なる第３値をライトする第３ライト動作と、の何れのライト動作をも実行可能であり、
前記第１ライト動作では、前記第１磁化動作または前記第２磁化動作で前記第１領域単位を前記第１の極性に磁化し、
前記第２ライト動作では、前記第１領域単位を前記第１磁化動作または前記第２磁化動作で前記第２の極性に磁化し、
前記第３ライト動作では、前記第１領域単位を前記第１磁化動作または前記第２磁化動作で前記第１の極性または前記第２の極性の何れかの極性に磁化し、その後、第２領域単位を前記第２磁化動作で前記第１領域単位とは逆の極性に磁化し、前記第２領域単位は、前記複数のトラックのうちの前記第１トラックに隣接するトラックであり前記第１トラックの後にライトされるトラックである第２トラックに含まれる前記第１領域単位に半径方向に隣接する領域単位である、
コントローラと、
を備える磁気ディスク装置。
続きを表示（約 2,000 文字）【請求項２】
前記コントローラは、前記第３ライト動作において、
前記第２領域単位に対して前記第２磁化動作で磁化することで、前記第１領域単位の一部の磁化を反転する、
請求項１に記載の磁気ディスク装置。
【請求項３】
前記コントローラは、前記第３ライト動作において、前記第２領域単位の極性を特定し、前記第１領域単位を、特定された前記第２領域単位の極性とは逆の極性に磁化する、
請求項１に記載の磁気ディスク装置。
【請求項４】
前記コントローラは、前記第１ライト動作、前記第２ライト動作、および前記第３ライト動作において、
第３領域単位にライトされる値が前記第１値または前記第２値である場合には、前記第１領域単位を前記第１磁化動作で磁化し、前記第３領域単位は、前記複数のトラックのうちの前記第１トラックに隣接するトラックであり前記第１トラックの前にライトされるトラックである第３トラックに含まれる前記第１領域単位に半径方向に隣接する領域単位であり、
前記第３領域単位にライトされる値が前記第３値である場合には、前記第１領域単位を前記第２磁化動作で磁化する、
請求項１に記載の磁気ディスク装置。
【請求項５】
前記コントローラは、
前記第１ライト動作において、前記第１磁化動作または前記第２磁化動作で前記第１領域単位を前記第１の極性に磁化した後、前記第１磁化動作で前記第２領域単位を前記第１の極性または前記第２の極性の何れかの極性に磁化し、
前記第２ライト動作において、前記第１領域単位を前記第１磁化動作または前記第２磁化動作で前記第２の極性に磁化した後、前記第１磁化動作で前記第２領域単位を前記第１の極性または前記第２の極性の何れかの極性に磁化する、
請求項１に記載の磁気ディスク装置。
【請求項６】
前記コントローラは、
前記複数のトラックのうちの半径方向に連続する複数の第４トラックに対してＳＭＲ（Shingled Magnetic Recording）の方式でライトし、前記複数の第４トラックに対するトラック単位のライトの順番は、前記複数の第４トラックの半径方向における一端の第４トラックである第５トラックから前記複数の第４トラックの半径方向における他端の第４トラックである第６トラックまでの方向の順番であり、
前記第６トラックに含まれる一の領域単位である第４領域単位に対して前記第３値をライトする第４ライト動作を実行可能であり、
前記第４ライト動作において、前記第４領域単位を前記第１磁化動作または前記第２磁化動作で前記第１の極性または前記第２の極性の何れかの極性に磁化し、その後、第５領域単位を前記第２磁化動作で前記第４領域単位とは逆の極性に磁化し、前記第５領域単位は、前記第６トラックに隣接する２つのトラックのうちの前記第５トラックに向かう側とは反対側のトラックに含まれる、前記第４領域単位に半径方向に隣接する領域単位である、
請求項１に記載の磁気ディスク装置。
【請求項７】
前記コントローラは、
前記第４領域単位に対して前記第１値または前記第２値をライトする第５ライト動作を実行可能であり、
前記第５ライト動作において、前記第１磁化動作または前記第２磁化動作で前記第４領域単位を前記第１の極性または前記第２の極性に磁化し、その後、前記第５領域単位に対する磁化を控える、
請求項６に記載の磁気ディスク装置。
【請求項８】
前記コントローラは、
前記第１磁化動作においては第１量のライト電流を前記磁気ヘッドに供給し、
前記第２磁化動作においては前記第１量よりも多い第２量のライト電流を前記磁気ヘッドに供給する、
請求項１から請求項７の何れか一項に記載の磁気ディスク装置。
【請求項９】
前記磁気ヘッドは、前記磁気ディスクにエネルギーを与えるアシスト素子を備え、
前記コントローラは、
前記第１磁化動作においては前記アシスト素子によって第３量のエネルギーを前記磁気ディスクに与え、
前記第２磁化動作においては前記アシスト素子によって前記第３量よりも多い第４量のエネルギーを前記磁気ディスクに与える、
請求項１から請求項７の何れか一項に記載の磁気ディスク装置。
【請求項１０】
前記第３値は、それぞれ異なる複数の第４値を含み、
前記コントローラは、前記第３ライト動作において、前記第１領域単位における磁化を反転する部分の前記第１領域単位に対する割合を前記複数の第４値のそれぞれ毎に異ならせる、
請求項１に記載の磁気ディスク装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本実施形態は、磁気ディスク装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、磁気ディスク装置においては、磁気ディスクには２進数で表現されたデータがライトされる。
【先行技術文献】
【特許文献】
【０００３】
米国特許第９８５８９６２号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一つの実施形態は、記憶容量が多い磁気ディスク装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
一つの実施形態によれば、磁気ディスク装置は、磁気ディスクと、磁気ヘッドと、コントローラと、を備える。磁気ディスクには、複数のトラックが設けられ、複数のトラックのそれぞれはトラックに沿って配列された複数の領域単位を含む。磁気ヘッドは、磁気ディスクに対し、第１の極性および第１の極性の逆の極性である第２の極性の何れかの極性に磁化する磁化動作を実行する。磁化動作は、第１の記録幅で磁化する第１磁化動作と、第１の記録幅よりも大きい第２の記録幅で磁化する第２磁化動作と、を含む。コントローラは、第１領域単位に対して第１値をライトする第１ライト動作と、第１領域単位に対して第２値をライトする第２ライト動作と、第１領域単位に対して第３値をライトする第３ライト動作と、の何れのライト動作をも実行可能である。第１領域単位は、複数のトラックのうちの一のトラックである第１トラックに含まれる一の領域単位である。第２値は、第１値と異なる値である。第３値は、第１値および第２値の何れとも異なる値である。第１ライト動作では、コントローラは、第１磁化動作または第２磁化動作で第１領域単位を第１の極性に磁化する。第２ライト動作では、コントローラは、第１領域単位を第１磁化動作または第２磁化動作で第２の極性に磁化する。第３ライト動作では、コントローラは、第１領域単位を第１磁化動作または第２磁化動作で第１の極性または第２の極性の何れかの極性に磁化し、その後、第２領域単位を第２磁化動作で第１領域単位とは逆の極性に磁化する。第２領域単位は、複数のトラックのうちの第１トラックに隣接するトラックであり第１トラックの後にライトされるトラックである第２トラックに含まれる第１領域単位に半径方向に隣接する領域単位である。
【図面の簡単な説明】
【０００６】
図１は、第１の実施形態の磁気ディスク装置の構成の一例を示す模式的な図である。
図２は、第１の実施形態の磁気ディスクの構成の一例を示す模式的な図である。

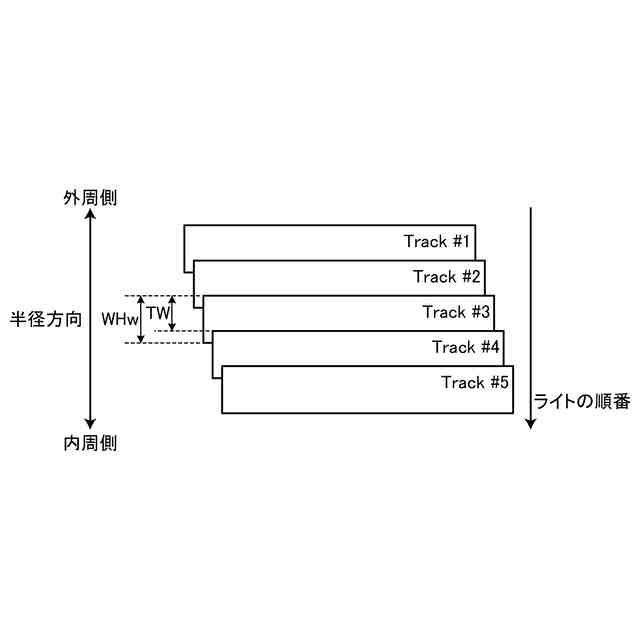

図３は、第１の実施形態の磁気ディスク装置で使用されるＳＭＲ方式を説明するための模式的な図である。

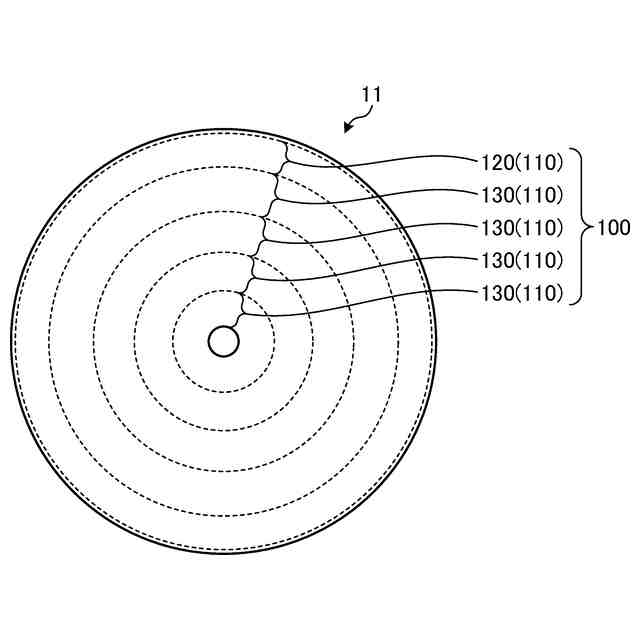

図４は、実施形態の磁気ディスクに設けられた複数のバンド領域の例を示す図である。
図５は、実施形態の磁気ディスクに設けられた複数のバンド領域の例を示す別の図である。
図６は、第１の実施形態にかかる、３進数の情報をライトする方法を説明するための図である。

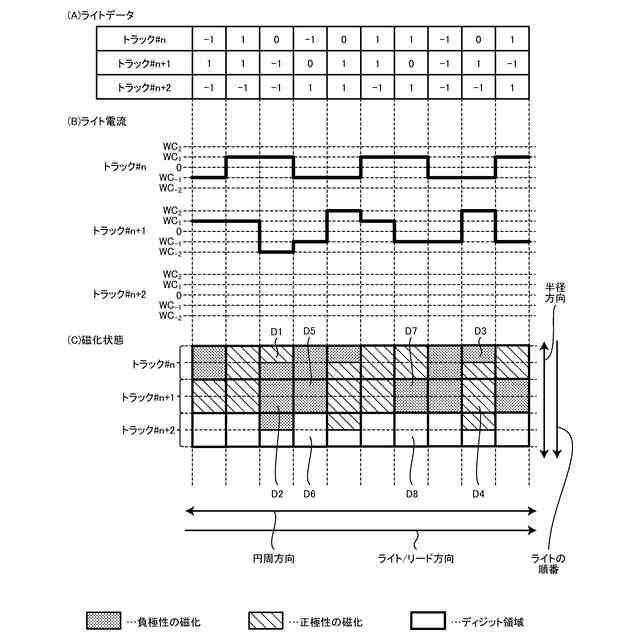

図７は、第１の実施形態にかかる、３進数の情報をライトする方法を説明するための別の図である。

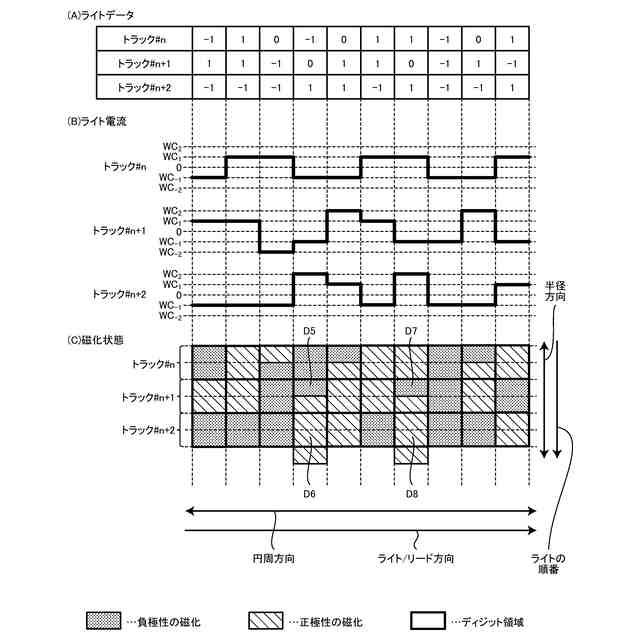

図８は、第１の実施形態にかかる、３進数の情報をライトする方法を説明するためのさらに別の図である。
図９は、第１の実施形態における半径方向に互いに隣接する２つのディジット領域におけるライト電流の設定パターンの一覧を示す図である。
図１０は、第１の実施形態の磁気ディスク装置のライト動作の一例を示す図である。
図１１は、第１の実施形態のライト電流を設定する動作の一例を示すフローチャートである。
図１２は、第１の実施形態の追加トラックへのライト動作の例を説明するための図である。
図１３は、第２の実施形態のコントローラが実行するライトデータの生成方法の一例を説明するための図である。
図１４は、第３の実施形態にかかる、４つのレベルをとり得る値をライトする方法を説明するための図である。
図１５は、第４の実施形態の記録幅の制御方法の一例を説明するための図である。
【発明を実施するための形態】
【０００７】
以下に添付図面を参照して、実施形態の磁気ディスク装置を詳細に説明する。なお、これらの実施形態により本発明が限定されるものではない。
【０００８】
（第１の実施形態）
図１は、第１の実施形態の磁気ディスク装置１の構成の一例を示す模式的な図である。
【０００９】
磁気ディスク装置１は、ホスト２に接続される。磁気ディスク装置１は、ホスト２から、ライトコマンドやリードコマンドなどの、アクセスコマンドを受信することができる。
【００１０】
磁気ディスク装置１は、表面に記録面が形成された磁気ディスク１１を備える。磁気ディスク装置１は、アクセスコマンドに応じて磁気ディスク１１（より正確には磁気ディスク１１の記録面）に対し、データのライトおよびリードを行う。なお、磁気ディスク装置１は、複数枚の磁気ディスク１１を有し得るが、実施形態では、説明及び図示の簡略化のため、磁気ディスク装置１は１枚の磁気ディスク１１を備えることとしている。
（【００１１】以降は省略されています）
