発明の名称積層セラミックコンデンサ
出願人株式会社村田製作所
代理人個人,個人
主分類H01G 4/30 20060101AFI20250925BHJP(基本的電気素子)
要約【課題】高温信頼性の低下が抑制された積層セラミックコンデンサを提供すること。
【解決手段】積層セラミックコンデンサ1では、積層体2は、有効層幅方向端部201と有効層中央部202とを有し、積層体2は、希土類元素が偏析している希土類偏析領域81をさらに有し、有効層幅方向端部201に存在する希土類偏析領域81の希土類元素の偏析量に対して、有効層中央部202に存在する希土類偏析領域81の希土類元素の偏析量は、有効層中央部>有効層幅方向端部、の関係にある。
【選択図】図7A
特許請求の範囲【請求項１】
積層された複数の誘電体層と積層された複数の内部電極層とを含み、
高さ方向に相対する第１の主面および第２の主面と、
高さ方向に直交する幅方向に相対する第１の側面および第２の側面と、
高さ方向および幅方向に直交する長さ方向に相対する第１の端面および第２の端面と、を含み、
前記誘電体層と前記内部電極層とが交互に積層されてなる有効層部と、
前記有効層部を前記第１の主面側および前記第２の主面側から挟み込むように配置された外層部と、を含む積層体と、
前記第１の端面上に配置された第１の外部電極と、
前記第２の端面上に配置された第２の外部電極と、
を有する積層セラミックコンデンサにおいて、
前記積層体は、前記有効層部の幅方向の端部に配置されている有効層幅方向端部と、
前記有効層部の中央部に配置されている有効層中央部と、を有し、
前記積層体は、希土類元素が偏析している希土類偏析領域をさらに有し、
幅方向および高さ方向に平行な断面において、
前記有効層幅方向端部に存在する前記希土類偏析領域の希土類元素の偏析量に対して、前記有効層中央部に存在する前記希土類偏析領域の希土類元素の偏析量は、有効層中央部＞有効層幅方向端部、の関係にあり、
前記誘電体層の誘電体材料は、カルシウム、ジルコニウム、ストロンチウムのうち少なくとも１つを含み、ペロブスカイト型構造を有する材料を含有する、積層セラミックコンデンサ。
続きを表示（約 320 文字）【請求項２】
前記有効層幅方向端部に対する、前記有効層中央部の希土類元素の偏析量の比は、２倍以上４倍以下である、請求項１に記載の積層セラミックコンデンサ。
【請求項３】
前記積層体は、さらにアルミニウムが偏析しているアルミニウム偏析領域を有し、
前記アルミニウム偏析領域は、前記有効層幅方向端部に存在し、前記有効層中央部には存在しない、請求項１または請求項２に記載の積層セラミックコンデンサ。
【請求項４】
前記内部電極層は、内部電極存在領域と、内部電極分断領域と、を有し、
前記アルミニウム偏析領域は、前記内部電極分断領域に存在する、請求項３に記載の積層セラミックコンデンサ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層セラミックコンデンサに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
例えば、特許文献１に記載された積層セラミックコンデンサは、チタン酸バリウムなどの誘電体からなるセラミック焼結体のコンデンサ本体を備える。コンデンサ本体の内部には誘電体層となるセラミック層を介して、銀または銀－パラジウム合金などの貴金属材料あるいはニッケルなどの卑金属材料からなる内部電極層が配置される。内部電極層は、コンデンサ本体の一方の端面と他方の端面とに交互に導出される。交互に導出された一方の内部電極層と他方の内部電極層とは、それぞれ異なる電位の外部電極に電気的に接続される。
【０００３】
特許文献１に記載された積層コンデンサの内部電極層は金属材料で構成され、外部電極はこれと同一またはこれと合金化しうる金属を含む複数の金属成分とガラス成分とで構成される。外部電極は、導電性樹脂接着剤を介して配線基板に接着される。外部電極の断面積に対する金属成分の面積占有率は、６０％から９５％の範囲である。これによって、特許文献１に記載された積層コンデンサは、半田を用いることなく、安価に高い信頼性をもって配線基板に実装することを可能にする。
【先行技術文献】
【特許文献】
【０００４】
特開２００１－２３７１３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、上述のような一般的な積層セラミックコンデンサには、高温信頼性が低下する場合があるとの課題がある。特には、内部電極層の幅方向の端部を端緒とする高温信頼性の低下が生じる場合がある。
【０００６】
そこで本発明は、高温信頼性の低下が抑制された積層セラミックコンデンサを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の積層セラミックコンデンサは、積層された複数の誘電体層と積層された複数の内部電極層とを含み、高さ方向に相対する第１の主面および第２の主面と、高さ方向に直交する幅方向に相対する第１の側面および第２の側面と、高さ方向および幅方向に直交する長さ方向に相対する第１の端面および第２の端面と、を含み、前記誘電体層と前記内部電極層とが交互に積層されてなる有効層部と、前記有効層部を前記第１の主面側および前記第２の主面側から挟み込むように配置された外層部と、を含む積層体と、前記第１の端面上に配置された第１の外部電極と、前記第２の端面上に配置された第２の外部電極と、を有する積層セラミックコンデンサにおいて、前記積層体は、前記有効層部の幅方向の端部に配置されている有効層幅方向端部と、前記有効層部の中央部に配置されている有効層中央部と、を有し、前記積層体は、希土類元素が偏析している希土類偏析領域をさらに有し、幅方向および高さ方向に平行な断面において、前記有効層幅方向端部に存在する前記希土類偏析領域の希土類元素の偏析量に対して、前記有効層中央部に存在する前記希土類偏析領域の希土類元素の偏析量は、有効層中央部＞有効層幅方向端部、の関係にあり、前記誘電体層の誘電体材料は、カルシウム、ジルコニウム、ストロンチウムのうち少なくとも１つを含み、ペロブスカイト型構造を有する材料を含有する。
【発明の効果】
【０００８】
本発明によれば、高温信頼性の低下が抑制された積層セラミックコンデンサを提供することができる。
【図面の簡単な説明】
【０００９】
図１は本開示の一実施形態の積層セラミックコンデンサの外観斜視図である。
図２は図１の１０１－１０１断面図である。
図３は図２の１０２－１０２断面図である。
図４は図２の１０３－１０３断面図である。
図５は図２の１０４－１０４断面図である。
図６Ａは図２の１０６－１０６断面図である。
図６Ｂは図２の１０５－１０５断面図である。

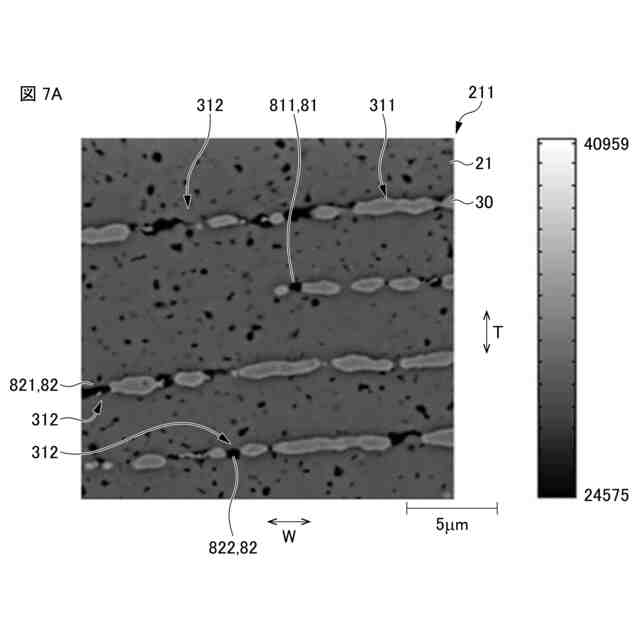

図７Ａは端部評価領域の電子顕微鏡像である。
図７Ｂは中央部評価領域の電子顕微鏡像である。
図８Ａは端部評価領域のＦＥ－ＷＤＸ像であり、希土類元素の偏析を示す図である。
図８Ｂは中央部評価領域のＦＥ－ＷＤＸ像であり、希土類元素の偏析を示す図である。
図９Ａは端部評価領域のＦＥ－ＷＤＸ像であり、アルミニウムの偏析を示す図である。
図９Ｂは中央部評価領域のＦＥ－ＷＤＸ像であり、アルミニウムの偏析を示す図である。
図１０は実施例および比較例の評価結果を示す表である。
【発明を実施するための形態】
【００１０】
（積層セラミックコンデンサ）
図面を参照しながら本開示の一実施形態の積層セラミックコンデンサ１について説明する。図１は、本開示の一実施形態の積層セラミックコンデンサ１の外観斜視図である。図２は、図１の１０１－１０１断面図である。図３は、図２の１０２－１０２断面図である。図４は、図２の１０３－１０３断面図である。図５は、図２の１０４－１０４断面図である。
