公開番号2025142756
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042287
出願日2024-03-18
発明の名称積層セラミックコンデンサ
出願人株式会社村田製作所
代理人個人,個人
主分類H01G 4/30 20060101AFI20250924BHJP(基本的電気素子)
要約【課題】機械的なストレスが加わった場合の層ハガレの発生が抑制された積層セラミックコンデンサを提供すること。
【解決手段】積層セラミックコンデンサ1では、最外層内部電極層301の外層側711のケイ素およびマグネシウムの偏析量は、最外層内部電極層301の内層側712のケイ素およびマグネシウムの偏析量よりも多く、最外層内部電極層301の存在領域320と、最外層内部電極層301と接触して存在するケイ素およびマグネシウムの偏析領域330とによって画定される領域を第1の領域340としたとき、第1の領域340の外層側711のラインエッジラフネスAは、第1の領域340の内層側712のラインエッジラフネスBよりも大きい。
【選択図】図7
特許請求の範囲【請求項１】
積層された複数の誘電体層と積層された複数の内部電極層とを含み、
高さ方向に相対する第１の主面および第２の主面と、
高さ方向に直交する幅方向に相対する第１の側面および第２の側面と、
高さ方向および幅方向に直交する長さ方向に相対する第１の端面および第２の端面と、を含み、
前記誘電体層と前記内部電極層とが交互に積層されてなる内層部と、
前記内層部を前記第１の主面側および前記第２の主面側から挟み込むように配置された外層部と、を含む積層体と、
前記第１の端面上に配置された第１の外部電極と、
前記第２の端面上に配置された第２の外部電極と、
を有する積層セラミックコンデンサにおいて、
前記外層部の最も近くに配置された前記内部電極層を最外層内部電極層とした場合、
前記最外層内部電極層の外層側のケイ素およびマグネシウムの偏析量は、前記最外層内部電極層の内層側のケイ素およびマグネシウムの偏析量よりも多く、
前記最外層内部電極層の存在領域と、前記最外層内部電極層と接触して存在するケイ素およびマグネシウムの偏析領域とによって画定される領域を第１の領域としたとき、
前記第１の領域の外層側のラインエッジラフネスＡは、前記第１の領域の内層側のラインエッジラフネスＢよりも大きい、積層セラミックコンデンサ。
続きを表示（約 310 文字）【請求項２】
前記内部電極層の平均厚みＣに対する前記第１の領域の外層側のラインエッジラフネスＡの比（Ａ／Ｃ）をＤとし、
前記第１の領域の内層側のラインエッジラフネスＢに対する前記第１の領域の外層側のラインエッジラフネスＡの比（Ａ／Ｂ）をＥとすると、
Ｄは０．０９３以上０．３４１以下であり、
Ｅは１．２３以上６．７０以下である、請求項１に記載の積層セラミックコンデンサ。
【請求項３】
前記第１の領域の内層側の面積に対する前記第１の領域の外層側の面積の比をＦとすると、
Ｆは１．１以上３．３０以下である、請求項１または請求項２に記載の積層セラミックコンデンサ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層セラミックコンデンサに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
例えば、特許文献１に記載された積層セラミックコンデンサは、チタン酸バリウムなどの誘電体からなるセラミック焼結体のコンデンサ本体を備える。コンデンサ本体の内部には誘電体層となるセラミック層を介して、銀または銀－パラジウム合金などの貴金属材料あるいはニッケルなどの卑金属材料からなる内部電極層が配置される。内部電極層は、コンデンサ本体の一方の端面と他方の端面とに交互に導出される。交互に導出された一方の内部電極層と他方の内部電極層とは、それぞれ異なる電位の外部電極に電気的に接続される。
【０００３】
特許文献１に記載された積層コンデンサの内部電極層は金属材料で構成され、外部電極はこれと同一またはこれと合金化しうる金属を含む複数の金属成分とガラス成分とで構成される。外部電極は、導電性樹脂接着剤を介して配線基板に接着される。外部電極の断面積に対する金属成分の面積占有率は、６０％から９５％の範囲である。これによって、特許文献１に記載された積層コンデンサは、半田を用いることなく、安価に高い信頼性をもって配線基板に実装することを可能にする。
【先行技術文献】
【特許文献】
【０００４】
特開２００１－２３７１３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、上述のような一般的な積層セラミックコンデンサに含まれる積層体は、高さ方向において、内層部と外層部とを有する。内層部は、誘電体層と内部電極層とが積層された部分である。外層部は、内部電極層は配置されず、誘電体層のみが配置された部分である。従来、内層部と外層部との機械的な接合力は高くない。そのため、積層セラミックコンデンサに機械的なストレスが加わった場合、内層部と外層部との間で層ハガレが発生するとの課題がある。
【０００６】
そこで本発明は、機械的なストレスが加わった場合の層ハガレの発生が抑制された積層セラミックコンデンサを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の積層セラミックコンデンサは、積層された複数の誘電体層と積層された複数の内部電極層とを含み、高さ方向に相対する第１の主面および第２の主面と、高さ方向に直交する幅方向に相対する第１の側面および第２の側面と、高さ方向および幅方向に直交する長さ方向に相対する第１の端面および第２の端面と、を含み、前記誘電体層と前記内部電極層とが交互に積層されてなる内層部と、前記内層部を前記第１の主面側および前記第２の主面側から挟み込むように配置された外層部と、を含む積層体と、前記第１の端面上に配置された第１の外部電極と、前記第２の端面上に配置された第２の外部電極と、を有する積層セラミックコンデンサにおいて、前記外層部の最も近くに配置された前記内部電極層を最外層内部電極層とした場合、前記最外層内部電極層の外層側のケイ素およびマグネシウムの偏析量は、前記最外層内部電極層の内層側のケイ素およびマグネシウムの偏析量よりも多く、前記最外層内部電極層の存在領域と、前記最外層内部電極層と接触して存在するケイ素およびマグネシウムの偏析領域とによって画定される領域を第１の領域としたとき、前記第１の領域の外層側のラインエッジラフネスＡは、前記第１の領域の内層側のラインエッジラフネスＢよりも大きい。
【発明の効果】
【０００８】
本発明によれば、機械的なストレスが加わった場合の層ハガレの発生が抑制された積層セラミックコンデンサを提供することができる。
【図面の簡単な説明】
【０００９】
図１は本開示の一実施形態の積層セラミックコンデンサの外観斜視図である。
図２は図１の１０１－１０１断面図である。
図３は図２の１０２－１０２断面図である。
図４は図２の１０３－１０３断面図である。
図５は図２の１０４－１０４断面図である。
図６は図１の１０１－１０１断面図である。

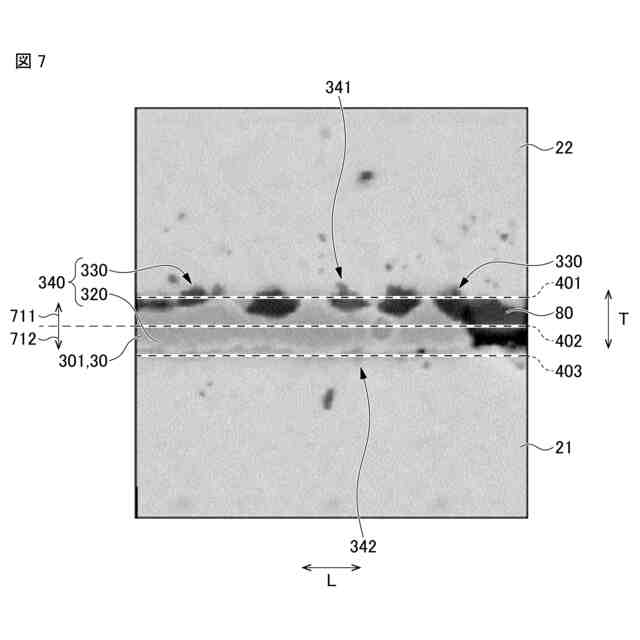

図７は図６の枠囲み１１０に相当する部分を拡大して示す図である。

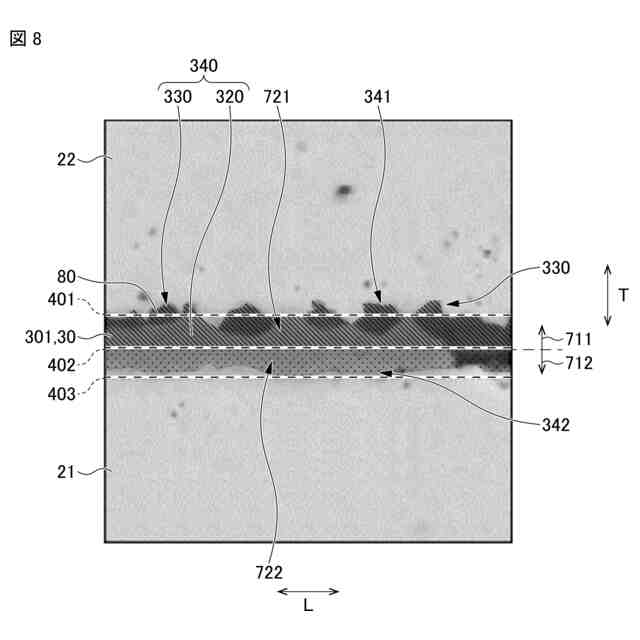

図８は図６の枠囲み１１０に相当する部分を拡大して示す図である。
図９はラインエッジラフネスを説明するための図である。
図１０は実施例および比較例の評価結果を示す図である。
【発明を実施するための形態】
【００１０】
（積層セラミックコンデンサ）
図面を参照しながら本開示の一実施形態の積層セラミックコンデンサ１について説明する。図１は、本開示の一実施形態の積層セラミックコンデンサ１の外観斜視図である。図２は、図１の１０１－１０１断面図である。図３は、図２の１０２－１０２断面図である。図４は、図２の１０３－１０３断面図である。図５は、図２の１０４－１０４断面図である。
（【００１１】以降は省略されています）
