公開番号2025143927
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043442
出願日2024-03-19
発明の名称積層セラミック電子部品
出願人株式会社村田製作所
代理人個人,個人
主分類H01G 4/30 20060101AFI20250925BHJP(基本的電気素子)
要約【課題】界面剥離の発生を抑制することが可能な積層セラミック電子部品を提供すること。
【解決手段】第1引出部17Aは、LT断面において、屈曲部20Aを有する。第1端面CAの接線であって積層方向Tと平行に延びる直線を第1端面側基準線LC1とし、第1主面AAの接線であって長さ方向Lと平行に延びる直線を第1主面側基準線LA1とし、屈曲部20Aと第1端面側基準線LC1との距離をxとし、屈曲部20Aと第1主面側基準線LA1との距離をyとし、積層体2のうち、積層体2の積層方向Tの中央部を通る直線と、積層体2の長さ方向Lの中央部を通る直線と、により4分割された領域のうちの第1主面AA側且つ第1端面CA側の領域を第1基準領域A1とし、第1基準領域A1内の屈曲部20Aに関するx及びyの値に基づいて導出された回帰直線を、仮想連結線VLとすると、仮想連結線VLは、有効層部10と交差する。
【選択図】図3

特許請求の範囲【請求項１】
交互に積層されたセラミック層及び内部電極を含む内層部と、積層方向に相対する第１主面及び第２主面と、前記積層方向に直交する方向である幅方向に相対する第１側面及び第２側面と、前記積層方向及び前記幅方向に直交する方向である長さ方向に相対する第１端面及び第２端面と、を有する積層体と、
前記各端面に対となって配置された外部電極と、
を備える積層セラミック電子部品であって、
前記内部電極は、前記積層方向に隣り合う前記内部電極と対向する対向部と、前記対向部から引き出されるとともに前記外部電極と接続される引出部と、を有し、
前記積層体は、各前記対向部と、各前記セラミック層のうち隣り合う前記対向部に挟まれた部分と、からなる有効層部を有し、
前記積層方向のうち、前記積層体の前記積層方向の中央部から前記各主面を見た方向を、積層方向外側とし、前記積層方向のうち、前記各主面から前記積層体の前記積層方向の中央部を見た方向を積層方向中心側とし、
前記積層方向及び前記長さ方向に平行な断面をＬＴ断面とすると、
前記ＬＴ断面において、
前記引出部は、前記対向部から引き出され、前記対向部側から前記対向部とは離間する側に向かうにつれて前記積層方向中心側に傾斜する第１傾斜部と、前記第１傾斜部から前記対向部とは離間する側に延び、前記対向部側から前記対向部とは離間する側に向かうにつれて前記積層方向外側に傾斜する第２傾斜部と、前記第１傾斜部と前記第２傾斜部とを接続する屈曲部と、を有し、
前記端面の接線であって前記積層方向と平行に延びる直線を端面側基準線とし、
前記主面の接線であって前記長さ方向と平行に延びる直線を主面側基準線とし、
前記屈曲部と前記端面側基準線との距離をｘとし、
前記屈曲部と前記主面側基準線との距離をｙとし、
前記積層体のうち、前記積層体の前記積層方向の中央部を通る直線と、前記積層体の前記長さ方向の中央部を通る直線と、により４分割された領域のうちの一の領域を基準領域とし、
前記基準領域内の前記屈曲部に関する前記ｘ及び前記ｙの値に基づいて導出された回帰直線を、仮想連結線とすると、
前記仮想連結線は、前記有効層部と交差する、積層セラミック電子部品。
続きを表示（約 410 文字）【請求項２】
前記基準領域において、最も前記積層方向外側に位置する前記屈曲部を、最外屈曲部とすると、
前記最外屈曲部の屈曲角は、前記最外屈曲部よりも前記積層方向中心側に位置する前記屈曲部の屈曲角よりも小さい、請求項１に記載の積層セラミック電子部品。
【請求項３】
前記最外屈曲部の屈曲角は、３０°よりも小さい、請求項２に記載の積層セラミック電子部品。
【請求項４】
最も前記積層方向外側に位置する前記内部電極を、最外内部電極とし、
前記対向部の前記積層方向外側の輪郭線の長さを、当該対向部の前記長さ方向の各端部の前記長さ方向の離間距離で除して得られた量を、うねり量とすると、
前記最外内部電極の前記対向部の前記うねり量は、前記最外内部電極と隣り合う前記内部電極の前記対向部の前記うねり量よりも大きい、請求項１～３のいずれか１項に記載の積層セラミック電子部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層セラミック電子部品に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、積層セラミック電子部品として積層セラミックコンデンサが知られている。一般に、積層セラミックコンデンサは、誘電体層と内部電極層とが交互に複数積層された積層体と、積層体の両端面に設けられた外部電極と、を備えている。例えば特許文献１には、上述の構造を有し、かつ、外部電極が、焼き付けにより形成された下地電極層を含む積層セラミックコンデンサが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２４３２４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
積層セラミックコンデンサにおいては、例えば積層チップのカット工程において、内部電極が隣接する誘電体から剥離する現象（「界面剥離」という）が発生することがある。この界面剥離は製品の歩留まりを低下させる。
【０００５】
本発明は、界面剥離の発生を抑制することが可能な積層セラミック電子部品を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決すべく、本発明の積層セラミック電子部品は、面及び第２主面と、前記積層方向に直交する方向である幅方向に相対する第１側面及び第２側面と、前記積層方向及び前記幅方向に直交する方向である長さ方向に相対する第１端面及び第２端面と、を有する積層体と、前記各端面に対となって配置された外部電極と、を備える積層セラミック電子部品であって、前記内部電極は、前記積層方向に隣り合う前記内部電極と対向する対向部と、前記対向部から引き出されるとともに前記外部電極と接続される引出部と、を有し、前記積層体は、各前記対向部と、各前記セラミック層のうち隣り合う前記対向部に挟まれた部分と、からなる有効層部を有し、前記積層方向のうち、前記積層体の前記積層方向の中央部から前記各主面を見た方向を、積層方向外側とし、前記積層方向のうち、前記各主面から前記積層体の前記積層方向の中央部を見た方向を積層方向中心側とし、前記積層方向及び前記長さ方向に平行な断面をＬＴ断面とすると、前記ＬＴ断面において、前記引出部は、前記対向部から引き出され、前記対向部側から前記対向部とは離間する側に向かうにつれて前記積層方向中心側に傾斜する第１傾斜部と、前記第１傾斜部から前記対向部とは離間する側に延び、前記対向部側から前記対向部とは離間する側に向かうにつれて前記積層方向外側に傾斜する第２傾斜部と、前記第１傾斜部と前記第２傾斜部とを接続する屈曲部と、を有し、前記端面の接線であって前記積層方向と平行に延びる直線を端面側基準線とし、前記主面の接線であって前記長さ方向と平行に延びる直線を主面側基準線とし、前記屈曲部と前記端面側基準線との距離をｘとし、前記屈曲部と前記主面側基準線との距離をｙとし、前記積層体のうち、前記積層体の前記積層方向の中央部を通る直線と、前記積層体の前記長さ方向の中央部を通る直線と、により４分割された領域のうちの一の領域を基準領域とし、前記基準領域内の前記屈曲部に関する前記ｘ及び前記ｙの値に基づいて導出された回帰直線を、仮想連結線とすると、前記仮想連結線は、前記有効層部と交差する。
【発明の効果】
【０００７】
本発明によれば、界面剥離の発生を抑制することが可能な積層セラミック電子部品を提供することができる。
【図面の簡単な説明】
【０００８】

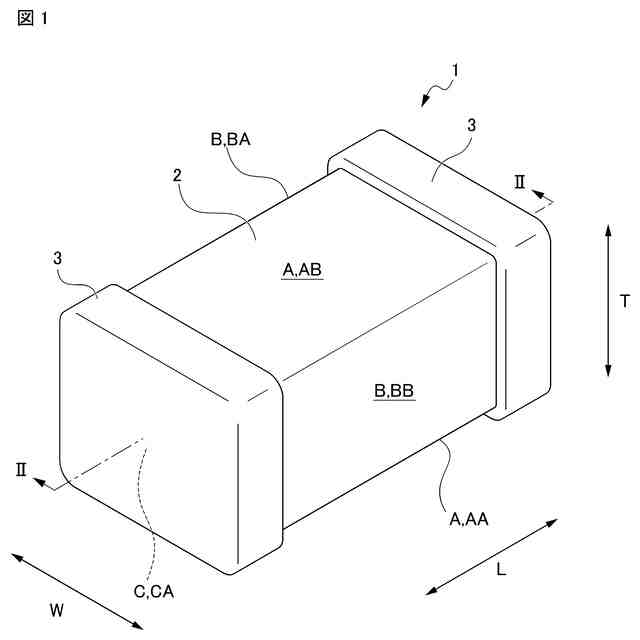

第１実施形態に係る積層セラミックコンデンサの概略斜視図である。

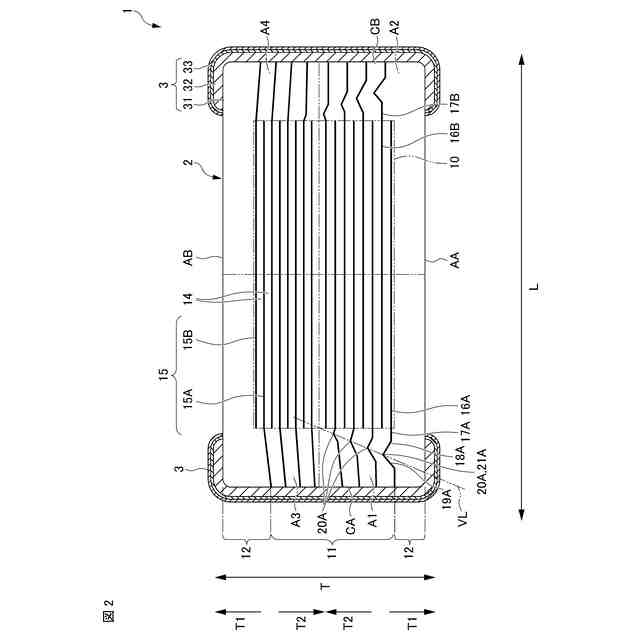

図１のＩＩ－ＩＩ断面図である。

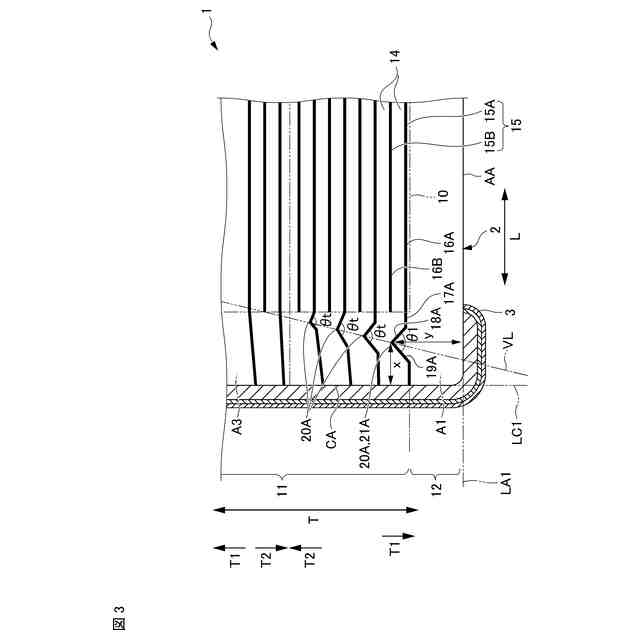

図２における第１基準領域付近の拡大図である。
第２実施形態の積層セラミックコンデンサを示す図であり、図２に対応する図である。

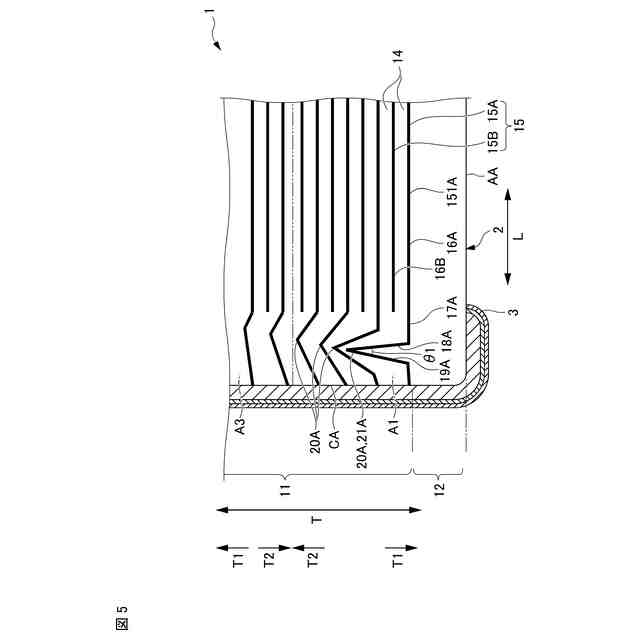

第３実施形態の積層セラミックコンデンサを示す図であり、図３に対応する図である。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
以下、本発明の第１実施形態に係る積層セラミックコンデンサ１について図１及び図２を参照しつつ説明する。積層セラミックコンデンサ１は、積層セラミック電子部品に相当する。
【００１０】
（積層セラミックコンデンサ１）
図１に示すように、積層セラミックコンデンサ１は、いわゆる二端子構造の積層セラミックコンデンサである。積層セラミックコンデンサ１は、積層体２と、一対の外部電極３とを備える。積層体２は、略直方体状をなし、６つの外表面を有する。積層体２は、誘電体層１４と内部電極１５とが積層された内層部１１を含む。
（【００１１】以降は省略されています）
