公開番号2025144096
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043707
出願日2024-03-19
発明の名称縦枠及び縦枠の継手部材
出願人大建工業株式会社
代理人弁理士法人前田特許事務所
主分類E06B 1/52 20060101AFI20250925BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】在庫リスク及びコストを増大させることなくハイドア用の長尺の縦枠を提供する。

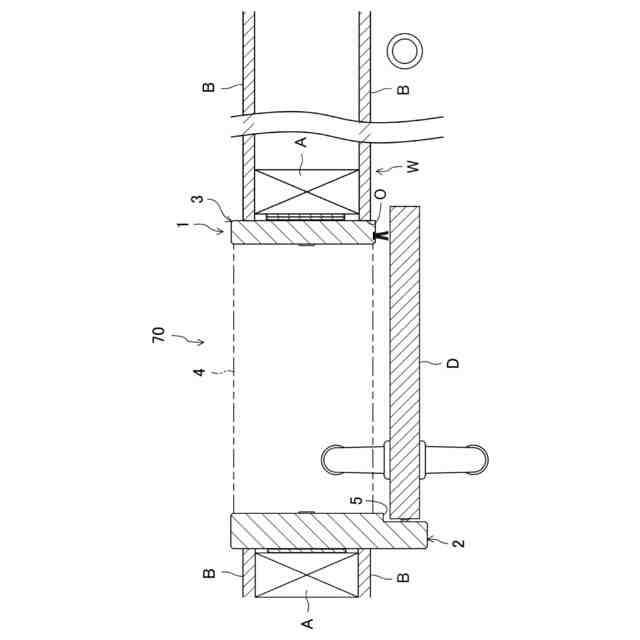

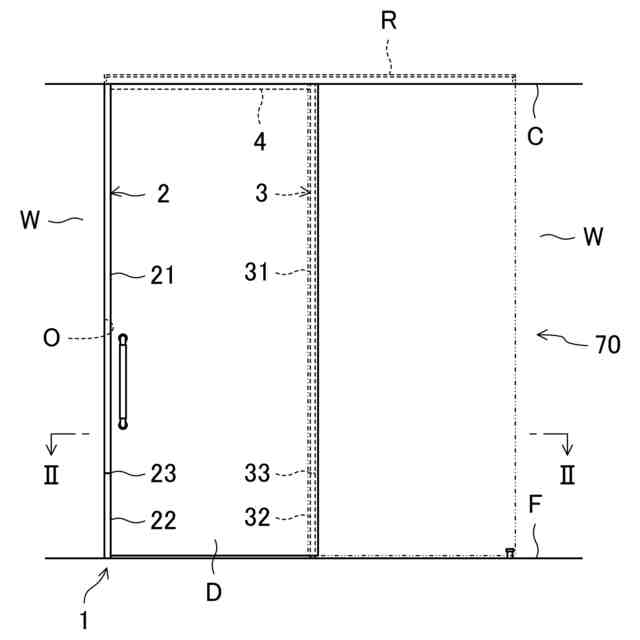

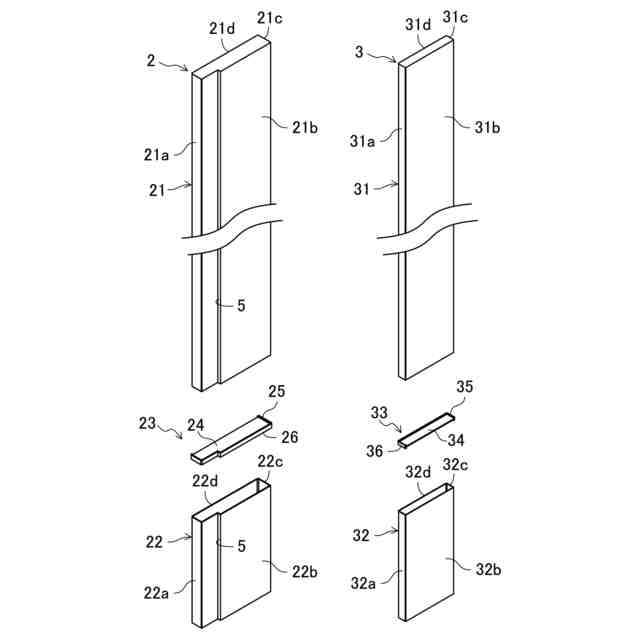

【解決手段】室内の壁Wの開口部Oに取り付けられる戸枠1の縦枠2,3を、上下方向に延びる縦枠本体21,31と、上下方向に延び、横断面の外形状が縦枠本体21,31と等しい継ぎ枠体22,32と、縦枠本体21,31の下端部と継ぎ枠体22,32の上端部とにそれぞれ固定されることにより、継ぎ枠体22,32を縦枠本体21,31の下方に接合する継手部材23,33とを備えるように構成する。
【選択図】図1
特許請求の範囲【請求項１】
室内の壁の開口部に取り付けられる戸枠の縦枠であって、
上下方向に延びる縦枠本体と、
上下方向に延び、横断面の外形状が上記縦枠本体と等しい継ぎ枠体と、
上記縦枠本体の下端部と上記継ぎ枠体の上端部とにそれぞれ固定されることにより、上記継ぎ枠体を上記縦枠本体の下方に接合する継手部材とを備えている
ことを特徴とする縦枠。
続きを表示（約 1,800 文字）【請求項２】
請求項１に記載の縦枠において、
上記継手部材は、上記縦枠本体の下端部の前面又は後面に当接すると共に上記継ぎ枠体の上端部の前面又は後面に当接することにより、上記縦枠本体と上記継ぎ枠体の前後方向の位置を揃える前後位置決め部を有している
ことを特徴とする縦枠。
【請求項３】
請求項２に記載の縦枠において、
上記継手部材は、上記縦枠本体の下端部の開口側面に当接すると共に上記継ぎ枠体の上端部の開口側面に当接することにより、上記縦枠本体と上記継ぎ枠体の左右方向の位置を揃える左右位置決め部を有している
ことを特徴とする縦枠。
【請求項４】
請求項２に記載の縦枠において、
上記継手部材は、
横断面の外形状が上記縦枠本体と等しく、上記縦枠本体と上記継ぎ枠体との間に挟まれて両部材に接着される板状の基部と、
上記基部の前側及び後側の少なくとも一方において上方に突出して上記縦枠本体の下端部の前面又は後面に当接する上記第１当接部と、
上記基部の前側及び後側の少なくとも一方において下方に突出して上記継ぎ枠体の上端部の前面又は後面に当接する第２当接部とを有し、
上記前後位置決め部は、上記第１及び第２当接部によって構成されている
ことを特徴とする縦枠。
【請求項５】
請求項３に記載の縦枠において、
上記継手部材は、

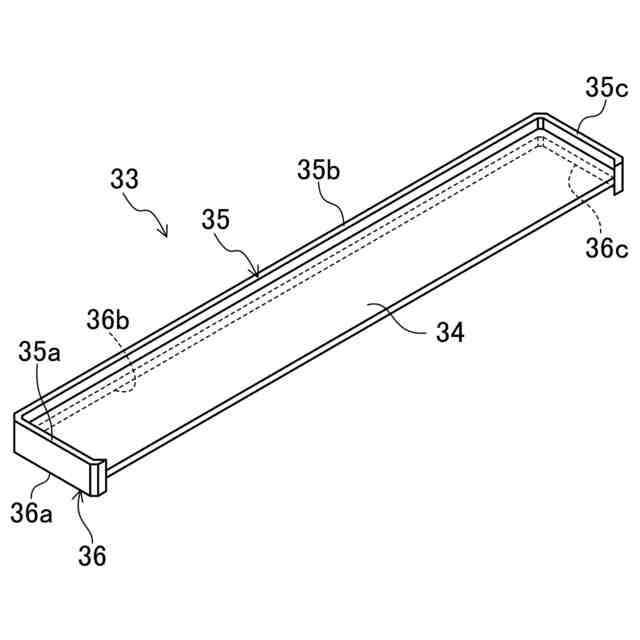

横断面の外形状が上記縦枠本体と等しく、上記縦枠本体と上記継ぎ枠体との間に挟まれて両部材に接着される板状の基部と、
上記基部の前側及び後側の少なくとも一方において上方に突出して上記縦枠本体の下端部の前面又は後面に当接する上記第１当接部と、
上記基部の前側及び後側の少なくとも一方において下方に突出して上記継ぎ枠体の上端部の前面又は後面に当接する第２当接部と、
上記基部の開口側において上方に突出して上記縦枠本体の下端部の開口側面に当接する第３当接部と、
上記基部の開口側において下方に突出して上記継ぎ枠体の上端部の開口側面に当接する第４当接部とを有し、
上記前後位置決め部は、上記第１及び第２当接部によって構成され、
上記左右位置決め部は、上記第３及び第４当接部によって構成されている
ことを特徴とする縦枠。
【請求項６】
請求項５に記載の縦枠において、
上記第１及び第３当接部は、上記基部の前側、開口側及び後側を連続して縁取るように一体に形成され、
上記第２及び第４当接部は、上記基部の前側、開口側及び後側を連続して縁取るように一体に形成されている
ことを特徴とする縦枠。
【請求項７】
請求項４に記載の縦枠において、

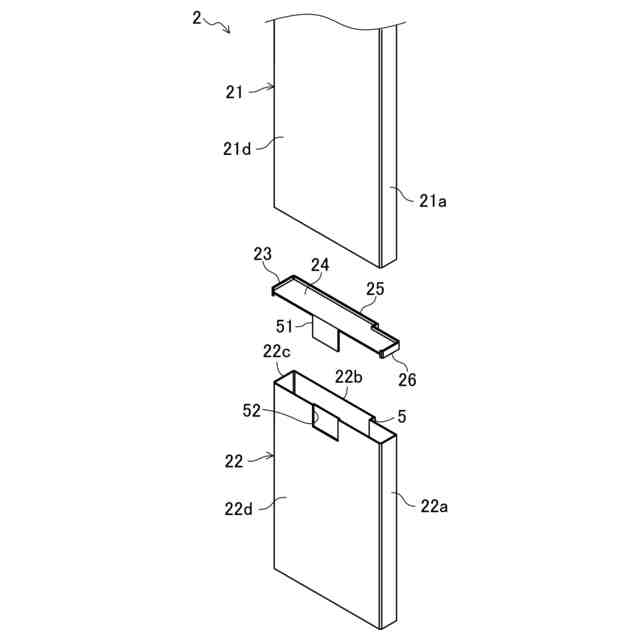

上記継手部材は、上記基部の壁側縁部から下方に延びる板状片部を有し、
上記継ぎ枠体の壁側面には、上記板状片部が嵌まる溝が形成され、
上記板状片部及び上記溝は、上記縦枠本体の下方に上記継ぎ枠体が位置ずれすることなく接合された状態において、上記板状片部が上記溝に嵌まるように構成されている
ことを特徴とする縦枠。
【請求項８】
室内の壁の開口部に取り付けられる戸枠の縦枠であって、
上下方向に延びる縦枠本体と、
上下方向に延び、上記縦枠本体の下方に接合された継ぎ枠体とを備え、
上記継ぎ枠体の上端部には、上記縦枠本体の下端部の前面又は後面に当接することにより、上記縦枠本体と上記継ぎ枠体の前後方向の位置を揃える前後位置決め部が一体に形成されている
ことを特徴とする縦枠。
【請求項９】
請求項８に記載の縦枠において、
上記継ぎ枠体の上端部には、上記縦枠本体の下端部の開口側面に当接することにより、上記縦枠本体と上記継ぎ枠体の左右方向の位置を揃える左右位置決め部が一体形成されている
ことを特徴とする縦枠。
【請求項１０】
請求項１～９のいずれか１つに記載の縦枠において、
上記縦枠本体は、木製材料で構成され、
上記継ぎ枠体は、金属材料で構成されている
ことを特徴とする縦枠。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、室内の壁の開口部に取り付けられる戸枠の縦枠及びその縦枠を構成する縦枠本体と継ぎ枠体とを縦継ぎする継手部材に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
住宅等の建物において、開口に下がり壁を設けず、床面から天井面に達する開口を開閉する建具（所謂、ハイドア）を用いることがある（例えば、下記の特許文献１を参照）。この種の建具を用いると、下がり壁がないことにより、見た目がすっきりとして建具の意匠性が向上すると共に空間を広く見せることができるという効果を奏する。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１９４６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ハイドアを用いるには、通常の建具（下がり壁の下方に設けられるハイドアでないもの）の戸枠に用いる通常規格の縦枠よりも上下長さが長い長尺の縦枠を用意する必要がある。
【０００５】
しかしながら、ハイドアは近年需要が増えているものの、市場占有率はさほどでもないため、通常規格の縦枠とは別にハイドア用の長尺の縦枠を用意することは、在庫となるリスクが高く、現実的には好ましくないという問題があった。また、ハイドア用の長尺の縦枠のみを用意し、通常の建具を施工する際に、施工現場においてハイドア用の長尺の縦枠を切断して用いることとすると、通常の建具の原価が増大する上、切断される部分が大きく、廃棄面でのコストも嵩むという問題が生じる。
【０００６】
本発明は斯かる点に鑑みてなされたもので、その目的は、在庫リスク及びコストを増大させることなくハイドア用の長尺の縦枠を提供することにある。
【課題を解決するための手段】
【０００７】
上記の目的を達成するために、本発明では、通常規格の縦枠とは別にハイドア用の長尺の縦枠を用意するのではなく、通常規格の縦枠（縦枠本体）の下方に継ぎ枠体を継ぐことで、ハイドア用の長尺の縦枠を構成するようにした。
【０００８】
具体的には、第１の発明は、室内の壁の開口部に取り付けられる戸枠の縦枠であって、上下方向に延びる縦枠本体と、上下方向に延び、横断面の外形状が上記縦枠本体と等しい継ぎ枠体と、上記縦枠本体の下端部と上記継ぎ枠体の上端部とにそれぞれ固定されることにより、上記継ぎ枠体を上記縦枠本体の下方に接合する継手部材とを備えていることを特徴とするものである。
【０００９】
第１の発明では、縦枠本体の下方に継ぎ枠体を継ぐことで長尺の縦枠を構成することとしている。そのため、通常規格の縦枠とは別にハイドア用の長尺の縦枠を用意することなく、通常規格の縦枠を縦枠本体として用いた上で、その下方に継ぎ枠体を継ぐことで、容易にハイドア用の長尺の縦枠を構成することができる。従って、第１の発明によれば、在庫リスク及びコストを増大させることなくハイドア用の長尺の縦枠を提供することができる。
【００１０】
また、第２の発明は、第１の発明において、上記継手部材は、上記縦枠本体の下端部の前面又は後面に当接すると共に上記継ぎ枠体の上端部の前面又は後面に当接することにより、上記縦枠本体と上記継ぎ枠体の前後方向の位置を揃える前後位置決め部を有していることを特徴とするものである。
（【００１１】以降は省略されています）
