公開番号2025145674
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045980
出願日2024-03-22
発明の名称開口部構造及びカバー部材
出願人大建工業株式会社
代理人弁理士法人前田特許事務所
主分類E06B 1/62 20060101AFI20250926BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】上枠と天井材の下面の高さが揃うように戸枠が施工された開口部構造を、施工が容易で上枠と天井材との境界においてクロス等の天井仕上材の破れや段差が生じ難い構成にする。

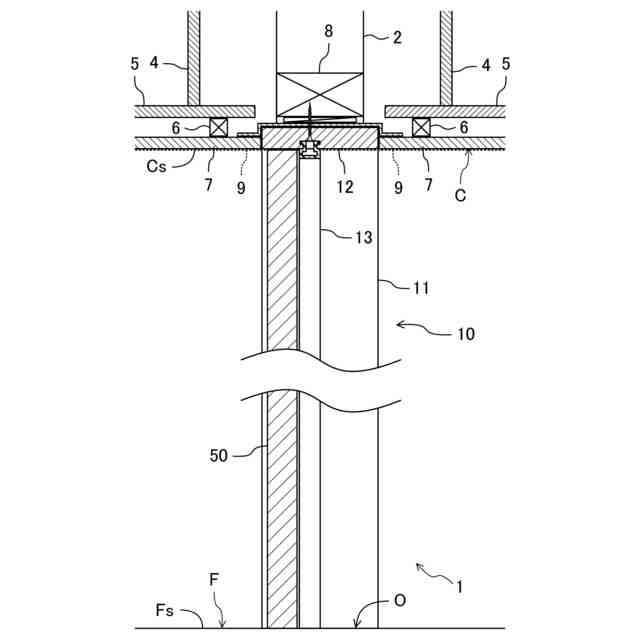

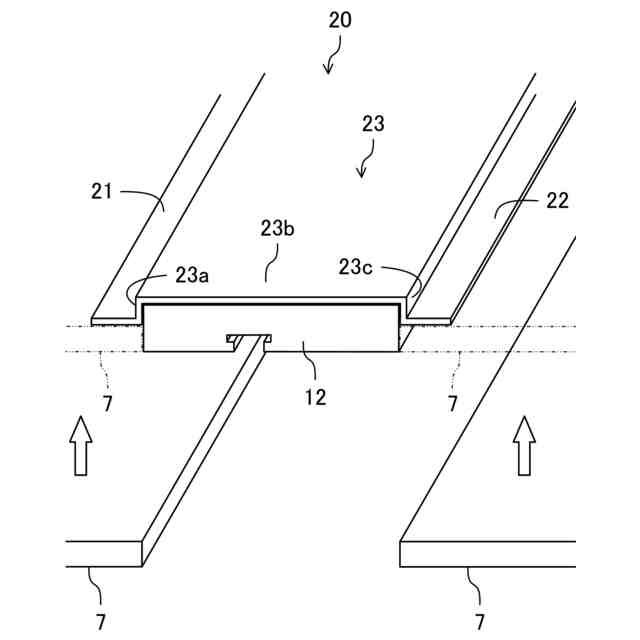

【解決手段】上枠12と天井材7の下面の高さが揃うように戸枠10が施工された開口部構造1に、カバー部材20を用いる。カバー部材20は、上枠12に固定され、下面に天井材7の上面を当接させると、当接させた天井材7と上枠12の下面の高さが揃うように構成された前側板部21及び後側板部22を有している。カバー部材20を、施工前の戸枠10の上枠12に固定し、戸枠10の施工後、上枠12の前後の天井材7を、上面を前側板部21及び後側板部22の下面に当接させた状態で野縁6に固定する。
【選択図】図3
特許請求の範囲【請求項１】

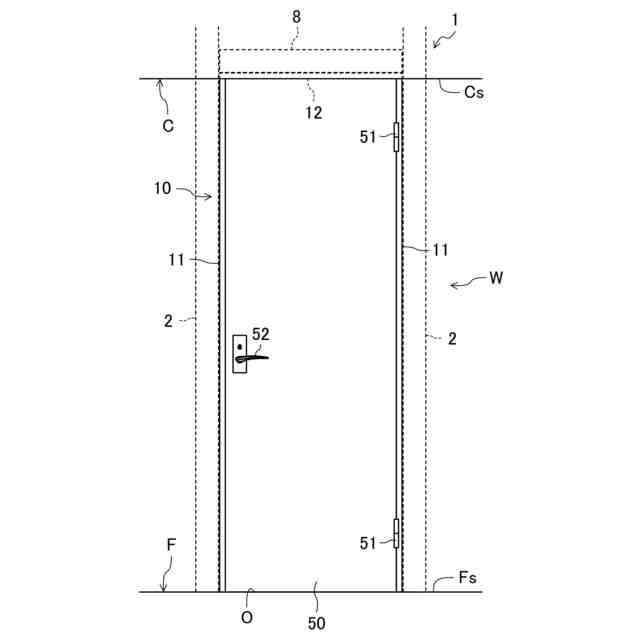

室内の開口部に、一対の縦枠と上枠とが横勝ちに連結された戸枠が、該上枠と天井材の下面の高さが揃うように施工された開口部構造であって、
上記上枠にはカバー部材が固定され、
上記カバー部材は、上記上枠に固定された状態において、
上記上枠の前側において該上枠の長さ方向に沿って水平方向に延び、下面に上記天井材の上面を当接させると、当接させた上記天井材と上記上枠の下面の高さが揃うように構成された前側板部と、
上記上枠の後側において該上枠の長さ方向に沿って水平方向に延び、下面に上記天井材の上面を当接させると、当接させた上記天井材と上記上枠の下面の高さが揃うように構成された後側板部と、
上記上枠の前面、上面及び後面に沿って延び、上記前側板部の後端と上記後側板部の前端とを連結する連結部とを有し、
上記上枠の直前の上記天井材は、上面を上記前側板部の下面に当接させた状態で天井下地に固定され、
上記上枠の直後の上記天井材は、上面を上記後側板部の下面に当接させた状態で上記天井下地に固定されている
ことを特徴とする開口部構造。
続きを表示（約 840 文字）【請求項２】
請求項１に記載の開口部構造において、
上記カバー部材は、樹脂材料によって上記前側板部と上記後側板部と上記連結部とが一体に形成されたものである
ことを特徴とする開口部構造。
【請求項３】
請求項１に記載の開口部構造において、

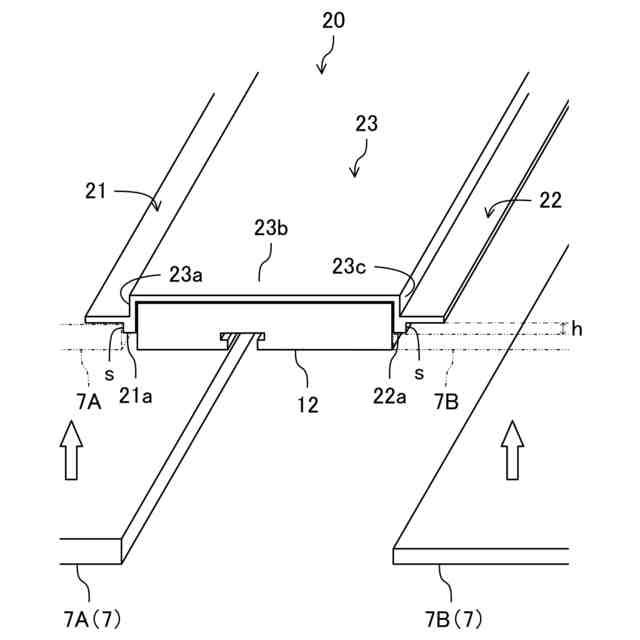

上記カバー部材の上記前側板部及び上記後側板部には、前後方向において上記連結部側の基端部の下面の高さを所定高さ分下げる段差がそれぞれ形成され、
上記カバー部材は、上記上枠に固定された状態において、
上記前側板部及び上記後側板部の上記段差よりも前後方向において上記連結部と反対側の先端側の下面に第１厚さの第１天井材の上面を当接させると、当接させた該第１天井材と上記上枠の下面の高さが揃い、
上記前側板部及び上記後側板部の上記基端部の下面に上記第１厚さより上記所定高さ分薄い第２厚さの第２天井材の上面を当接させると、当接させた該第２天井材と上記上枠の下面の高さが揃うように構成され、
上記天井材は、上記第１天井材又は上記第２天井材であり、
上記天井材が上記第１天井材である場合、
上記上枠の直前の上記第１天井材は、上面を上記前側板部の上記段差よりも前側の下面に当接させた状態で上記天井下地に固定され、
上記上枠の直後の上記第１天井材は、上面を上記後側板部の上記段差よりも後側の下面に当接させた状態で上記天井下地に固定され、
上記天井材が上記第２天井材である場合、
上記上枠の直前の上記第２天井材は、上面を上記前側板部の上記段差よりも後側の下面に当接させた状態で上記天井下地に固定され、
上記上枠の直後の上記第２天井材は、上面を上記後側板部の上記段差よりも前側の下面に当接させた状態で上記天井下地に固定される
ことを特徴とする開口部構造。
【請求項４】
請求項１～３のいずれか１つに記載のカバー部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、上枠と天井材の下面の高さが揃うように戸枠が施工された開口部構造及び開口部構造に用いる上枠のカバー部材に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
住宅等の建物において、開口部の上方に下がり壁を設けず、戸枠を上枠が天井内に埋設されるように施工することがある（例えば、下記の特許文献１を参照）。このような開口部構造によると、下がり壁がなく、上枠は天井内に埋設されて見えないため、開口部の見た目がすっきりとして意匠性が向上すると共に、建具によって閉じられる開口が床面から天井面に達することにより、空間を広く見せることができるという効果を奏する。
【先行技術文献】
【特許文献】
【０００３】
特許第５５９４５４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記開口部構造では、天井材の下面に貼り付ける等の天井仕上材を延長させて上枠の下面に貼り付けることで、上枠と天井材との境界が見えないように構成している。
【０００５】
しかしながら、上記開口部構造では、上枠と天井材は、別々の部材に固定されているため、経年変化によって上枠が垂れ下がると、天井材と上枠の高さ方向の位置がずれ、上枠と天井材との境界でクロス等の天井仕上材が破れたり段差が生じたりするおそれがあった。また、建具の開閉動作による振動が上枠には伝わるが天井材には伝わらないため、建具の開閉動作が繰り返されることによっても、上枠と天井材との境界でクロス等の天井仕上材が破れたり段差が生じたりするおそれがあった。また、別々の部材に固定する上枠と天井材との下面の高さを揃える作業は容易ではなく、施工作業が煩雑になるという問題もあった。
【０００６】
本発明は斯かる点に鑑みてなされたもので、その目的は、上枠と天井材の下面の高さが揃うように戸枠が施工された開口部構造を、施工が容易で上枠と天井材との境界においてクロス等の天井仕上材の破れや段差が生じ難い構成にすることにある。
【課題を解決するための手段】
【０００７】
上記の目的を達成するために、本発明では、上枠に固定された状態において、下面に天井材の上面を当接させると、当接させた天井材と上枠の下面の高さが揃うように構成された板部を有するカバー部材を、施工前の戸枠の上枠に固定し、戸枠の施工後、上枠の前後の天井材を、上面を板部の下面に当接させた状態で天井下地に固定することとした。
【０００８】
具体的には、第１の発明は、一対の縦枠と上枠とが横勝ちに連結された戸枠が、該上枠と天井材の下面の高さが揃うように施工された開口部構造であって、上記上枠にはカバー部材が固定され、上記カバー部材は、上記上枠に固定された状態において、上記上枠の前側において該上枠の長さ方向に沿って水平方向に延び、下面に上記天井材の上面を当接させると、当接させた上記天井材と上記上枠の下面の高さが揃うように構成された前側板部と、上記上枠の後側において該上枠の長さ方向に沿って水平方向に延び、下面に上記天井材の上面を当接させると、当接させた上記天井材と上記上枠の下面の高さが揃うように構成された後側板部と、上記上枠の前面、上面及び後面に沿って延び、上記前側板部の後端と上記後側板部の前端とを連結する連結部とを有し、上記上枠の直前の上記天井材は、上面を上記前側板部の下面に当接させた状態で天井下地に固定され、上記上枠の直後の上記天井材は、上面を上記後側板部の下面に当接させた状態で上記天井下地に固定されていることを特徴とするものである。
【０００９】
第１の発明では、上枠に固定された状態において、下面に天井材の上面を当接させると、当接させた天井材と上枠の下面の高さが揃うように構成された前側板部及び後側板部を有するカバー部材を用いることとしている。そのため、カバー部材を上枠に固定した上で戸枠を施工すると、上枠の前後に天井材を施工する際に、天井材の上面をカバー部材の前側板部及び後側板部の下面にそれぞれ当接させて天井下地に固定するだけで、天井材の施工位置（高さ）を調整する煩雑な作業を行うことなく、天井材を、下面が上枠の下面と高さが揃う位置に容易に施工することができる。
【００１０】
また、第１の発明では、上枠の前後の天井材が、上面をカバー部材の前側板部及び後側板部の下面に当接させた状態で天井下地に固定されている。このように天井材を施工することにより、上枠の直前及び直後の天井材は、上枠が固定される部材（まぐさ等）とは異なる天井下地に固定されるものの、上枠に固定されたカバー部材と上下に当接している。そのため、経年変化により上枠が垂れ下がっても、カバー部材の前側板部及び後側板部が上枠の直前及び直後の天井材を上枠が垂れ下がった高さ分だけ押し下げることにより、上枠と天井材の高さ方向の位置がずれない。また、建具の開閉動作によって上枠が振動しても、上枠の前後の天井材も上枠に連動して振動することとなるため、建具の開閉動作が繰り返されても、上枠と天井材の高さ方向の位置がずれない。よって、経年変化によって上枠が垂れ下がったり、建具の開閉動作が繰り返されたりしても、上枠と天井材との境界でクロス等の天井仕上材が破れたり段差が生じたりするおそれがなくなる。
（【００１１】以降は省略されています）
