特許ウォッチ

公開番号2025143125
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042880
出願日2024-03-18
発明の名称ポリマーブレンドおよび成形品
出願人株式会社ENEOSマテリアル
代理人個人,個人
主分類C08L 101/12 20060101AFI20250924BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】誘電特性に優れた成形品が得られるポリマーブレンドの提供。
【解決手段】本発明によるポリマーブレンドは、数平均分子量Mnが10000以上のポリフェニレンエーテルと液晶ポリマーからなる、ポリマーブレンドであって、
前記ポリフェニレンエーテルの配合量が、前記ポリフェニレンエーテルおよび前記液晶ポリマーの合計100質量部に対して1質量部以上50質量部以下である、ポリマーブレンド。
【選択図】なし
特許請求の範囲【請求項１】
数平均分子量Ｍｎが１００００以上のポリフェニレンエーテルと液晶ポリマーからなる、ポリマーブレンドであって、
前記ポリフェニレンエーテルの配合量が、前記ポリフェニレンエーテルおよび前記液晶ポリマーの合計１００質量部に対して１質量部以上５０質量部以下である、ポリマーブレンド。
続きを表示（約 730 文字）【請求項２】
前記液晶ポリマーにおいて、芳香族モノマー由来の構成単位が、全構成単位の９５モル％以上１００モル％以下である、請求項１に記載のポリマーブレンド
【請求項３】
前記液晶ポリマーにおいて、芳香族ヒドロキシカルボン酸由来の構成単位の組成比が、全構成単位の４５モル％以上である、請求項２に記載のポリマーブレンド。
【請求項４】
前記ポリマーブレンドの１０ＧＨｚＳＰＤＲ法で測定した２３℃における比誘電率が３．４５以下、誘電正接が２．５０×１０
－３
以下である、請求項１に記載のポリマーブレンド。
【請求項５】
前記ポリフェニレンエーテルの配合量が、前記ポリフェニレンエーテルおよび前記液晶ポリマーの合計１００質量部に対して３質量部以上４５質量部以下である、請求項１に記載のポリマーブレンド。
【請求項６】
前記ポリフェニレンエーテルの数平均分子量Ｍｎの上限値が５００００以下である、請求項１に記載のポリマーブレンド。
【請求項７】
前記ポリマーブレンドの、３０５℃以上３５０℃以下およびせん断速度１００ｓ
－１
の条件下で測定した溶融粘度が、３００Ｐａ・ｓ以下である、請求項１に記載のポリマーブレンド。
【請求項８】
前記ポリマーブレンドの窒素雰囲気下の熱重量分析で測定した１％質量減少温度が、４２０℃以上である、請求項１に記載のポリマーブレンド。
【請求項９】
請求項１～８のいずれか一項に記載のポリマーブレンドを含む、成形品。
【請求項１０】
請求項９に記載の成形品を備える、電気電子部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリマーブレンドに関し、より詳細には、誘電特性に優れた成形品が得られるポリマーブレンドに関する。また、本発明は、該ポリマーブレンドを含む成形品に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、液晶ポリマーは成形性、耐熱性、および誘電特性に優れているため、液晶ポリマーを使用して製造した成形品（例えば、射出成形品）は、各種電子部品に用いられている。
【０００３】
近年では、液晶ポリマーと、ポリフェニレンエーテル等の他の樹脂とを混合して、様々な物性を向上させる試みが行われている。
例えば、特許文献１では、（Ａ）ポリフェニレンエーテル系樹脂７０～９９重量部および（Ｂ）液晶ポリエステル１～３０重量部とからなり、（Ａ）および（Ｂ）の３００℃における溶融粘度が特定の条件を満足することを特徴とするポリフェニレンエーテル系樹脂組成物が提案されている。
特許文献２では、（Ａ）ポリフェニレンエーテル系樹脂１～７０重量部と、（Ｂ）液晶ポリエステル３０～９９重量部とからなる樹脂成分１００重量部に対して、（Ｃ）イソシアネート基を含有する有機化合物０．０１～１０重量部を配合することにより得られる樹脂組成物が提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－３１７１１１号公報
特開２００２－３８００３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１に記載の樹脂組成物では、ポリフェニレンエーテルおよび液晶ポリエステルの３００℃における溶融粘度が特定の条件を満足する必要があるため、ポリマーブレンドの設計上の制約が生じたり、また、物性の向上（特に誘電特性の向上）には不十分であった。
また、特許文献２に記載の樹脂組成物では、第３成分である（Ｃ）イソシアネート基を含有する有機化合物を添加する必要があるため、ポリマーブレンドの設計上の制約が生じたり、また、物性の向上（特に誘電特性の向上）には不十分であった。
【０００６】
通常、ポリフェニレンエーテルは、液晶ポリマーに比べて、誘電正接は大きいが誘電率は低い。また、一般的に、２種のポリマーをブレンドすると、その誘電特性は使用した２種のポリマーの平均値となる。そのため、誘電正接および誘電率のバランスに優れた成形品を得ることは困難であった。
【０００７】
したがって、本発明の目的は、誘電特性（液晶ポリマー単体に比べて誘電正接の上昇を抑制しながら誘電率の大幅な低減効果）に優れた成形品が得られるポリマーブレンドを提供することである。また、本発明の更なる目的は、誘電特性に優れた成形品を提供することである。
【課題を解決するための手段】
【０００８】

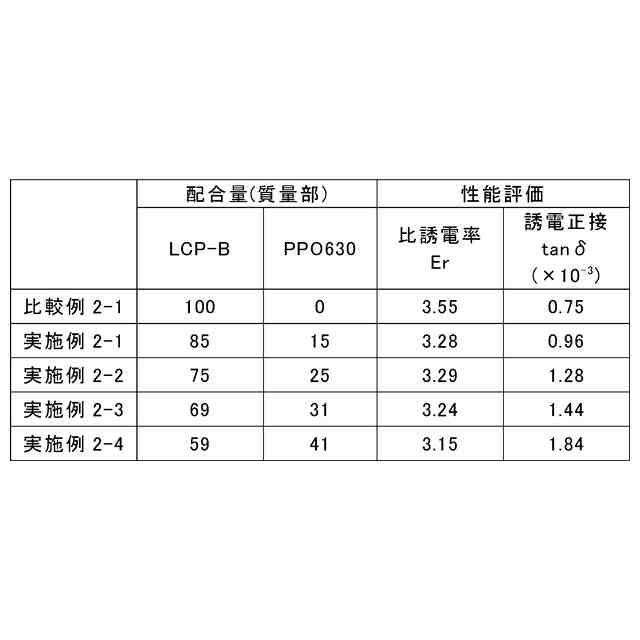

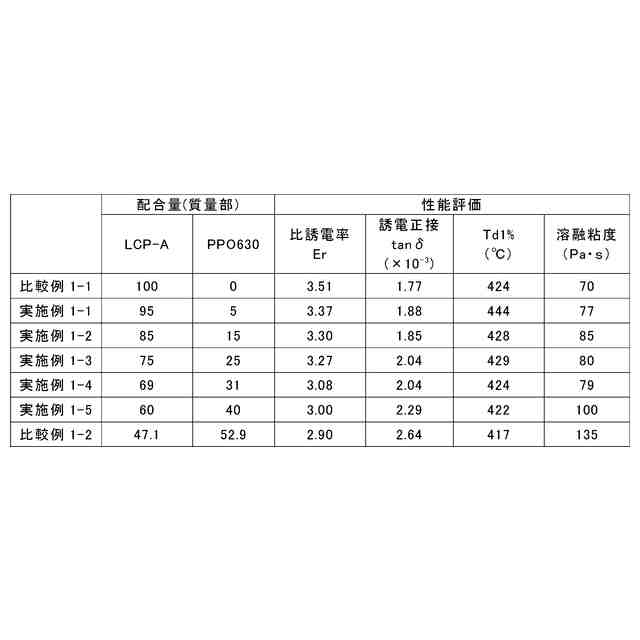

本発明者らは、主成分である液晶ポリマーに特定の数平均分子量Ｍｎを有するポリフェニレンエーテルをブレンドした場合は、誘電正接の上昇を抑制しながら、誘電率を大幅に低減できることを知見した。
【０００９】
すなわち、本発明によれば、以下の発明が提供される。
［１］数平均分子量Ｍｎが１００００以上のポリフェニレンエーテルと液晶ポリマーからなる、ポリマーブレンドであって、
前記ポリフェニレンエーテルの配合量が、前記ポリフェニレンエーテルおよび前記液晶ポリマーの合計１００質量部に対して１質量部以上５０質量部以下である、ポリマーブレンド。
［２］前記液晶ポリマーにおいて、芳香族モノマー由来の構成単位が、全構成単位の９５モル％以上１００モル％以下である、［１］に記載のポリマーブレンド

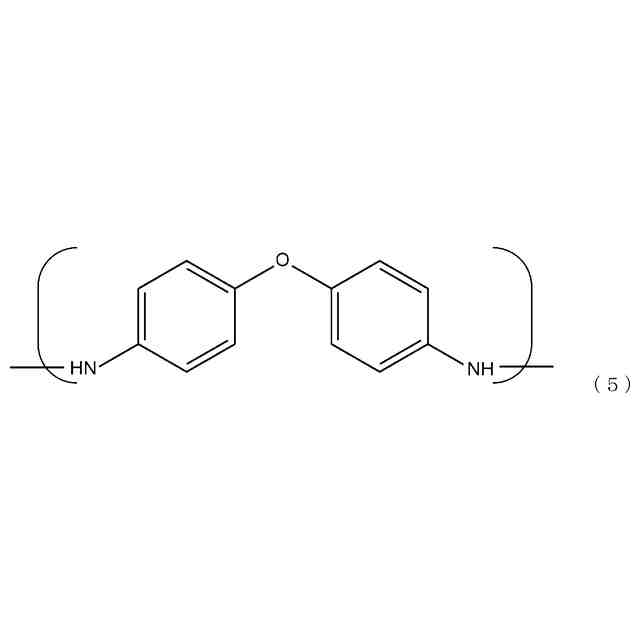

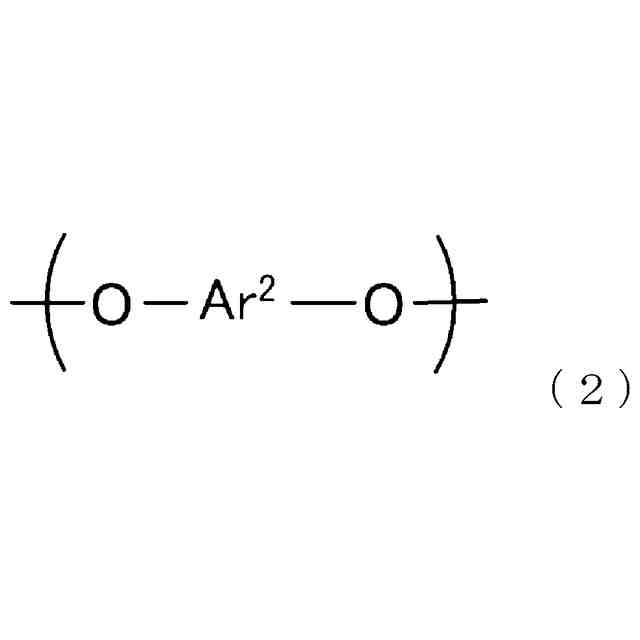

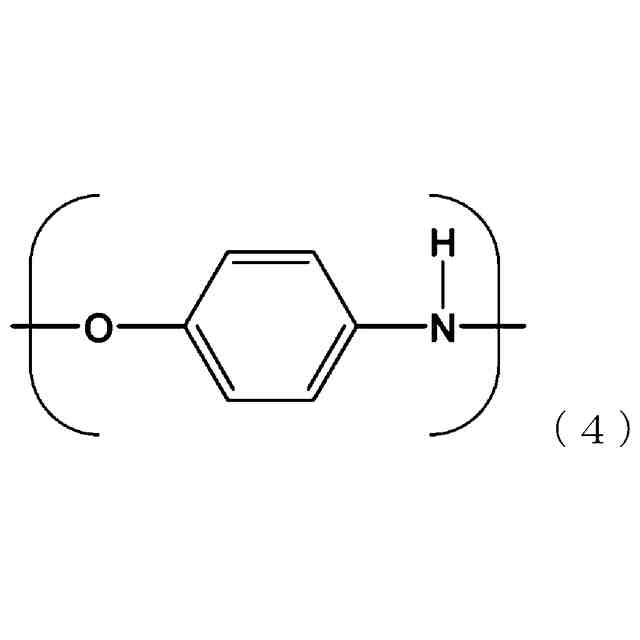

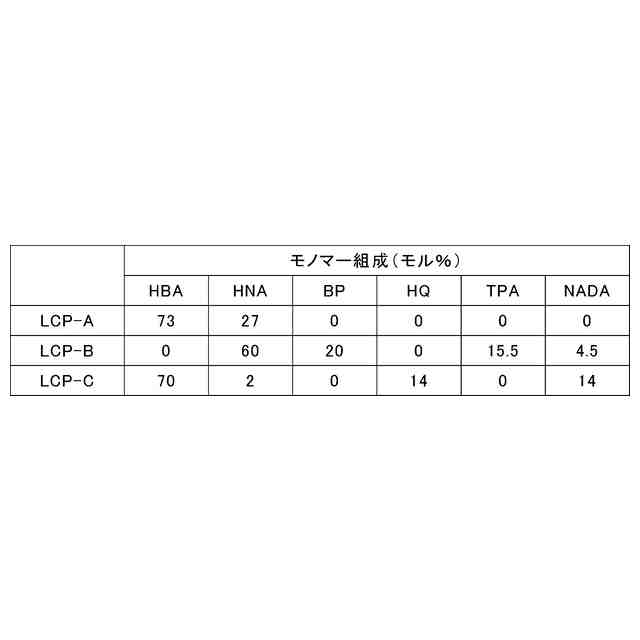

［３］前記液晶ポリマーにおいて、芳香族ヒドロキシカルボン酸由来の構成単位の組成比が、全構成単位の４５モル％以上である、［２］に記載のポリマーブレンド。
［４］前記ポリマーブレンドの１０ＧＨｚＳＰＤＲ法で測定した２３℃における比誘電率が３．４５以下、誘電正接が２．５０×１０
－３
以下である、［１］～［３］のいずれかに記載のポリマーブレンド。
［５］前記ポリフェニレンエーテルの配合量が、前記ポリフェニレンエーテルおよび前記液晶ポリマーの合計１００質量部に対して３質量部以上４５質量部以下である、［１］～［４］のいずれかに記載のポリマーブレンド。
［６］前記ポリフェニレンエーテルの数平均分子量Ｍｎの上限値が５００００以下である、［１］～［５］のいずれかに記載のポリマーブレンド。
［７］前記ポリマーブレンドの、３０５℃以上３５０℃以下およびせん断速度１００ｓ
－１
の条件下で測定した溶融粘度が、３００Ｐａ・ｓ以下である、［１］～［６］のいずれかに記載のポリマーブレンド。
［８］前記ポリマーブレンドの窒素雰囲気下の熱重量分析で測定した１％質量減少温度が、４２０℃以上である、［１］～［７］のいずれかに記載のポリマーブレンド。
［９］［１］～［８］のいずれかに記載のポリマーブレンドを含む、成形品。
［１０］［９］に記載の成形品を備える、電気電子部品。
【発明の効果】
【００１０】
本発明によれば、誘電特性（液晶ポリマー単体に比べて誘電正接の上昇を抑制しながら誘電率の大幅な低減効果）に優れた成形品が得られるポリマーブレンドを提供することができる。また、本発明によれば、誘電特性に優れた成形品を提供することができる。
【発明の概要】
発明を実施するための態様
（【００１１】以降は省略されています）

関連特許
