公開番号2025142970
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042626
出願日2024-03-18
発明の名称アルカリ電池
出願人FDK株式会社
代理人弁理士法人酒井国際特許事務所
主分類H01M 50/188 20210101AFI20250924BHJP(基本的電気素子)
要約【課題】負極合剤が漏れにくいアルカリ電池を提供すること
【解決手段】アルカリ電池1は、有底円筒状で底面に正極端子が形成された正極缶2と、正極缶2の内部に設けられた円筒状の正極合剤3と、正極合剤3の内周側に設けられた円筒状のセパレータ7と、セパレータ7の内周側に充填された負極合剤5と、集電棒6と、支持部41と環状の外周部42とを有して正極缶2の開口18を塞ぐガスケット14と、ガスケット14を挟んでセパレータ7の反対に設けられた負極端子板12と、負極端子板12側となる端部においてセパレータ7の内周面7aと対向する第1の対向部421と、負極端子板12側となる端部においてセパレータ7の外周面7bと対向する第2の対向部422と、を備える。外周部42には、緩衝部43が形成され、第1の対向部421と第2の対向部422とは、正極缶2の中心軸Cに沿って見て緩衝部43を避けた位置に設けられている。
【選択図】図2
特許請求の範囲【請求項１】
有底円筒状で底面に正極端子が形成された正極缶と、
前記正極缶の内部に設けられて、前記正極缶と同軸に配置された円筒状の正極合剤と、
前記正極合剤の内周側に設けられた円筒状のセパレータと、
前記セパレータの内周側に充填されたゲル状の負極合剤と、
前記負極合剤に挿入された集電棒と、
前記集電棒が貫通される貫通孔が形成された支持部と、前記支持部の外周に設けられた環状の外周部と、を有して前記正極缶の開口を塞ぐガスケットと、
前記ガスケットを挟んで前記セパレータの反対に設けられた負極端子板と、
前記セパレータのうち前記負極端子板側となる端部において前記セパレータの内周面と対向する第１の対向部と、
前記セパレータのうち前記負極端子板側となる端部において前記セパレータの外周面と対向する第２の対向部と、を備え、
前記外周部には、径方向に加わる圧縮力を緩和させる緩衝部が形成され、
前記第１の対向部と前記第２の対向部とは、前記正極缶の中心軸に沿って見て前記緩衝部を避けた位置に設けられているアルカリ電池。
続きを表示（約 870 文字）【請求項２】
前記第１の対向部および前記第２の対向部は、前記外周部のうち前記正極端子側を向く第１の面から突出し、前記外周部と一体に形成されている請求項１に記載のアルカリ電池。
【請求項３】

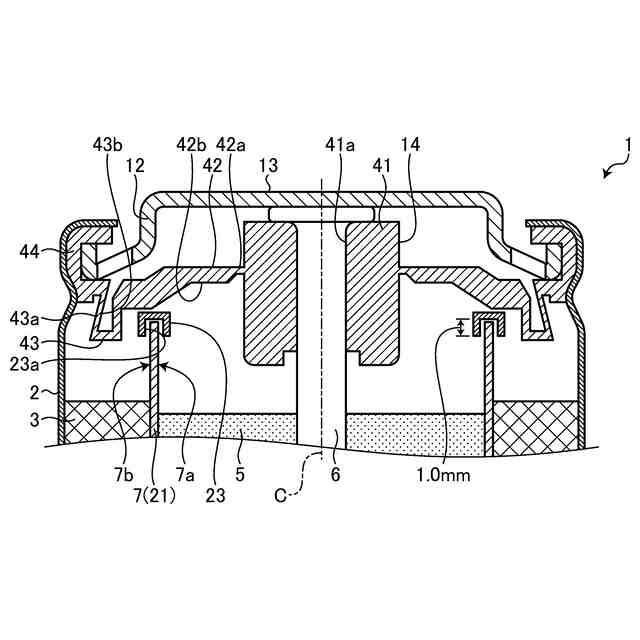

前記セパレータの前記負極端子板側となる端部が差し込まれる環状の溝が形成されたキャップをさらに備え、
前記溝の一方の壁面が前記第１の対向部となり、他方の壁面が前記第２の対向部となる請求項１に記載のアルカリ電池。
【請求項４】

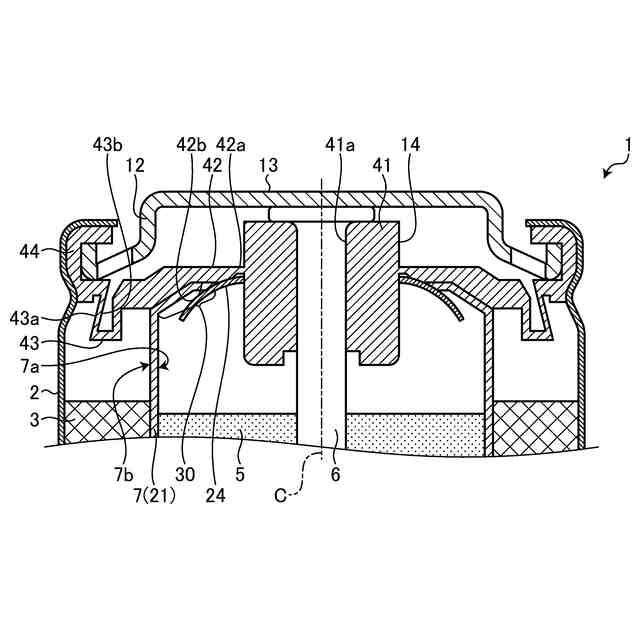

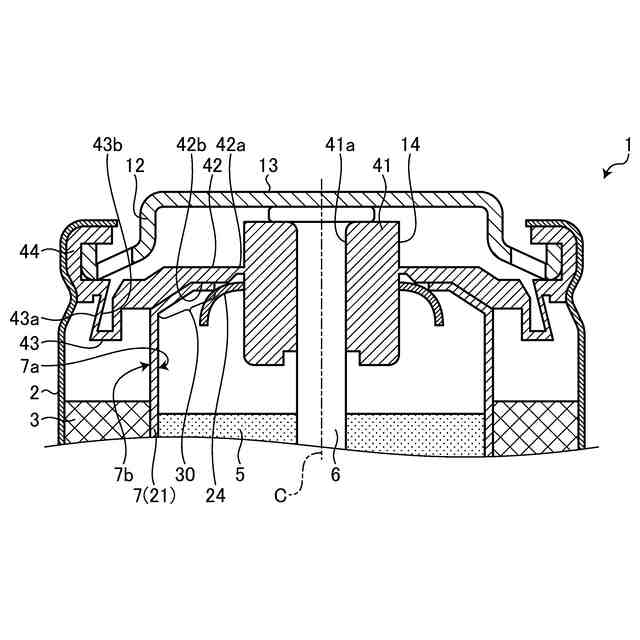

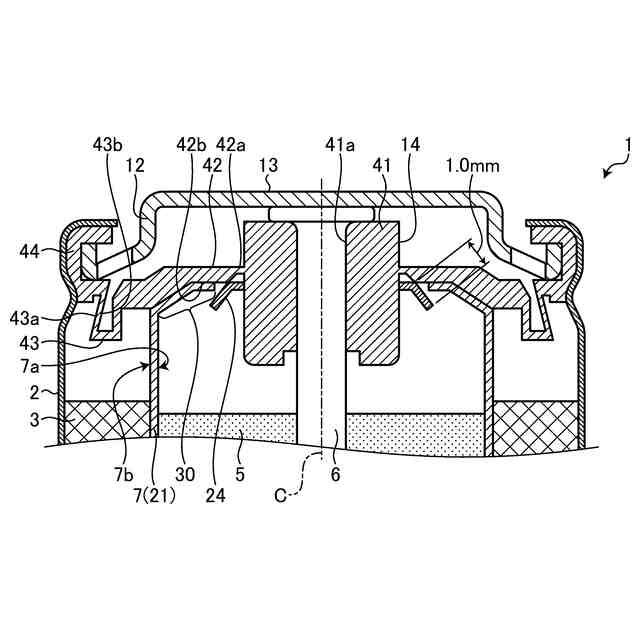

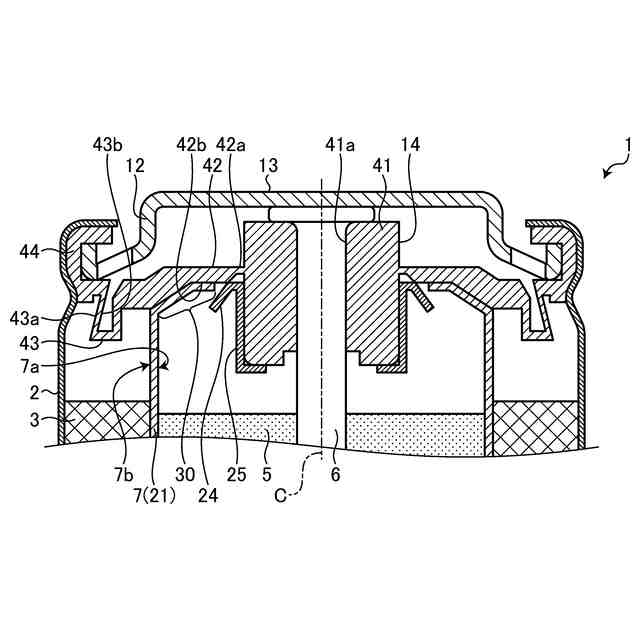

前記セパレータは、前記負極端子板側となる端部から前記正極端子側となる一定の領域が内側に湾曲して前記外周部に当接する当接領域とされており、
前記外周部のうち前記正極端子側を向く第１の面と前記支持部の外周面との接続部の近傍から外側に向けて延びる環状の第１の環状部をさらに備え、
前記第１の環状部が前記第１の対向部となる請求項１に記載のアルカリ電池。
【請求項５】
前記外周部の前記第１の面が前記第２の対向部となる請求項４に記載のアルカリ電池。
【請求項６】
前記第１の環状部は、前記中心軸を含む平面で切断した断面形状が直線状に延びる請求項５に記載のアルカリ電池。
【請求項７】
前記第１の環状部は、前記中心軸を含む平面で切断した断面形状が、前記外周部に向けて凸となるように湾曲している請求項５に記載のアルカリ電池。
【請求項８】
前記第１の環状部は、前記中心軸を含む平面で切断した断面形状が、前記正極端子に向けて凸となるように湾曲している請求項５に記載のアルカリ電池。
【請求項９】
前記第１の環状部は、前記中心軸を含む平面で切断した断面形状が、段差形状となっている請求項５に記載のアルカリ電池。
【請求項１０】
前記第１の環状部は、前記ガスケットと別体に形成されている請求項４から９のいずれか１つに記載のアルカリ電池。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施の形態は、アルカリ電池に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
アルカリ電池では、有底筒状の正極缶を備える。正極缶の内部には、正極缶と同軸の筒状に形成されたセパレータが設けられている。正極缶の内部では、セパレータの外側に正極合剤が設けられ、セパレータの内側にゲル状の負極合剤が設けられている。アルカリ電池は、正極缶の開口を塞ぐガスケットを備える。
【０００３】
アルカリ電池では、負極合剤がセパレータの外側に漏れてしまうとショートしてしまう。そこで、セパレータの端部をガスケットに当接させて、セパレータとガスケットの間から負極合剤がセパレータの外側に漏れてしまうことの防止が図られている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－１５８４５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、例えばガスケット側を下に向けてアルカリ電池が落下して床と衝突したときに、ガスケット側に流動した負極合剤がセパレータとガスケットとの間からセパレータの外側に漏れてしまう場合があった。
【０００６】
開示の技術では、負極合剤が漏れにくいアルカリ電池を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一態様によるアルカリ電池は、有底円筒状で底面に正極端子が形成された正極缶と、正極缶の内部に設けられて、正極缶と同軸に配置された円筒状の正極合剤と、正極合剤の内周側に設けられた円筒状のセパレータと、セパレータの内周側に充填されたゲル状の負極合剤と、負極合剤に挿入された集電棒と、集電棒が貫通される貫通孔が形成された支持部と、支持部の外周に設けられた環状の外周部と、を有して正極缶の開口を塞ぐガスケットと、ガスケットを挟んでセパレータの反対に設けられた負極端子板と、セパレータのうち負極端子板側となる端部においてセパレータの内周面と対向する第１の対向部と、セパレータのうち負極端子板側となる端部においてセパレータの外周面と対向する第２の対向部と、を備える。外周部には、径方向に加わる圧縮力を緩和させる緩衝部が形成され、第１の対向部と第２の対向部とは、正極缶の中心軸に沿って見て緩衝部を避けた位置に設けられている。
【発明の効果】
【０００８】
本願の開示するアルカリ電池の一態様によれば、負極合剤が漏れにくいアルカリ電池を提供することができる。
【図面の簡単な説明】
【０００９】

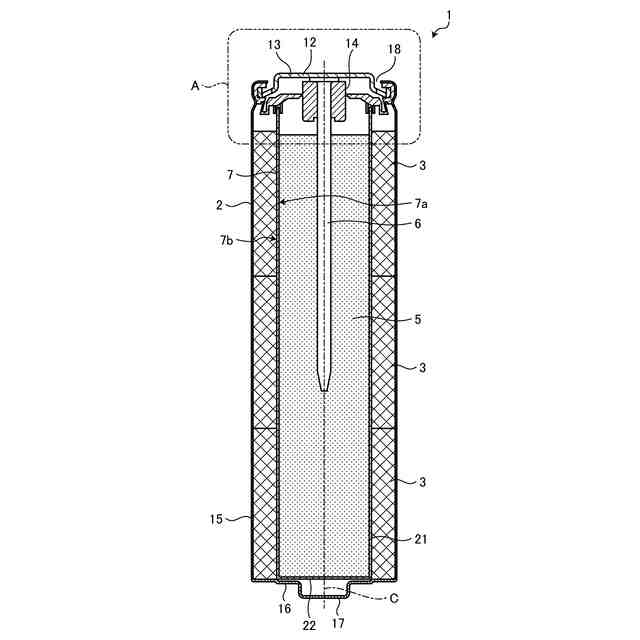

図１は、実施の形態１のアルカリ電池の断面図である。

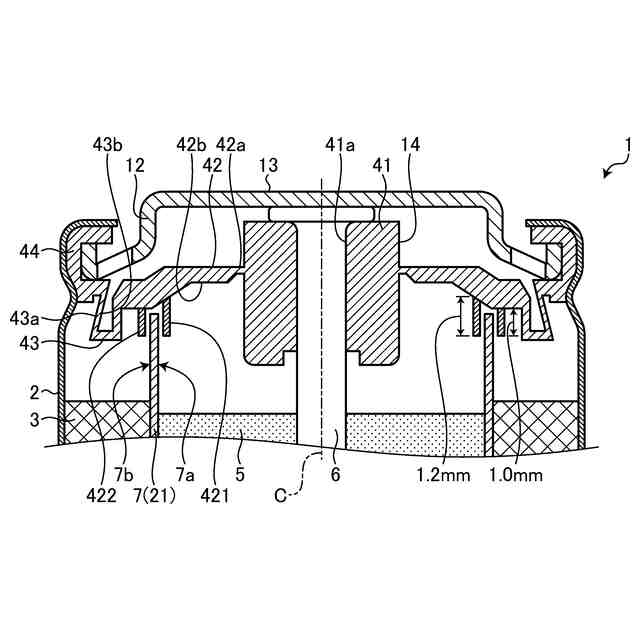

図２は、図１に示したＡ部分を拡大した部分拡大断面図である。
図３は、実施の形態１の第１の変形例にかかるアルカリ電池の断面図であって、図１に示すＡ部分に相当する部分を拡大した部分拡大断面図である。
図４は、実施の形態２にかかるアルカリ電池の断面図であって、図１に示すＡ部分に相当する部分を拡大した部分拡大断面図である。
図５は、実施の形態２の第１の変形例にかかるアルカリ電池の断面図であって、図１に示すＡ部分に相当する部分を拡大した部分拡大断面図である。
図６は、実施の形態２の第２の変形例にかかるアルカリ電池の断面図であって、図１に示すＡ部分に相当する部分を拡大した部分拡大断面図である。
図７は、実施の形態２の第３の変形例にかかるアルカリ電池の断面図であって、図１に示すＡ部分に相当する部分を拡大した部分拡大断面図である。
図８は、実施の形態２の第４の変形例にかかるアルカリ電池の断面図であって、図１に示すＡ部分に相当する部分を拡大した部分拡大断面図である。
図９は、実施の形態２の第５の変形例にかかるアルカリ電池の断面図であって、図１に示すＡ部分に相当する部分を拡大した部分拡大断面図である。
図１０は、実施の形態２の第６の変形例にかかるアルカリ電池の断面図であって、図１に示すＡ部分に相当する部分を拡大した部分拡大断面図である。
図１１は、実施の形態３にかかるアルカリ電池の断面図であって、図１に示すＡ部分に相当する部分を拡大した部分拡大断面図である。
図１２は、比較例１にかかるアルカリ電池の断面図であって、図１に示すＡ部分に相当する部分を拡大した部分拡大断面図である。
図１３は、比較例２にかかるアルカリ電池の断面図であって、図１に示すＡ部分に相当する部分を拡大した部分拡大断面図である。
図１４は、評価試験の結果を示す図である。
【発明を実施するための形態】
【００１０】
以下に、本願の開示するアルカリ電池の実施の形態を図面に基づいて詳細に説明する。なお、以下の実施の形態によって、本願の開示するアルカリ電池が限定されるものではない。
（【００１１】以降は省略されています）
