公開番号2025177193
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083794
出願日2024-05-23
発明の名称電池製造方法および電池
出願人FDK株式会社
代理人弁理士法人酒井国際特許事務所
主分類H01M 6/08 20060101AFI20251128BHJP(基本的電気素子)
要約【課題】電池内部でガスが発生することを抑制する。
【解決手段】電池製造方法は、電池を製造する方法であり、水酸化カリウムKOHと酸化亜鉛ZnOとが溶解している酸化亜鉛溶解電解液をろ過することと(ステップS3)、酸化亜鉛溶解電解液がろ過されることにより生成された不純物除去後電解液に固体の酸化亜鉛ZnOが析出するように、不純物除去後電解液を冷却して水で希釈することと(ステップS4、ステップS5)、不純物除去後電解液が冷却されて水で希釈されることにより生成された酸化亜鉛析出電解液をゲル状負極がさらに含有するように、ゲル状負極を作製すること(ステップS6、ステップS7)とを備えている。
【選択図】図2
特許請求の範囲【請求項１】
正極と、
亜鉛を含有する負極と、
前記正極と前記負極とが浸漬される電解液
とを備える電池
を製造する電池製造方法であり、
水酸化カリウムと酸化亜鉛とが溶解している酸化亜鉛溶解電解液から固体の物質を除去することと、
前記酸化亜鉛溶解電解液から前記物質が除去されることにより生成された不純物除去後電解液に固体の酸化亜鉛が析出するように、前記不純物除去後電解液を処理することと、
前記不純物除去後電解液が処理されることにより生成された酸化亜鉛析出電解液を前記負極がさらに含有するように、前記負極を作製すること
とを備える電池製造方法。
続きを表示（約 1,000 文字）【請求項２】
前記不純物除去後電解液は、前記酸化亜鉛溶解電解液がろ過されることにより生成されたろ液である
請求項１に記載の電池製造方法。
【請求項３】
前記酸化亜鉛溶解電解液は、前記酸化亜鉛溶解電解液の温度が第１温度より高いときに、前記物質が除去され、
前記第１温度より低い第２温度より前記不純物除去後電解液の温度が低くなるように前記不純物除去後電解液を冷却することにより、前記不純物除去後電解液に固体の酸化亜鉛を析出させる
請求項１に記載の電池製造方法。
【請求項４】
前記酸化亜鉛溶解電解液は、前記酸化亜鉛溶解電解液における水酸化カリウムの濃度が第１濃度より大きいときに、前記物質が除去され、
前記第１濃度より小さい第２濃度より前記不純物除去後電解液における水酸化カリウムの濃度が小さくなるように前記不純物除去後電解液を水で希釈することにより、前記不純物除去後電解液に固体の酸化亜鉛を析出させる
請求項１に記載の電池製造方法。
【請求項５】
前記酸化亜鉛溶解電解液は、前記酸化亜鉛溶解電解液の温度が第１温度より高いときで、かつ、前記酸化亜鉛溶解電解液における水酸化カリウムの濃度が第１濃度より大きいときに、前記物質が除去され、
前記第１温度より低い第２温度より前記不純物除去後電解液の温度が低くなるように前記不純物除去後電解液を冷却することにより、かつ、前記第１濃度より小さい第２濃度より前記不純物除去後電解液における水酸化カリウムの濃度が小さくなるように前記不純物除去後電解液を水で希釈することにより、前記不純物除去後電解液に固体の酸化亜鉛を析出させる
請求項１に記載の電池製造方法。
【請求項６】
正極と、
負極と、
前記正極と前記負極とが浸漬される電解液とを備え、
前記負極は、
亜鉛と、
水酸化カリウム水溶液と、
前記水酸化カリウム水溶液の酸化亜鉛の溶解度より多くの酸化亜鉛とを含有し、
前記負極に含有される鉄粉の量を、前記負極に含有される固体の酸化亜鉛の量で除算することにより算出される値は、前記負極を作製するときに用いられる酸化亜鉛原料に含有される鉄粉の量を、前記酸化亜鉛原料に含有される酸化亜鉛の量で除算することにより算出される値より小さい
電池。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、電池製造方法および電池に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
負極に酸化亜鉛ＺｎＯが添加されているアルカリマンガン乾電池が知られている（特許文献１～特許文献４）。このようなアルカリマンガン乾電池は、誤使用により充電されたときに、電池内部でガスが発生することを抑制することができ、電解液またはガスが正極缶の外部に漏れ出る漏液が発生することを抑制することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１５６１５８号公報
国際公開第２０１０／１４０２９５号
特開昭３０－３１３２８号公報
特開２０１８－１４２５１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
負極が作製されるとき用いられる酸化亜鉛の原料には、不純物として鉄粉Ｆｅが混入していることがあり、このとき、負極には、鉄粉Ｆｅが混入することがある。アルカリマンガン乾電池は、負極に鉄粉Ｆｅが混入しているときに、充電されなくても、電池内部でガスが発生することがあり、漏液が発生することがある。
【０００５】
開示の技術は、かかる点に鑑みてなされたものであって、電池内部でガスが発生することを抑制する電池製造方法および電池を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様による電池製造方法は、正極と、亜鉛を含有する負極と、前記正極と前記負極とが浸漬される電解液とを備える電池を製造する電池製造方法であり、水酸化カリウムと酸化亜鉛とが溶解している酸化亜鉛溶解電解液から固体の物質を除去することと、前記酸化亜鉛溶解電解液から前記物質が除去されることにより生成された不純物除去後電解液に固体の酸化亜鉛が析出するように、前記不純物除去後電解液を処理することと、前記不純物除去後電解液が処理されることにより生成された酸化亜鉛析出電解液を前記負極がさらに含有するように、前記負極を作製することとを備えている。
【発明の効果】
【０００７】
開示の電池製造方法および電池は、電池内部でガスが発生することを抑制することができる。
【図面の簡単な説明】
【０００８】
図１は、実施形態の電池を示す断面図である。

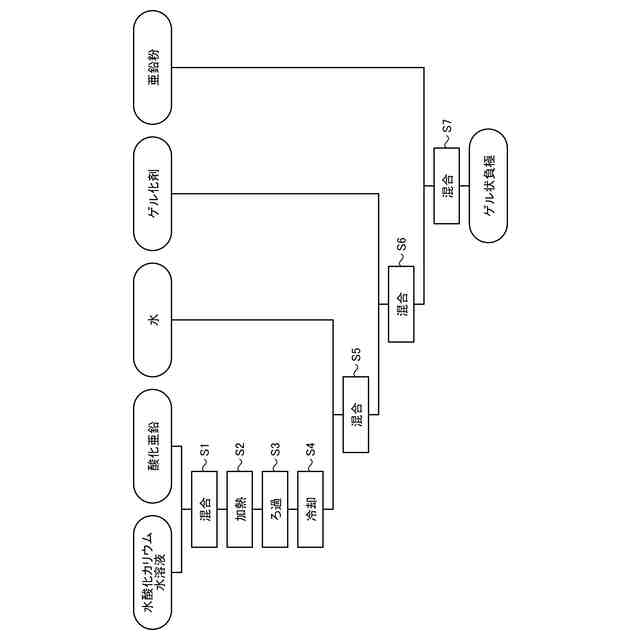

図２は、実施形態の電池製造方法における負極作製工程を示すフローチャートである。

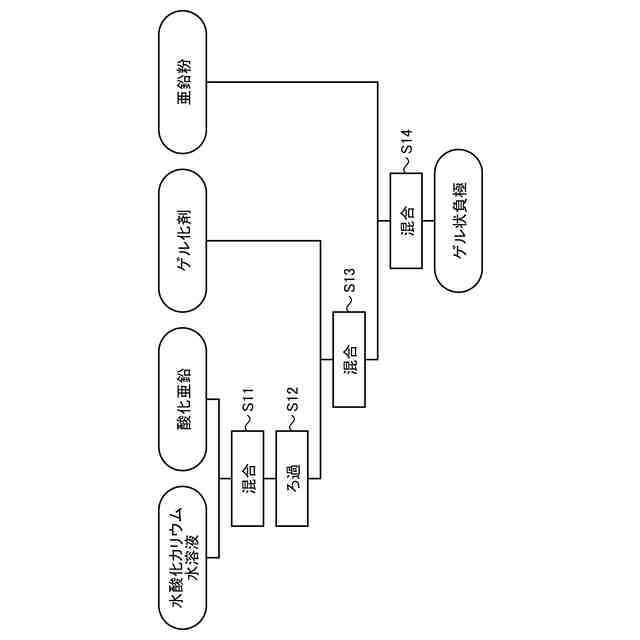

図３は、比較例１の電池製造方法における負極作製工程を示すフローチャートである。

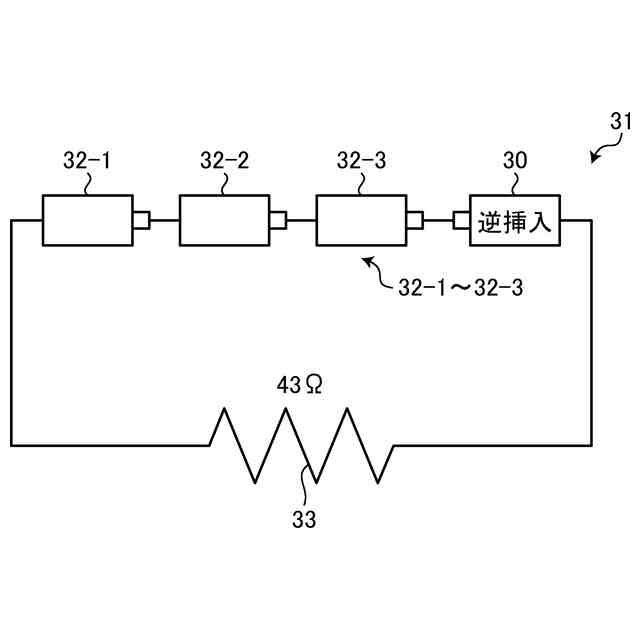

図４は、４直１逆試験で用いられる電気回路を示す回路図である。

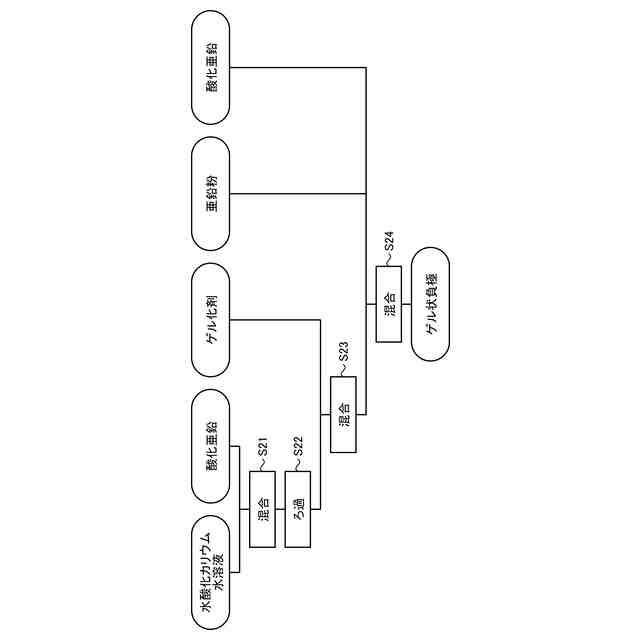

図５は、比較例２の電池製造方法における負極作製工程を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下に、本願が開示する実施形態にかかる電池製造方法および電池について、図面を参照して説明する。なお、以下の記載により本開示の技術が限定されるものではない。また、以下の記載においては、同一の構成要素に同一の符号を付与し、重複する説明を省略する。
【００１０】
［実施形態の電池］
実施形態の電池１は、アルカリマンガン乾電池であり、図１に示されているように、電池ケース２と正極３とゲル状負極５（負極）と集電棒６とセパレータ７とを備えている。図１は、実施形態の電池１を示す断面図である。電池ケース２は、正極缶１１と負極端子板１２と封口ガスケット１４とを備えている。正極缶１１は、金属に例示される導体から形成されている。正極缶１１は、有底円筒形に形成され、側面部分１５と底面部分１６とを備えている。
（【００１１】以降は省略されています）
