公開番号2025142904
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042513
出願日2024-03-18
発明の名称拡管装置
出願人ノーラエンジニアリング株式会社,日本継手株式会社
代理人個人,個人
主分類B21D 39/20 20060101AFI20250924BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】金属管を接続するための構成が簡略化された管継手に対してその金属管を接続し得るようにすること。

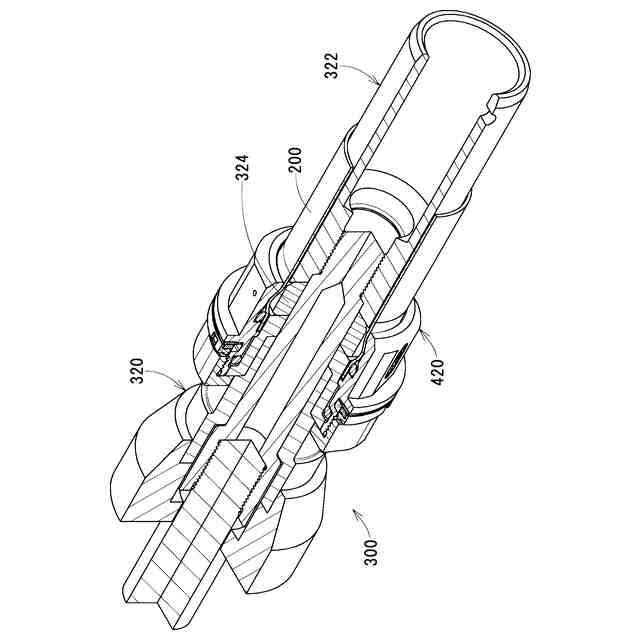

【解決手段】拡管装置300は、ヘッド部320と、加圧ロッド322と、環状弾性体324とを備える。ヘッド部320は、内部に通路が形成される。加圧ロッド322は、ヘッド部320に形成された通路を貫通する。通路を貫通する加圧ロッド322が環状弾性体324を貫通する。環状弾性体324は、ヘッド部320に接する。環状弾性体324が、ヘッド部320のうち進入部の先端に接する。加圧ロッド322の弾性体接触部が環状弾性体324のうちヘッド部320に接する面の裏面に接する。
【選択図】図1
特許請求の範囲【請求項１】
内部に通路が形成されるヘッド部と、
前記ヘッド部に形成された前記通路を貫通する加圧ロッドと、
前記通路を貫通する前記加圧ロッドが貫通し、前記ヘッド部に接する環状弾性体とを備え、
前記加圧ロッドが、
前記ヘッド部に形成された前記通路を貫通し、前記環状弾性体の内周面に対向する通路貫通部と、
前記通路貫通部に連なり、前記環状弾性体のうち前記ヘッド部に接する面の裏面に接する弾性体接触部とを有している拡管装置であって、
前記ヘッド部が、
管継手の一端から前記管継手の内部に進入し、かつ、前記管継手の他端に進入した金属管の内部に進入するための、前記通路が形成されている進入部と、
前記管継手の内部に前記進入部が進入した場合に前記管継手を前記進入部に接続するための継手接続部とを有しており、
前記環状弾性体が、前記ヘッド部のうち前記進入部の先端に接することを特徴とする拡管装置。
続きを表示（約 380 文字）【請求項２】
前記進入部が、
筒状である進入本体部と、
前記進入本体部の外周に設けられる係合突起部とを有しており、
前記継手接続部が、
筒状である接続本体部と、
前記接続本体部の一端に設けられ、前記係合突起部に係合する一端係合部と、
前記接続本体部の他端に設けられ、前記管継手に設けられているねじ部とかみ合う一端ねじ部とを有していることを特徴とする請求項１に記載の拡管装置。
【請求項３】
前記進入本体部が、
前記進入部の先端を形成する筒状の先端形成部と、
前記先端形成部に連なり、前記先端形成部よりも外径が大きい筒状の大径形成部とを有しており、
前記係合突起部が、前記進入本体部のうち前記大径形成部の外周に設けられることを特徴とする請求項２に記載の拡管装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は拡管装置に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１は、拡管装置を開示する。この拡管装置は、拡管ヘッドと拡管リングとガイドリングと加圧ロッドと拡管ゴムとゴム押え部とを有する装置にかかるものである。拡管ヘッドは、嵌入内孔、および、第１テーパー部を有する。嵌入内孔には、薄肉ステンレス鋼管が内嵌される。第１テーパー部は、嵌入内孔の前方に形成される。第１テーパー部は、前方が拡径されるように傾斜する。拡管リングは、嵌合孔、および、第２テーパー部を有する。嵌合孔は、拡管ヘッドの前方に着脱可能に固定される。嵌合孔には、薄肉ステンレス鋼管が内嵌される。第２テーパー部は、第１テーパー部と連続する。第２テーパー部は、前方が縮径されるように傾斜する。ガイドリングは、嵌入内孔の径方向内側に配置される。ガイドリングには、薄肉ステンレス鋼管が外嵌される。加圧ロッドは、拡管ヘッドに挿通される。加圧ロッドは、後方端部が加圧装置に連結される。拡管ゴムは、加圧ロッドにおけるガイドリングの前方に外嵌される。ゴム押え部は、加圧ロッドにおける拡管ゴムの前方に形成される。この拡管装置は、薄肉ステンレス鋼管を嵌入した状態で、薄肉ステンレス鋼管と嵌入内孔およびガイドリングとの間に、それぞれ一定の隙間を有するように嵌入内孔およびガイドリングを形成したものである。特許文献１に開示された拡管装置によれば、鋼管の先端部を継手の本体内孔に容易に嵌め入れ得る。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１２００２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された拡管装置には、拡管ヘッドを備える継手に限ってその継手へ金属管を接続でき、拡管ヘッドが省略された継手に対してはその金属管の接続ができないという問題点がある。
【０００５】
本発明の目的は、金属管を接続するための構成が簡略化された管継手に対するその金属管の接続を可能とすることにある。
【課題を解決するための手段】
【０００６】
図面に基づいて本発明の拡管装置が説明される。なお、この欄で図中の符号を使用したのは、発明の内容の理解を助けるためであって、内容を図示した範囲に限定する意図ではない。
【０００７】

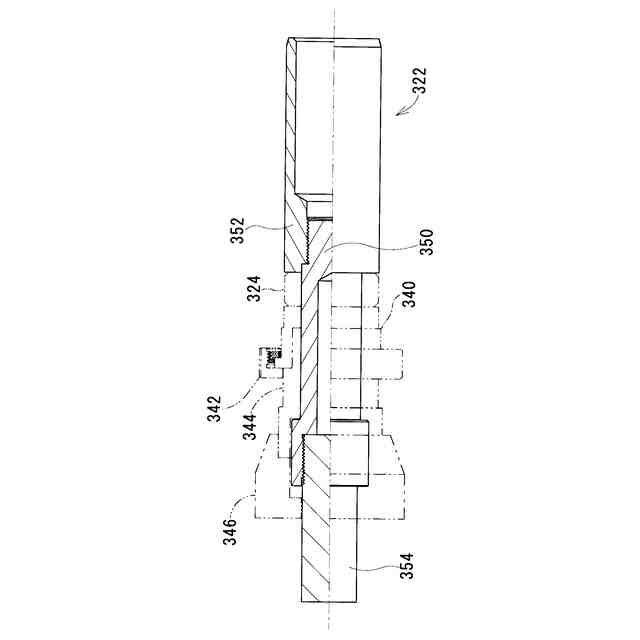

上述された目的を達成するために、本発明のある局面に従うと、拡管装置３００は、ヘッド部３２０と、加圧ロッド３２２と、環状弾性体３２４とを備える。ヘッド部３２０は、内部に通路が形成される。加圧ロッド３２２は、ヘッド部３２０に形成された通路を貫通する。通路を貫通する加圧ロッド３２２が環状弾性体３２４を貫通する。環状弾性体３２４は、ヘッド部３２０に接する。加圧ロッド３２２が、通路貫通部３５０と、弾性体接触部３５２とを有している。通路貫通部３５０は、ヘッド部３２０に形成された通路を貫通する。通路貫通部３５０は、環状弾性体３２４の内周面に対向する。弾性体接触部３５２は、通路貫通部３５０に連なる。弾性体接触部３５２は、環状弾性体３２４のうちヘッド部３２０に接する面の裏面に接する。ヘッド部３２０が、進入部３４０と、継手接続部３４２とを有している。進入部３４０は、管継手４２０の一端から管継手４２０の内部に進入するためのものである。進入部３４０は、管継手４２０の他端に進入した金属管２００の内部に進入するためのものでもある。進入部３４０には、通路が形成されている。継手接続部３４２は、管継手４２０の内部に進入部３４０が進入した場合に管継手４２０を進入部３４０に接続するためのものである。環状弾性体３２４が、ヘッド部３２０のうち進入部３４０の先端に接する。
【０００８】

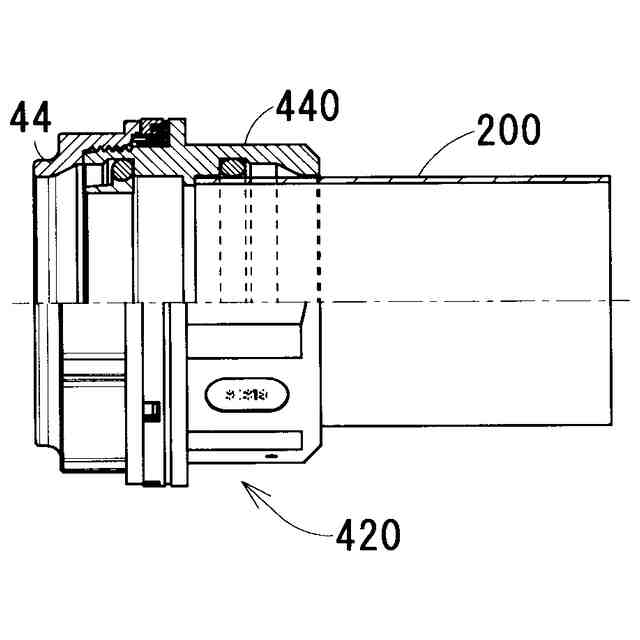

管継手４２０の一端から管継手４２０の内部へ進入した進入部３４０の先端と進入部３４０に形成されている通路を貫通した加圧ロッド３２２の弾性体接触部３５２とが環状弾性体３２４を圧縮する。その圧縮によって外径が大きくなった環状弾性体３２４が金属管２００の外径を大きくする。金属管２００の外径が大きくなるとその金属管２００の外径が大きくなった箇所は管継手４２０の内周面に押付けられる。その箇所が管継手４２０の内周面に押付けられるとその金属管２００はその管継手４２０に接続されることとなる。その結果、金属管２００を接続するための構成が簡略化された管継手４２０に対するその金属管２００の接続が可能となる。
【０００９】

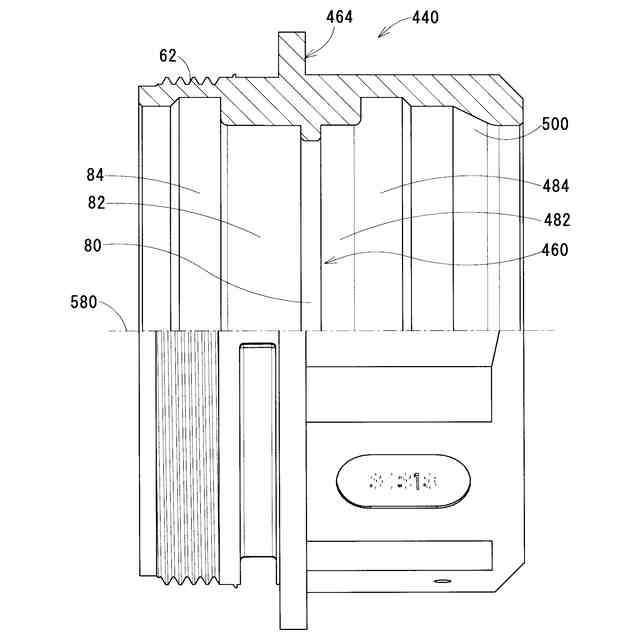

また、上述された進入部３４０が、筒状である進入本体部３６０と、係合突起部３６２とを有していることが望ましい。係合突起部３６２は、進入本体部３６０の外周に設けられる。この場合、継手接続部３４２が、筒状である接続本体部３８０と、一端係合部３８２と、他端ねじ部３８４とを有していることが望ましい。一端係合部３８２は、接続本体部３８０の一端に設けられる。一端係合部３８２は、係合突起部３６２に係合する。他端ねじ部３８４は、接続本体部３８０の他端に設けられる。他端ねじ部３８４は、管継手４２０に設けられている雄ねじ６２とかみ合う。
【００１０】
他端ねじ部３８４は、管継手４２０に設けられている雄ねじ６２とかみ合う。一端係合部３８２は、進入部３４０の係合突起部３６２に係合する。これにより、管継手４２０は他端ねじ部３８４を介してヘッド部３２０へ接続されることとなる。管継手４２０がヘッド部３２０へ接続されるので、金属管２００の外径が大きくなる際、管継手４２０の位置がずれる可能性は抑えられる。
（【００１１】以降は省略されています）
