公開番号2025142868
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042462
出願日2024-03-18
発明の名称3相モータ、及び圧縮機
出願人株式会社富士通ゼネラル
代理人弁理士法人南青山国際特許事務所
主分類H02K 3/46 20060101AFI20250924BHJP(電力の発電,変換,配電)
要約【課題】端子用のハウジングがインシュレータに一体的に形成された3相モータにおいて、互いに異なる相である中性線とコイルとの間の絶縁性を適切に確保することができる3相モータ及び圧縮機を提供する。
【解決手段】本発明の一形態に係る3相モータは、3n(nは2以上の自然数)個のティース部を有するステータコアと環状に形成された外壁部と外壁部から内側に突出する3n個の巻胴部とを有するインシュレータと前記巻胴部を介して前記ティース部に導線が巻回されることで形成された3n個のコイルと3相の各相の前記コイルのそれぞれから延びる3本の中性線同士を接続する端子とを有する3相モータであって、インシュレータは前記端子が収容される収容部が形成され、前記3本の中性線のそれぞれは外壁部から外径側に引き出された外周側導線部と外壁部から内径側に引き込まれた内周側導線部とを含み、内周側導線部の一端が前記端子と電気的に接続される。

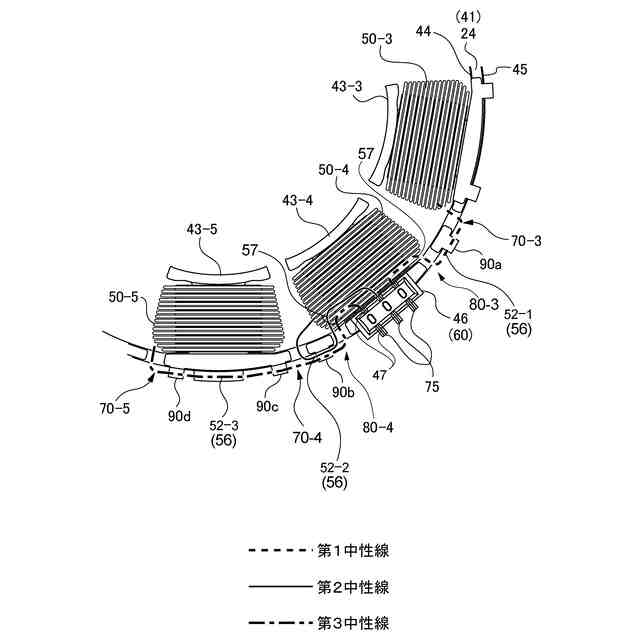

【選択図】図3
特許請求の範囲【請求項１】
３ｎ（ｎは２以上の自然数）個のティース部を有するステータコアと、環状に形成された外壁部と前記外壁部から内側に突出する３ｎ個の巻胴部とを有するインシュレータと、前記巻胴部を介して前記ティース部に導線が巻回されることで形成された３ｎ個のコイルと、３相の各相の前記コイルのそれぞれから延びる３本の中性線同士を接続する端子とを有する３相モータであって、
前記インシュレータは、前記端子が収容される収容部が形成され、
前記３本の中性線のそれぞれは、前記外壁部から外径側に引き出された外周側導線部と、前記外壁部から内径側に引き込まれた内周側導線部とを含み、前記内周側導線部の一端が前記端子と電気的に接続される
３相モータ。
続きを表示（約 1,600 文字）【請求項２】
請求項１に記載の３相モータであって、
前記インシュレータは、前記３本の中性線のそれぞれを前記インシュレータの外周側に引き出すための引出部と、前記引出部によって前記外周側に引き出された３相の前記中性線のそれぞれを前記インシュレータの内周側に引き込むための引込部とを有する
３相モータ。
【請求項３】
請求項２に記載の３相モータであって、
円周方向に隣り合う３つの前記ティース部を、前記円周方向に並ぶ順番に第１ティース部と、第２ティース部と、第３ティース部としたとき、
前記端子に接続される前記３本の中性線は、前記第１ティース部に巻回された前記コイルから延びる第１中性線と、前記第２ティース部に巻回された前記コイルから延びる第２中性線と、前記第３ティース部に巻回された前記コイルから延びる第３中性線と、であり、
少なくとも１つの前記引込部は、前記第１中性線と前記第２中性線と前記第３中性線とのうちの２つの前記中性線が通過する
３相モータ。
【請求項４】
請求項１に記載の３相モータであって、
円周方向に隣り合う３つの前記ティース部を、前記円周方向に並ぶ順番に第１ティース部と、第２ティース部と、第３ティース部としたとき、
前記端子に接続される前記３本の中性線は、前記第１ティース部に巻回された前記コイルから延びる第１中性線と、前記第２ティース部に巻回された前記コイルから延びる第２中性線と、前記第３ティース部に巻回された前記コイルから延びる第３中性線と、であり、
前記３相モータの回転軸方向から見たとき、前記収容部に収容される前記端子は、当該端子の全体が、前記第２ティース部に巻回された前記コイルと前記回転軸に直交する径方向で重なるように配置される
３相モータ。
【請求項５】
請求項１に記載の３相モータであって、
前記収容部は、前記端子に対して前記３相モータの回転軸に直交する径方向の内側に位置する内径側側壁と、前記端子に対して前記３相モータの前記回転軸に直交する径方向外側に位置する外径側側壁とを有し、前記内径側側壁と前記外径側側壁のそれぞれに前記中性線が通される中性線通過部が形成され、
前記中性線は、前記外径側側壁よりも径方向外側の位置で切断される
３相モータ。
【請求項６】
請求項２に記載の３相モータであって、
前記インシュレータは、前記中性線の前記外周側導線部が前記インシュレータから脱落するのを防止する脱落防止部が形成され、
前記脱落防止部は、前記円周方向で前記引出部と前記引込部との間に形成される
３相モータ。
【請求項７】
請求項２に記載の３相モータであって、
前記引込部は、前記中性線が通過するスリットであり、
前記スリットの底面は、高さ方向で前記コイルとは重ならない位置になるように形成されている
３相モータ。
【請求項８】
請求項７に記載の３相モータであって、
前記収容部は、前記端子に対して前記３相モータの回転軸に直交する径方向内側に位置する内径側側壁と、前記端子に対して前記３相モータの回転軸まわりの径方向の外側に位置する外径側側壁とを有し、前記内径側側壁と前記外径側側壁のそれぞれに前記中性線が通される中性線通過部が形成され、
前記スリットの底面は、前記中性線通過部の底面と前記高さ方向で略同じ高さに位置している
３相モータ。
【請求項９】
請求項１～８のいずれか１項に記載の３相モータと、
前記３相モータを内部に収容する圧縮機本体容器と、
前記圧縮機本体容器の内部に収容されるとともに前記３相モータにより駆動される圧縮機構部と
を備える圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、端子用のハウジングが一体となったインシュレータを備えるモータに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、環状のヨーク部とヨーク部から径方向へ延びる複数のティース部を有したステータコアと、ステータコアに取り付けられたインシュレータと、インシュレータを介してティース部に導線が巻回されたことで形成された複数のコイルと、を備え、各コイルから延びる中性線が並列結線された３相モータが知られている。並列結線で結線された３相モータの製造工程では、コイルの形成後に各コイルから延びる中性線の結線処理を行う必要がある。
【０００３】
このような３相モータとして、端子用のハウジングがインシュレータと一体的に形成されたものがある。例えば、先行技術文献１に記載の３相モータは、ハウジング内に引き込まれた３本の中性線（３相の各相の中性線）が、ハウジング内に挿し込まれる圧着端子によって互いに導通されることで、中性点が形成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－０６３５６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、上述した先行技術文献１に記載の３相モータでは、ハウジング内に引き込まれる３本の中性線のうちのＶ相の中性線が異なる相であるＷ相のコイルと接近する箇所が生じる（先行技術文献１の図５を参照）。また、コイルから引き出されたＶ相（＋Ｗ相）の中性線が直にハウジング内に引き込まれるため、Ｖ相の中性線が弛みやすく、異なる相のコイルとの絶縁距離を確保できない恐れがある。そのため、異なる相であるＶ相の中性線とＷ相のコイルとの間で電位差による部分放電が発生してしまう恐れがあるという問題があった。
【０００６】
以上のような事情に鑑み、本発明の目的は、端子用のハウジングがインシュレータに一体的に形成された３相モータにおいて、互いに異なる相である中性線とコイルとの間の絶縁性を適切に確保することができる、３相モータ及び圧縮機を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一形態に係る３相モータは、３ｎ（ｎは２以上の自然数）個のティース部を有するステータコアと、環状に形成された外壁部と前記外壁部から内側に突出する３ｎ個の巻胴部とを有するインシュレータと、前記巻胴部を介して前記ティース部に導線が巻回されることで形成された３ｎ個のコイルと、３相の各相の前記コイルのそれぞれから延びる３本の中性線同士を接続する端子とを有する３相モータであって、
前記インシュレータは、前記端子が収容される収容部が形成され、
前記３本の中性線のそれぞれは、前記外壁部から外径側に引き出された外周側導線部と、前記外壁部から内径側に引き込まれた内周側導線部とを含み、前記内周側導線部の一端が前記端子と電気的に接続される。
【０００８】
上記３相モータは、前記端子が収容される収容部が形成されるインシュレータを有し、３本の中性線のそれぞれは、前記外壁部から外径側に引き出された外周側導線部と、前記外壁部から内径側に引き込まれた内周側導線部とを含み、前記内周側導線部の一端が前記端子と電気的に接続される。これにより、端子用のハウジングがインシュレータに一体的に形成された３相モータにおいて、互いに異なる相である中性線とコイルとの間の絶縁性を適切に確保することができる。
【０００９】
前記インシュレータは、前記３本の中性線のそれぞれを前記インシュレータの外周側に引き出すための引出部と、前記引出部によって前記外周側に引き出された３相の前記中性線のそれぞれを前記インシュレータの内周側に引き込むための引込部とを有してもよい。
【００１０】
円周方向に隣り合う３つの前記ティース部を、前記円周方向に並ぶ順番に第１ティース部と、第２ティース部と、第３ティース部としたとき、前記端子に接続される前記３本の中性線は、前記第１ティース部に巻回された前記コイルから延びる第１中性線と、前記第２ティース部に巻回された前記コイルから延びる第２中性線と、前記第３ティース部に巻回された前記コイルから延びる第３中性線と、であり、少なくとも１つの前記引込部は、前記第１中性線と前記第２中性線と前記第３中性線とのうちの２つの前記中性線が通過してもよい。
（【００１１】以降は省略されています）
