公開番号2025140041
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039187
出願日2024-03-13
発明の名称空気調和機の室外機
出願人株式会社富士通ゼネラル
代理人個人,個人
主分類F24F 1/12 20110101AFI20250919BHJP(加熱;レンジ;換気)
要約【課題】電装品箱とターミナル部との距離が離れて電源線が長くなる場合であっても、電源線の動きを規制して電源線が熱による損傷を受ける部材に接触するのを防止することができる空気調和機の室外機を提供する。
【解決手段】筐体2内部に、圧縮機16と、圧縮機の駆動に起因する騒音を低減する騒音低減部材25と、圧縮機に駆動電力を供給する電装品箱21と、電装品箱と圧縮機に設けたターミナル部20とを接続する電源線22と、を有し、騒音低減部材は、圧縮機と対応する位置に配置され、電源線が挿通されて電源線の動きを規制する規制部31,32を備えている。
【選択図】図5
特許請求の範囲【請求項１】
筐体内部に、圧縮機と、前記圧縮機の駆動に起因する騒音を低減する騒音低減部材と、前記圧縮機に駆動電力を供給する電装品箱と、前記電装品箱と前記圧縮機に設けたターミナル部とを接続する電源線と、を有し、
前記騒音低減部材は、前記圧縮機と対応する位置に配置され、前記電源線が挿通されて電源線の動きを規制する規制部を備えていることを特徴とする空気調和機の室外機。
続きを表示（約 690 文字）【請求項２】
前記規制部は、前記騒音低減部材の２つの異なる端面からそれぞれ前記騒音低減部材の内部に向って切り込まれた２つのスリットであることを特徴とする請求項１記載の空気調和機の室外機。
【請求項３】
前記電源線は、前記ターミナル部から前記２つのスリットの一方を通って前記騒音低減部材の外部に引き出された後、前記２つのスリットの他方を通って前記騒音低減部材の前記外部から内部に引き込まれるようにしたことを特徴とする請求項２記載の空気調和機の室外機。
【請求項４】
前記２つのスリットは、前記騒音低減部材に設けた互いに交差する２つの端面からそれぞれ内部に向って切り込まれて形成されていることを特徴とする請求項２又は３記載の空気調和機の室外機。
【請求項５】
前記２つのスリットの一方は、当該スリットが形成される前記端面に略垂直に切り込まれた第１切り込み部と、当該第１切り込み部から連続して当該第１切り込み部に略垂直にかつ前記２つのスリットの他方に向って切り込まれた第２切り込み部と、を有していることを特徴とする請求項２又は３記載の空気調和機の室外機。
【請求項６】
前記２つのスリットの終点に、前記電源線の外形寸法に応じた寸法の保持孔が形成されていることを特徴とする請求項２又は３記載の空気調和機の室外機。
【請求項７】
前記圧縮機には冷媒配管が接続されており、前記２つのスリットの終点の間に、前記冷媒配管が配置されるようにしたことを特徴とする請求項２又は３記載の空気調和機の室外機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空気調和機の室外機に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
空気調和機は、一般的に室内に設置される室内機と室外に設置される室外機とから構成され、これら室内機および室外機を冷媒配管で接続して構成される冷媒回路を冷媒が循環することで室内の温度や湿度を調節する。
室外機の機械室には、冷媒回路に接続されて冷媒を循環させる圧縮機、圧縮機の騒音を低減するために圧縮機の外周に巻き付けている吸音材、圧縮機より上方に位置している電装品箱、電装品箱と圧縮機の間に位置しているリアクタなどが配置されている。圧縮機には、ターミナル部が設けられており、電装品箱に格納されている電力基板からターミナル部に電源線が接続されて圧縮機に駆動電力が供給されるようになっている。
【０００３】
ところで、圧縮機の外周に巻き付けている吸音材に水平の切り込みを入れ、ターミナル部に接続されている電源線を切り込みから吸音材の外側に引き出すことで、振動する圧縮機の近傍に電源線が配置されており圧縮機が振動することによって電源線に圧縮機が周期的に当たることで電源線の被膜が損傷することを防止する技術が知られている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－１９９４８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、電装品箱とターミナル部との距離が離れて電源線が長くなっている場合には、特許文献１のようにターミナル部から引き出された電源線の一部を吸音材で保持するだけでは電源線を十分に固定できず、例えば電源線がリアクタに接触してしまうことがある。リアクタは動作時に高温となるため、電源線がリアクタに接触すると、電源線の被膜がリアクタの熱により損傷を受けるおそれがある。
【０００６】
本発明は、このような課題を解決するためになされたものであり、電装品箱とターミナル部との距離が離れることで電源線が長くなる場合であっても、電源線の動きを規制して電源線が熱による損傷を受ける部材に接触するのを防止することができる空気調和機の室外機を提供することを目的としている。
【課題を解決するための手段】
【０００７】
発明の一態様は、筐体内部に、圧縮機と、圧縮機の駆動に起因する騒音低減部材と、圧縮機に駆動電力を供給する電装品箱と、電装品箱と前記圧縮機に設けたターミナル部とを接続する電源線と、を有し、騒音低減部材は、圧縮機と対応する位置に配置され、電源線が挿通されて電源線の動きを規制する規制部を備えている。
【発明の効果】
【０００８】
本発明の空気調和機の室外機によれば、電装品箱とターミナル部との距離が離れて電源線が長くなる場合であっても、電源線の動きを規制して電源線が熱による損傷を受ける部材に接触するのを防止することができる。
【図面の簡単な説明】
【０００９】
本発明に係る室外機の外観を示す斜視図である。

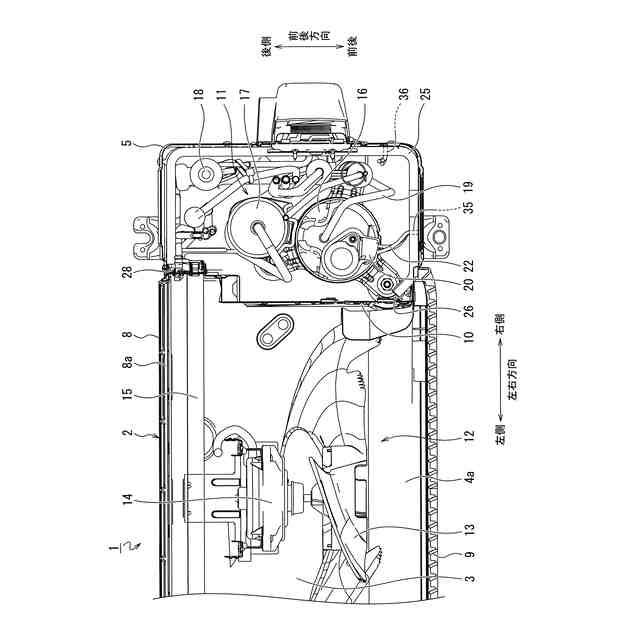

本発明に係る室外機の内部の要部を平面視で示した断面図である。
本発明に係る室外機の機械室の機器を示した斜視図である。
本発明に係る騒音低減部材の形状を示す図である。
本発明に係る室外機の機械室に騒音低減部材を配置した状態を示す斜視図である。
【発明を実施するための形態】
【００１０】
次に、図面を参照して、本発明に係る実施形態を説明する。以下の図面の記載において、同一の部分には同一符号を付す。ただし、図面は模式的なものであり、厚さと平面寸法との関係、各層の厚さの比率等は現実のものとは異なることに留意すべきである。したがって、具体的な厚さや寸法は以下の説明を参酌して判断すべきものである。また、図面相互間においても互いの寸法の関係や比率が異なる部分が含まれていることはもちろんである。
（【００１１】以降は省略されています）
