特許ウォッチ

公開番号2025141803
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2025008375
出願日2025-01-21
発明の名称光学ガラスおよび光学素子
出願人HOYA株式会社,豪雅光電科技(威海)有限公司
代理人前田・鈴木国際特許弁理士法人
主分類C03C 3/064 20060101AFI20250919BHJP(ガラス;鉱物またはスラグウール)
要約【課題】高屈折率を維持しながら、比重が低減され、原料費が低減された光学ガラスおよび光学素子を提供すること。
【解決手段】SiO₂の含有量が5質量%以上であり、B₂O₃の含有量が15質量%以下であり、Li₂O、Na₂O、およびK₂Oの合計含有量[Li₂O+Na₂O+K₂O]が1～15質量%であり、Li₂O、Na₂O、およびK₂Oの合計含有量に対するLi₂Oの含有量の質量比[Li₂O/(Li₂O+Na₂O+K₂O)]が0.5以下であり、Li₂O、Na₂O、およびK₂Oの合計含有量に対するK₂Oの含有量の質量比[K₂O/(Li₂O+Na₂O+K₂O)]が0.5以下であり、MgO、CaO、SrO、およびBaOの合計含有量に対するLi₂O、Na₂O、およびK₂Oの合計含有量の質量比[(Li₂O+Na₂O+K₂O)/(MgO+CaO+SrO+BaO)]が0.6以下である、光学ガラス。
【選択図】なし
特許請求の範囲【請求項１】
ＳｉＯ
2
の含有量が５質量％以上であり、
Ｂ
2
Ｏ
3
の含有量が１５質量％以下であり、
Ｌｉ
2
Ｏ、Ｎａ
2
Ｏ、およびＫ
2
Ｏの合計含有量［Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ］が１～１５質量％であり、
Ｌｉ
2
Ｏ、Ｎａ
2
Ｏ、およびＫ
2
Ｏの合計含有量に対するＬｉ
2
Ｏの含有量の質量比［Ｌｉ
2
Ｏ／（Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ）］が０．５以下であり、
Ｌｉ
2
Ｏ、Ｎａ
2
Ｏ、およびＫ
2
Ｏの合計含有量に対するＫ
2
Ｏの含有量の質量比［Ｋ
2
Ｏ／（Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ）］が０．５以下であり、
ＭｇＯ、ＣａＯ、ＳｒＯ、およびＢａＯの合計含有量に対するＬｉ
2
Ｏ、Ｎａ
2
Ｏ、およびＫ
2
Ｏの合計含有量の質量比［（Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ）／（ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ）］が０．６以下であり、
ＴｉＯ
2
の含有量が１５質量％以上であり、
Ｎｂ
2
Ｏ
5
の含有量が１～３０質量％であり、
ＴｉＯ
2
の含有量に対するＳｉＯ
2
の含有量の質量比［ＳｉＯ
2
／ＴｉＯ
2
］が１．０以下であり、
ＭｇＯ、ＣａＯ、ＳｒＯ、およびＢａＯの合計含有量［ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ］が５質量％以上であり、
ＭｇＯ、ＣａＯ、ＳｒＯ、およびＢａＯの合計含有量に対するＢａＯの含有量の質量比［ＢａＯ／（ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ）］が０．７以下であり、
ＴｉＯ
2
続きを表示（約 75 文字）【請求項２】
請求項１に記載の光学ガラスからなる光学素子。
【請求項３】
請求項１に記載の光学ガラスからなる導光板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学ガラスおよび光学素子に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、ＡＲ（拡張現実）、ＭＲ（複合現実）、およびＶＲ（仮想現実）技術の進展に伴い、ＡＲデバイス、ＭＲデバイス、およびＶＲデバイスとして、例えばゴーグル型あるいは眼鏡型の表示装置が開発されている。例えばゴーグル型の表示装置には、高屈折率かつ低比重であるレンズが要求され、このようなレンズに適用できるガラスの需要が高まっている。しかしながら、現状では、このようなレンズに適用できるガラスには、高屈折率かつ低比重という特性を達成するために、ＮｂやＬｉといった原料費の高いガラス成分が使用されている。そのため、原料費の増大が問題となっている。
【０００３】
特許文献１には高屈折率の光学ガラスが開示されている。しかしながら、特許文献１の光学ガラスでは、ＡＲデバイス等に用いるレンズとして採用するには、屈折率に対して比重が大きく、ＮｂやＬｉといった原料費の高いガラス成分が多く含まれている。
【０００４】
そこで、高屈折率を維持しながら比重が低減され、原料費を低減できる光学ガラスが求められている。
【先行技術文献】
【特許文献】
【０００５】
国際公開２０２１／１７１９５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、このような実状に鑑みてなされ、高屈折率を維持しながら、比重が低減され、原料費が低減された光学ガラスおよび光学素子を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の要旨は以下のとおりである。
（１）ＳｉＯ
2
の含有量が５質量％以上であり、
Ｂ
2
Ｏ
3
の含有量が１５質量％以下であり、
Ｌｉ
2
Ｏ、Ｎａ
2
Ｏ、およびＫ
2
Ｏの合計含有量［Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ］が１～１５質量％であり、
Ｌｉ
2
Ｏ、Ｎａ
2
Ｏ、およびＫ
2
Ｏの合計含有量に対するＬｉ
2
Ｏの含有量の質量比［Ｌｉ
2
Ｏ／（Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ）］が０．５以下であり、
Ｌｉ
2
Ｏ、Ｎａ
2
Ｏ、およびＫ
2
Ｏの合計含有量に対するＫ
2
Ｏの含有量の質量比［Ｋ
2
Ｏ／（Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ）］が０．５以下であり、
ＭｇＯ、ＣａＯ、ＳｒＯ、およびＢａＯの合計含有量に対するＬｉ
2
Ｏ、Ｎａ
2
Ｏ、およびＫ
2
Ｏの合計含有量の質量比［（Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ）／（ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ）］が０．６以下であり、
ＴｉＯ
2
の含有量が１５質量％以上であり、
Ｎｂ
2
Ｏ
5
の含有量が１～３０質量％であり、
ＴｉＯ
2
の含有量に対するＳｉＯ
2
の含有量の質量比［ＳｉＯ
2
／ＴｉＯ
2
］が１．０以下であり、
ＭｇＯ、ＣａＯ、ＳｒＯ、およびＢａＯの合計含有量［ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ］が５質量％以上であり、
ＭｇＯ、ＣａＯ、ＳｒＯ、およびＢａＯの合計含有量に対するＢａＯの含有量の質量比［ＢａＯ／（ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ）］が０．７以下であり、
【０００８】
（２）上記（１）に記載の光学ガラスからなる光学素子。
【０００９】
（３）上記（１）に記載の光学ガラスからなる導光板。
【発明の効果】
【００１０】
本発明によれば、高屈折率を維持しながら、比重が低減され、原料費が低減された光学ガラスおよび光学素子を提供できる。
【発明を実施するための形態】

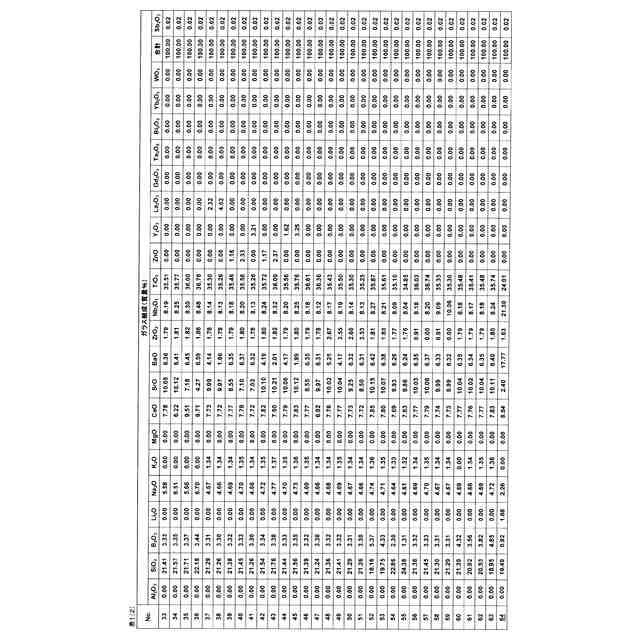

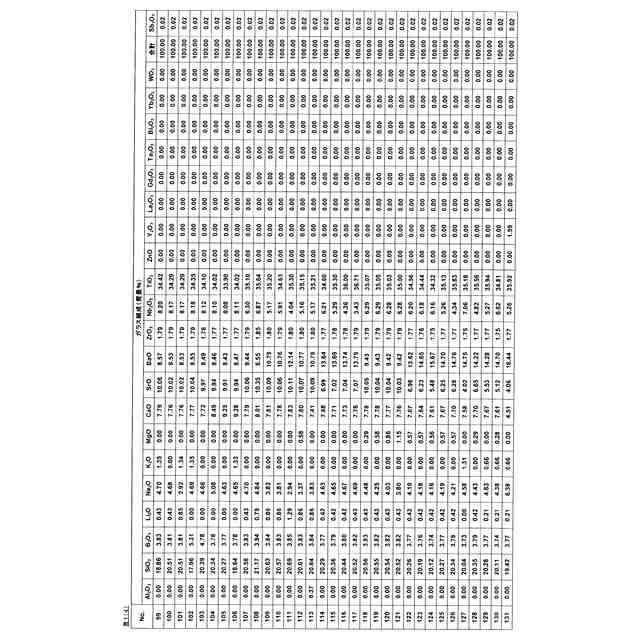

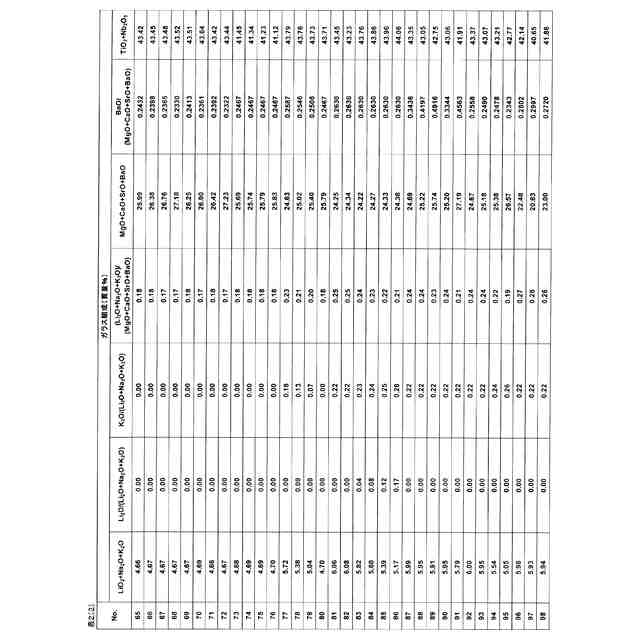

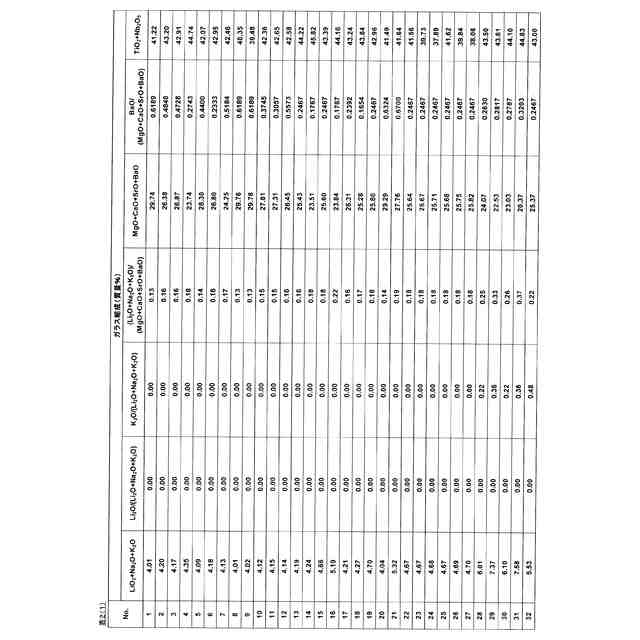

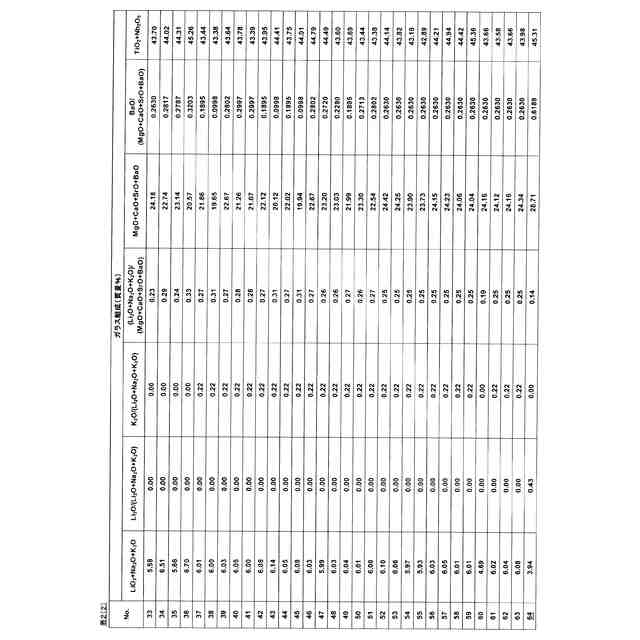

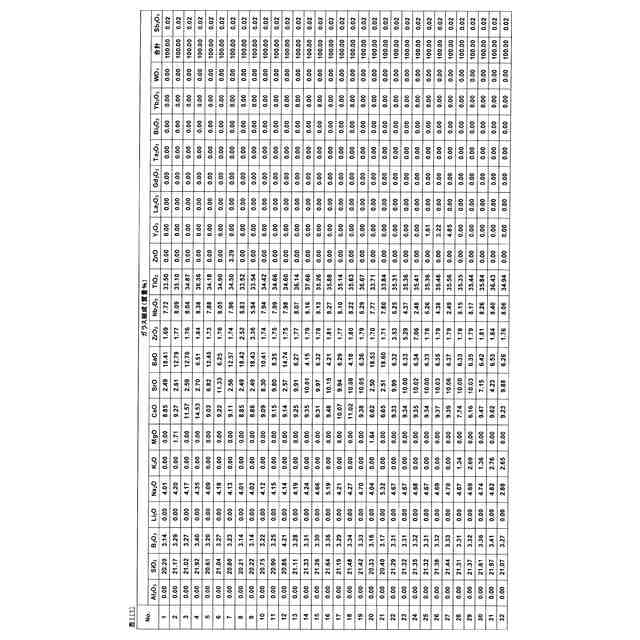

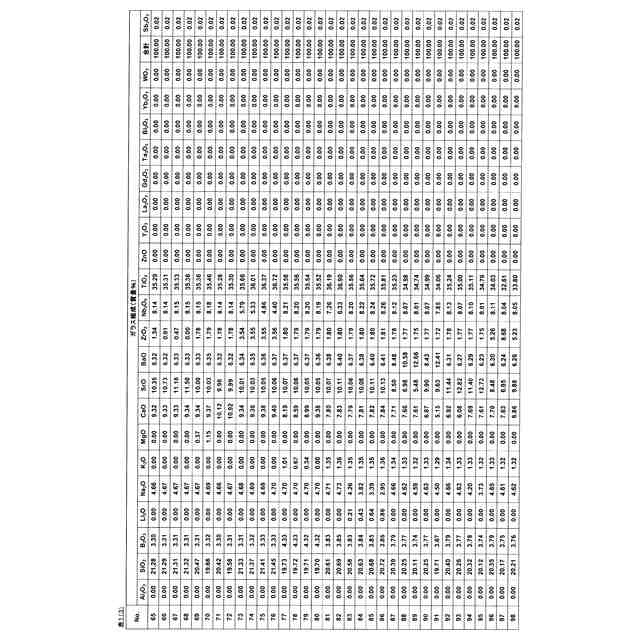

（【００１１】以降は省略されています）

関連特許
