公開番号2025146294
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046985
出願日2024-03-22
発明の名称荷電粒子線装置の校正基板、および荷電粒子線装置
出願人HOYA株式会社
代理人弁理士法人信友国際特許事務所
主分類H01J 37/20 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】露光マスクを作製または分析するための荷電粒子線装置用として好適な校正基板を提供する。
【解決手段】基板と、前記基板上に設けられパターンと、を有し、前記パターンは、上層と、前記上層の下に設けられ、遷移金属を含有する下層と、を含むことを特徴とする荷電粒子線装置の校正基板である。

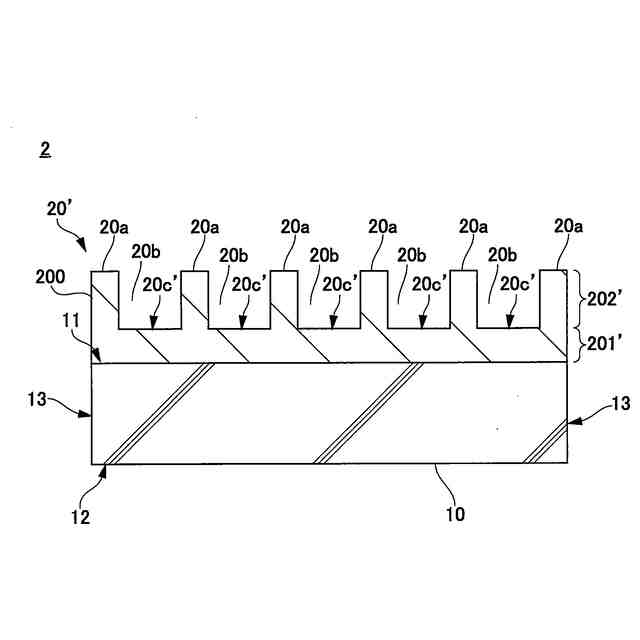

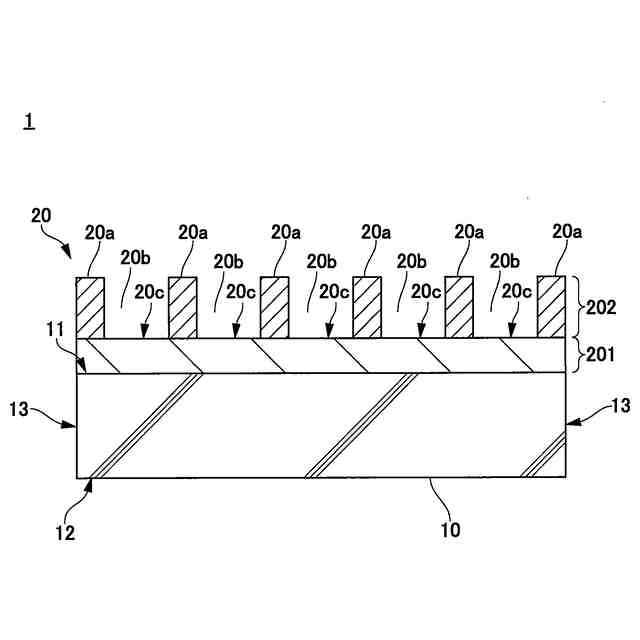

【選択図】図1
特許請求の範囲【請求項１】
基板と、
前記基板上に設けられパターンと、を有し、
前記パターンは、上層と、前記上層の下に設けられ、遷移金属を含有する下層と、
を含むことを特徴とする荷電粒子線装置の校正基板。
続きを表示（約 860 文字）【請求項２】
前記基板は、第１主面と、前記第１主面に対向する第２主面と、前記第１主面および前記第２主面に接する側面とを有し、
前記下層は、前記第１主面上にのみ設けられる
ことを特徴とする請求項１に記載の荷電粒子線装置の校正基板。
【請求項３】
前記上層と前記下層とは、互いにエッチング選択性を有する
ことを特徴とする請求項１または２に記載の荷電粒子線装置の校正基板。
【請求項４】
前記下層は、クロム、タンタルおよびモリブデンのうち少なくとも一つを含む
ことを特徴とする請求項１または２に記載の荷電粒子線装置の校正基板。
【請求項５】
前記上層は、遷移金属およびシリコンのうち少なくとも１つを含有する
ことを特徴とする請求項１または２に記載の荷電粒子線装置の校正基板。
【請求項６】
前記上層は、モリブデンを含む
ことを特徴とする請求項１または２に記載の荷電粒子線装置の校正基板。
【請求項７】
前記上層をエッチングするときの、前記上層の前記下層に対するエッチング選択比が２以上である
ことを特徴とする請求項１または２に記載の荷電粒子線装置の校正基板。
【請求項８】
前記パターンは凹部を有し、前記凹部の底面は前記下層の表面が露出してなる
ことを特徴とする請求項１または２に記載の荷電粒子線装置の校正基板。
【請求項９】
前記パターンは凸部を有し、
前記凸部は、前記下層に接する下面と、前記下面に対向する上面と、前記上面および前記下面に接する側面と、を有し
前記上面および前記側面は露出した前記上層からなる
ことを特徴とする請求項１または２に記載の荷電粒子線装置の校正基板。
【請求項１０】
請求項１または２に記載の荷電粒子線装置の校正基板を備えることを特徴とする、
荷電粒子線装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、荷電粒子線装置の校正基板、および荷電粒子線装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
電子顕微鏡や電子線描画装置などの荷電粒子線を用いた装置は、ビーム径の校正や正確な画像測定のために、寸法校正用のパターンを有する校正基板が用いられている。このような校正基板に関し、下記特許文献１には、リソグラフィー手法を用いて矩形状パターンを形成し、そのパターンピッチを標準マイクロスケールで校正した測長ＳＥＭで標準値を付与するとともに不確かさを付記したものが記載されている。
【０００３】
ところで、上述した荷電粒子線装置においては、試料表面が絶縁性である場合、試料表面が帯電して正確な画像測定や描画が実施できないと言った問題が発生する。そこで、試料表面が絶縁性である場合、試料表面に導電性の蒸着材料をコーティングすることで、荷電粒子線による帯電を防止している（下記特許文献２参照）。
【０００４】
また上述した荷電粒子線装置においては、試料の帯電や試料のダメージを防止しつつ、電子線の加速エネルギーを高めた高分解能での観察を可能とする技術として、試料に負電圧を印加して減速電界を形成するリターディング技術がある。リターディング技術の実施においては、試料表面が絶縁性である場合、試料支持台となる静電チャックの内部電極間に電位差を生じさせることで、試料支持台に設けた接触端子と試料との間の導通を図り、これによって試料表面の帯電を防止する技術が開示されている（下記特許文献３参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２００３－２７９３２１号公報
特開２０１０－１９７２７２号公報
ＷＯ２０１０／０９７８５８Ａ１
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ここで、荷電粒子線装置の校正基板は、荷電粒子線で加工または観察する試料と同様に扱われる。このため、例えば露光マスクの作製に用いられる荷電粒子線装置の校正基板は、試料に相当する露光マスクと同様の材料を用いたものが好ましく、多くは非導電性の基板が用いられる。
【０００７】
ところが、校正基板に対しては、先の特許文献２に示されるように、帯電防止のために導電性の蒸着材料をコーティングすると、これによってパターンの寸法が変化するだけではなく、パターンの凸部の角において他の部分よりも蒸着膜厚が大きくなる。したがって、このような校正基板を用いて精度のよい画像測定やビーム径の校正を実施することはできない。また先の特許文献３に示されるように、試料支持台の静電チャックに電位差を生じさせる技術では、装置構成に手を加える必要があるため、汎用性に欠けると言った問題がある。
【０００８】
そこで本発明は、露光マスクを作製または分析するための荷電粒子線装置用として好適な校正基板、および正確な校正に基づいた露光マスクの高精度な分析またはパターン精度の高い露光マスクの作製が可能な荷電粒子線装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するため、本発明は以下の構成を有する。
【００１０】
（構成１）
基板と、
前記基板上に設けられパターンと、を有し、
前記パターンは、上層と、前記上層の下に設けられ、遷移金属を含有する下層と、
を含むことを特徴とする荷電粒子線装置の校正基板。
（【００１１】以降は省略されています）
