公開番号2025139018
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037716
出願日2024-03-12
発明の名称電池用ドライシートの製造装置
出願人TDK株式会社
代理人個人,個人,個人
主分類H01M 4/139 20100101AFI20250918BHJP(基本的電気素子)
要約【課題】ドライシートの厚みを規格通りに制御できる、電池用ドライシートの製造装置を提供することを目的とする。
【解決手段】本実施形態に係る電池用ドライシートの製造装置は、支持板と、ローラーと、を備える。前記支持板は、支持面に第1溝と第2溝とを有する。前記ローラーは、表面から突出する第1突起部と第2突起部とを有する。前記被延伸物を延伸する際に、前記第1突起部の少なくとも一部は前記第1溝に嵌り、前記第2突起部の少なくとも一部は前記第2溝に嵌るように構成されている。

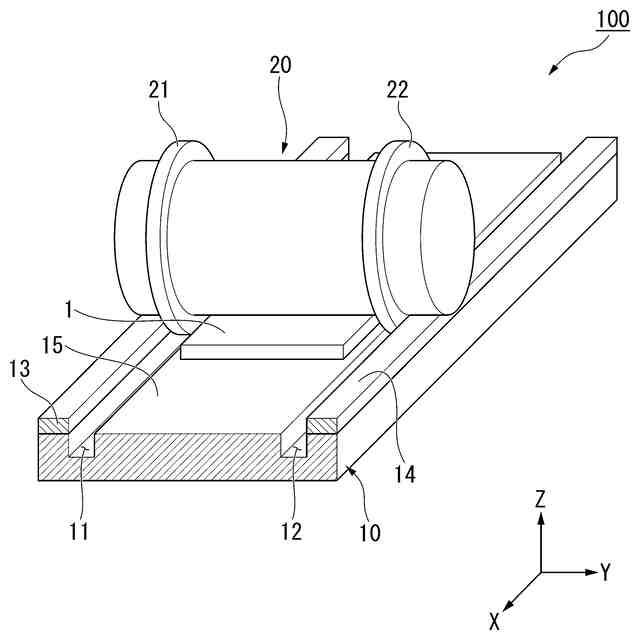

【選択図】図1
特許請求の範囲【請求項１】
支持板と、ローラーと、を備え、
前記支持板は、被延伸物が載置される支持面を有し、
前記支持面に対して平行な面に沿う第１方向において、前記支持板と前記ローラーとの相対的な位置関係は、変動可能に構成されており、
前記支持板は、前記支持面に第１溝と第２溝とを有し、
前記第１溝は、前記第１方向に延び、
前記第２溝は、前記第１方向と直交する第２方向に前記第１溝と離間し、前記第１方向に延び、
前記ローラーは、表面から突出する第１突起部と第２突起部とを有し、
前記被延伸物を延伸する際に、前記第１突起部の少なくとも一部は前記第１溝に嵌り、前記第２突起部の少なくとも一部は前記第２溝に嵌るように構成されている、電池用ドライシートの製造装置。
続きを表示（約 67 文字）【請求項２】
前記第１突起部と前記第２突起部とはそれぞれ、刃を有する、請求項１に記載の電池用ドライシートの製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池用ドライシートの製造装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
携帯電子機器は、めざましいエレクトロニクス技術の発達に伴い、小型軽量化、薄型化、多機能化が図られている。電子機器の電源となる電池も、小型軽量化、薄型化、信頼性向上、安全性向上が強く望まれている。固体電解質を用いる全固体電池は、液系の電解質を用いるリチウムイオン二次電池より安全性が高く、注目されている。
【０００３】
全固体電池は、正極ドライシートと負極ドライシートと固体電解質層用ドライシートを作製し、これらを積層することで作製できる。例えば、特許文献１には、シート状の部材を加工する製造装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平１－３０４９１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電池用ドライシートに厚みばらつきがあったり、厚みが規定の厚みからずれたりすると、全固体電池が所望の性能を発揮できない場合がある。電池用ドライシートは、正極ドライシート、負極ドライシート及び固体電解質層用ドライシートの総称である。
【０００６】
本開示は上記問題に鑑みてなされたものであり、ドライシートの厚みを規格通りに制御できる、電池用ドライシートの製造装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、以下の手段を提供する。
【０００８】

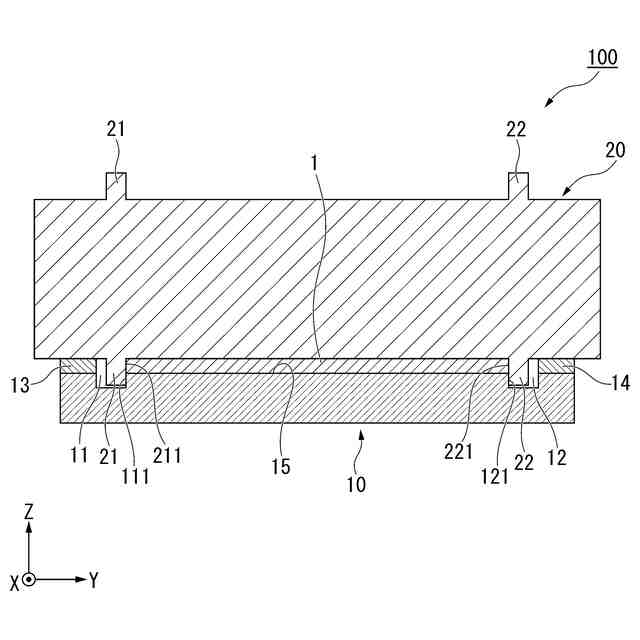

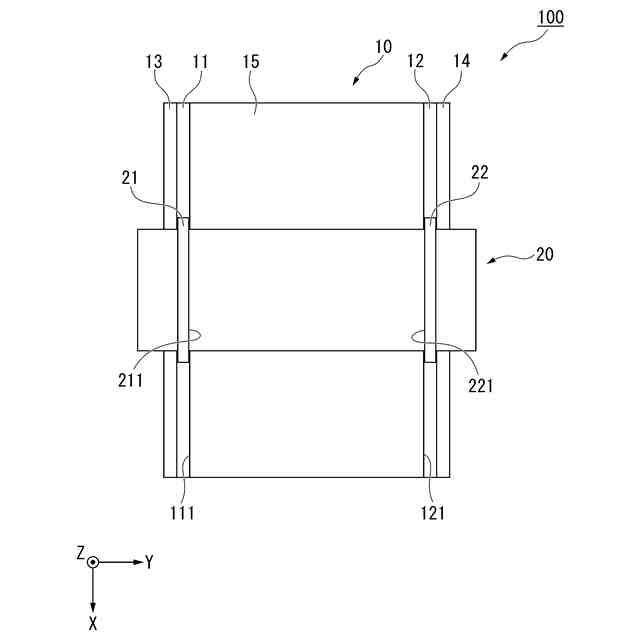

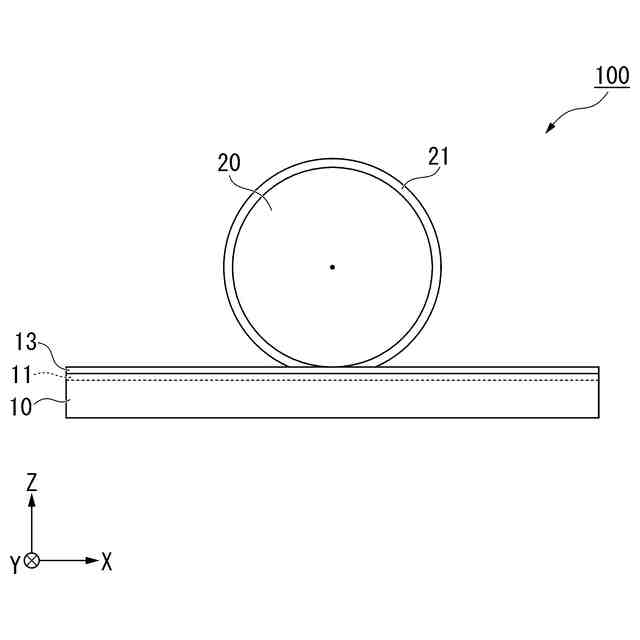

第１の態様に係る電池用ドライシートの製造装置は、支持板と、ローラーと、を備える。前記支持板は、被延伸物が載置される支持面を有する。前記支持面に対して平行な面に沿う第１方向において、前記支持板と前記ローラーとの相対的な位置関係は、変動可能に構成されている。前記支持板は、前記支持面に第１溝と第２溝とを有する。前記第１溝は、前記第１方向に延びる。前記第２溝は、前記第１方向と直交する第２方向に前記第１溝と離間し、前記第１方向に延びる。前記ローラーは、表面から突出する第１突起部と第２突起部とを有する。前記被延伸物を延伸する際に、前記第１突起部の少なくとも一部は前記第１溝に嵌り、前記第２突起部の少なくとも一部は前記第２溝に嵌るように構成されている。
【０００９】

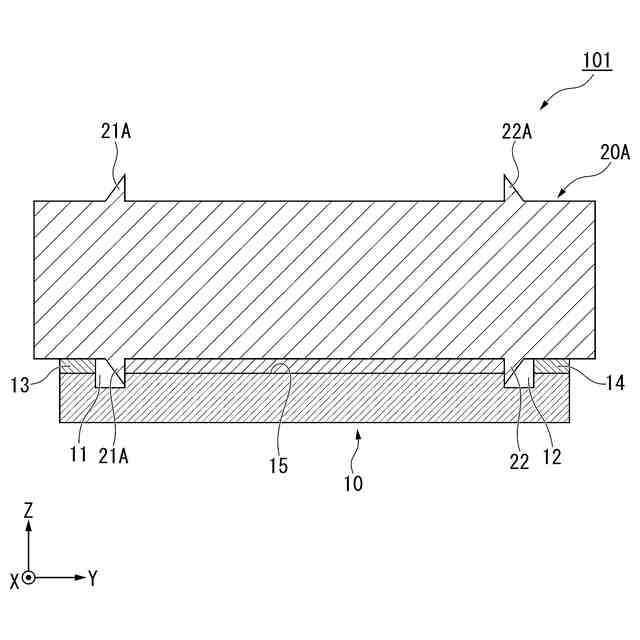

上記態様に係る電池用ドライシートの製造装置において、前記第１突起部と前記第２突起部とはそれぞれ、刃を有してもよい。
【発明の効果】
【００１０】
上記態様にかかる電池用ドライシートの製造装置は、ドライシートの厚みを規格通りに制御できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
