公開番号2025138020
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036686
出願日2024-03-11
発明の名称造形プロセスの監視方法
出願人三菱重工業株式会社
代理人SSIP弁理士法人
主分類B22F 10/38 20210101AFI20250917BHJP(鋳造;粉末冶金)
要約【課題】積層造形による造形物の欠陥の有無を精度よく検出する。
【解決手段】本開示の少なくとも一実施形態に係る造形プロセスの監視方法は、原料粉末の層にエネルギービームを走査させつつ照射することで層の原料粉末を溶融し固化させることで造形物の一部を造形するステップと、造形するステップでエネルギービームを走査させつつ照射したときに造形物から発せられる光の発光強度の時系列データを取得するステップと、取得するステップで取得した時系列データと、エネルギービームの走査軌跡に関する情報とに基づいて、発光強度の2次元マップを作成するステップと、作成するステップで作成した2次元マップに基づいて、造形物の欠陥の有無を検出するステップと、を備える。
【選択図】図2
特許請求の範囲【請求項１】
原料粉末の層にエネルギービームを走査させつつ照射することで前記層の前記原料粉末を溶融し固化させることで造形物の一部を造形するステップと、
前記造形するステップで前記エネルギービームを走査させつつ照射したときに前記造形物から発せられる光の発光強度の時系列データを取得するステップと、
前記取得するステップで取得した前記時系列データと、前記エネルギービームの走査軌跡に関する情報とに基づいて、前記発光強度の２次元マップを作成するステップと、
前記作成するステップで作成した前記２次元マップに基づいて、前記造形物の欠陥の有無を検出するステップと、
を備える、
造形プロセスの監視方法。
続きを表示（約 1,700 文字）【請求項２】
前記作成するステップでは、前記２次元マップに対して空間フィルタを適用することで前記空間フィルタを適用後の前記２次元マップを作成し、
前記検出するステップでは、前記作成するステップで作成した前記空間フィルタを適用後の前記２次元マップに基づいて、前記造形物の欠陥の有無を検出する、
請求項１に記載の造形プロセスの監視方法。
【請求項３】
前記検出するステップでは、前記２次元マップにおける前記発光強度の平均値に対する乖離が前記平均値よりも大きい第１閾値を上回るか、又は、前記平均値よりも小さい第２閾値を下回る前記発光強度となる規定範囲以上の大きさを有する特異領域、の有無を検出し、前記特異領域の有無に基づいて前記造形物の欠陥の有無を検出する、
請求項１又は２に記載の造形プロセスの監視方法。
【請求項４】
前記造形するステップでは、前記原料粉末の層の敷設と、敷設した前記層へ前記エネルギービームを走査させつつ照射することで１つの造形層を造形し、
前記造形するステップは、前記造形物の造形に際して繰り返し実施され、
前記取得するステップでは、前記造形するステップの実施毎に前記時系列データを取得し、
前記作成するステップでは、前記造形層毎に前記２次元マップを作成し、
前記検出するステップでは、第１造形層における前記２次元マップである第１マップ、及び、前記第１造形層とは前記造形層の積層方向の一方側又は他方側の少なくとも何れかにおいて前記第１造形層と隣り合う第２造形層における前記２次元マップである第２マップ、における前記特異領域の有無に基づいて前記造形物の欠陥の有無を検出する、
請求項３に記載の造形プロセスの監視方法。
【請求項５】
前記造形するステップでは、前記原料粉末の層の敷設と、敷設した前記層へ前記エネルギービームを走査させつつ照射することで１つの造形層を造形し、
前記造形するステップは、前記造形物の造形に際して繰り返し実施され、
前記取得するステップでは、前記造形するステップの実施毎に前記時系列データを取得し、
前記作成するステップでは、前記造形層毎に前記２次元マップを作成し、
前記検出するステップでは、前記特異領域の数が閾値を超える前記２次元マップに対応する前記造形層において前記欠陥が存在すると判断する、
請求項３に記載の造形プロセスの監視方法。
【請求項６】
前記検出するステップでは、前記２次元マップに基づいて前記欠陥の有無を検出するように構成された学習済モデルを用いて、前記造形物の欠陥の有無を検出する、
請求項１又は２に記載の造形プロセスの監視方法。
【請求項７】
前記検出するステップでは、前記２次元マップにおける前記発光強度の平均値に対する乖離が前記平均値よりも大きい第１閾値を上回るか、又は、前記平均値よりも小さい第２閾値を下回る前記発光強度となる規定範囲以上の大きさを有する特異領域、が存在する場合であっても前記特異領域に対応する前記欠陥が存在しないと判断される場合には前記特異領域に対応する前記欠陥が存在しないと判断するように構成された前記学習済モデルを用いて、前記造形物の欠陥の有無を検出する、
請求項６に記載の造形プロセスの監視方法。
【請求項８】
前記造形するステップでは、前記原料粉末の層の敷設と、敷設した前記層へ前記エネルギービームを走査させつつ照射することで１つの造形層を造形し、
前記造形するステップは、前記造形物の造形に際して繰り返し実施され、
前記取得するステップでは、前記造形するステップの実施毎に前記時系列データを取得し、
前記作成するステップでは、前記造形層毎に前記２次元マップを作成し、
前記検出するステップでは、前記造形するステップで現在造形している前記造形層の後で造形される前記造形層において前記欠陥が生じるか否かを判断するように構成された前記学習済モデルを用いて、前記造形物の欠陥の有無を検出する、
請求項６に記載の造形プロセスの監視方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、造形プロセスの監視方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
三次元形状物を積層造形する積層造形方法のうち、例えばパウダーベッド法による積層造形方法では、層状に敷設された原料粉末である金属粉末に光ビームや電子ビーム等のエネルギービームを照射することによって、溶融固化を繰り返し積層することにより三次元形状物（造形物）を形成する。
【０００３】
エネルギービームが照射される領域内では、金属粉末が急速に溶融する。そのため、造形物の内部に空洞が生じる等、造形物に欠陥が生じるおそれがある。
そのため、造形物の品質を担保するためには、造形物の造形が終了した後に造形物の非破壊検査を行う必要がある。
しかし、造形物の造形が終了した後に実施する非破壊検査には時間を要し、コストも掛かる。
【０００４】
そこで、エネルギービームの照射前の付加造形粉体の敷設面を撮像手段で撮像することで得られた画像に基づいて付加製造粉体の層内の欠陥を検出することも提案されている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特表２０２３－５３５９３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、上述した特許文献に記載の技術では、撮像手段で撮像することで得られた画像に基づいて付加製造粉体の層内の欠陥を検出するようにしているため、敷設された付加造形粉体の表面の情報のみから付加製造粉体の層内の欠陥を予測する必要がある。そのため、付加製造粉体の層内の状態として得られる情報は、敷設された付加造形粉体の表面の情報からの予測でしかない。
また、上述した特許文献に記載の技術では、撮像手段で撮像することで得られた画像に基づいて付加製造粉体の層内の欠陥を検出するようにしているため、欠陥検出のための分解能は撮像手段における分解能に律速される。
【０００７】
本開示の少なくとも一実施形態は、上述の事情に鑑みて、積層造形による造形物の欠陥の有無を精度よく検出することを目的とする。
【課題を解決するための手段】
【０００８】
本開示の少なくとも一実施形態に係る造形プロセスの監視方法は、
原料粉末の層にエネルギービームを走査させつつ照射することで前記層の前記原料粉末を溶融し固化させることで造形物の一部を造形するステップと、
前記造形するステップで前記エネルギービームを走査させつつ照射したときに前記造形物から発せられる光の発光強度の時系列データを取得するステップと、
前記取得するステップで取得した前記時系列データと、前記エネルギービームの走査軌跡に関する情報とに基づいて、前記発光強度の２次元マップを作成するステップと、
前記作成するステップで作成した前記２次元マップに基づいて、前記造形物の欠陥の有無を検出するステップと、
を備える。
【発明の効果】
【０００９】
本開示の少なくとも一実施形態によれば、積層造形による造形物の欠陥の有無を精度よく検出できる。
【図面の簡単な説明】
【００１０】
本開示の少なくとも一実施形態に係る造形プロセスの監視方法を適用可能な積層造形装置である、三次元積層造形装置の全体構成を示す模式図である。
三次元積層造形装置を用いた造形プロセスの監視方法における処理の手順を示したフローチャートである。

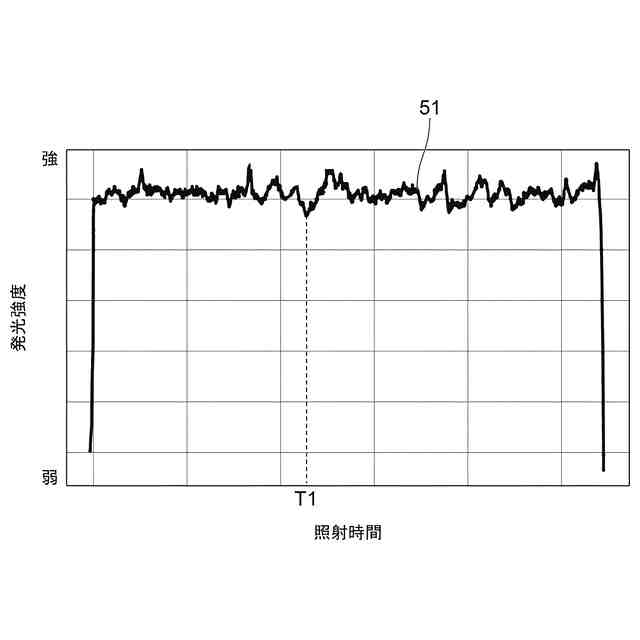

発光モニタ制御部の記憶部に格納されている発光強度の時系列データの一例を示す図である。
発光強度の２次元マップの一例を示す図である。
空間フィルタを適用した後の２次元マップを示す図である。

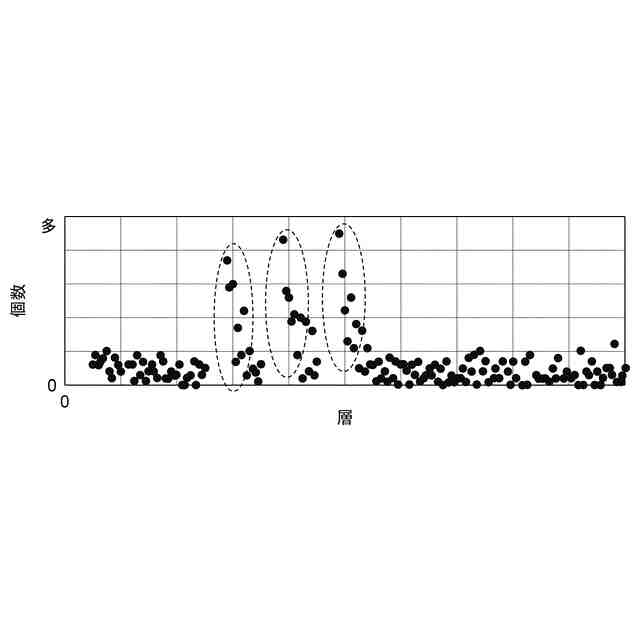

ある造形物について、空間フィルタを適用した後の２次元マップにおける特異領域の数を造形層毎に表したグラフである。
図６のグラフに係る造形物における、造形層毎の欠陥率を表したグラフである。
光検出部に入射した光の発光強度の一例を示すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
