公開番号2025137975
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036513
出願日2024-03-11
発明の名称ホーム柵及びホーム柵の設置方法
出願人日本信号株式会社
代理人個人
主分類B61B 1/02 20060101AFI20250917BHJP(鉄道)
要約【課題】設置時の位置調整が容易であり水平状態を安定して維持可能であるホーム柵及びホーム柵の設置方法を提供すること。
【解決手段】ホーム柵100は、ホーム柵本体30とホーム柵本体30の端部から側方に進退する扉体20とを備え、ホーム柵本体30は、底部材34に設けた調整用孔34bを介して上下方向の位置を調整する調整部72と、位置を維持する充填部材71bを有し底部材34に設けた設置孔34aを介してホーム柵本体30を固定する固定部71とを有する。
【選択図】図2
特許請求の範囲【請求項１】
ホーム柵本体と前記ホーム柵本体の端部から側方に進退する扉体とを備え、
前記ホーム柵本体は、底部材に設けた調整用孔を介して上下方向の位置を調整する調整部と、前記位置を維持する充填部材を有し前記底部材に設けた設置孔を介して前記ホーム柵本体を固定する固定部とを有する、
ホーム柵。
続きを表示（約 900 文字）【請求項２】
前記充填部材は、前記固定部において、前記底部材とプラットホームとの間の空間を埋めるグラウト及びシムのいずれかである、
請求項１に記載のホーム柵。
【請求項３】
前記固定部は、前記底部材の一方向に一組並んで配置され、
前記調整部は、前記固定部とは反対の位置において前記一方向に一組並んで配置される、
請求項１に記載のホーム柵。
【請求項４】
前記固定部は、前記端部側に配置され、
前記調整部は、前記端部とは反対側に配置される、
請求項３に記載のホーム柵。
【請求項５】
前記固定部は、プラットホームとの間に第１絶縁部材を挟み、
前記調整部は、前記プラットホームとの間に第２絶縁部材を挟む、
請求項１に記載のホーム柵。
【請求項６】
前記固定部は、据付ボルトを有し、
前記調整部は、アジャスタボルトを有する、
請求項１に記載のホーム柵。
【請求項７】
ホーム柵本体と扉体とを備えるホーム柵の設置方法であって、
前記ホーム柵本体は、上下方向の位置を調整する調整部と、前記ホーム柵本体を固定する固定部とを有し、
前記固定部でプラットホームに仮固定する仮固定工程と、
前記調整部で前記位置を調整する調整工程と、
前記固定部において、前記ホーム柵本体の底部材と前記プラットホームとの間の空間を充填部材で埋める充填工程と、
前記固定部を本固定する本固定工程と、
を備える、
ホーム柵の設置方法。
【請求項８】
前記本固定後、前記底部材から前記調整部を取り外す取外工程を備える、
請求項７に記載のホーム柵の設置方法。
【請求項９】
前記仮固定工程において、前記固定部は、前記プラットホームとの間に第１絶縁部材を挟み、
前記調整工程において、前記調整部は、前記プラットホームとの間に第２絶縁部材を挟む、
請求項７に記載のホーム柵の設置方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ホーム柵及びホーム柵の設置方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
据え付けプレートを間に挟んでプラットホームに戸袋を固定し、４隅に設けたジャッキボルトによって戸袋の高さ調整及び水平調整（位置調整）を行うホームドア装置が開示されている（特許文献１）。
【０００３】
特許文献１の技術では、プラットホームにホームドア装置を設置する際に戸袋の４隅に設けたジャッキボルトで装置の位置を調整するが、１か所ずつ調整をすると既に調整したジャッキボルトについて再調整が必要になる場合があり、試行錯誤を要する。また、位置調整によってジャッキボルトに負担がかかり、長期的に戸袋の水平状態が維持されない可能性がある。また、特許文献１の装置の場合、ジャッキボルトは下向きの力しか支えられないため、戸袋の傾きによって上向きの力が働く箇所はそのまま戸袋が浮いた状態となり、戸袋やドアが揺れる原因となる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－９４９９４号公報
【発明の概要】
【０００５】
本発明は上記した点に鑑みてなされたものであり、設置時の位置調整が容易であり水平状態を安定して維持可能であるホーム柵及びホーム柵の設置方法を提供することを目的とする。
【０００６】
上記目的を達成するため、本発明に係るホーム柵は、ホーム柵本体とホーム柵本体の端部から側方に進退する扉体とを備え、ホーム柵本体は、底部材に設けた調整用孔を介して上下方向の位置を調整する調整部と、位置を維持する充填部材を有し底部材に設けた設置孔を介してホーム柵本体を固定する固定部とを有する。
【０００７】
上記ホーム柵によれば、ホーム柵本体を固定部で固定しつつ調整部によって上下方向の位置を調整することによりホーム柵本体の高さ及び傾きを調整することができるため、ホーム柵本体を別途支持しながら調整したり試行錯誤しながら調整したりする必要がない。そのため、ホーム柵の設置作業時間を大幅に削減することができる。また、調整部で位置調整を行うため、固定部には位置調整時の負担がほとんどかからない。また、固定部が充填部材を有することにより、長期的にホーム柵の水平状態を維持することができる。
【０００８】
上記目的を達成するため、本発明に係るホーム柵の設置方法は、ホーム柵本体と扉体とを備えるホーム柵の設置方法であって、ホーム柵本体は、上下方向の位置を調整する調整部と、ホーム柵本体を固定する固定部とを有し、固定部でプラットホームに仮固定する仮固定工程と、調整部で位置を調整する調整工程と、固定部において、ホーム柵本体の底部材とプラットホームとの間の空間を充填部材で埋める充填工程と、固定部を本固定する本固定工程と、を備える。
【図面の簡単な説明】
【０００９】

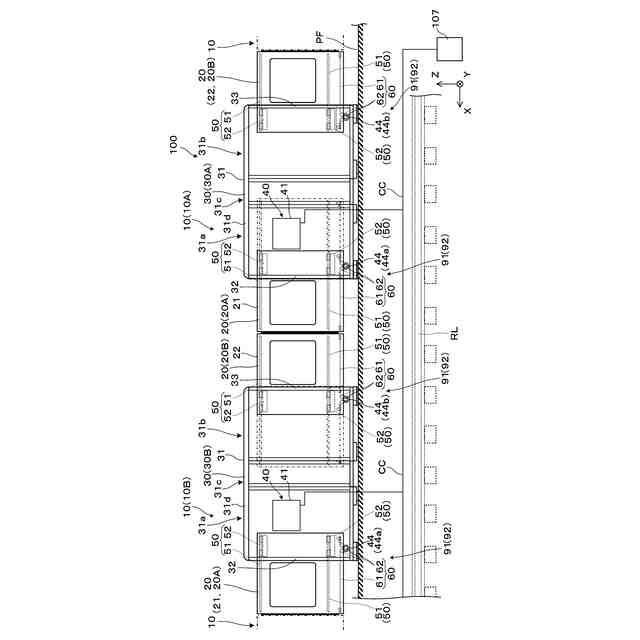

実施形態のホーム柵を説明する全体的な概念図である。

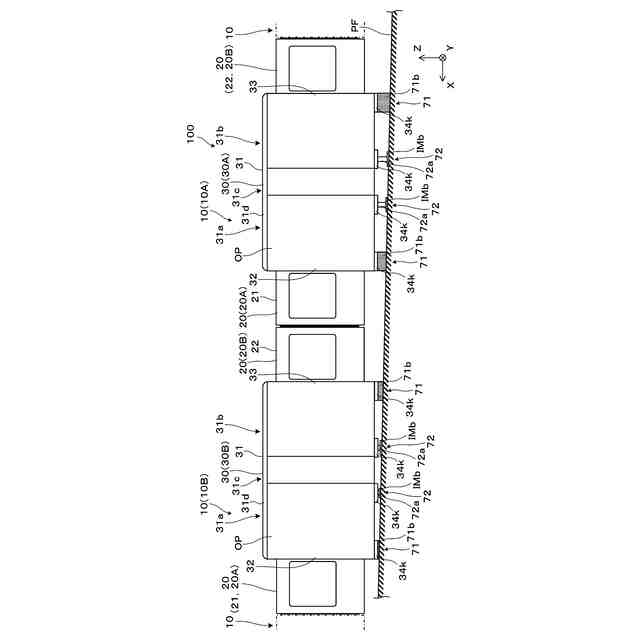

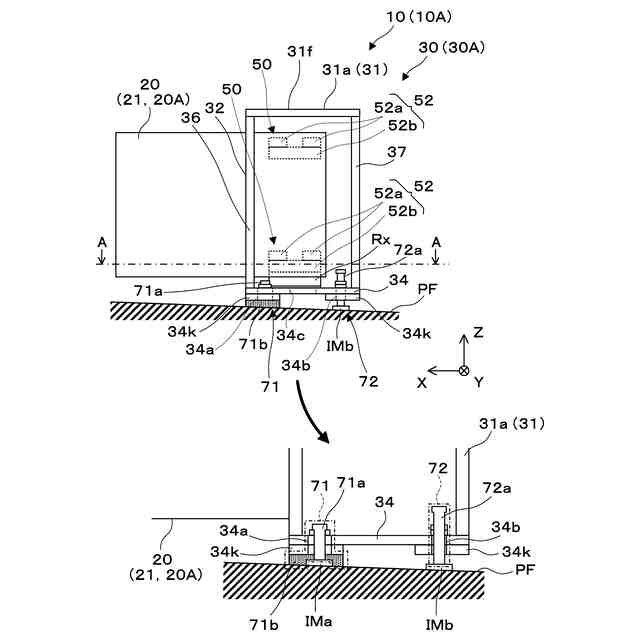

ホーム柵の外観例を説明する全体的な概念図である。
ホーム柵要素の扉体及び筐体を説明する概念図である。

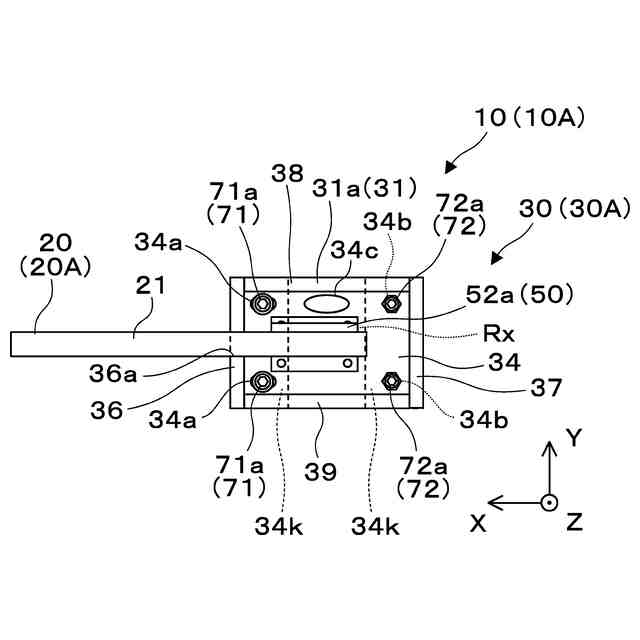

図３に示すホーム柵要素のＡ－Ａ断面図である。

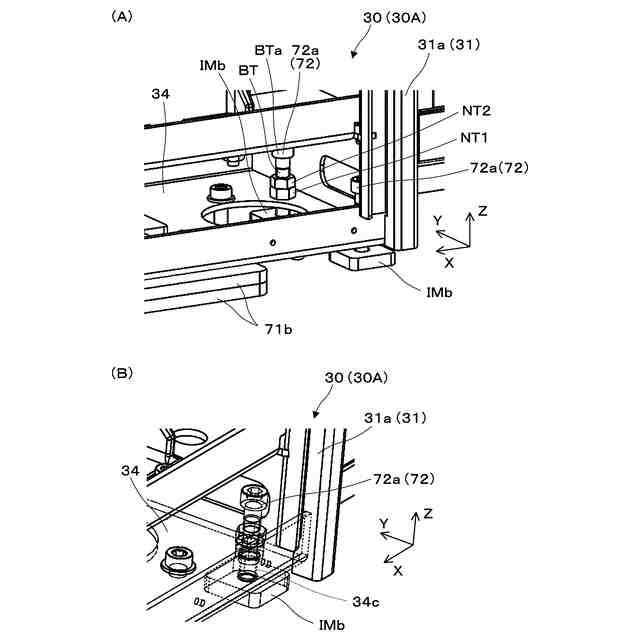

（Ａ）及び（Ｂ）は、調整部の具体例を示す斜視図である。

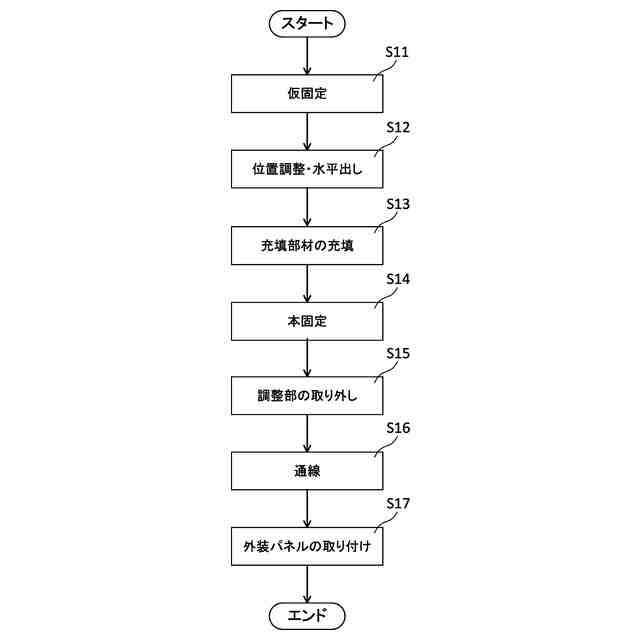

ホーム柵の設置方法を説明するフローチャートである。

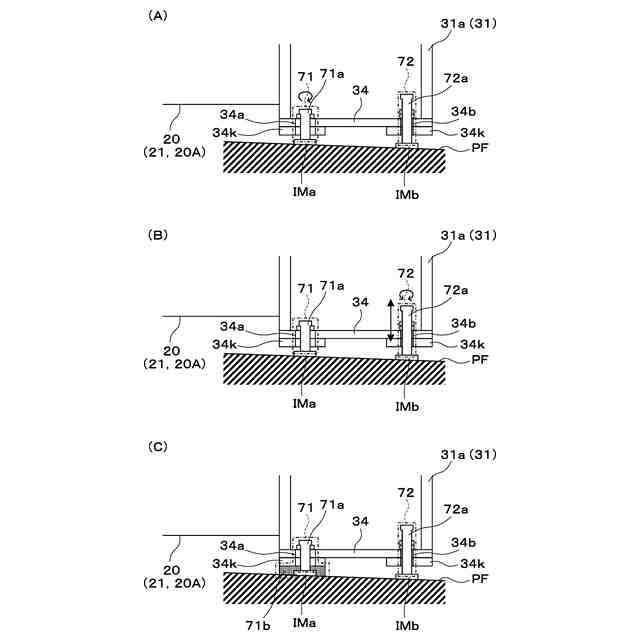

（Ａ）～（Ｃ）は、ホーム柵の設置方法を説明する図である。

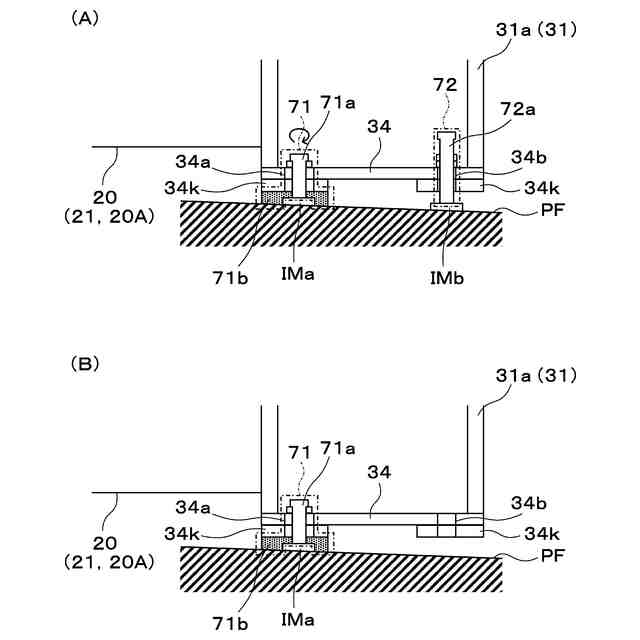

（Ａ）及び（Ｂ）は、ホーム柵の設置方法を説明する図である。
【発明を実施するための形態】
【００１０】
〔実施形態〕
以下、図面を参照して、本発明の実施形態に係るホーム柵について説明する。
（【００１１】以降は省略されています）
