公開番号2025137122
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024036138
出願日2024-03-08
発明の名称包装袋の製造方法及び包装袋の製造装置
出願人株式会社ショーエイコーポレーション
代理人弁理士法人藤本パートナーズ
主分類B31B 70/64 20170101AFI20250911BHJP(紙,板紙または紙と同様の方法で加工される材料からなる物品の製造;紙,板紙または紙と同様の方法で加工される材料の加工)
要約【課題】内蓋シートなどの半折の中材フィルムを位置精度良く配置できる包装袋を製造することができる包装袋の製造方法及び包装袋の製造装置を提供する。

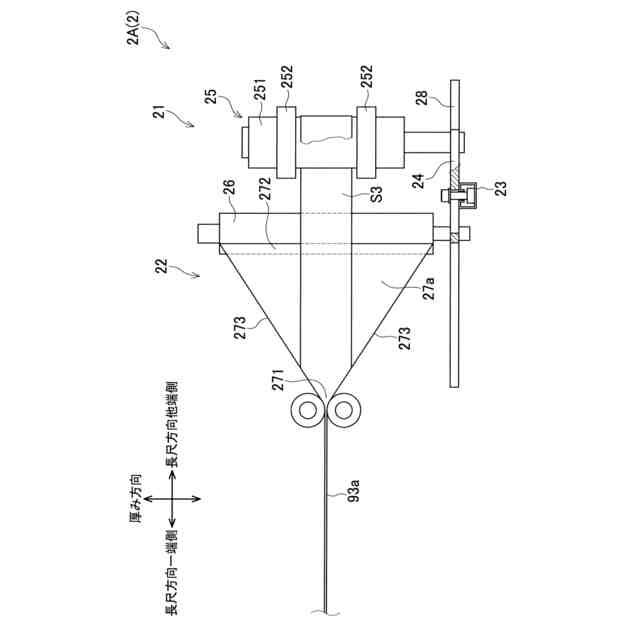

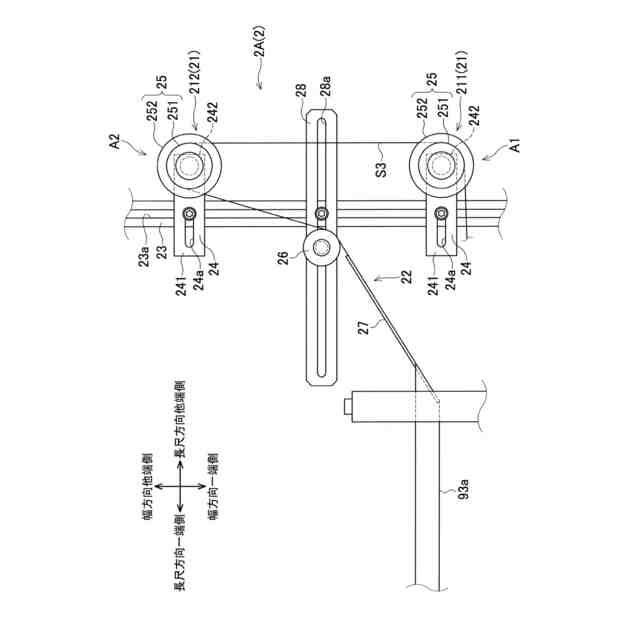

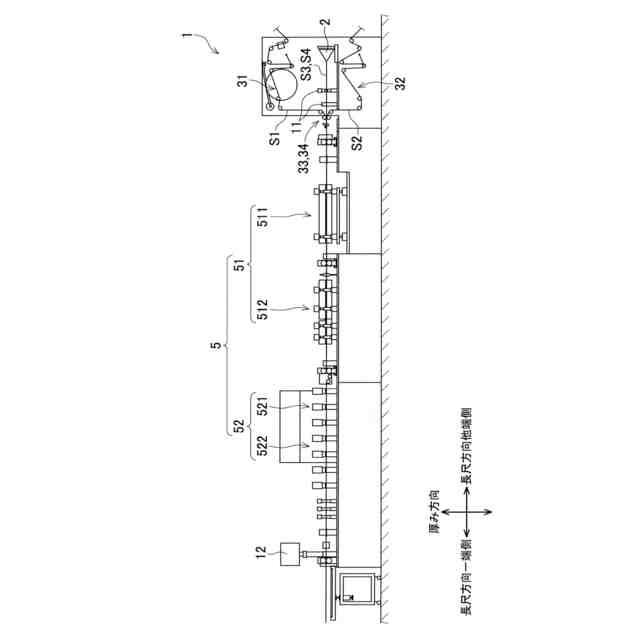

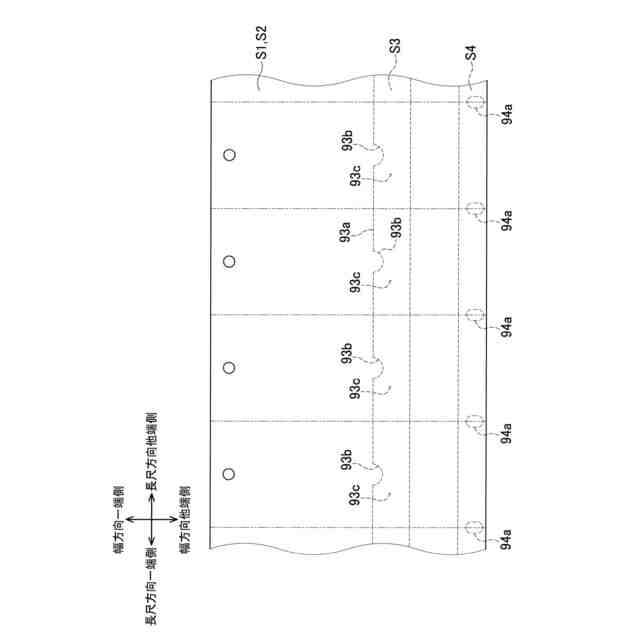

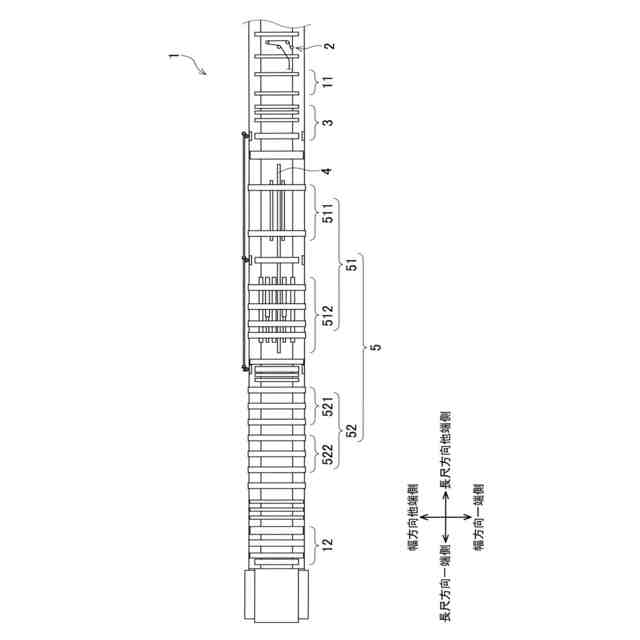

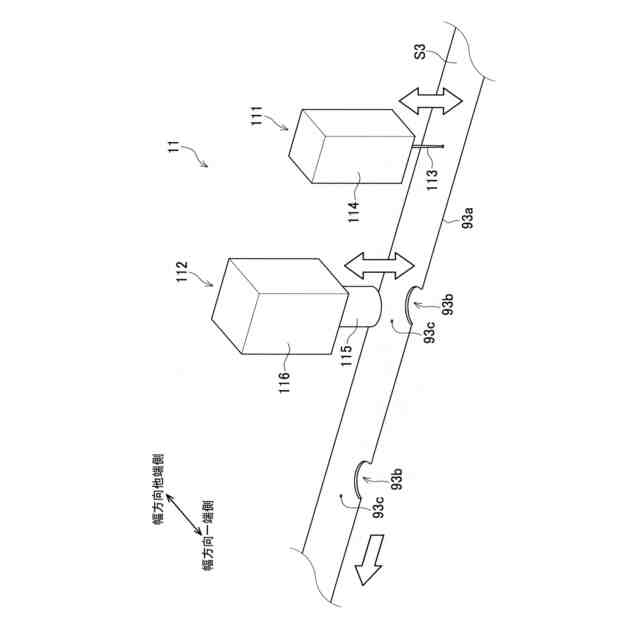

【解決手段】長尺帯状の中材原反シートS3を導入する導入部21及び導入部から導入される中材原反シートを折る半折部22を含む半折機構2を用いて長尺方向に沿って折目93aが形成されるように半折する半折工程を含み、半折工程は、導入部を用いて、半折部よりも幅方向における折目が位置する一方側の一方導入エリアA1から、半折部よりも幅方向における一方側と反対側の他方側の他方導入エリアA2に中材原反シートを送り、他方導入エリアから半折部に中材原反シートを導入する工程である。
【選択図】図3
特許請求の範囲【請求項１】
第一面フィルムと、該第一面フィルムに対向配置される第二面フィルムと、前記第一面フィルム及び前記第二面フィルムの間に半折された状態で配置される中材フィルムと、を備える包装袋の製造方法であって、
前記中材フィルムとなる長尺帯状の中材原反シートを、該中材原反シートを導入する導入部及び該導入部から導入される前記中材原反シートを折る半折部を含む半折機構を用いて前記長尺帯状における長尺方向に沿って折目が形成されるように半折する半折工程と、
前記第一面フィルムとなる長尺帯状の第一原反シートと、該第一原反シートに対向配置され、前記第二面フィルムとなる長尺帯状の第二原反シートとの間に、前記半折工程で半折された前記中材原反シートを、長尺方向を前記第一原反シート及び前記第二原反シートの長尺方向に沿わせ、かつ、前記第一原反シート及び前記第二原反シートの幅方向の途中位置に供給する供給工程と、
前記供給工程で前記第一原反シート及び前記第二原反シートの間に前記中材原反シートが供給された状態で、前記第一原反シート、前記第二原反シート、及び、前記中材原反シートを熱溶着する熱溶着工程と、を含み、
前記半折工程は、前記導入部を用いて、前記半折部よりも幅方向における前記折目が位置する一方側の一方導入エリアから、前記半折部よりも幅方向における一方側と反対側の他方側の他方導入エリアに前記中材原反シートを送り、前記他方導入エリアから前記半折部に前記中材原反シートを導入する工程である、包装袋の製造方法。
続きを表示（約 1,700 文字）【請求項２】
前記導入部は、前記一方導入エリアに配置される第一巻掛部と、前記他方導入エリアに配置される第二巻掛部と、を備え、前記第一巻掛部及び前記第二巻掛部は、幅方向及び長尺方向の少なくとも一つの方向で互いの位置を調整可能に構成され、
前記半折工程は、前記第一巻掛部と前記第二巻掛部とに前記中材原反シートを巻き掛けて前記中材原反シートを導入する工程である、請求項１に記載の包装袋の製造方法。
【請求項３】
前記供給工程は、前記半折工程で半折した前記中材原反シートの内側にガイド部を介在させた状態で前記中材原反シートを供給する工程であり、
前記熱溶着工程は、前記中材原反シートの内側に前記ガイド部を介在させた状態で前記第一原反シートと前記中材原反シート、及び、前記第二原反シートと前記中材原反シートを熱溶着する第一熱溶着工程を含む、請求項２に記載の包装袋の製造方法。
【請求項４】
前記熱溶着工程は、前記第一熱溶着工程の後に、前記ガイド部を介在させない状態で前記第一原反シートと前記第二原反シート、及び、前記中材原反シートにおける半折の内側面同士を熱溶着する第二熱溶着工程を含む、請求項３に記載の包装袋の製造方法。
【請求項５】
第一面フィルムと、該第一面フィルムに対向配置される第二面フィルムと、前記第一面フィルム及び前記第二面フィルムの間に半折された状態で配置される中材フィルムと、を備える包装袋を製造する包装袋の製造装置であって、
前記中材フィルムとなる長尺帯状の中材原反シートを導入する導入部と、該導入部から導入される前記中材原反シートを折る半折部と、を備え、前記中材原反シートを前記長尺帯状における長尺方向に沿って折目が形成されるようには半折する半折機構と、
前記第一面フィルムとなる長尺帯状の第一原反シートと、該第一原反シートに対向配置され、前記第二面フィルムとなる長尺帯状の第二原反シートとの間に、前記半折機構で半折された前記中材原反シートを、長尺方向を前記第一原反シート及び前記第二原反シートの長尺方向に沿わせ、かつ、前記第一原反シート及び前記第二原反シートの幅方向の途中位置に供給する供給機構と、
前記供給機構で前記第一原反シート及び前記第二原反シートの間に前記中材原反シートが供給された状態で、前記第一原反シート、前記第二原反シート、及び、前記中材原反シートを熱溶着する熱溶着機構と、を備え、
前記導入部は、前記半折部よりも幅方向における前記折目が位置する一方側の一方導入エリアから、前記半折部よりも幅方向における一方側と反対側の他方側の他方導入エリアに前記中材原反シートを送り、前記他方導入エリアから前記半折部に前記中材原反シートを導入するよう構成される、包装袋の製造装置。
【請求項６】
前記導入部は、前記一方導入エリアに配置され、前記中材原反シートが巻き掛けられる第一巻掛部と、前記他方導入エリアに配置され、前記一方導入エリアから送られてきた前記中材原反シートが巻き掛けられる第二巻掛部と、を備え、
前記第一巻掛部及び前記第二巻掛部は、幅方向及び長尺方向の少なくとも一つの方向で互いの位置を調整可能に構成される、請求項５に記載の包装袋の製造装置。
【請求項７】
前記半折機構で半折された前記中材原反シートの内側に配置され、前記熱溶着機構まで延在するガイド部を備え、
前記熱溶着機構は、前記中材原反シートの内側に前記ガイド部を介在させた状態で前記第一原反シートと前記中材原反シート、及び、前記第二原反シートと前記中材原反シートを熱溶着する第一熱溶着部を備える、請求項５又は６に記載の包装袋の製造装置。
【請求項８】
前記熱溶着機構は、前記第一熱溶着部での熱溶着の後に、前記第一原反シートと前記第二原反シート、及び、前記中材原反シートにおける半折の内側面同士を熱溶着する第二熱溶着部を備え、
前記ガイド部は、前記第二熱溶着部には延在しない、請求項７に記載の包装袋の製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、包装袋の製造方法及び包装袋の製造装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、包装袋として、特許文献１に記載の包装袋が知られている。包装袋は、袋状の袋本体と、袋本体の中に取り付けられる内蓋シートと、を備える。このような包装袋は、第三シートと第四シートとの間に二つ折りにした第二シートを重ね合わせて、熱溶着することで製造される。
【０００３】
しかしながら、第三シートと第四シートとの間で第二シートを適切に配置することは困難であり、包装袋において内蓋シートの位置精度が悪くなることがあった。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１３４６４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、内蓋シートなどの半折の中材フィルムを位置精度良く配置できる包装袋を製造することができる包装袋の製造方法及び包装袋の製造装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の包装袋の製造方法は、第一面フィルムと、該第一面フィルムに対向配置される第二面フィルムと、前記第一面フィルム及び前記第二面フィルムの間に半折された状態で配置される中材フィルムと、を備える包装袋の製造方法であって、前記中材フィルムとなる長尺帯状の中材原反シートを、該中材原反シートを導入する導入部及び該導入部から導入される前記中材原反シートを折る半折部を含む半折機構を用いて前記長尺帯状における長尺方向に沿って折目が形成されるように半折する半折工程と、前記第一面フィルムとなる長尺帯状の第一原反シートと、該第一原反シートに対向配置され、前記第二面フィルムとなる長尺帯状の第二原反シートとの間に、前記半折工程で半折された前記中材原反シートを、長尺方向を前記第一原反シート及び前記第二原反シートの長尺方向に沿わせ、かつ、前記第一原反シート及び前記第二原反シートの幅方向の途中位置に供給する供給工程と、前記供給工程で前記第一原反シート及び前記第二原反シートの間に前記中材原反シートが供給された状態で、前記第一原反シート、前記第二原反シート、及び、前記中材原反シートを熱溶着する熱溶着工程と、を含み、前記半折工程は、前記導入部を用いて、前記半折部よりも幅方向における前記折目が位置する一方側の一方導入エリアから、前記半折部よりも幅方向における一方側と反対側の他方側の他方導入エリアに前記中材原反シートを送り、前記他方導入エリアから前記半折部に前記中材原反シートを導入する工程である。
【０００７】
かかる構成によれば、半折工程で中材原反シートを、導入部を用いて一方導入エリアから他方導入エリアに送ってから半折部に導入するので、中材原反シートの幅方向の位置が安定した状態で供給工程及び熱溶着工程を行うことができる。したがって、この製造方法によれば、中材フィルムが位置精度よく配置された包装袋を製造することができる。
【０００８】
また、前記導入部は、前記一方導入エリアに配置される第一巻掛部と、前記他方導入エリアに配置される第二巻掛部と、を備え、前記第一巻掛部及び前記第二巻掛部は、幅方向及び長尺方向の少なくとも一つの方向で互いの位置を調整可能に構成され、前記半折工程は、前記第一巻掛部と前記第二巻掛部とに前記中材原反シートを巻き掛けて前記中材原反シートを導入する工程とすることもできる。
【０００９】
かかる構成によれば、互いの位置を調整可能な第一巻掛部及び第二巻掛部に中材原反シートを巻き掛けて導入するので、導入する位置を調整でき、中材原反シートの位置が安定する。
【００１０】

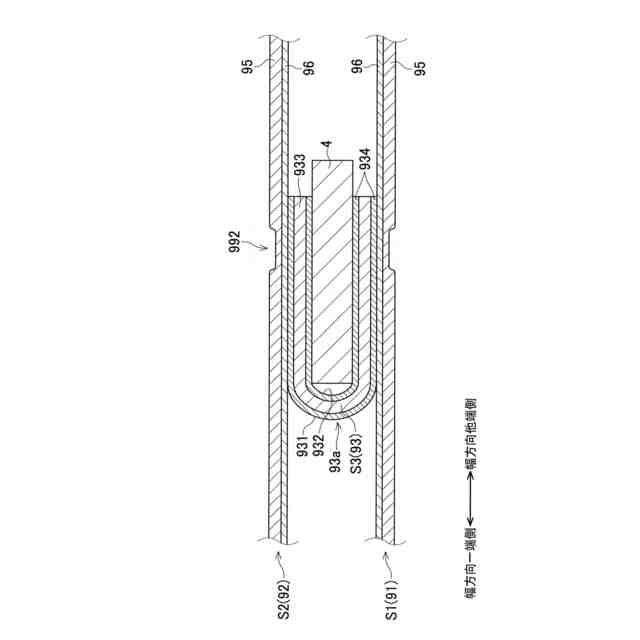

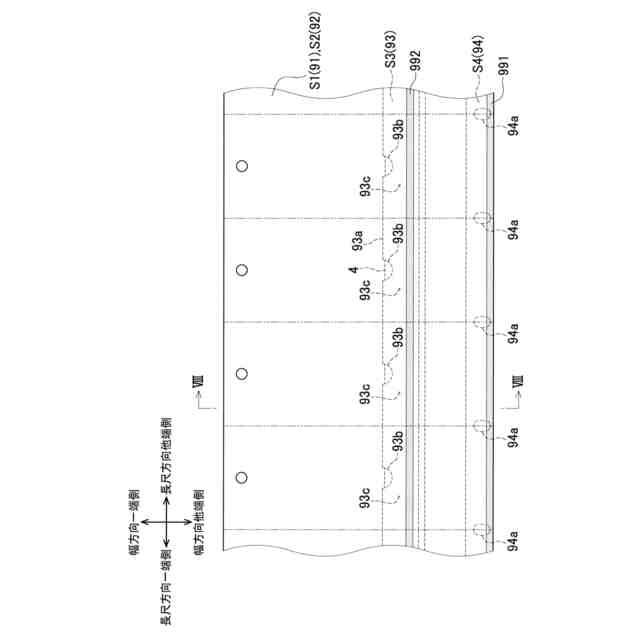

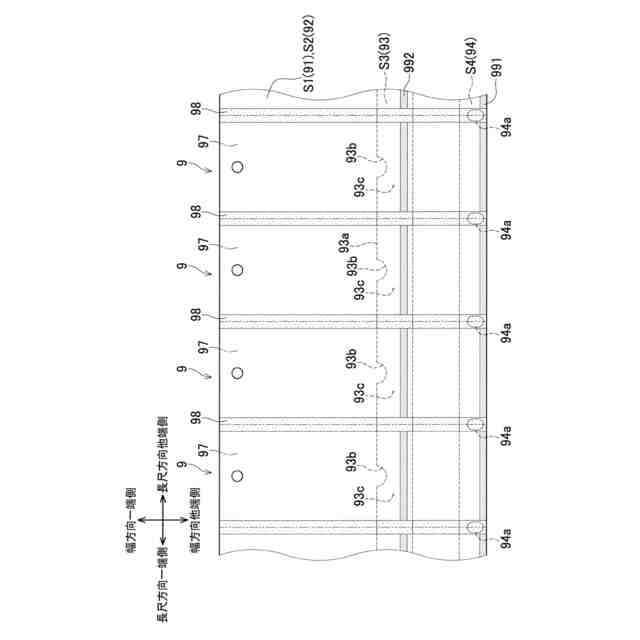

また、前記供給工程は、前記半折工程で半折した前記中材原反シートの内側にガイド部を介在させた状態で前記中材原反シートを供給する工程であり、前記熱溶着工程は、前記中材原反シートの内側にガイド部を介在させた状態で前記第一原反シートと前記中材原反シート、及び、前記第二原反シートと前記中材原反シートを熱溶着する第一熱溶着工程を含むこともできる。
（【００１１】以降は省略されています）
