公開番号2025135781
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033741
出願日2024-03-06
発明の名称回転部材の製造方法
出願人株式会社アイシン
代理人弁理士法人アイテック国際特許事務所
主分類C21D 9/32 20060101AFI20250911BHJP(鉄冶金)
要約【課題】回転部材の強度を良好に確保しつつ、当該回転部材に振動減衰特性を付与する。
【解決手段】本開示の回転部材の製造方法は、素材鋼から振動減衰特性を有する回転部材を製造する回転部材の製造方法において、素材鋼から凹部を有するワークを形成し、回転部材の外周面およびその近傍におけるC濃度が素材鋼のC濃度よりも高い1.1質量%超かつ1.5質量%以下になるようにワークに浸炭処理を施し、ワークのオーステナイト組織をマルテンサイト変態させる臨界冷却速度未満の冷却速度でワークを冷却し、内部温度が予め定められた目標温度になるように管理された加熱炉内でワークを加熱した後、臨界冷却速度以上の冷却速度でワークを冷却し、ワークの凹部に熱硬化性樹脂を充填する。
【選択図】図2
特許請求の範囲【請求項１】
素材鋼から振動減衰特性を有する回転部材を製造する回転部材の製造方法において、
前記素材鋼から凹部を有するワークを形成し、
前記回転部材の外周面およびその近傍におけるＣ濃度が前記素材鋼のＣ濃度よりも高い１．１質量％超かつ１．５質量％以下になるように前記ワークに浸炭処理を施し、
前記ワークのオーステナイト組織をマルテンサイト変態させる臨界冷却速度未満の冷却速度で前記ワークを冷却し、
内部温度が予め定められた目標温度になるように管理された加熱炉内で前記ワークを加熱した後、前記臨界冷却速度以上の冷却速度で前記ワークを冷却し、
前記ワークの前記凹部に熱硬化性樹脂を充填する回転部材の製造方法。
続きを表示（約 680 文字）【請求項２】
請求項１に記載の回転部材の製造方法において、
前記回転部材は、複数の歯を有するリム部と、ハブ部と、前記リム部および前記ハブ部を繋ぐウェブ部とを含む歯車であり、
前記凹部は、前記ワークの前記リム部、前記ハブ部、および前記ウェブ部により画成される回転部材の製造方法。
【請求項３】
請求項１または２に記載の回転部材の製造方法において、
前記素材鋼は、少なくとも０．８質量％のＳｉ（ケイ素）を含有する回転部材の製造方法。
【請求項４】
請求項３に記載の回転部材の製造方法において、
前記素材鋼は、０．１５質量％以上かつ０．２５質量％以下のＣ（炭素）、０．８０質量％以上かつ３．００質量％以下のＳｉ（ケイ素）、０．７０質量％以上かつ１．１０質量％以下のＭｎ（マンガン）、０．０３質量％以下のＰ（リン）、０．１００質量％以下のＳ（硫黄）、０．０１質量％以上かつ０．５０質量％以下のＣｕ（銅）、０．０１質量％以上かつ０．５０質量％以下のＮｉ（ニッケル）、０．２０質量％以上かつ０．５０質量％以下のＣｒ（クロム）、０．５０質量％以下のＭｏ（モリブデン）、０．３０質量％以下のＡｌ（アルミニウム）、０．０５質量％以下のＮ（窒素）、Ｆｅ、および不可避不純物を含み、Ｓｉの含有質量％を［Ｓｉ］とし、Ｎｉの含有質量％を［Ｎｉ］とし、Ｃｕの含有質量％を［Ｃｕ］とし、Ｃｒの含有質量％を［Ｃｒ］としたときに、
［Ｓｉ］＋［Ｎｉ］＋［Ｃｕ］－［Ｃｒ］＞０．５
を満たす回転部材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、振動減衰特性を有する回転部材の製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、ワイパー伝動装置に適用される歯車として、金属製の成形部材とプラスチック充填体とを含むものが知られている（例えば、特許文献１参照）。この歯車の成形部材は、外側歯列を有する歯付きリムと、歯付きリムの内面で当該歯付きリムに結合している少なくとも１つの支持エレメントとを含む。また、プラスチック充填体は、成形部材の内部領域にプラスチック材料を流し込むことにより形成され、歯付きリムの内面に少なくとも部分的に面接触する。これにより、当該プラスチック充填体は、歯車の振動傾向を軽減し、当該歯車の回転時に発生する騒音を低減する。
【先行技術文献】
【特許文献】
【０００３】
特表２０１０－５１９４７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来の歯車の製造に際して、プラスチック材料は、例えば４０－８０℃程度に加熱された状態で成形部材に充填され、充填後に更に高温（例えば２００℃程度）に加熱されて硬化させられる。このため、プラスチック充填体の形成前に、成形部材の表面硬度を高めるべく成形部材に浸炭処理が施されている場合、プラスチック材料の充填に必要な熱により成形部材の表面硬度が低下してしまい、製品としての歯車の強度（耐久性）を確保し得なくなってしまう。
【０００５】
そこで、本開示は、回転部材の強度を良好に確保しつつ、当該回転部材に振動減衰特性を付与することを主目的とする。
【課題を解決するための手段】
【０００６】
本開示の回転部材の製造方法は、素材鋼から振動減衰特性を有する回転部材を製造する回転部材の製造方法において、前記素材鋼から凹部を有するワークを形成し、前記回転部材の外周面およびその近傍におけるＣ濃度が前記素材鋼のＣ濃度よりも高い１．１質量％超かつ１．５質量％以下になるように前記ワークに浸炭処理を施し、前記ワークのオーステナイト組織をマルテンサイト変態させる臨界冷却速度未満の冷却速度で前記ワークを冷却し、内部温度が予め定められた目標温度になるように管理された加熱炉内で前記ワークを加熱した後、前記臨界冷却速度以上の冷却速度で前記ワークを冷却し、前記ワークの前記凹部に熱硬化性樹脂を充填するものである。
【０００７】
本開示の製造方法における浸炭処理、冷却処理、加熱炉における加熱およびその後の冷却（焼入れ処理）は、ワークの内部に微細な炭化物を析出（分散）させ、ワークの焼戻し軟化抵抗をより高くすることができるものである。従って、浸炭処理、冷却処理および焼入れ処理の完了後にワークの凹部に熱硬化性樹脂を充填することで、当該熱硬化性樹脂の充填に伴う温度上昇によりワークの表面硬度が低下するのを良好に抑制することができる。この結果、本開示の製造方法によれば、回転部材の強度を良好に確保しつつ、熱硬化性樹脂の充填により当該回転部材に振動減衰特性を付与することが可能になる。
【図面の簡単な説明】
【０００８】
本開示の製造方法により製造される回転部材の一例を示す説明図である。

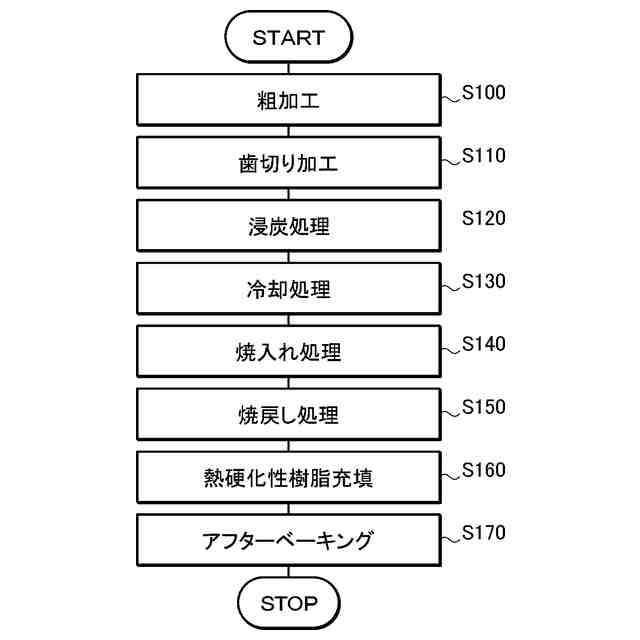

本開示の製造方法を説明するためのフローチャートである。
本開示の製造方法における浸炭処理、冷却処理および焼入れ処理が施されたワークの断面組織の一例を示す説明図である。

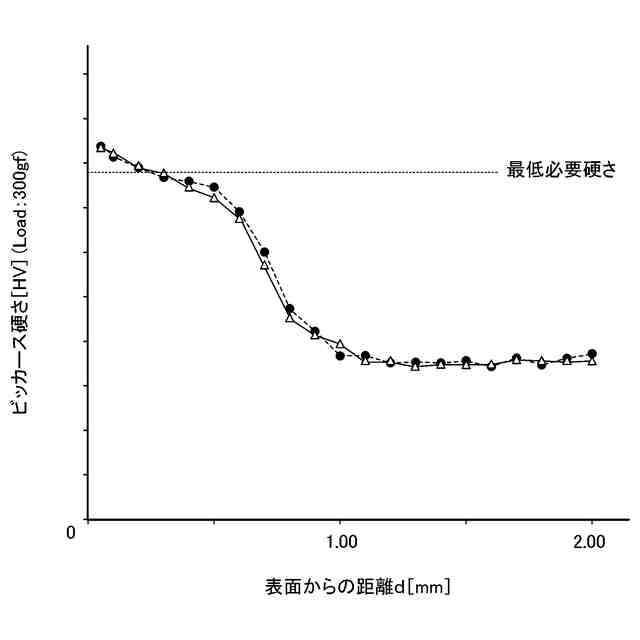

本開示の製造方法における浸炭処理、冷却処理および焼入れ処理が施されたワークの表面硬度の測定結果を示す図表である。

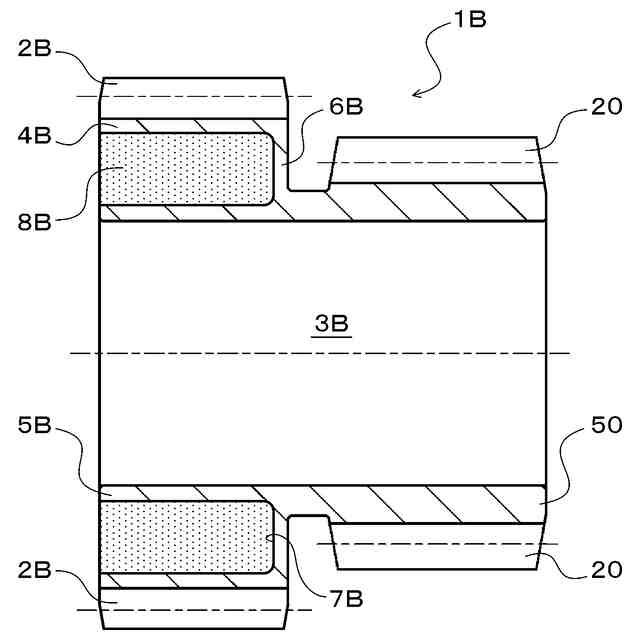

本開示の製造方法により製造される回転部材の他の例を示す説明図である。

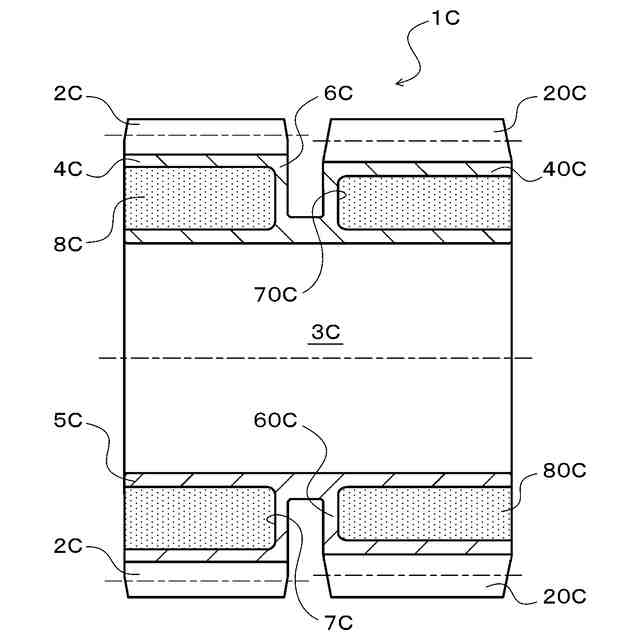

本開示の製造方法により製造される回転部材の他の例を示す説明図である。
【発明を実施するための形態】
【０００９】
次に、図面を参照しながら、本開示の発明を実施するための形態について説明する。
【００１０】

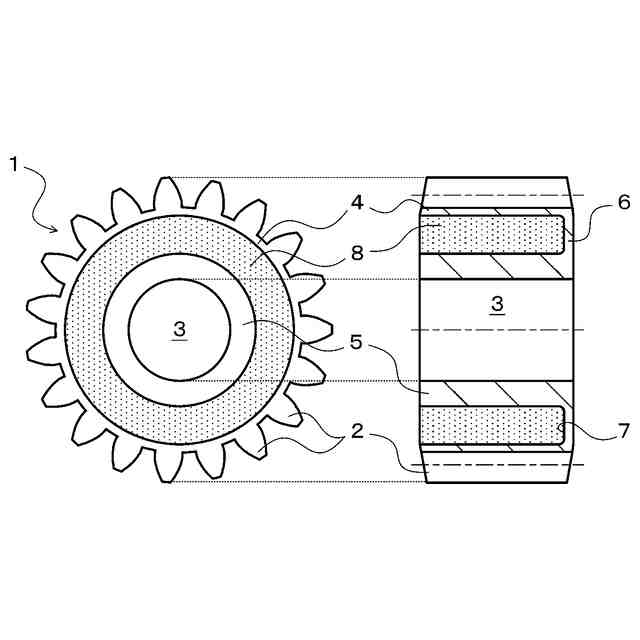

図１は、本開示の製造方法により製造される回転部材としての外歯車１を示す説明図である。同図に示す外歯車１は、はす歯または平歯である複数の外歯２と、図示しないシャフトが挿通されるシャフト孔３とを含むものである。より詳細には、外歯車１は、複数の外歯２を有する筒状のリム部４と、当該リム部４と同心に延在すると共にシャフト孔３を画成する円筒状のハブ部５と、リム部４およびハブ部５を繋ぐ円環状のウェブ部６とを含む。リム部４、ハブ部５、およびウェブ部６は、リム部４およびハブ部５と同心に延在して外歯車１の一端で開口する環状の凹部７を画成する。そして、凹部７内には、内表面に密接するように熱硬化性樹脂を充填することにより振動減衰部８が形成される。これにより、外歯車１の回転時に、振動減衰部８により振動を減衰（吸収）して騒音の発生を抑制することが可能になる。
（【００１１】以降は省略されています）
