特許ウォッチ

公開番号2025135185
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024032867
出願日2024-03-05
発明の名称潤滑油基油
出願人新日本理化株式会社
代理人弁理士法人WisePlus
主分類C10M 105/32 20060101AFI20250910BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】本発明は、低温流動性に優れ、高粘度指数で耐摩耗性に優れる潤滑油基油を提供する。
【解決手段】1種以上のエステルを含有する潤滑油基油であって、四球摩擦試験機での摩耗痕径が0.55mm以下かつ40℃動粘度が11.0mm²/s以下かつ粘度指数が120以上であることを特徴とする潤滑油基油。
【選択図】なし
特許請求の範囲【請求項１】
１種以上のエステルを含有する潤滑油基油であって、
四球摩擦試験機での摩耗痕径が０．５５ｍｍ以下かつ４０℃動粘度が１１．０ｍｍ
２
／ｓ以下かつ粘度指数が１２０以上であることを特徴とする潤滑油基油。
続きを表示（約 510 文字）【請求項２】
四球摩擦試験機での摩耗痕径が０．５０ｍｍ以下かつ４０℃動粘度が１０．７ｍｍ
２
／ｓ以下かつ粘度指数が１４０以上であることを特徴とする請求項１に記載の潤滑油基油。
【請求項３】
更に鉱油を含有する請求項１又は２に記載の潤滑油基油。
【請求項４】
鉱油と１種以上のエステルとの配合割合（質量比）が、９０：１０～０：１００である請求項３に記載の潤滑油基油。
【請求項５】
鉱油と１種以上のエステルとの配合割合（質量比）が、６０：４０～０：１００である請求項４に記載の潤滑油基油。
【請求項６】
１種以上のエステルは、（Ａ）脂肪族直鎖状モノカルボン酸、（Ｂ）脂肪族ジカルボン酸、及び、（Ｃ）脂肪族二価アルコールをエステル化して得られたものである請求項１又は２に記載の潤滑油基油。
【請求項７】
１種以上のエステルは、（Ａ）炭素数８の直鎖状モノカルボン酸、（Ｂ）炭素数６から１０の脂肪族ジカルボン酸、及び、（Ｃ）３－メチル－１，５－ペンタンジオールをエステル化して得られたものである請求項６に記載の潤滑油基油。

発明の詳細な説明【技術分野】
【０００１】
本発明は、潤滑油基油に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
潤滑油は、その用途、使用される装置や機械の違いにより、複数の粘度の潤滑油が用いられ、その使用温度も低温から高温に至るまで多様である。
従来、潤滑油は安価で入手容易な鉱物油が主に使用されてきた。しかし、耐熱性に乏しく粘度指数が低いため、要求特性が厳しい用途では、粘度指数が高く耐熱性に優れる合成炭化水素や有機酸エステル類等の合成潤滑油が鉱物油よりも用いられている。
【０００３】
上記有機酸エステル類としては、脂肪族モノカルボン酸と一価アルコールの反応から得られるモノエステル（以下、「モノエステル」という。）、脂肪族二塩基酸と一価アルコールの反応から得られるジエステル（以下、「脂肪族二塩基酸ジエステル」という。）、多価アルコールと脂肪族カルボン酸との反応から得られるエステル（以下、「ポリオールエステル」という。）、及び多価アルコール、多塩基酸、脂肪族モノカルボン酸（及び／又は脂肪族一価アルコール）との反応から得られる複合エステル（以下、「ポリオール型複合エステル」という。）等が知られている。
【０００４】
しかしながら、潤滑油の使用条件及び耐熱性、低温流動性、高粘度指数、金属適合性などの要求特性は益々厳しくなっており、従来の有機酸エステル類は、このような要求特性をバランスよく兼ね備えているとは言い難く、更なる改善が要望されている。
このような要求特性をバランスよく兼ね備えた潤滑油として、例えば、特許文献１には、脂肪族飽和モノカルボン酸、特定のジオール及び二価のカルボン酸でエステル化反応させて得られる脂肪族二価アルコール複合エステルを含む潤滑油が開示されている。
【０００５】
しかしながら、近年、自動車、家電、電子情報機器、工業用機械等の産業分野で使用されている装置や機械の省エネルギー化や省燃費化が進められている。これらの装置や機械に用いられる潤滑油は、粘性摩擦によるエネルギー損失を抑制するために、潤滑油の耐摩耗性の向上が求められている。
【先行技術文献】
【特許文献】
【０００６】
ＷＯ２００４／０８７８４７号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、上述した従来技術に鑑みてなされたものであり、低温流動性に優れ、高粘度指数で耐摩耗性に優れる潤滑油基油を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者らは、１種以上のエステル類を含む潤滑油の耐摩耗性をより向上させることを目的に検討を行った結果、四球摩擦試験機での摩耗痕径、４０℃動粘度及び粘度指数が特定の条件を満たす潤滑油基油が、低温流動性に優れ、高粘度指数で耐摩耗性に優れる潤滑油基油となることを見出し、本発明を完成するに至った。
【０００９】
すなわち、本発明は、１種以上のエステルを含有する潤滑油基油であって、四球摩擦試験機での摩耗痕径が０．５５ｍｍ以下かつ４０℃動粘度が１１．０ｍｍ
２
／ｓ以下かつ粘度指数が１２０以上であることを特徴とする潤滑油基油である。
【００１０】
本発明の潤滑油基油は、四球摩擦試験機での摩耗痕径が０．５０ｍｍ以下かつ４０℃動粘度が１０．７ｍｍ
２
／ｓ以下かつ粘度指数が１４０以上であることが好ましい。
また、本発明の潤滑油基油は、鉱油を含有してもよい。
さらに、本発明の潤滑油基油において、上記鉱油と１種以上のエステルとの配合割合（質量比）が、９０：１０～０：１００であることが好ましい。
加えて、本発明の潤滑油基油において、上記鉱油と１種以上のエステルとの配合割合（質量比）が、６０：４０～０：１００であることが好ましい。

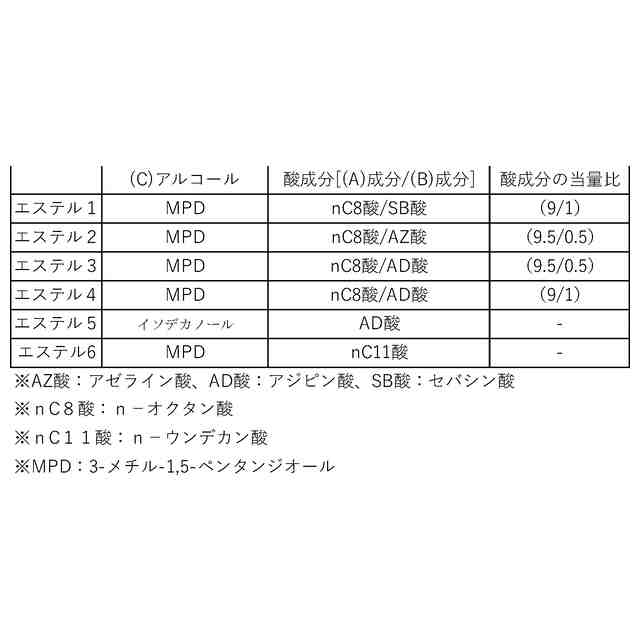

本発明の潤滑油基油において、上記１種以上のエステルは、（Ａ）脂肪族直鎖状モノカルボン酸、（Ｂ）脂肪族ジカルボン酸、及び、（Ｃ）脂肪族二価アルコールをエステル化してられたものであることが好ましい。
また、本発明の潤滑油基油において、上記１種以上のエステルは、（Ａ）炭素数８の直鎖状モノカルボン酸、（Ｂ）炭素数６から１０の脂肪族ジカルボン酸、及び、（Ｃ）３－メチル－１，５－ペンタンジオールをエステル化して得られたものであることが好ましい。
【発明の効果】

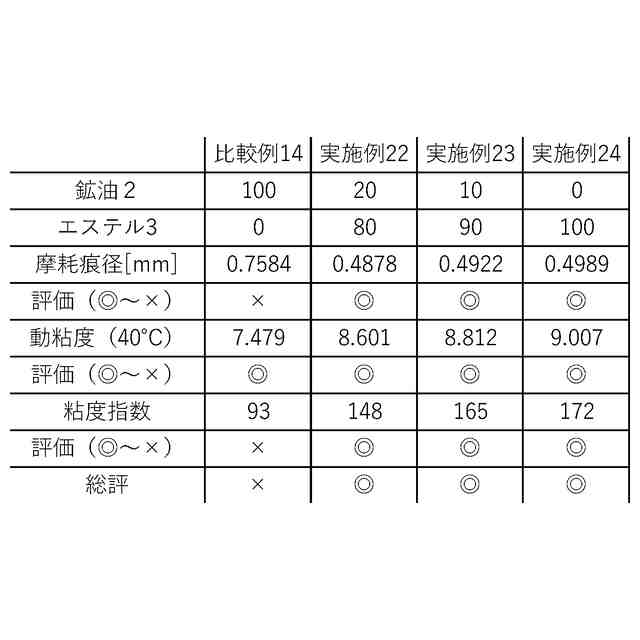

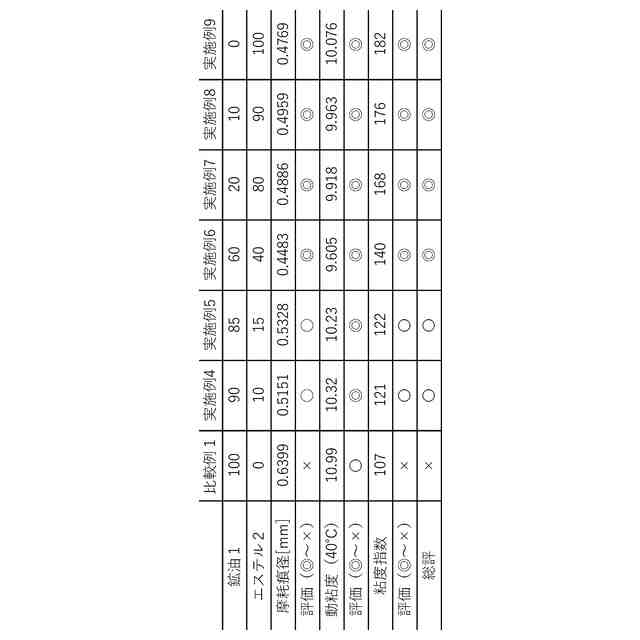

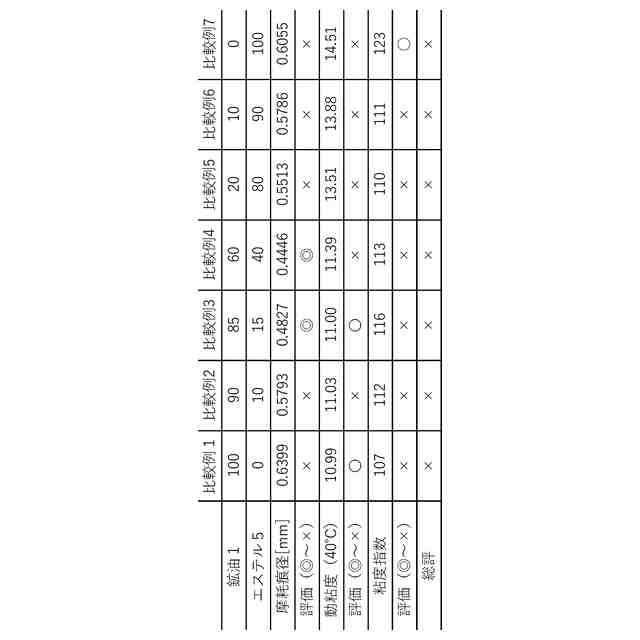

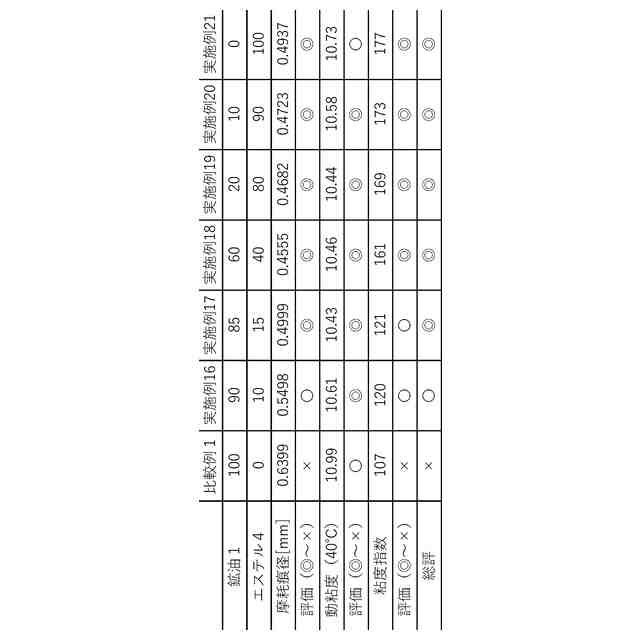

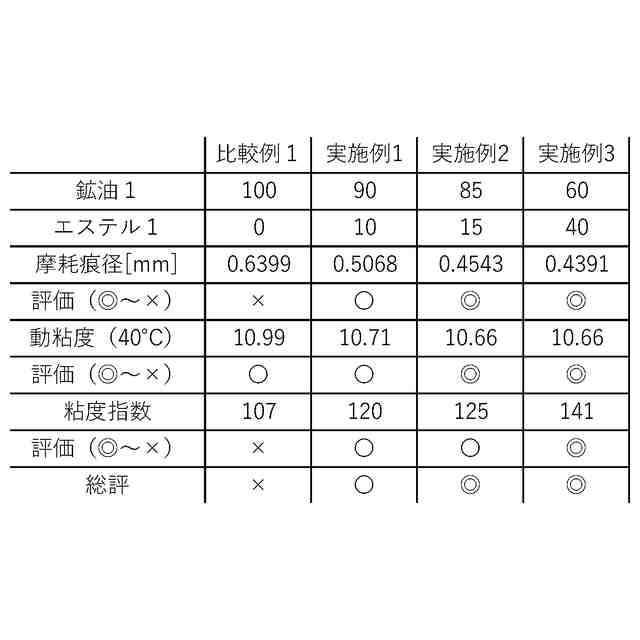

（【００１１】以降は省略されています）

関連特許
