公開番号2025143923
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043438
出願日2024-03-19
発明の名称不飽和アルコールの製造設備
出願人新日本理化株式会社
代理人個人,個人,個人,個人
主分類C07C 29/149 20060101AFI20250925BHJP(有機化学)
要約【課題】還元反応を制御して不飽和アルコールを収率良く得ることが可能であり、工業的規模で連続的に不飽和アルコールを製造できる設備を提供すること。
【解決手段】この順に互いに接続された第1反応塔と、第2反応塔と、第3反応塔と、第4反応塔とを備える製造設備である。前記第1反応塔と、前記第2反応塔と、前記第3反応塔と、前記第4反応塔のそれぞれには粒状の固体触媒が充填されている。前記第1反応塔は、上方に原料供給配管および水素ガス供給配管が接続されている。前記第1反応塔と前記第2反応塔とは、前記第1反応塔の下端と前記第2反応塔の下端とを接続する第1接続配管で接続され、前記第2反応塔と前記第3反応塔とは、前記第2反応塔の上端と前記第3反応塔の上端とを接続する第2接続配管で接続され、前記第3反応塔と前記第4反応塔とは、前記第3反応塔の下端と前記第4反応塔の下端とを接続する第3接続配管で接続されている。
【選択図】図1
特許請求の範囲【請求項１】
この順に互いに接続された第１反応塔と、第２反応塔と、第３反応塔と、第４反応塔とを備え、
前記第１反応塔と、前記第２反応塔と、前記第３反応塔と、前記第４反応塔のそれぞれには粒状の固体触媒が充填されており、
前記第１反応塔は、上方に原料供給配管および水素ガス供給配管が接続され、
前記第１反応塔と前記第２反応塔とは、前記第１反応塔の下端と前記第２反応塔の下端とを接続する第１接続配管で接続され、
前記第２反応塔と前記第３反応塔とは、前記第２反応塔の上端と前記第３反応塔の上端とを接続する第２接続配管で接続され、
前記第３反応塔と前記第４反応塔とは、前記第３反応塔の下端と前記第４反応塔の下端とを接続する第３接続配管で接続されている、
不飽和アルコールの製造設備。
続きを表示（約 540 文字）【請求項２】
前記第１反応塔、前記第２反応塔、前記第３反応塔、前記第４反応塔は、いずれも、内径（Ｄ（ｍ））に対する高さ（Ｈ（ｍ））の比（Ｈ／Ｄ）が２０～３０である反応室を備える、
請求項１に記載の不飽和アルコールの製造設備。
【請求項３】
前記第１反応塔、前記第２反応塔、前記第３反応塔、前記第４反応塔は、それぞれ、上下に離隔した複数の加熱ジャケットを備え、前記複数の加熱ジャケットの各々は熱媒体の流量を調節可能であるバルブを備える、
請求項１または請求項２に記載の不飽和アルコールの製造設備。
【請求項４】
前記第１反応塔、前記第２反応塔、前記第３反応塔、前記第４反応塔は、同じ高さの設置面上に設置され、配管の組み換えによって接続順を変更可能である、
請求項１または請求項２に記載の不飽和アルコールの製造設備。
【請求項５】
前記第４反応装置の下流側にさらに蒸留装置を備え、
前記第４反応装置と前記蒸留装置との間に、さらに気液分離装置を備え、
前記気液分離装置は、前記水素ガス供給配管に接続する水素ガス還流配管を備える、
請求項１または請求項２に記載の不飽和アルコールの製造設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は不飽和アルコールの製造設備に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
不飽和アルコールの製造設備として、固体触媒を充填した複数の反応塔を備える設備が知られている。特許文献１は、固体触媒を充填した複数の反応塔の上方から「水素ガス」と「不飽和脂肪酸アルキルエステルを含む液相」とを並流で流下させることによって、水素化を行うことを開示している。特許文献１に開示された水素化方法は、反応塔に充填される固体触媒の液相保持量、固体触媒の強度、また、被水素化物質における塩素原子と硫黄原子の合計量を特定の範囲にすることを特徴としている。
【０００３】
特許文献２は、銅含有量が３０ｐｐｍ以下である亜鉛系触媒を使用し、高温高圧下で、固定床連続反応方式によって不飽和脂肪酸アルキルエステルの還元反応を行うことを開示している。特許文献２には、固定床連続反応で還元を行う場合、成形された固体触媒を反応塔に充填し、活性化した後に、例えば、「不飽和脂肪酸アルキルエステルである被還元物質」と「水素ガス」とを流下並流もしくは上昇並流させることによって反応を行うことが開示されている。
【先行技術文献】
【特許文献】
【０００４】
ＷＯ２００４／０４８２９７号公報
ＷＯ２００３／０８９３９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、不飽和脂肪酸アルキルエステルを原料とする不飽和アルコールの製造設備であって、還元反応を制御して不飽和アルコールを収率良く得ることが可能であり、工業的規模で連続的に不飽和アルコールを製造できる設備を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示にかかる不飽和アルコールの製造設備は、この順に互いに接続された第１反応塔と、第２反応塔と、第３反応塔と、第４反応塔とを備える。前記第１反応塔と、前記第２反応塔と、前記第３反応塔と、前記第４反応塔のそれぞれには、粒状の固体触媒が充填されている。前記第１反応塔は、上方に原料供給配管および水素ガス供給配管が接続されている。前記第１反応塔と前記第２反応塔とは、前記第１反応塔の下端と前記第２反応塔の下端とを接続する第１接続配管で接続され、前記第２反応塔と前記第３反応塔とは、前記第２反応塔の上端と前記第３反応塔の上端とを接続する第２接続配管で接続され、前記第３反応塔と前記第４反応塔とは、前記第３反応塔の下端と前記第４反応塔の下端とを接続する第３接続配管で接続されている。
【発明の効果】
【０００７】
本開示にかかる製造設備によれば、還元反応を制御して不飽和アルコールを収率良く得ることが可能であり、工業的規模で連続的に不飽和アルコールを製造できる設備が提供される。
【図面の簡単な説明】
【０００８】

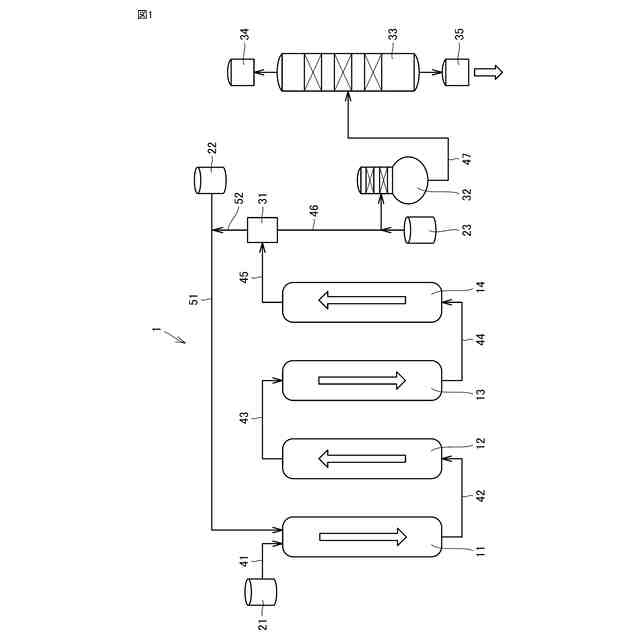

図１は、本開示にかかる製造設備の構成を示す模式図である。

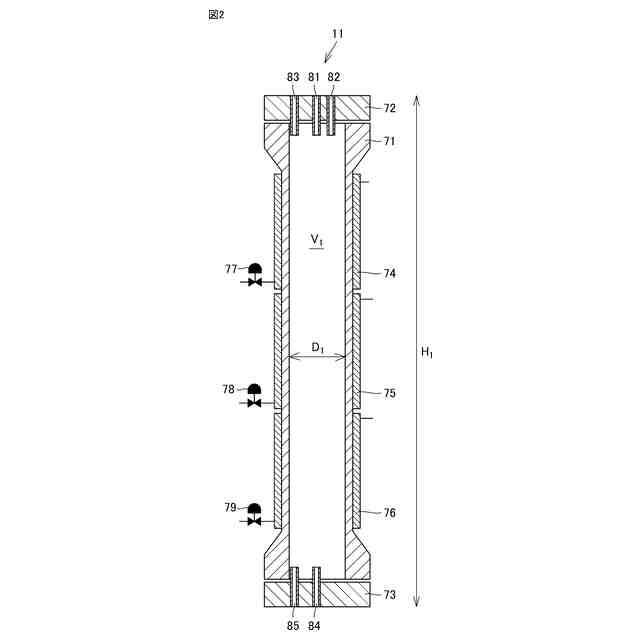

図２は、本開示にかかる製造設備の反応塔の構成を示す断面模式図である。

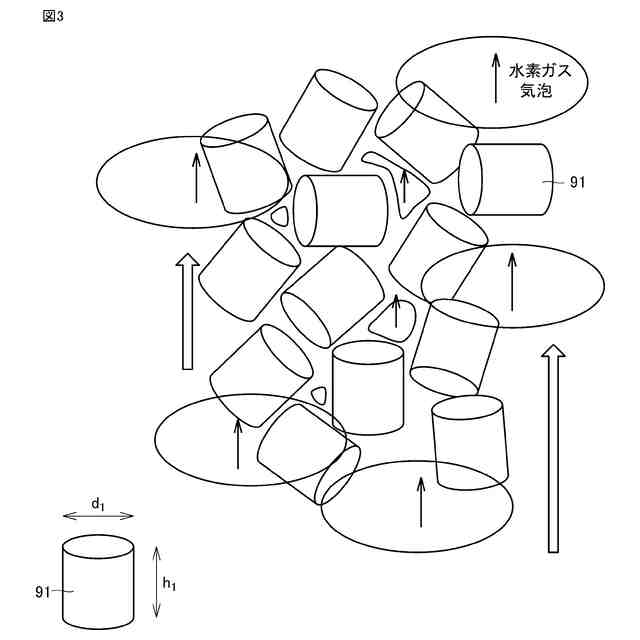

図３は、本開示にかかる製造設備における触媒の形状および反応系の流れを示す模式図である。
【発明を実施するための形態】
【０００９】
［実施形態の概要］
最初に本開示にかかる不飽和アルコールの製造設備の実施の形態を列挙して説明する。なお、本明細書においては、特記しない限り、数値範囲を表す「Ａ～Ｂ」は「Ａ以上、Ｂ以下」を意味する。
【００１０】
本開示にかかる製造設備は、触媒存在下、不飽和脂肪酸アルキルエステルの還元を行うことで不飽和アルコールを製造する設備である。本開示にかかる不飽和アルコールの製造設備は、この順に互いに接続された第１反応塔と、第２反応塔と、第３反応塔と、第４反応塔とを備える。前記第１反応塔と、前記第２反応塔と、前記第３反応塔と、前記第４反応塔のそれぞれには粒状の固体触媒が充填されている。前記第１反応塔は、上方に原料供給配管および水素ガス供給配管が接続されている。前記第１反応塔と前記第２反応塔とは、前記第１反応塔の下端と前記第２反応塔の下端とを接続する第１接続配管で接続され、前記第２反応塔と前記第３反応塔とは、前記第２反応塔の上端と前記第３反応塔の上端とを接続する第２接続配管で接続され、前記第３反応塔と前記第４反応塔とは、前記第３反応塔の下端と前記第４反応塔の下端とを接続する第３接続配管で接続されている。
（【００１１】以降は省略されています）
