公開番号2025135003
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2025113521,2021186537
出願日2025-07-04,2021-11-16
発明の名称データストレージデバイス
出願人日本発條株式会社
代理人弁理士法人スズエ国際特許事務所
主分類G11B 5/584 20060101AFI20250909BHJP(情報記憶)
要約【課題】記録媒体であるテープにヘッド部材によってデータを記録することができるデータストレージデバイスを提供する。

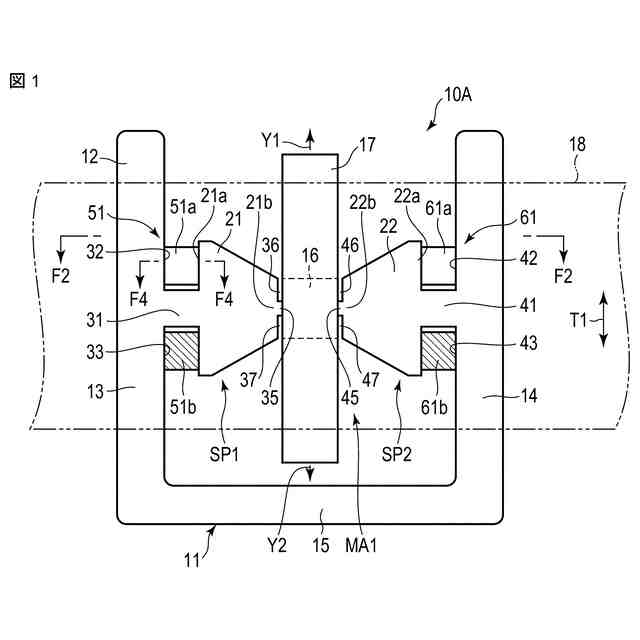

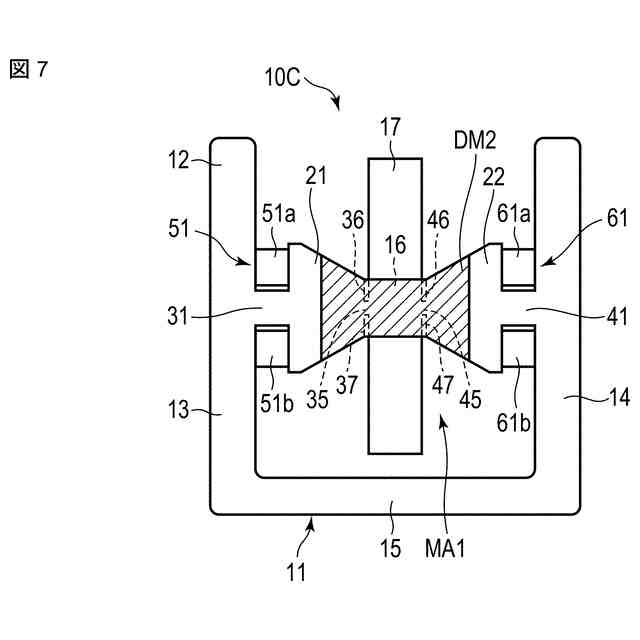

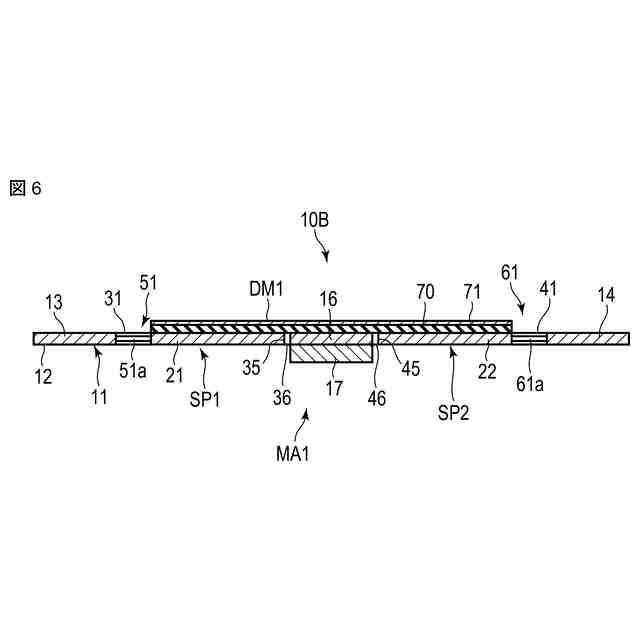

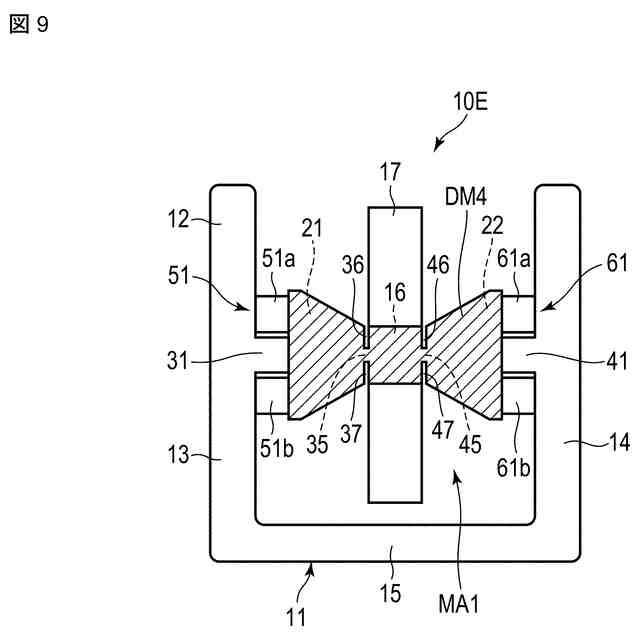

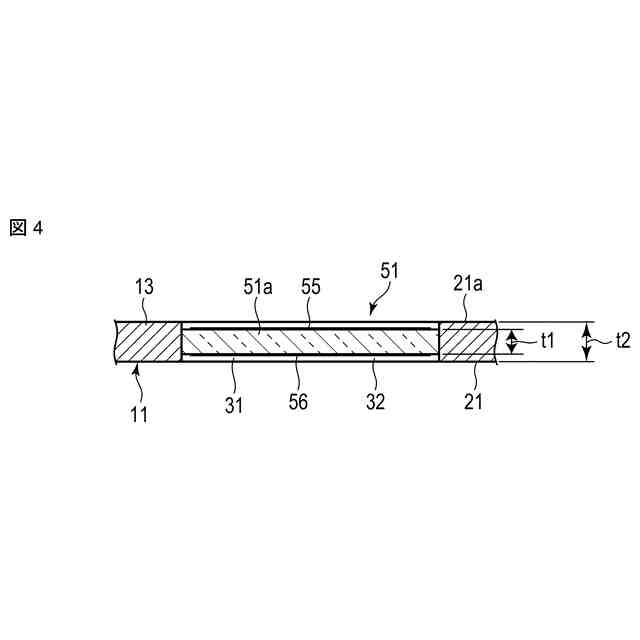

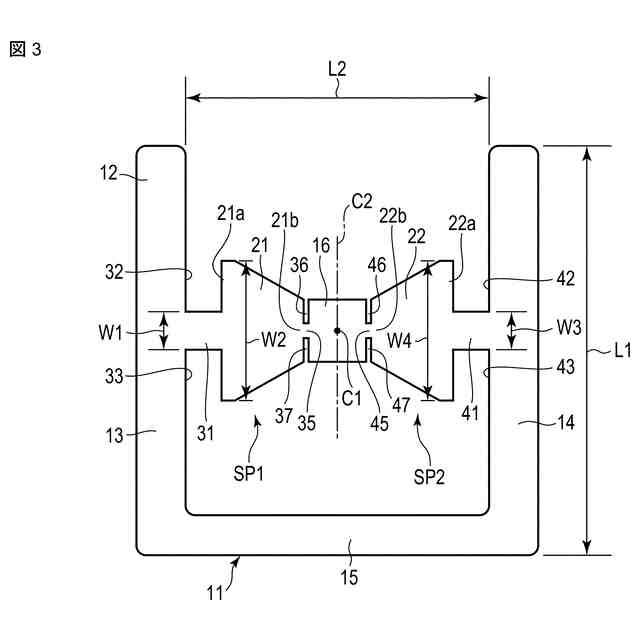

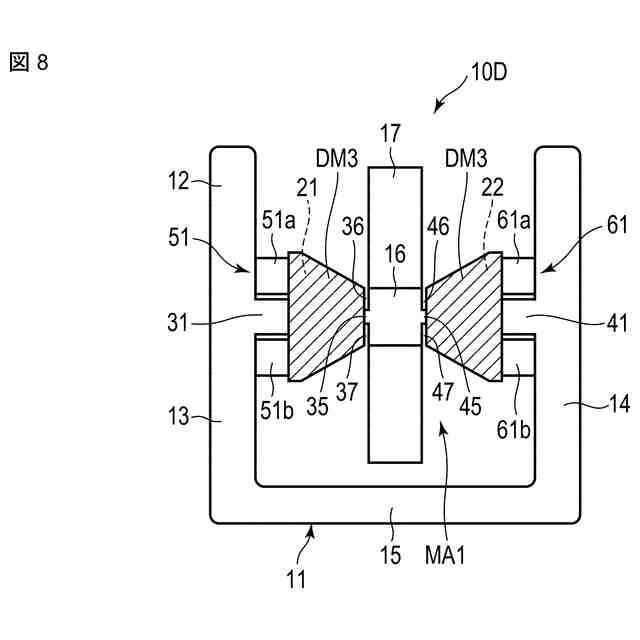

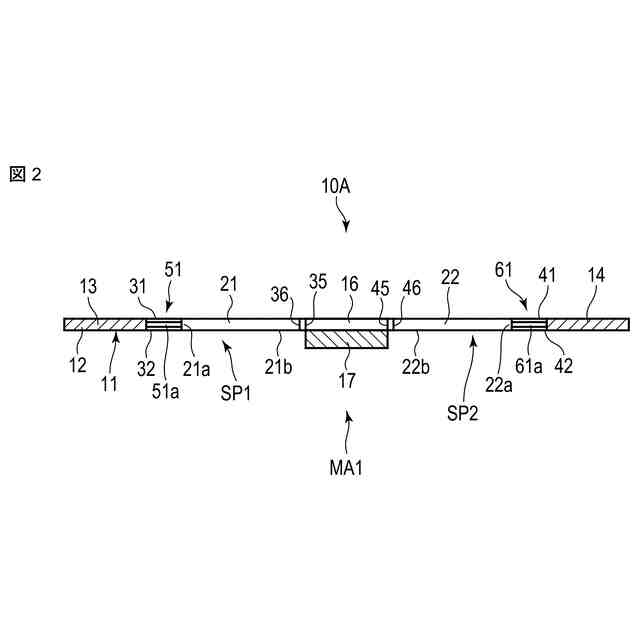

【解決手段】実施形態のデータストレージデバイス200は、記録媒体である磁気テープ18と、磁気テープ18の幅よりも大きな長さを有したヘッド部材17と、印加された電圧と極性とに応じて伸びまたは縮む圧電素子51a,51a,61a,61aとを有している。圧電素子51a,51a,61a,61aに前記電圧が印加され、圧電素子51a,51a,61a,61aが伸びまたは縮むことにより、ヘッド部材17が移動する。このデータストレージデバイス200のヘッド駆動装置10Aは、ヘッド部材17を支持するヘッド支持部16と、第1ビーム21と、第2ビーム22と、一対の圧電素子51a,51bを含む第1の圧電ユニット51と、一対の圧電素子61a,61bを含む第2の圧電ユニット61とを有している
【選択図】図1
特許請求の範囲【請求項１】
記録媒体であるテープと、
前記テープの幅よりも大きな長さを有したヘッド部材と、
印加された電圧と極性とに応じて伸びまたは縮む圧電素子とを有し、
前記電圧が印加され前記圧電素子が伸びまたは縮むことによって前記ヘッド部材が移動することを特徴とするデータストレージデバイス。
続きを表示（約 650 文字）【請求項２】
記録媒体であるテープと、
前記テープの幅よりも大きな長さを有したヘッド部材と、
印加された電圧と極性とに応じて伸びまたは縮む圧電素子とを有し、
前記圧電素子によって前記ヘッド部材を前記テープに対し相対移動させることを特徴とするデータストレージデバイス。
【請求項３】
記録媒体であるテープと、
前記テープの幅よりも大きな長さを有したヘッド部材と、
印加された電圧と極性とに応じてそれぞれが伸びまたは縮む複数の圧電素子とを有し、
前記複数の圧電素子によって前記ヘッド部材を移動させることを特徴とするデータストレージデバイス。
【請求項４】
記録媒体であるテープと、
前記テープの幅よりも大きな長さを有したヘッド部材と、
印加された電圧と極性とに応じて伸びまたは縮む圧電素子とを有し、
前記圧電素子によって前記ヘッド部材を前記テープの幅方向に移動させることを特徴とするデータストレージデバイス。
【請求項５】
請求項１から４のうちいずれか1項に記載のデータストレージデバイスにおいて、
前記テープが磁気テープであるデータストレージデバイス。
【請求項６】
請求項１から４のうちいずれか1項に記載のデータストレージデバイスにおいて、
前記テープからデータを読み取る前記ヘッド部材が磁気ヘッドであるデータストレージデバイス。

発明の詳細な説明【技術分野】
【０００１】
この発明は、記録媒体としてテープを用いるデータストレージデバイスに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
記録媒体としてテープ（磁気テープ）を用いるデータストレージデバイスが知られている。データストレージデバイスの一例は、特許文献１あるいは特許文献２に記載されたように、ケースと、ケースの内部に収容されたテープと、テープ巻取り機構と、ヘッドアセンブリなどを有している。前記テープにデータが磁気的に記録されている。前記ヘッドアセンブリは、磁気ヘッドと、前記磁気ヘッドを前記テープに対して相対的に移動させるヘッド駆動装置などを含んでいる。前記磁気ヘッドは、前記テープに記録されたデータの読取り、あるいはデータの書込み等のアクセスを行なうための素子を有している。
【０００３】
特許文献１のデータストレージデバイスのヘッド駆動装置は、ヘッドスタックアセンブリ（headstack assembly）と、ヘッドスタックアセンブリを移動させるためのボイスコイルモータとを含んでいる。ヘッドスタックアセンブリの先端にスプリング機能を有するヘッドアームが設けられている。このヘッドアームにそれぞれ磁気ヘッドが搭載されている。前記磁気ヘッドは前記ボイスコイルモータによって前記テープの幅方向に移動する。
【０００４】
特許文献２のデータストレージデバイスのヘッド駆動装置は、テープの高記録密度化に対応するために、磁気ヘッドを比較的大きなストロークで移動させるための粗動用アクチュエータと、前記磁気ヘッドを比較的小さなストロークで移動させるための微動用アクチュエータとを含んでいる。前記粗動用アクチュエータに、ステッピングモータあるいはＶＣＭ（ボイスコイルモータ）が使用されている。また前記微動用アクチュエータとして、ＰＺＴ（ジルコンチタン酸鉛）等の圧電体が使用されることがある。
【先行技術文献】
【特許文献】
【０００５】
米国特許第１０９７１１８４号明細書
特開２０２０－１２９４２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１のヘッド駆動装置のように、小さな磁気ヘッドがボイスコイルモータによってテープの幅方向に移動する従来装置は、テープが磁気ヘッドとの接触によって損傷する懸念がある。また前記従来装置は、高速で移動するテープに対して磁気ヘッドを所定位置に安定して保持することも簡単ではない。他の従来装置では、テープの幅に対応した長さの大形の磁気ヘッドを用いることも考えられたが、そのような大形の磁気ヘッドは重量が大きいため、サスペンション機能を有するヘッドアームによって安定した状態で支持させるのは難しい。
【０００７】
特許文献２のヘッド駆動装置のように、ボイスコイルモータからなる粗動用アクチュエータと、圧電素子からなる微動用アクチュエータとを備えた従来装置は構造が複雑化し、部品数も多くなる等の問題がある。
記録媒体としてディスクを用いるハードディスク装置の場合には、ディスクの表面と磁気ヘッドとの間にエアベアリングが形成される。これに対し特許文献２のヘッド駆動装置は、記録媒体としてテープが使用される。特許文献２のヘッド駆動装置は、テープの早送りおよび巻き戻し時にテープが損傷することを防ぐために、テープが磁気ヘッドに接しないようにしている。しかしこのような従来装置は、ヘッド駆動装置の構造がさらに複雑化している。
【０００８】
この発明の目的は、記録媒体としてのテープの幅よりも大きな長さを有したヘッド部材によってデータを記録することができるデータストレージデバイスを提供することにある。
【課題を解決するための手段】
【０００９】
第１の発明に係るデータストレージデバイスは、記録媒体であるテープと、前記テープの幅よりも大きな長さを有したヘッド部材と、印加された電圧と極性とに応じて伸びまたは縮む圧電素子とを有し、前記電圧が印加され前記圧電素子が伸びまたは縮むことによって前記ヘッド部材が移動するものである。第２の発明に係るデータストレージデバイスは、記録媒体であるテープと、前記テープの幅よりも大きな長さを有したヘッド部材と、印加された電圧と極性とに応じて伸びまたは縮む圧電素子とを有し、前記圧電素子によって前記ヘッド部材を前記テープに対し相対移動させるものである。第３の発明に係るデータストレージデバイスは、記録媒体であるテープと、前記テープの幅よりも大きな長さを有したヘッド部材と、印加された電圧と極性とに応じてそれぞれが伸びまたは縮む複数の圧電素子とを有し、前記複数の圧電素子によって前記ヘッド部材を移動させるものである。第４の発明に係るデータストレージデバイスは、記録媒体であるテープと、前記テープの幅よりも大きな長さを有したヘッド部材と、印加された電圧と極性とに応じて伸びまたは縮む圧電素子とを有し、前記圧電素子によって前記ヘッド部材を前記テープの幅方向に移動させるものである。
【００１０】
これらの発明のデータストレージデバイスにおいて、記録媒体としての前記テープが磁気テープでもよい。あるいは前記テープからデータを読み取る前記ヘッド部材が磁気ヘッドでもよい。
（【００１１】以降は省略されています）
