公開番号2025122575
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024018173
出願日2024-02-08
発明の名称シートトリム及び車両用シート
出願人日本発條株式会社
代理人弁理士法人太陽国際特許事務所
主分類B68G 7/05 20060101AFI20250814BHJP(馬具;詰め物,かわ張りされた物品)
要約【課題】Jファスナと当該Jファスナが係止される部材との係止作業の作業性が低下することを抑制する。
【解決手段】バックトリム30は、着座乗員の身体を支持する第1シートバック部14Aの表面を構成する第1の表皮32及び第2の表皮34を備えている。また、バックトリム30は、長尺状に形成されていると共に長手方向から見てJ字状に形成され、第1の表皮32の端部に固定されたJファスナ42を備えている。さらに、バックトリム30は、長尺状に形成されていると共に長手方向から見てJファスナ42が係止可能な形状に形成され、長手方向に並んで配置された状態で第2の表皮34の端部に固定された複数のJファスナ係止部材44を備えている。Jファスナ42が複数のJファスナ係止部材44に係止されることでバックトリム30の取付け状態が保たれる。
【選択図】図2
特許請求の範囲【請求項１】
着座乗員の身体を支持する乗員支持部の表面を構成する第１の表皮及び第２の表皮と、

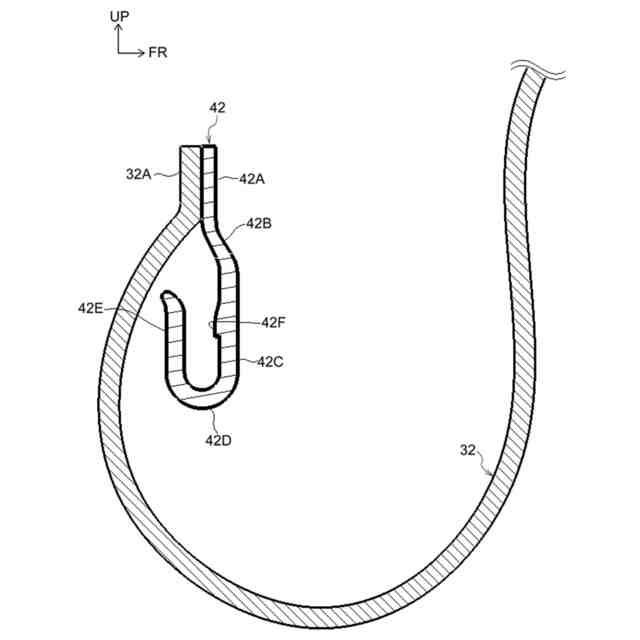

長尺状に形成されていると共に長手方向から見てＪ字状に形成され、前記第１の表皮の端部に固定されたＪファスナと、

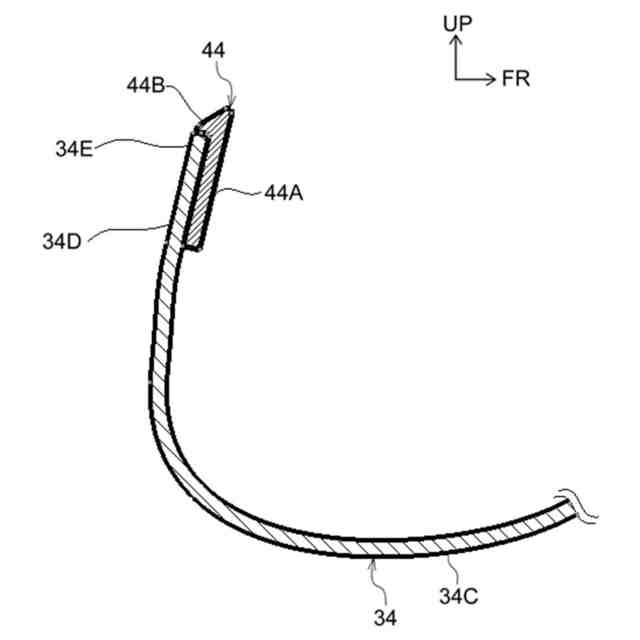

長尺状に形成されていると共に長手方向から見て前記Ｊファスナが係止可能な形状に形成され、長手方向に並んで配置された状態で前記第２の表皮の端部に固定された複数のＪファスナ係止部材と、
を備え、

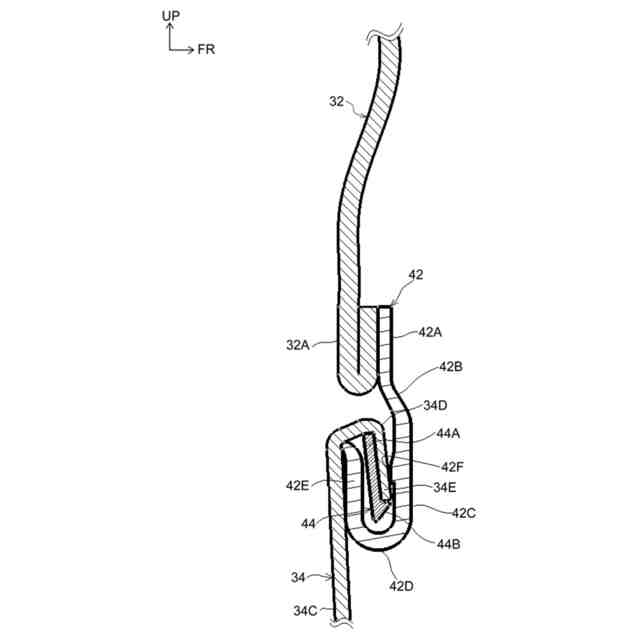

前記Ｊファスナが複数の前記Ｊファスナ係止部材に係止されることで取付け状態が保たれるシートトリム。
続きを表示（約 680 文字）【請求項２】
前記乗員支持部は、着座乗員の背部をシート後方側から支持するシートバックであり、
前記第１の表皮は、前記シートバックにおけるシート後方側の面を構成しており、
前記第２の表皮の一部は、前記シートバックにおけるシート前方側の面を構成していると共に、前記第２の表皮の他の一部は、前記シートバックにおけるシート下方側から後方側へ回り込んでおり、
前記Ｊファスナは、前記第１の表皮におけるシート下方側の端部に固定され、
複数の前記Ｊファスナ係止部材は、前記第２の表皮におけるシート後方側の端部に固定されている請求項１に記載のシートトリム。
【請求項３】

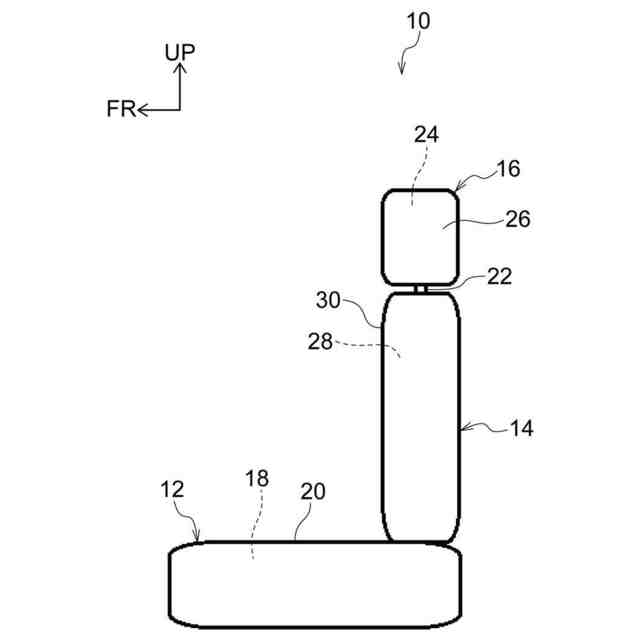

着座乗員の臀部をシート下方側から支持するシートクッションと、
着座乗員の背部をシート後方側から支持するシートバックと、
着座乗員の頭部をシート後方側から支持するヘッドレストと、
前記シートクッション、前記シートバック及び前記ヘッドレストのいずれかの表面を構成する第１の表皮及び第２の表皮と、長尺状に形成されていると共に長手方向から見てＪ字状に形成され、前記第１の表皮の端部に固定されたＪファスナと、長尺状に形成されていると共に長手方向から見て前記Ｊファスナが係止可能な形状に形成され、長手方向に並んで配置された状態で前記第２の表皮の端部に固定された複数のＪファスナ係止部材と、を備え、前記Ｊファスナが複数の前記Ｊファスナ係止部材に係止されることで取付け状態が保たれるシートトリムと、
を備えた車両用シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シートトリム及び車両用シートに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
下記特許文献１には、ヘッドレストの一部を構成するヘッドレストトリムが開示されている。この文献に記載されたヘッドレストトリムは、下端に開口部を有する袋状に形成されている。そして、ヘッドレストトリムは、ヘッドレストパッドに被せられた状態で、Ｊファスナと矢尻断面形状の部材とを係止させることで、ヘッドレストパッドに取付けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１３７３６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、Ｊファスナの長手方向への寸法が増加すると、Ｊファスナと当該Ｊファスナが係止される部材との係止作業の作業性が低下することが考えられる。
【０００５】
本発明は上記事実を考慮し、Ｊファスナと当該Ｊファスナが係止される部材との係止作業の作業性が低下することを抑制することができるシートトリム及び車両用シートを得ることが目的である。
【課題を解決するための手段】
【０００６】
第１の態様のシートトリムは、着座乗員の身体を支持する乗員支持部の表面を構成する第１の表皮及び第２の表皮と、長尺状に形成されていると共に長手方向から見てＪ字状に形成され、前記第１の表皮の端部に固定されたＪファスナと、長尺状に形成されていると共に長手方向から見て前記Ｊファスナが係止可能な形状に形成され、長手方向に並んで配置された状態で前記第２の表皮の端部に固定された複数のＪファスナ係止部材と、を備え、前記Ｊファスナが複数の前記Ｊファスナ係止部材に係止されることで取付け状態が保たれる。
【０００７】
第１の態様のシートトリムを構成する第１の表皮及び第２の表皮は、着座乗員の身体を支持する乗員支持部の表面を構成する。ここで、第１の表皮の端部には、上記構成のＪファスナが固定されている。また、第２の表皮には、上記構成の複数のＪファスナ係止部材が固定されている。この構成では、Ｊファスナの一部分を一のＪファスナ係止部材に係止させ、Ｊファスナの他の一部分を他のＪファスナ係止部材に係止させる、という作業手順を採ることができる。これにより、Ｊファスナと複数のＪファスナ係止部材とを係止させる際に、Ｊファスナと当該Ｊファスナが既に係止されているＪファスナ係止部材とが外れることを抑制することができる。その結果、ＪファスナとＪファスナ係止部材との係止作業の作業性が低下することを抑制することができる。
【０００８】
第２の態様のシートトリムは、第１の態様のシートトリムにおいて、前記乗員支持部は、着座乗員の背部をシート後方側から支持するシートバックであり、前記第１の表皮は、前記シートバックにおけるシート後方側の面を構成しており、前記第２の表皮の一部は、前記シートバックにおけるシート前方側の面を構成していると共に、前記第２の表皮の他の一部は、前記シートバックにおけるシート下方側から後方側へ回り込んでおり、前記Ｊファスナは、前記第１の表皮におけるシート下方側の端部に固定され、複数の前記Ｊファスナ係止部材は、前記第２の表皮におけるシート後方側の端部に固定されている。
【０００９】
第２の態様のシートトリムを構成する第１の表皮は、シートバックにおけるシート後方側の面を構成している。また、第２の態様のシートトリムを構成する第２の表皮の一部は、シートバックにおけるシート前方側の面を構成していると共に、第２の表皮の他の一部は、シートバックにおけるシート下方側から後方側へ回り込んでいる。ここで、第１の表皮のシート下方側の端部には、上記構成のＪファスナが固定されている。また、第２の表皮の後方側の端部には、上記構成の複数のＪファスナ係止部材が固定されている。この構成では、Ｊファスナと複数のＪファスナ係止部材とをシートバックのシート後方側かつシート下方側において係止させることができる。
【００１０】
第３の態様の車両用シートは、着座乗員の臀部をシート下方側から支持するシートクッションと、着座乗員の背部をシート後方側から支持するシートバックと、着座乗員の頭部をシート後方側から支持するヘッドレストと、前記シートクッション、前記シートバック及び前記ヘッドレストのいずれかの表面を構成する第１の表皮及び第２の表皮と、長尺状に形成されていると共に長手方向から見てＪ字状に形成され、前記第１の表皮の端部に固定されたＪファスナと、長尺状に形成されていると共に長手方向から見て前記Ｊファスナが係止可能な形状に形成され、長手方向に並んで配置された状態で前記第２の表皮の端部に固定された複数のＪファスナ係止部材と、を備え、前記Ｊファスナが複数の前記Ｊファスナ係止部材に係止されることで取付け状態が保たれるシートトリムと、を備えている。
（【００１１】以降は省略されています）
