公開番号2025049832
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023158286
出願日2023-09-22
発明の名称被覆用プレス装置
出願人株式会社ハシマ
代理人個人,個人
主分類B68G 7/05 20060101AFI20250327BHJP(馬具;詰め物,かわ張りされた物品)
要約【課題】表皮材を被覆対象物に適切に密着させて被覆することができる被覆用プレス装置を提供する。

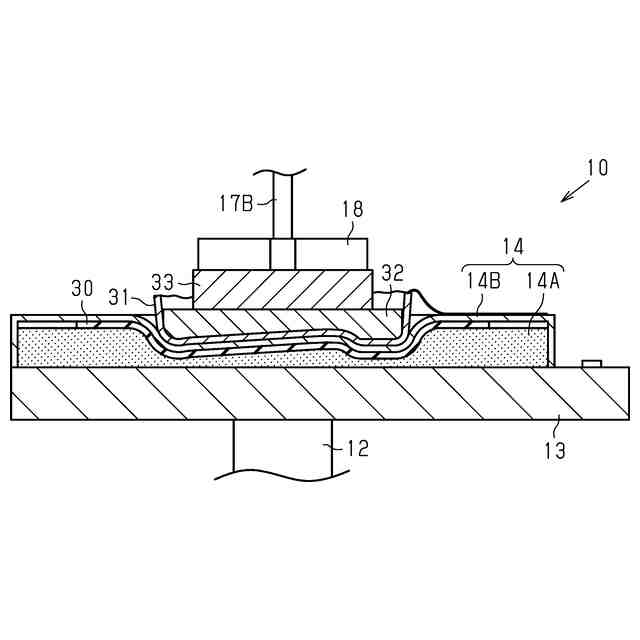

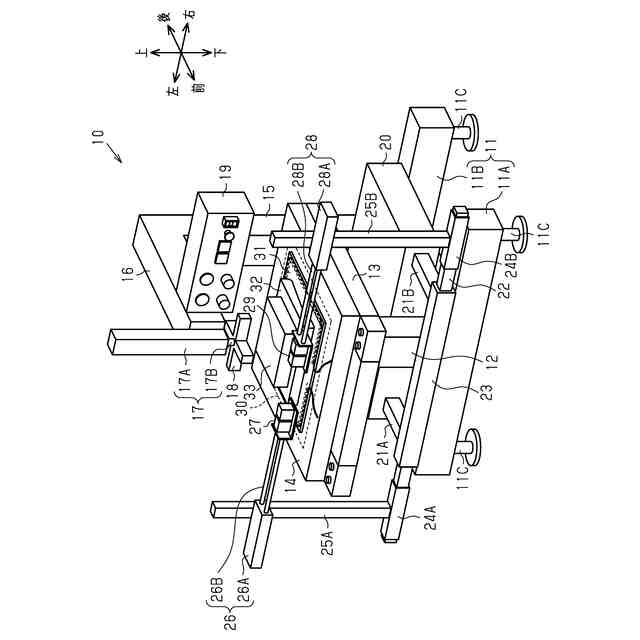

【解決手段】被覆用プレス装置10は、柔軟性を有する表皮材31を介してクッション14に載置される被覆対象物32を、クッション14の内部に押圧して沈み込ませることにより、被覆対象物32の被覆面を表皮材31で被覆する。被覆用プレス装置10は、クッション14に載置される表皮材31を加熱するヒータ30を有する。
【選択図】図5
特許請求の範囲【請求項１】
柔軟性を有する表皮材を介して弾性体に載置される被覆対象物を、前記弾性体の内部に押圧して沈み込ませることにより、前記被覆対象物の被覆面を前記表皮材で被覆するように構成される被覆用プレス装置であって、
前記弾性体に載置される前記表皮材を加熱するように構成されるヒータを有する被覆用プレス装置。
続きを表示（約 940 文字）【請求項２】
前記ヒータは、柔軟性を有する面状ヒータであって、前記弾性体に載置される前記表皮材の直下に設けられている請求項１に記載の被覆用プレス装置。
【請求項３】
前記ヒータは、炭素繊維製の発熱体を有する請求項２に記載の被覆用プレス装置。
【請求項４】

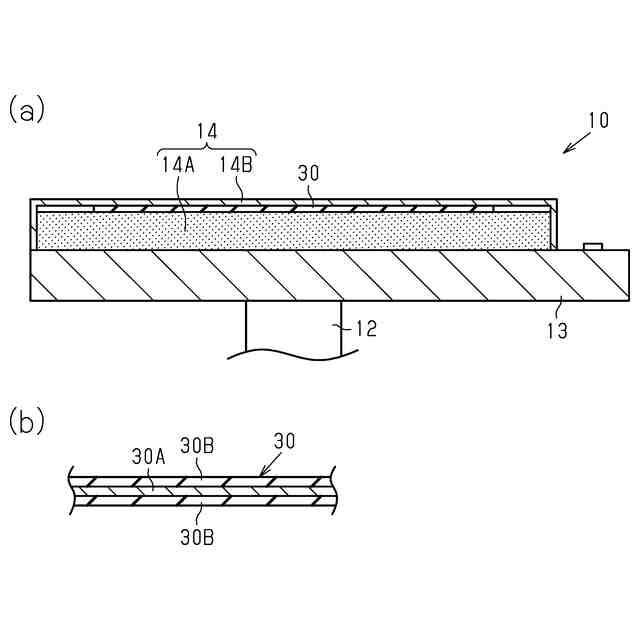

前記弾性体は、弾性を有するスポンジと、前記スポンジを覆うカバーと、を有し、
前記ヒータは、前記スポンジと前記カバーとの間に介在されている請求項２または請求項３に記載の被覆用プレス装置。
【請求項５】
柔軟性あるいは弾性を有する保護シートをさらに有し、
前記保護シートは、前記ヒータに重ねられている請求項２または請求項３に記載の被覆用プレス装置。
【請求項６】
前記表皮材と前記被覆対象物との間には、ホットメルト型の接着剤が介在され、
前記ヒータは、前記弾性体に載置される前記表皮材を介して、前記接着剤を加熱するように構成される請求項１～請求項３のうちいずれか一項に記載の被覆用プレス装置。
【請求項７】

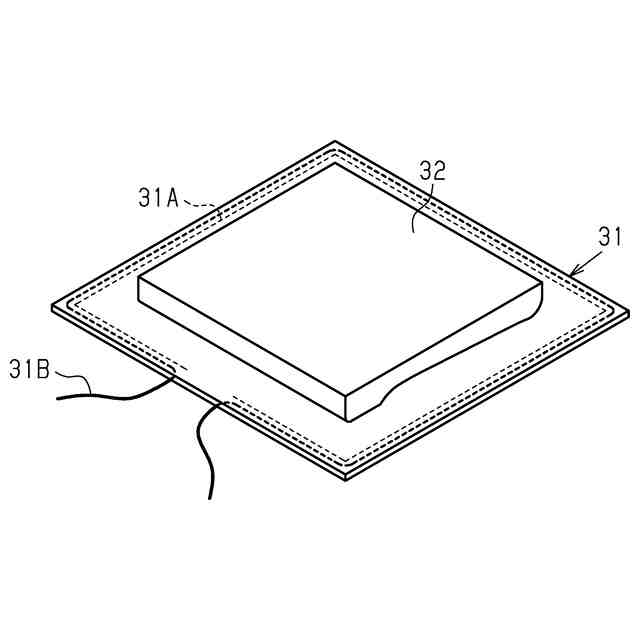

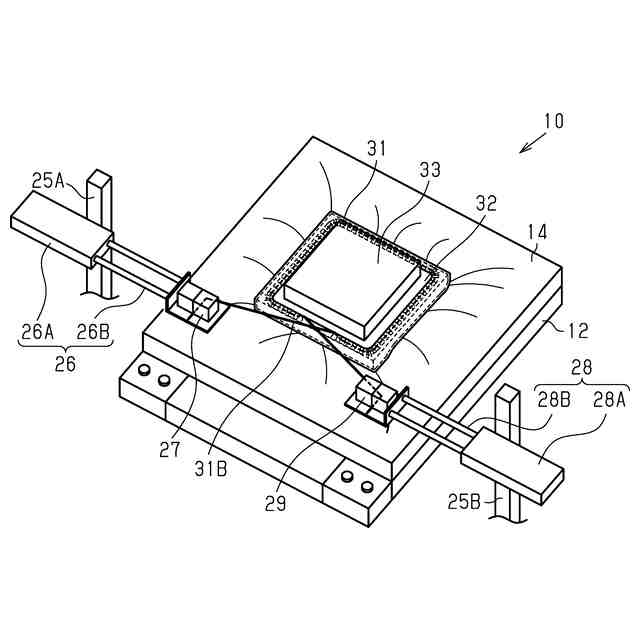

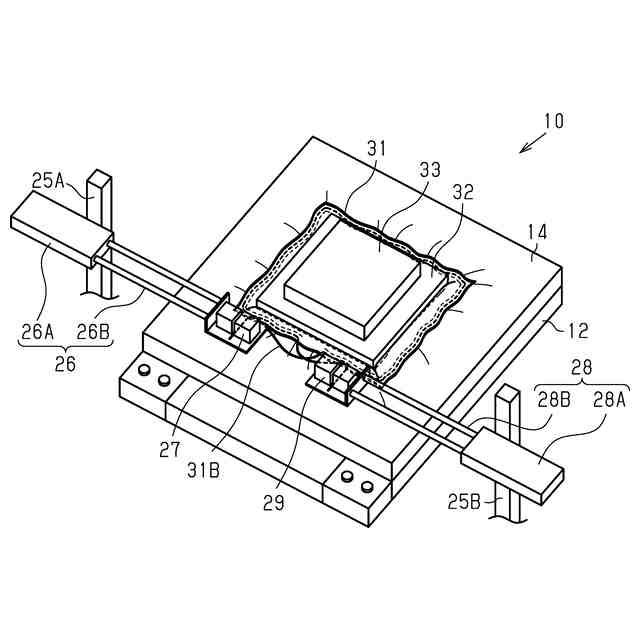

前記表皮材は、周縁に沿って設けられる紐通し部と、前記紐通し部に通されて両端が互いに近接した位置から引き出される紐と、を有し、
前記被覆対象物が前記表皮材を介して前記弾性体の内部に沈み込んだ状態で、両端が交差された前記紐の両端を互いに逆方向に引っ張るように構成される引張り機構をさらに有する請求項１～請求項３のうちいずれか一項に記載の被覆用プレス装置。
【請求項８】
前記被覆対象物は、椅子の座板である請求項１～請求項３のうちいずれか一項に記載の被覆用プレス装置。
【請求項９】

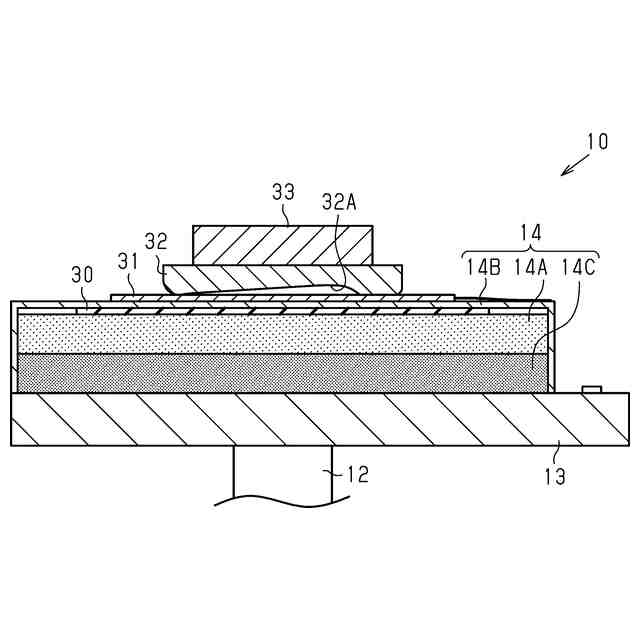

前記弾性体は、弾性を有する第１のスポンジと、
前記第１のスポンジよりも高い弾性を有する第２のスポンジと、
前記第１のスポンジおよび前記第２のスポンジを覆うカバーと、を有し、
前記第１のスポンジは、前記第２のスポンジに支持されるように重ねられており、
前記ヒータは、前記第１のスポンジと前記カバーとの間に介在されている請求項２または請求項３に記載の被覆用プレス装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、被覆用プレス装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、被覆対象物を表皮材で被覆するための被覆用プレス装置が存在する。たとえば、特許文献１の装置は、高温ガス流で流動化させた粒子床を使用して被覆対象物を表皮材で被覆するとともに、表皮材を支持体に熱接着する。粒子床は、筐体の内部に形成される。筐体の最上部は、透過性の可撓性カバー布により塞がれている。表皮材を支持体に熱接着する際には、表皮材を可撓性カバー布の上に載せ、支持体を表皮材に押し付ける。支持体が粒子床に沈んでいくことに伴い、表皮材および可撓性カバー布が支持体の表面に沿って変形する。支持体と表皮材との間の接着剤層は、粒子床の熱で加熱されることにより活性化する。
【先行技術文献】
【特許文献】
【０００３】
特許第５４３７３７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
被覆用プレス装置には、たとえば見栄えを確保する観点から、表皮材を被覆対象物に適切に密着させて被覆することが求められる。
【課題を解決するための手段】
【０００５】
上記課題を解決し得る被覆用プレス装置は、柔軟性を有する表皮材を介して弾性体に載置される被覆対象物を、前記弾性体の内部に押圧して沈み込ませることにより、前記被覆対象物の被覆面を前記表皮材で被覆するように構成される。被覆用プレス装置は、前記弾性体に載置される前記表皮材を加熱するように構成されるヒータを有する。
【０００６】
この構成によれば、ヒータにより表皮材が温められる。このため、表皮材が被覆対象物の輪郭形状に倣って弾性変形しやすくなる。したがって、表皮材を被覆対象物に適切に密着させて被覆することができる。
【０００７】
上記の被覆用プレス装置において、前記ヒータは、柔軟性を有する面状ヒータであって、前記弾性体に載置される前記表皮材の直下に設けられていてもよい。
この構成によれば、ヒータが弾性体に載置される表皮材の直下に位置することにより、表皮材を迅速に加熱することができる。
【０００８】
上記の被覆用プレス装置において、前記ヒータは、炭素繊維製の発熱体を有していてもよい。
この構成によれば、被覆対象物が表皮材を介して弾性体の内部に沈み込むことにより、ヒータが押圧されて弾性変形する。発熱体が炭素繊維製であるため、ヒータの弾性変形に伴う発熱体の断線の発生が抑制される。
【０００９】

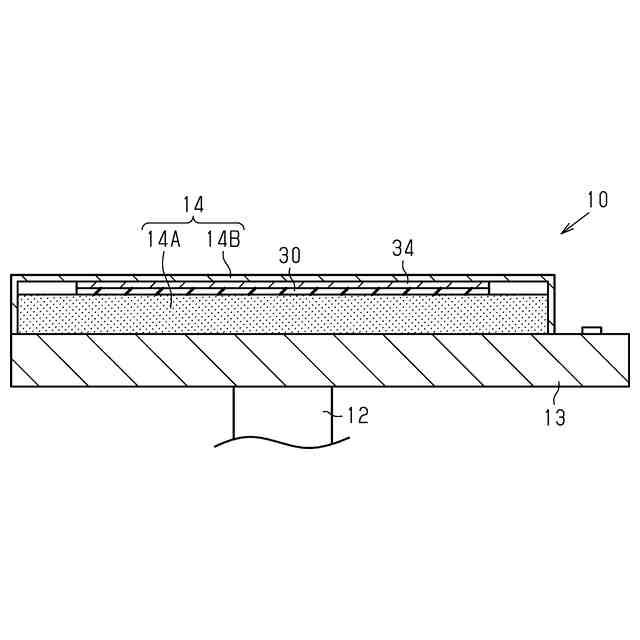

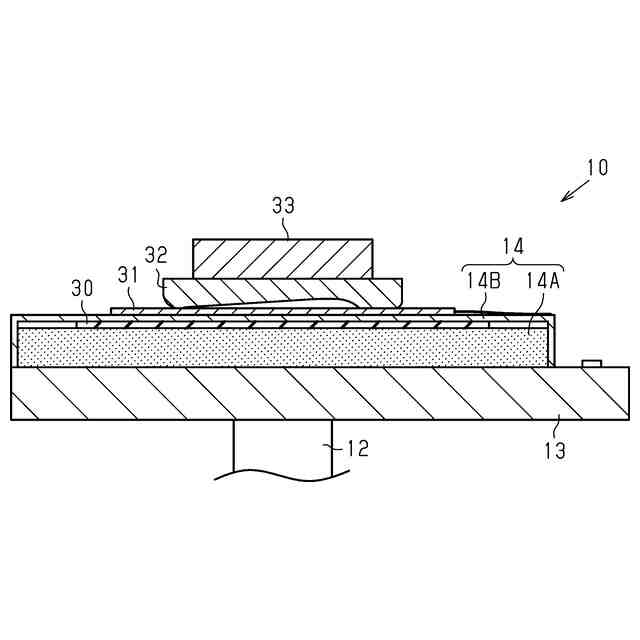

上記の被覆用プレス装置において、前記弾性体は、弾性を有するスポンジと、前記スポンジを覆うカバーと、を有していてもよい。この場合、前記ヒータは、前記スポンジと前記カバーとの間に介在されていてもよい。
【００１０】
この構成によれば、ヒータがカバーにより覆われる。このため、ヒータを保護することができる。
上記の被覆用プレス装置において、柔軟性あるいは弾性を有する保護シートをさらに有していてもよい。この場合、前記保護シートは、前記ヒータに重ねられていてもよい。
（【００１１】以降は省略されています）
