公開番号2025026052
公報種別公開特許公報(A)
公開日2025-02-21
出願番号2023131396
出願日2023-08-10
発明の名称クッション材
出願人アキレス株式会社
代理人個人,個人
主分類B68G 5/00 20060101AFI20250214BHJP(馬具;詰め物,かわ張りされた物品)
要約【課題】
中空室を区画する隔壁にごみや使用者の髪が巻き込まれることを防止し、また使用時における蒸れ感を良好に低減可能なクッション材を提供する。
【解決手段】

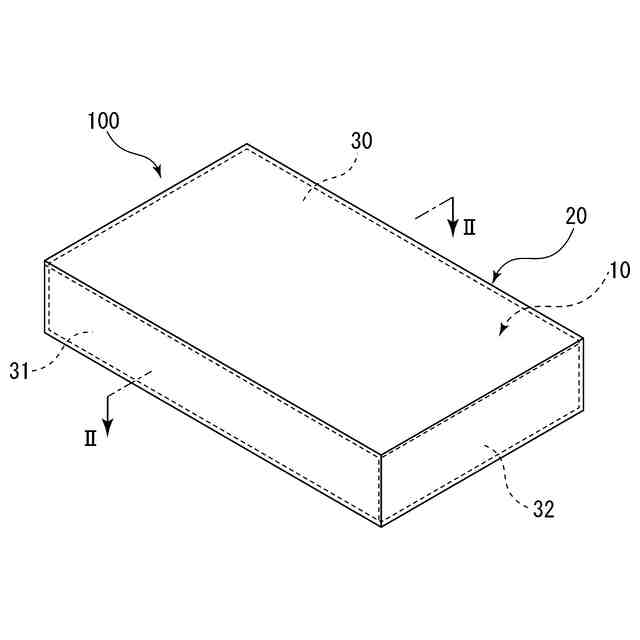

クッション材100は、芯材10と、芯材10の主面30を少なくとも被覆する被覆材20と、を有し、被覆材20は、通気性を有するシート21と、シート21の裏面であって主面30に対向する領域に設けられた隔壁22を有する隔壁領域24を備え、隔壁22は可撓性部材を用いて構成されている。

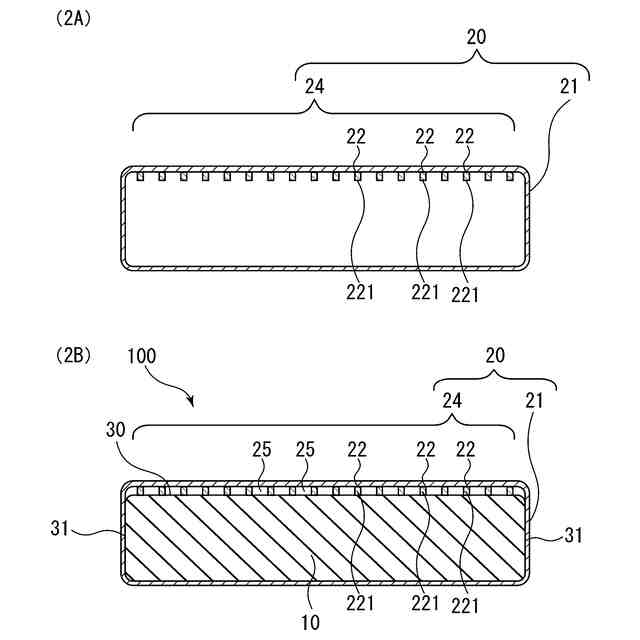

【選択図】図2
特許請求の範囲【請求項１】
芯材と、
前記芯材の主面を少なくとも被覆する被覆材と、を有し、
前記被覆材は、通気性を有するシートと、前記主面に対向する前記シートの裏面に設けられた隔壁を有する隔壁領域と、を備え、
前記隔壁は可撓性部材を用いて構成されていることを特徴とするクッション材。
続きを表示（約 150 文字）【請求項２】

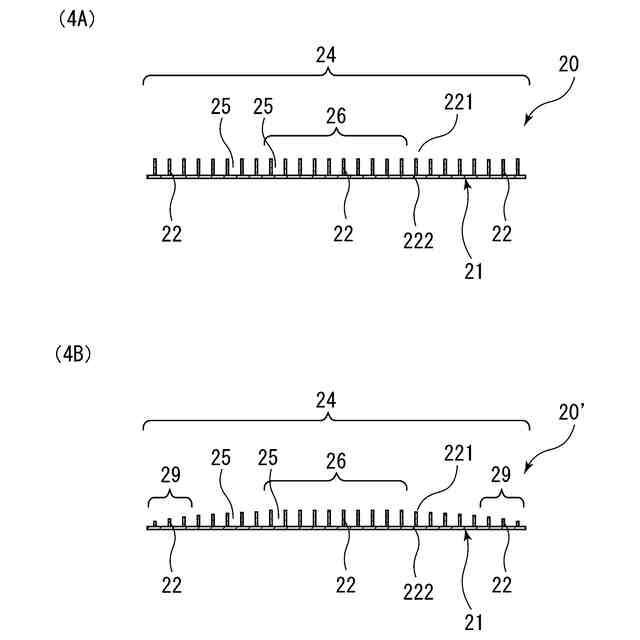

前記隔壁領域の中央部における前記隔壁の平均高さが、２ｍｍ以上２５ｍｍ以下である請求項１に記載のクッション材。
【請求項３】
前記隔壁領域の中央部における前記隔壁の高さと、前記隔壁領域の外縁部における前記隔壁の高さとが異なる請求項１または２に記載のクッション材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、使用感がよく、内部に熱が籠り蒸れが発生することが抑制されたクッション材に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、ポリウレタンフォームなどのクッション性のある部材を用いたクッション材が知られる。このようなクッション材は、使用者の体にフィットし易く使用開始時においては良好な使用感が感じられる。しかしながら、体がクッション材に良好にフィットするため、クッション材の内部に熱が籠り蒸れ易く、使用開始から時間が経つにつれて不快感が増す場合があった。
【０００３】

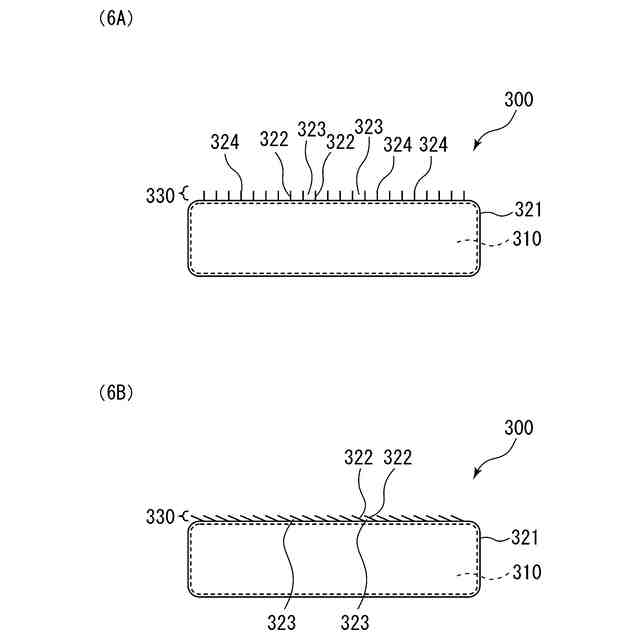

これに対し、特許文献１には、袋体に充填物が充填されてなる充填材と、当該充填材を覆うシート材とを備えるクッション材（以下、従来技術１ともいう）が提案されている。従来技術１を説明するため、図６を示す。図６Ａおよび図６Ｂは、従来のクッション材３００の厚み方向における概略断面図であり、図６Ａは、使用前のクッション材３００の断面を示し、図６Ｂは、使用時のクッション材３００の断面を示し、クッション材３００に対し上方から外圧がかかった際の隔壁３２２の状態を概念的に示している。
【０００４】
図６Ａに示すとおり、従来技術１のクッション材３００は、シート材３２１と、当該シート材３２１の内部に収容された充填材３１０とから構成される。充填材３１０は、図示省略する袋体と当該袋体に収容された充填物から構成されている。シート材３２１の表面には、表層部３３０が設けられている。かかる表層部３３０は、熱可塑性エラストマーを材質とする構造体（隔壁３２２）を有し、柱状の多数の中空室３２３が隔壁３２２を介して集合している。表層部３３０における隔壁３２２は、シート材３２１から紙面上方に向かって立設され、これによって区画される三角柱状の中空室３２３が隔壁３２２を介して隣り合うよう連続的に設けられている。尚、中空室３２３が三角柱状であることの図示は省略している。
【０００５】
特許文献１によれば、従来技術１は、隔壁３２２により区画された中空室３２３は柱状であり、上面が開放されているため、使用者が体の一部をクッション材３００に載置したときに、隔壁３２２の上端面３２４のみが使用者の体と接触する。そのため従来のクッション材に比べて、従来技術１のクッション材３００は充填材３１０と体とが密着する面積が少なく、蒸れ感が少なくなるため、使用者に冷感作用を生じさせることができる旨、説明されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２１－０２３４５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら従来技術１は、以下の問題点を有していた。
即ち、上述するとおり従来技術１は、熱可塑性エラストマーからなる隔壁３２２がシート材３２１の表面に設けられ、使用者の体と接触する位置に設けられている。そのため、熱可塑性エラストマーからなる隔壁３２２にごみが付着したり、使用者の髪が巻き込まれたりするという問題があった。また、時間の経過とともに、熱可塑性エラストマーの内部から可塑剤などがブリードアウトし、隔壁３２２の表面がべたつくことによって、上記問題の発生が顕著になる虞があった。
【０００８】
また上述するとおり、従来技術１は、隔壁３２２の上端面３２４のみを使用者と接触させることによって、従来に比べ、クッション材３００と使用者の体との密着する面積を少なくさせ、これによって蒸れ感を低減させることを意図するものである。しかしながら、熱可塑性エラストマーの構造物である隔壁３２２の上端面３２４と使用者とが線接触することによって、図６Ｂに示すとおり、隔壁３２２が、接触の圧力によって著しく傾斜し中空室３２３が大きく潰れてしまい、実質的に使用者と充填材３１０との距離が近くなる虞がある。したがって、クッション材３００は、蒸れ感の低減効果は限定的であると推察された。
【０００９】
本発明は、上記課題に鑑みなされたものであり、具体的には、本発明は、使用者と芯材との間に空間を設けるための隔壁にごみや使用者の髪が巻き込まれることを防止し、また使用時における蒸れ感を良好に低減可能なクッション材を提供する。
【課題を解決するための手段】
【００１０】
本発明のクッション材は、芯材と、上記芯材の主面を少なくとも被覆する被覆材と、を有し、上記被覆材は、通気性を有するシートと、上記シートの裏面であって上記主面に対向する領域に設けられた隔壁を有する隔壁領域と、を備え、上記隔壁は可撓性部材を用いて構成されていることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
