公開番号2025151757
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053336
出願日2024-03-28
発明の名称支持構造物
出願人日本発條株式会社
代理人弁理士法人高橋・林アンドパートナーズ
主分類F16F 15/067 20060101AFI20251002BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】新規な構造を備え、ばねの伸縮の誤動作を抑制することができる支持構造物を提供すること。
【解決手段】支持構造物は、少なくとも一つのばねと、ばねの上に位置し、上面部と、ばねの中心軸から離れる第1方向に上面部から突出する突出部と、上面部から突出部にかけて形成される穴部とを有するばね座と、ばね座の下に位置し、ばねを挟む一対の側面部と、一対の側面部から第1方向に突出し、端部に開口を有する穴を有する突縁部と、ばね座と対向する底面部と、を有するケースと、ばね座と突縁部との間に位置し、穴部および突縁部の穴を通り、上面部の上に第1締結部および突縁部の下に第2締結部を有するロック装置と、第1締結部の上に位置する上部と、上部と突出部との間に位置する中部と、中部の下であって穴部の内側に位置する下部とを有する阻止部と、を有する。

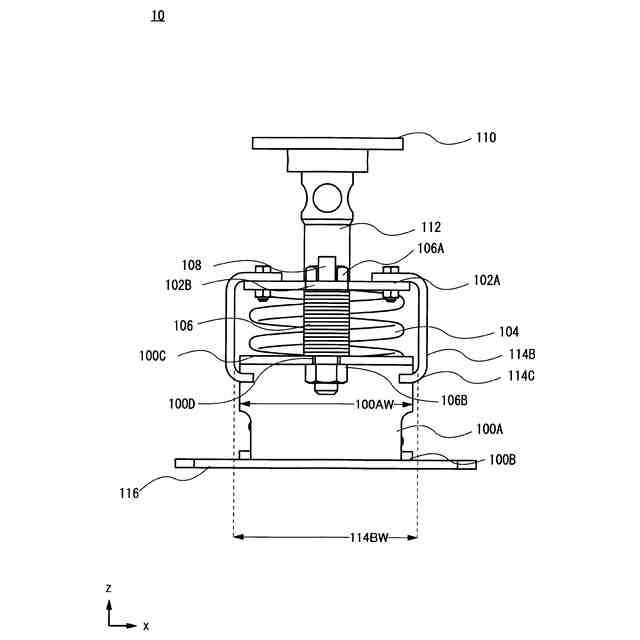

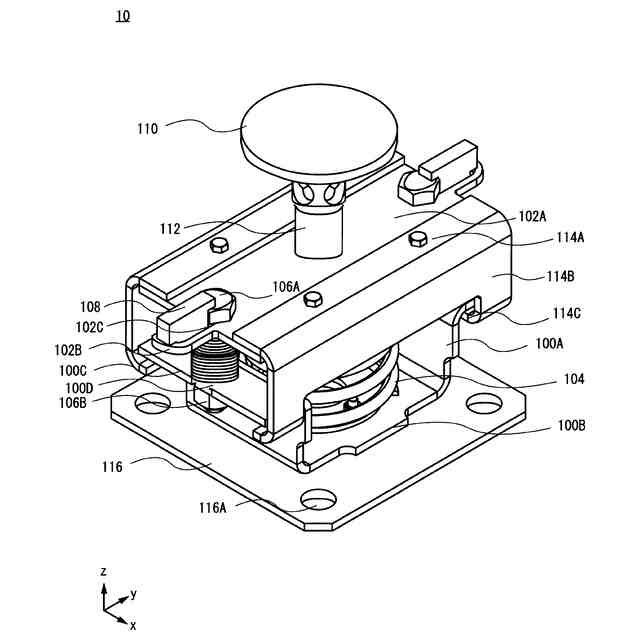

【選択図】図1
特許請求の範囲【請求項１】
少なくとも一つのばねと、
前記ばねの上に位置し、上面部と、前記ばねの中心軸から離れる第１方向に前記上面部から突出する突出部と、前記上面部から前記突出部にかけて形成される穴部とを有するばね座と、
前記ばね座の下に位置し、前記ばねを挟む一対の側面部と、前記一対の側面部から前記第１方向に突出し、端部に開口を有する穴を有する突縁部と、前記ばね座と対向する底面部と、を有するケースと、
前記ばね座と前記突縁部との間に位置し、前記穴部および前記突縁部の穴を通り、前記上面部の上に第１締結部および前記突縁部の下に第２締結部を有するロック装置と、
前記第１締結部の上に位置する上部と、前記上部と前記突出部との間に位置する中部と、前記中部の下であって前記穴部の内側に位置する下部とを有する阻止部と、を有する、
支持構造物。
続きを表示（約 1,600 文字）【請求項２】
前記ロック装置は、前記第１締結部と前記第２締結部との間に軸部をさらに有し、
前記第１方向において、
前記穴部の一端から他端までの長さは、前記軸部の幅と前記第１締結部の二面幅の和を２で割ったときの商と前記下部の一端から他端までの第１長さとの和より長く、前記第１長さと前記幅と前記第１締結部の二面幅との和より短い、
請求項１に記載の支持構造物。
【請求項３】
少なくとも一つのばねと、
前記ばねの上に位置し、上面部と、前記ばねの中心軸から離れる第１方向に前記上面部から突出する突出部と、前記上面部から前記突出部にかけて形成される穴部とを有するばね座と、
前記ばね座の下に位置し、前記ばねを挟む一対の側面部と、前記一対の側面部から前記第１方向に突出し、端部に開口を有する穴を有する突縁部と、前記ばね座と対向する底面部と、を有するケースと、
前記ばね座と前記突縁部との間に位置し、前記穴部および前記突縁部の穴を通り、前記上面部の上に第１締結部および前記突縁部の下に第２締結部を有するロック装置と、
前記突出部の上に位置する阻止部と、を有する、
支持構造物。
【請求項４】
前記ばね座は、前記上面部から連続し、前記第１方向と交差する第２方向に前記突出部を挟み、前記ばねの中心軸が伸びる方向に貫通する第１設置穴および第２設置穴をそれぞれ有する第１設置部および第２設置部を有し、
前記阻止部は、前記穴部、前記第１設置部、および前記第２設置部の上に配置され、前記第２方向に延びる第１本体部を有する、
請求項３に記載の支持構造物。
【請求項５】
前記阻止部は、前記第１設置穴に配置され、前記第１設置部の厚さより長い第１脚部と、前記第２設置穴に配置され、前記第２設置部の厚さより長い第２脚部とを有し、
前記第１脚部および前記第２脚部は、前記第１本体部と接続する、
請求項４に記載の支持構造物。
【請求項６】
前記阻止部は、上面視において前記第１設置穴と重畳する第１固定穴と、前記第１設置穴および前記第１固定穴を貫通し、前記第１本体部の上に第１頭部が配置される第１締結部と、前記第１設置部の下に配置される第２締結部と、前記第２設置穴と重畳する第２固定穴と、前記第２設置穴および前記第２固定穴を貫通し、前記第１本体部の上に第２頭部が配置される第２締結部と、前記第２設置部の下に配置される第２締結部と、を有する、
請求項４に記載の支持構造物。
【請求項７】
前記穴部の上における前記第１本体部の幅は、前記第１方向において、前記第１固定穴の中心を通る前記第１本体部の幅より小さい、
請求項６に記載の支持構造物。
【請求項８】
前記阻止部は、前記第１頭部と前記第１本体部との間の第１ばねと、前記第２頭部と前記第１本体部との間の第２ばねとをさらに有する、
請求項６に記載の支持構造物。
【請求項９】
前記ばね座は、前記ばねの中心軸が伸びる方向に貫通する第１設置穴を有し、前記上面部から連続し、前記突出部と隣接する第１設置部を有し、
前記阻止部は、前記第１設置穴を通り、前記第１設置部の上に第１締結部および前記第１設置部の下に第２締結部を有する第１阻止部を有する、
請求項３に記載の支持構造物。
【請求項１０】
前記ばね座は、前記ばねの中心軸が伸びる方向に貫通する第２設置穴を有し、前記上面部から連続し、前記突出部と隣接する第２設置部を有し、
前記阻止部は、前記第２設置穴を通り、前記第２設置部の上に第１締結部および前記第２設置部の下に第２締結部を有する第２阻止部をさらに有する、
請求項９に記載の支持構造物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態の一つは、支持構造物に関する。
続きを表示（約 1,700 文字）【０００２】
流体を輸送するため配管、流体の制御を行うバルブ、または流体を貯める容器などの機器は、それらの内部に流体が流れたり、流体が貯められたりして運搬されることにより、重量や温度変化が発生し、それらの機器が動く。その動きに一定の反力を発生させつつ追従するのが、支持構造物である。例えば特許文献１に開示された配管である機器を支持する支持構造物は、ばねの上にばね座と、ばねの下に底面ならび突縁部を設ける側面を有するケースとを有し、ばね座と突縁部との間に設けられたロック装置によりばねを圧縮することで、ばね座を所定の高さに設定している。
【先行技術文献】
【特許文献】
【０００３】
特許第７３４５６９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の実施形態の課題の一つは、新規な構造を備える支持構造物を提供することを課題の一つとする。あるいは、本発明の実施形態の課題の一つは、ばねの圧縮した状態または伸縮する状態を維持することができる支持構造物を提供することを課題の一つとする。
【課題を解決するための手段】
【０００５】
本発明の実施形態の一つは、支持構造物である。この支持構造物は、少なくとも一つのばねと、ばねの上に位置し、上面部と、ばねの中心軸から離れる第１方向に上面部から突出する突出部と、上面部から突出部にかけて形成される穴部とを有するばね座と、ばね座の下に位置し、ばねを挟む一対の側面部と、一対の側面部から第１方向に突出し、端部に開口を有する穴を有する突縁部と、ばね座と対向する底面部と、を有するケースと、ばね座と突縁部との間に位置し、穴部および突縁部の穴を通り、上面部の上に第１締結部および突縁部の下に第２締結部を有するロック装置と、第１締結部の上に位置する上部と、上部と突出部との間に位置する中部と、中部の下であって穴部の内側に位置する下部とを有する阻止部と、を有する。
【０００６】
ロック装置は、第１締結部と第２締結部との間に軸部をさらに有し、第１方向において、穴部の一端から他端までの長さは、軸部の幅と第１締結部の二面幅の和を２で割ったときの商と下部の一端から他端までの第１長さとの和より長く、第１長さと幅と第１締結部の二面幅との和より短くあってもよい。
【０００７】
本発明の実施形態の一つは、支持構造物である。この支持構造物は、少なくとも一つのばねと、ばねの上に位置し、上面部と、ばねの中心軸から離れる第１方向に上面部から突出する突出部と、上面部から突出部にかけて形成される穴部とを有するばね座と、ばね座の下に位置し、ばねを挟む一対の側面部と、一対の側面部から第１方向に突出し、端部に開口を有する穴を有する突縁部と、ばね座と対向する底面部と、を有するケースと、ばね座と突縁部との間に位置し、穴部および突縁部の穴を通り、上面部の上に第１締結部および突縁部の下に第２締結部を有するロック装置と、突出部の上に位置する阻止部と、を有する。
【０００８】
ばね座は、上面部から連続し、第１方向と交差する第２方向に突出部を挟み、ばねの中心軸が伸びる方向に貫通する第１設置穴および第２設置穴をそれぞれ有する第１設置部および第２設置部を有し、阻止部は、穴部、第１設置部、および第２設置部の上に配置され、第２方向に延びる第１本体部を有してもよい。
【０００９】
阻止部は、第１設置穴に配置され、第１設置部の厚さより長い第１脚部と、第２設置穴に配置され、第２設置部の厚さより長い第２脚部とを有し、第１脚部および第２脚部は、第１本体部と接続してもよい。
【００１０】
阻止部は、上面視において第１設置穴と重畳する第１固定穴と、第１設置穴および第１固定穴を貫通し、第１本体部の上に第１頭部が配置される第１締結部と、第１設置部の下に配置される第２締結部と、第２設置穴と重畳する第２固定穴と、第２設置穴および第２固定穴を貫通し、第１本体部の上に第２頭部が配置される第２締結部と、第２設置部の下に配置される第２締結部と、を有してもよい。
（【００１１】以降は省略されています）
