公開番号2025166551
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070650
出願日2024-04-24
発明の名称保持具
出願人株式会社パイオラックス
代理人個人
主分類F16B 7/04 20060101AFI20251029BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】第1ベース部材および第2ベース部材の連結を強固にできる保持具を提供する。
【解決手段】取付部材に取り付けられ、長尺部材を保持する保持具10は、第1ベース部材16と、長尺部材を挟むように第1ベース部材16に対向して配置される第2ベース部材12と、第1ベース部材16に支持され、第1ベース部材16および第2ベース部材12の間に配置される第1弾性部材と、を備える。第1ベース部材16は、第1係止爪部を有する。第2ベース部材12は、第1係止爪部に係止可能な第2係止爪部を有する。第2係止爪部は、第1係止爪部に係止した状態おいて、第1係止爪部および第1弾性部材の間に位置し、第1弾性部材18に当接して第1弾性部材18から第1係止爪部に向かって付勢される。
【選択図】図1
特許請求の範囲【請求項１】
取付部材に取り付けられ、長尺部材を保持する保持具であって、
第１ベース部材と、
前記長尺部材を挟むように前記第１ベース部材に対向して配置される第２ベース部材と、
第１ベース部材に支持され、前記第１ベース部材および前記第２ベース部材の間に配置される第１弾性部材と、を備え、
前記第１ベース部材は、第１係止爪部を有し、
前記第２ベース部材は、前記第１係止爪部に係止可能な第２係止爪部を有し、
前記第２係止爪部は、前記第１係止爪部に係止した状態おいて、前記第１係止爪部および前記第１弾性部材の間に位置し、前記第１弾性部材に当接して前記第１弾性部材から前記第１係止爪部に向かって付勢されることを特徴とする保持具。
続きを表示（約 440 文字）【請求項２】
前記第１弾性部材は、前記第１ベース部材および第２ベース部材の間で保持される前記長尺部材に当接することを特徴とする請求項１に記載の保持具。
【請求項３】
前記第２ベース部材に支持される第２弾性部材をさらに備え、
前記第２弾性部材は、前記第２係止爪部に当接することを特徴とする請求項１または２に記載の保持具。
【請求項４】
前記第１弾性部材および前記第２弾性部材が当接する反力によって、前記第１係止爪部および前記第２係止爪部の係止面同士が合わさるように付勢される請求項３に記載の保持具。
【請求項５】
前記第１ベース部材は、前記第２ベース部材側に立設する立設部を有し、
前記第１係止爪部は、前記立設部から突出し、
係止状態における前記第１係止爪部および前記第２係止爪部の係止面同士は、前記立設部に近づくにつれて立設する方向に立ち上がるように傾斜することを特徴とする請求項１または２に記載の保持具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、長尺部材を保持して取付パネルに取り付けられる保持具に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、ボディパネルに取り付けられ、長尺部材を保持する防振クランプが開示されている。この防振クランプは、長尺部材を保持する保持部と、ボディパネルのボルトに係止するための係止部とを有するクランプ本体と、クランプ本体の保持部を覆うようにクランプ本体に連結されるカバーと、長尺部材の第１の半周部分の側面を保持するようにクランプ本体に取り付けられた複数の第１のゴム部材と、長尺部材の第２の半周部分の側面を保持するように、カバーに取り付けられた複数の第２のゴム部材とを備える。クランプ本体の係合用突起が、ゴム部材の外側でカバーの係合爪に引っ掛かることで、カバーを外れないようにしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－５６９２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の技術では、長尺部材の動きをゴム部材によって抑えているが、長尺部材の過度な動きが入力されると、クランプ本体の係合用突起とカバーの係合爪との係合が外れるおそれがある。
【０００５】
本発明の目的は、第１ベース部材および第２ベース部材の連結を強固にできる保持具を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様は、取付部材に取り付けられ、長尺部材を保持する保持具であって、第１ベース部材と、長尺部材を挟むように第１ベース部材に対向して配置される第２ベース部材と、第１ベース部材に支持され、第１ベース部材および第２ベース部材の間に配置される第１弾性部材と、を備える。第１ベース部材は、第１係止爪部を有する。第２ベース部材は、第１係止爪部に係止可能な第２係止爪部を有する。第２係止爪部は、第１係止爪部に係止した状態おいて、第１係止爪部および第１弾性部材の間に位置し、第１弾性部材に当接して第１弾性部材から第１係止爪部に向かって付勢される。
【発明の効果】
【０００７】
本発明によれば、第１ベース部材および第２ベース部材の連結を強固にできる保持具を提供できる。
【図面の簡単な説明】
【０００８】
実施例の開状態の保持具の斜視図である。

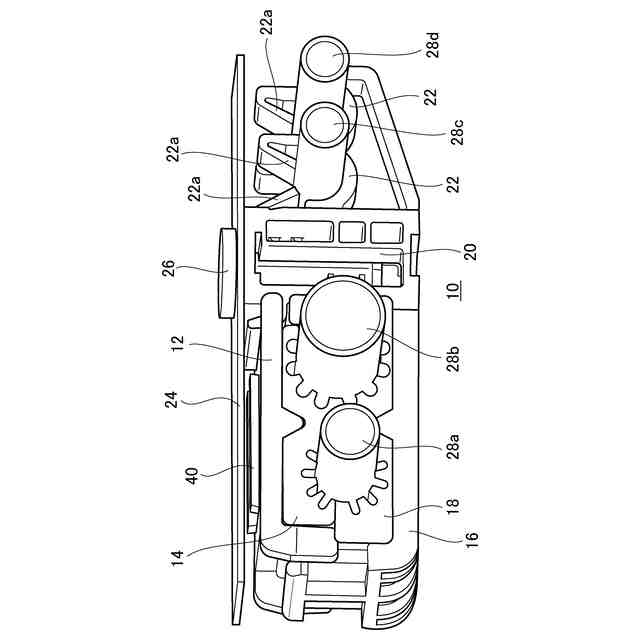

長尺部材を保持して取付パネルに取り付けられた状態の保持具の斜視図である。

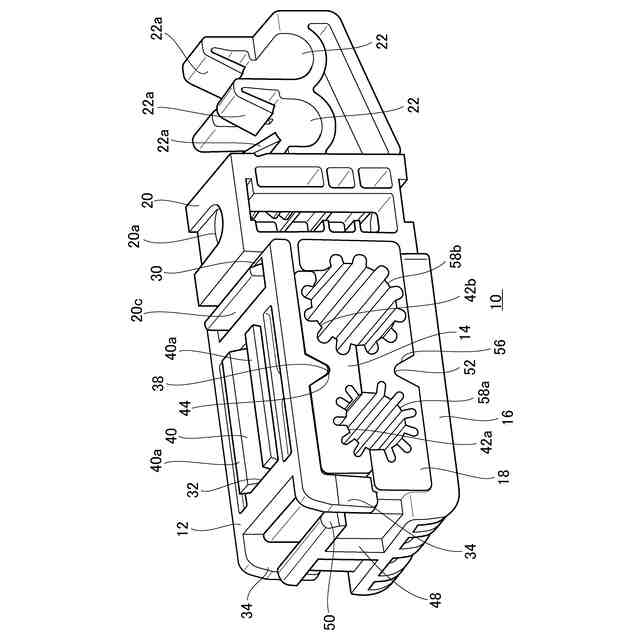

実施例の閉状態の保持具の斜視図である。

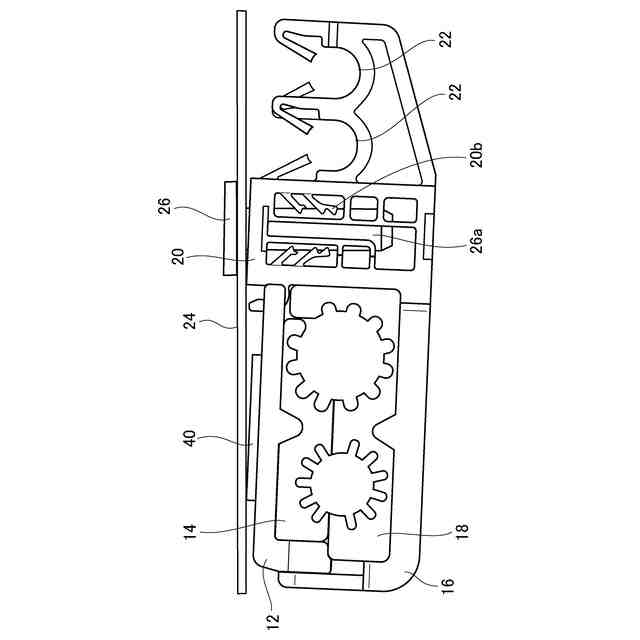

図４（ａ）は、保持具の正面図であり、図４（ｂ）は、保持具の上面図である。

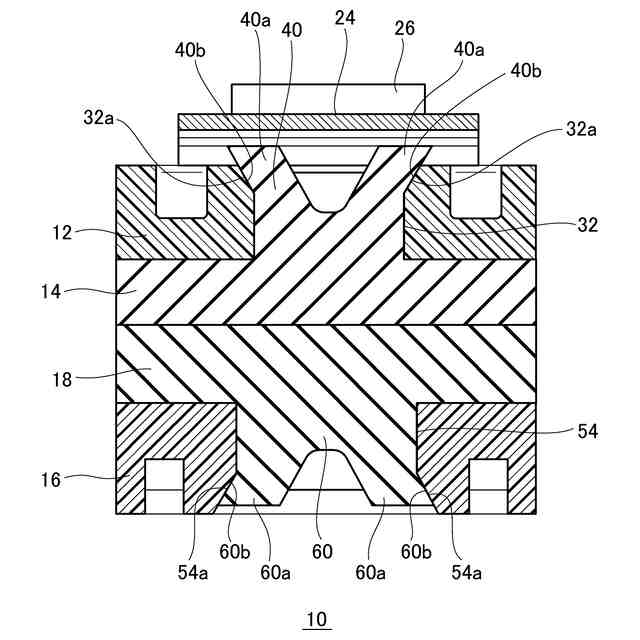

図４（ｂ）に示す保持具の線分Ａ－Ａ断面図である。

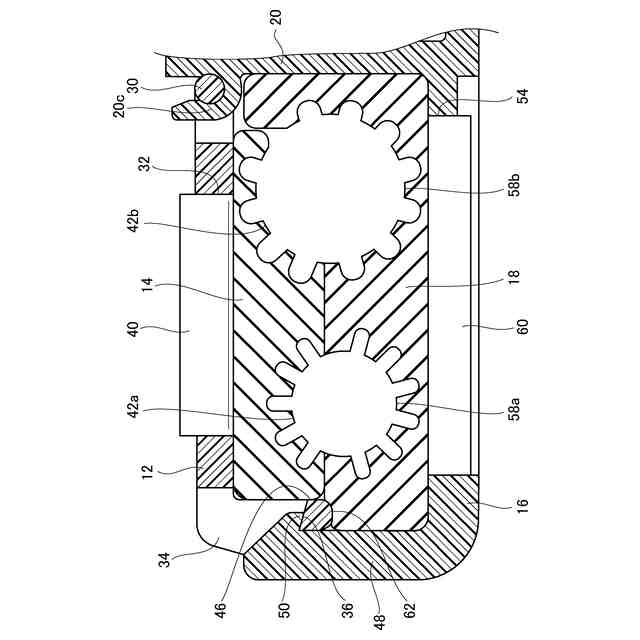

図４（ｂ）に示す保持具の線分Ｂ－Ｂ断面図である。
取付状態の保持具の作用を説明するための図である。

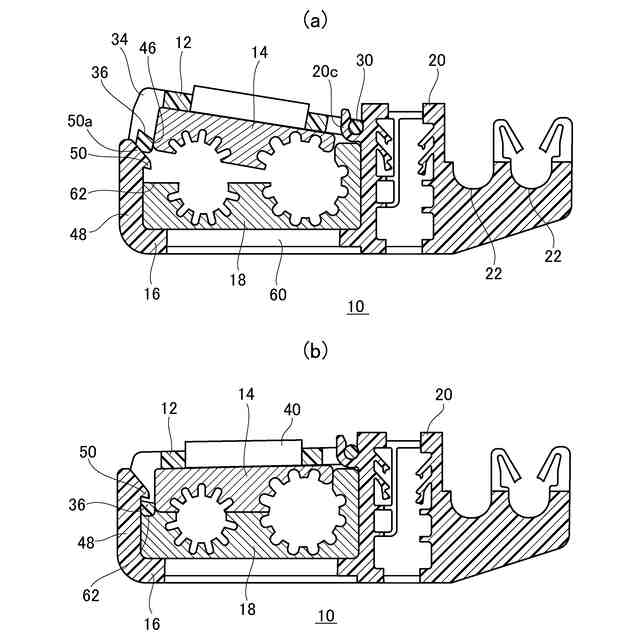

第２ベース部材を閉状態にさせる動作について説明するための図である。

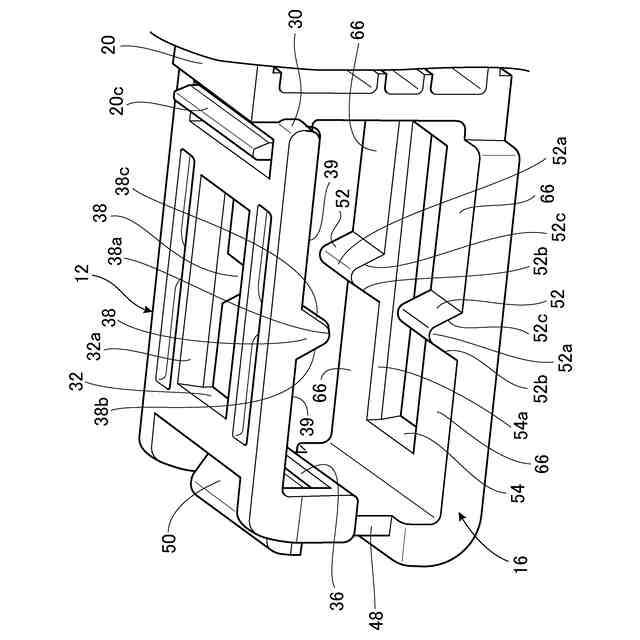

第１弾性部材および第２弾性部材を外した状態の保持具の斜視図である。
【発明を実施するための形態】
【０００９】

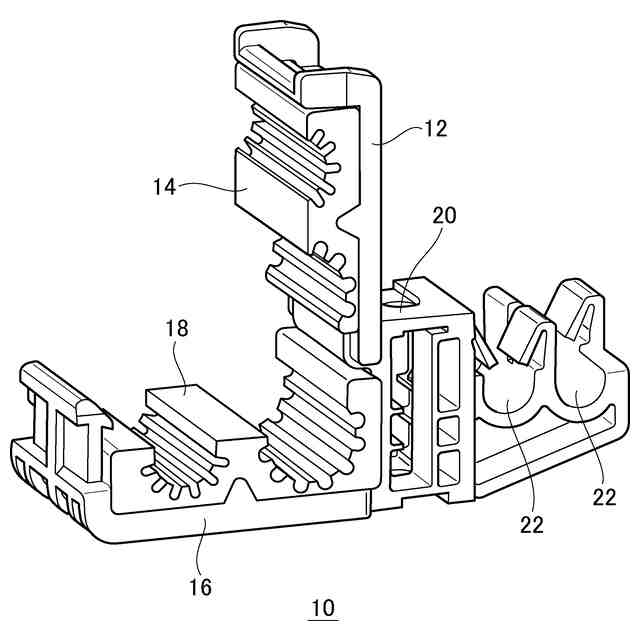

図１は、実施例の開状態の保持具１０の斜視図である。保持具１０は、長尺部材を取付部材に取り付けるために用いられる。例えば、保持具１０は、取付パネルに配管を固定するために使用される。長尺部材として配管や棒状体がある。
【００１０】
保持具１０は、第１ベース部材１６、第１弾性部材１８、第２ベース部材１２、第２弾性部材１４、固定部２０および保持部２２を備える。第１ベース部材１６、固定部２０および保持部２２は一体に形成される。第２ベース部材１２は、固定部２０に軸支されて回転可能に設けられ、図１では開いた状態である。
（【００１１】以降は省略されています）
