公開番号2025133405
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031338
出願日2024-03-01
発明の名称輸送機構
出願人株式会社神戸製鋼所
代理人個人,個人,個人
主分類B65D 81/02 20060101AFI20250904BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】輸送対象の荷物に対する高い姿勢維持性能および防振性能を有する輸送機構を提供する。

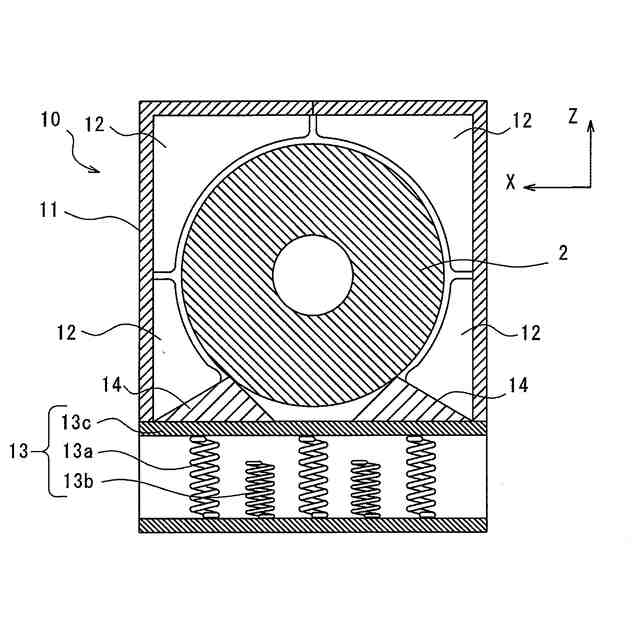

【解決手段】輸送機構1は、ガスの出し入れによって収縮膨張可能であって、膨張時には輸送対象の荷物2を水平方向および上方向に動かないように固定するエアバッグ12と、荷物2を下方から支持するとともに振動を減衰する防振パレット13とを備える。
【選択図】図3
特許請求の範囲【請求項１】

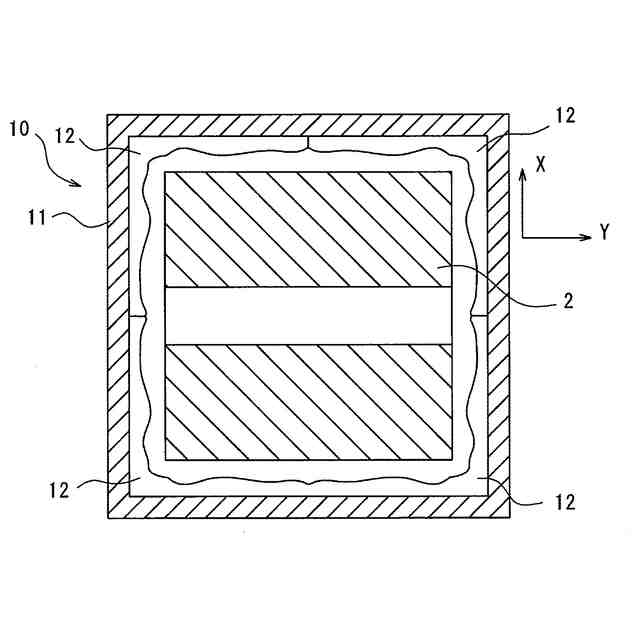

ガスの出し入れによって収縮膨張可能であって、膨張時には輸送対象の荷物を水平方向および上方向に動かないように固定するエアバッグと、
前記荷物を下方から支持するとともに振動を減衰する防振パレットと
を備える、輸送機構。
続きを表示（約 510 文字）【請求項２】
前記防振パレットは、少なくとも１つのばねを有している、請求項１に記載の輸送機構。
【請求項３】
前記少なくとも１つのばねは、性質の異なる複数種類のばねを含む、請求項２に記載の輸送機構。
【請求項４】

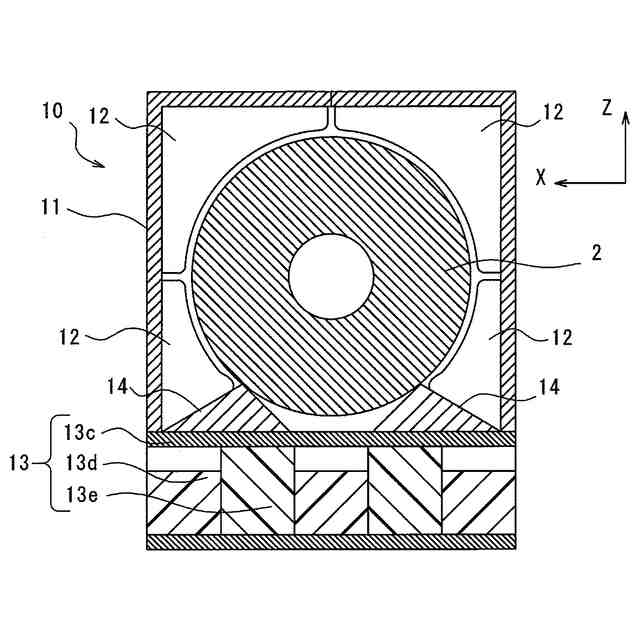

前記防振パレットは、少なくとも１つのゴムを有している、請求項１に記載の輸送機構。
【請求項５】
前記少なくとも１つのゴムは、性質の異なる複数種類のゴムを含む、請求項４に記載の輸送機構。
【請求項６】
前記防振パレットは、少なくとも１つの空気ばねを有している、請求項１に記載の輸送機構。
【請求項７】

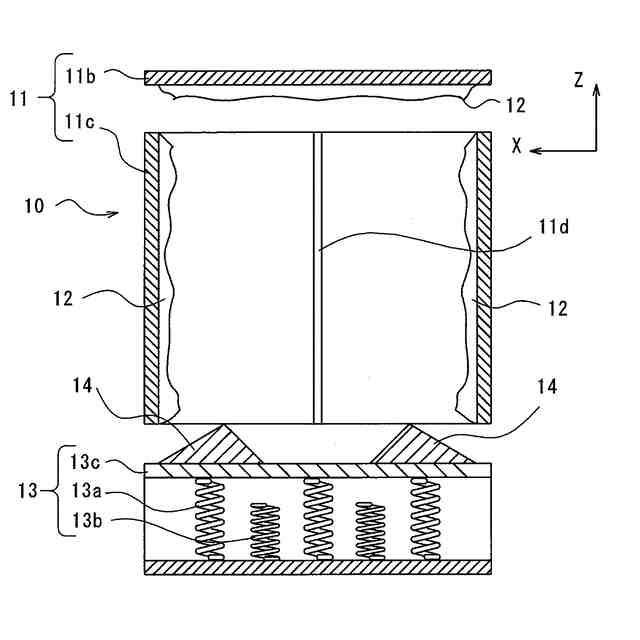

前記エアバッグが内面に取り付けられた箱状の輸送容器をさらに備える、請求項１に記載の輸送機構。
【請求項８】

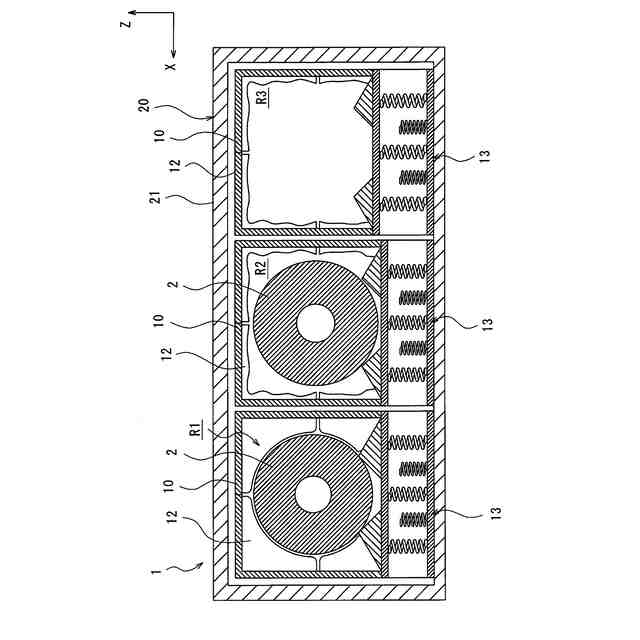

箱状の外壁および前記外壁内の空間を複数の部屋に仕切るとともに着脱可能な仕切壁を有し、前記複数の部屋のそれぞれに前記輸送容器を収容する収容庫をさらに備える、請求項７に記載の輸送機構。
【請求項９】
露点管理機能を有している、請求項１から８のいずれか１項に記載の輸送機構。

発明の詳細な説明【技術分野】
【０００１】
本発明は、輸送機構に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
トラックや貨物列車等の荷物運搬車両によって荷物を輸送する際には、荷物を収容する輸送容器を含む輸送機構が使用される場合がある。輸送容器は、コンテナとも称され、荷物の姿勢を安定させるとともに輸送時の振動に伴う荷物の損傷を防止することが求められる。
【０００３】
特許文献１には、エアバッグを使用することによって、輸送対象の荷物としてのコイルの径が異なる場合でもコンテナへコイルを容易に積載し、固定することができるコンテナへのコイルの積載方法が開示されている。特許文献２には、袋体を使用することによって、箱の内部に荷物を収める場合に、荷物の形状が複雑であっても、荷物と荷物安定具との接触面積を大きくすることができ、かつ、荷物の輸送中に、荷物安定具の形状を一定に保つことができるようにする荷物安定具および荷造り方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－０３９５３５号公報
特開２０１３－２２４１７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１では、エアバッグによる固定方向が限定的であり、姿勢維持性能について改善の余地がある。特許文献２では、袋体によって荷物の荷重を支えており、重量の大きな荷物には適しておらず、防振性能についても改善の余地がある。
【０００６】
本発明は、輸送対象の荷物に対する高い姿勢維持性能および防振性能を有する輸送機構を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明は、
ガスの出し入れによって収縮膨張可能であって、膨張時には輸送対象の荷物を水平方向および上方向に動かないように固定するエアバッグと、
前記荷物を下方から支持するとともに振動を減衰する防振パレットと
を備える、輸送機構を提供する。
【０００８】
この構成によれば、エアバッグによって様々な形状および大きさの荷物を水平方向および上方向に対して動かないように固定できるとともに防振パレットによって様々な重量の荷物を下方から支持できるため、任意の形状や大きさの荷物の姿勢を全方向に対して安定させることができる。特に、荷物を全方向に固定できるため、荷物を緊締するなどの別途の固定作業を要せず、荷物を効率的に輸送できる。また、防振パレットによって、荷物を輸送する際に荷物に伝わる振動を減衰できる。よって、輸送対象の荷物に対する高い姿勢維持性能および防振性能を有する輸送機構を提供できる。なお、輸送対象の荷物としては、重量が大きく転がり易い形状を有するコイルなどを対象とすることができる。
【０００９】
前記防振パレットは、少なくとも１つのばねを有していてもよい。
【００１０】
この構成によれば、ばねによって防振パレットを簡易な構造で実現できる。また、ばねの耐荷重を適切に選択することにより、重量の大きな荷物も輸送対象とすることができる。
（【００１１】以降は省略されています）
